2014 PEUGEOT 5008 Manual del propietario (in Spanish)

11
Información práctica
223

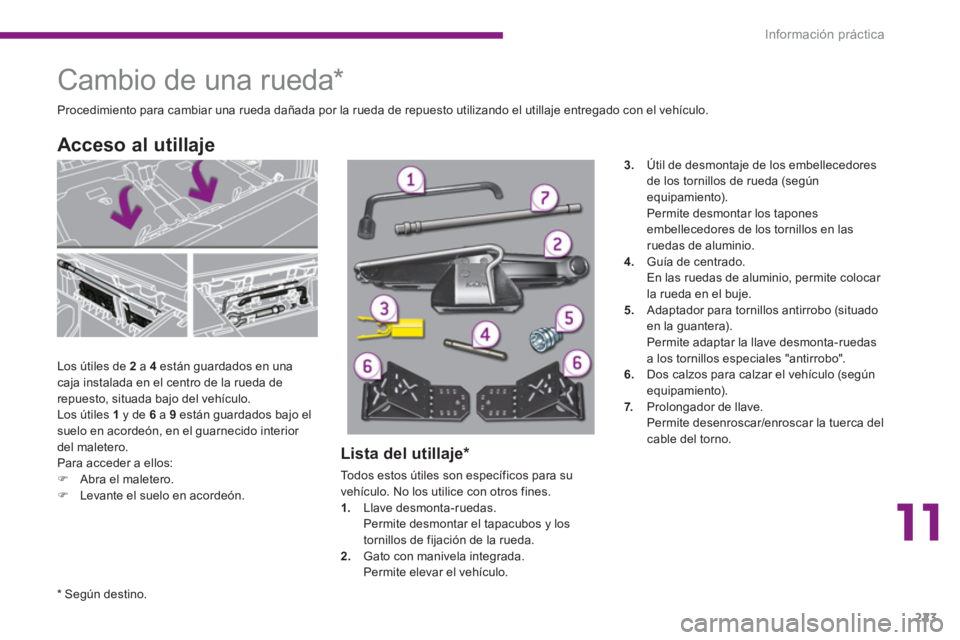

Cambio de una rueda *



Los útiles de 2
a 4
están guardados en una
caja instalada en el centro de la rueda de
repuesto, situada bajo del vehículo.
Los útiles 1
y de 6
a 9
están guardados bajo el
suelo en acordeón, en el guarnecido interior
del maletero.
Para acceder a ellos:


)
Abra el maletero.

)
Levante el suelo en acordeón.



Acceso al utillaje


Procedimiento para cambiar una rueda dañada por la rueda de repuesto utilizando el utillaje entregado con el vehículo.



Lista del utillaje *

Todos estos útiles son específicos para su
vehículo. No los utilice con otros fines.


1.
Llave desmonta-ruedas.
Permite desmontar el tapacubos y los
tornillos de fijación de la rueda.

2.
Gato con manivela integrada.
Permite elevar el vehículo.
3.
Útil de desmontaje de los embellecedores
de los tornillos de rueda (según
equipamiento).
Permite desmontar los tapones
embellecedores de los tornillos en las
ruedas de aluminio.

4.
Guía de centrado.
En las ruedas de aluminio, permite colocar
la rueda en el buje.

5.
Adaptador para tornillos antirrobo (situado
en la guantera).
Permite adaptar la llave desmonta-ruedas
a los tornillos especiales "antirrobo".

6.
Dos calzos para calzar el vehículo (según
equipamiento).

7.
Prolongador de llave.
Permite desenroscar/enroscar la tuerca del
cable del torno.




*
Según destino.

Información práctica
224

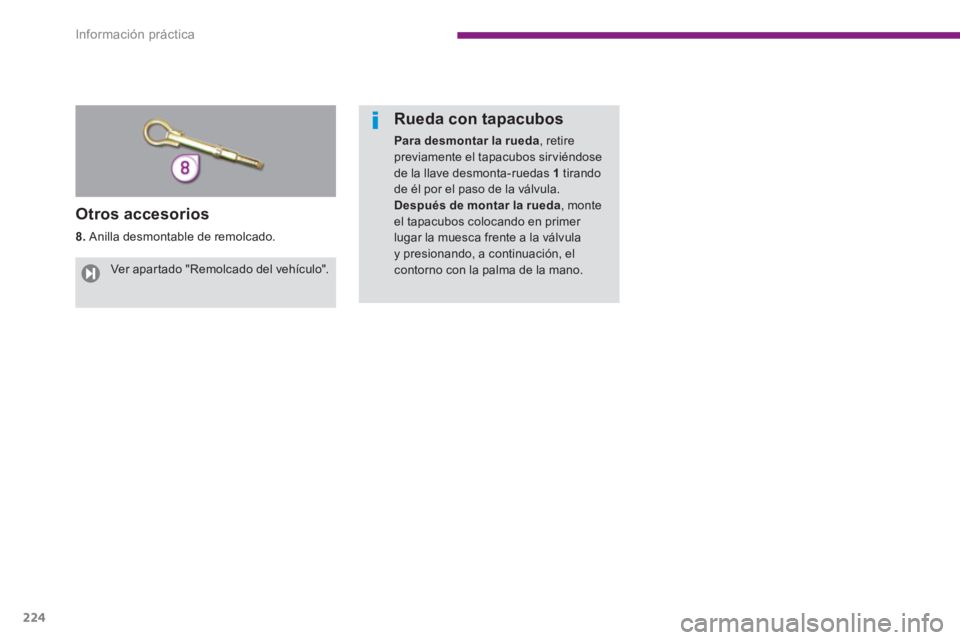

Otros accesorios


8.
Anilla desmontable de remolcado.


Rueda con tapacubos


Para desmontar la rueda
, retire
previamente el tapacubos sirviéndose
de la llave desmonta-ruedas 1
tirando
de él por el paso de la válvula.

Después de montar la rueda
, monte
el tapacubos colocando en primer
lugar la muesca frente a la válvula
y presionando, a continuación, el
contorno con la palma de la mano.
Ver apar tado "Remolcado del vehículo".

11
Información práctica
225















Acceso a la rueda de repuesto *


La rueda de repuesto está fijada bajo el
vehículo mediante un sistema de torno.



Retirada de la rueda



)
Levante el suelo en acordeón para desbloquear
el torno y acceder a la tuerca de mando.

)
Enrosque al máximo esta tuerca con la
llave desmonta-ruedas 1
y el prolongador
7
para desenrollar el cable del torno.



)
Extraiga el conjunto rueda/caja desde la
par te trasera del vehículo.

)
Saque el gancho con la pieza de unión
para liberar el conjunto rueda/caja, como
se indica en la imagen.




)
Retire la rueda para acceder a la caja.

)
Deslice la tapa de la caja hasta el centro y
retírela para acceder a los demás útiles.


*
Según destino.

Información práctica
226

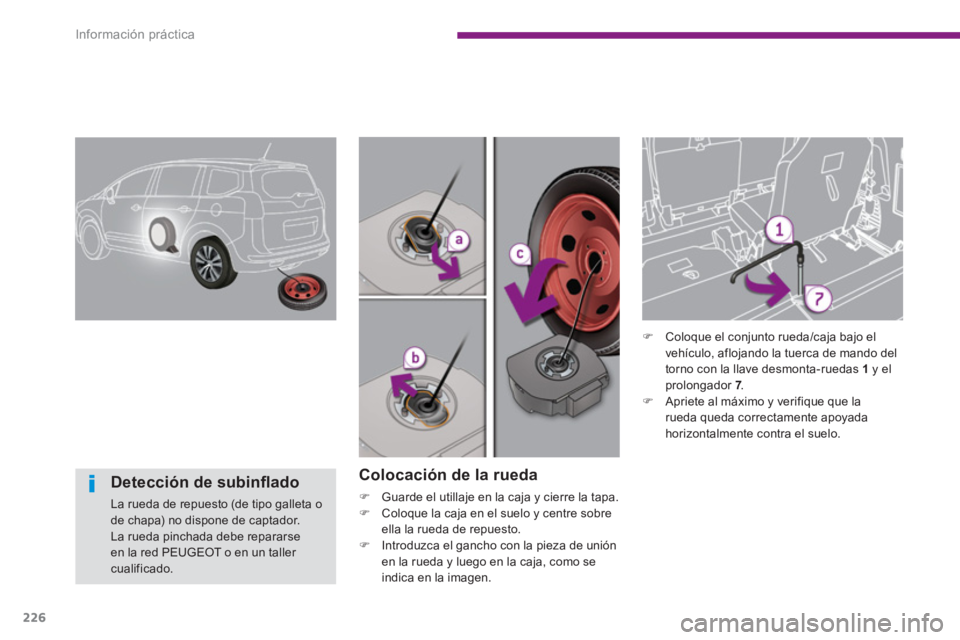

Colocación de la rueda



)
Guarde el utillaje en la caja y cierre la tapa.

)
Coloque la caja en el suelo y centre sobre
ella la rueda de repuesto.

)
Introduzca el gancho con la pieza de unión
en la rueda y luego en la caja, como se
indica en la imagen.



)
Coloque el conjunto rueda/caja bajo el
vehículo, aflojando la tuerca de mando del
torno con la llave desmonta-ruedas 1
y el
prolongador 7
.

)
Apriete al máximo y verifique que la
rueda queda correctamente apoyada
horizontalmente contra el suelo.












Detección de subinfl ado

La rueda de repuesto (de tipo galleta o
de chapa) no dispone de captador.
La rueda pinchada debe repararse
en la red PEUGEOT o en un taller
cualificado.

11
Información práctica
227

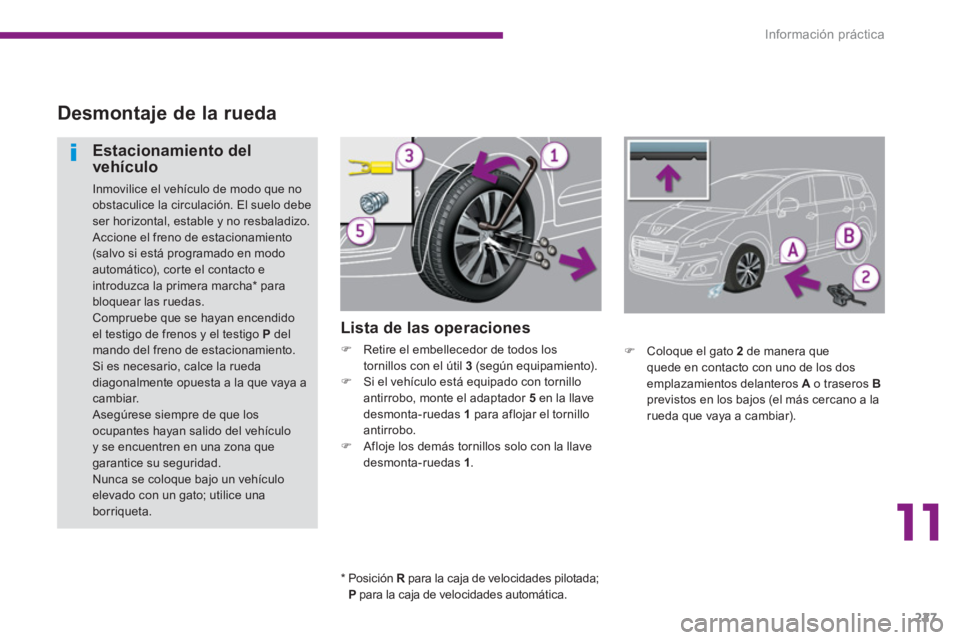

Desmontaje de la rueda


Lista de las operaciones



)
Retire el embellecedor de todos los
tornillos con el útil 3
(según equipamiento).

)
Si el vehículo está equipado con tornillo
antirrobo, monte el adaptador 5
en la llave
desmonta-ruedas 1
para aflojar el tornillo
antirrobo.

)
Afloje los demás tornillos solo con la llave
desmonta-ruedas 1
.



Estacionamiento del
vehículo
Inmovilice el vehículo de modo que no
obstaculice la circulación. El suelo debe
ser horizontal, estable y no resbaladizo.
Accione el freno de estacionamiento
(salvo si está programado en modo
automático), corte el contacto e
introduzca la primera marcha * para
bloquear las ruedas.
Compruebe que se hayan encendido
el testigo de frenos y el testigo P
del
mando del freno de estacionamiento.
Si es necesario, calce la rueda
diagonalmente opuesta a la que vaya a
cambiar.
Asegúrese siempre de que los
ocupantes hayan salido del vehículo
y se encuentren en una zona que
garantice su seguridad.
Nunca se coloque bajo un vehículo
elevado con un gato; utilice una
borriqueta.




)
Coloque el gato 2
de manera que
quede en contacto con uno de los dos
emplazamientos delanteros A
o traseros B

previstos en los bajos (el más cercano a la
rueda que vaya a cambiar).


*

Posición R
para la caja de velocidades pilotada;
P
para la caja de velocidades automática.

Información práctica
228

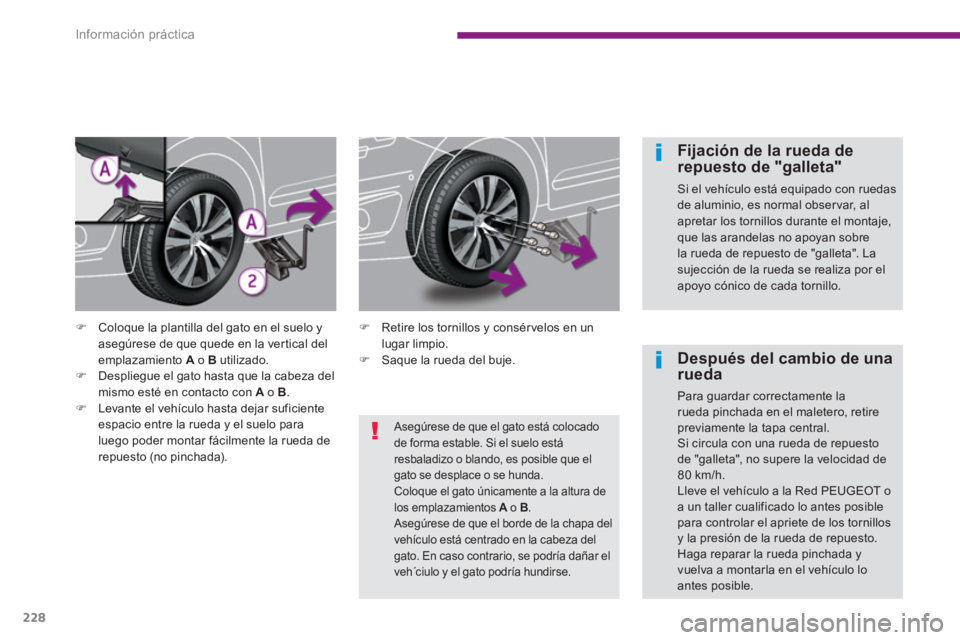

Fijación de la rueda de
repuesto de "galleta"
Si el vehículo está equipado con ruedas
de aluminio, es normal observar, al
apretar los tornillos durante el montaje,
que las arandelas no apoyan sobre
la rueda de repuesto de "galleta". La
sujección de la rueda se realiza por el
apoyo cónico de cada tornillo.


Después del cambio de una
rueda
Para guardar correctamente la
rueda pinchada en el maletero, retire
previamente la tapa central.
Si circula con una rueda de repuesto
de "galleta", no supere la velocidad de
80 km/h.
Lleve el vehículo a la Red PEUGEOT o
a un taller cualificado lo antes posible
para controlar el apriete de los tornillos
y la presión de la rueda de repuesto.
Haga reparar la rueda pinchada y
vuelva a montarla en el vehículo lo
antes posible.


)
Coloque la plantilla del gato en el suelo y
asegúrese de que quede en la vertical del
emplazamiento A
o B
utilizado.

)
Despliegue el gato hasta que la cabeza del
mismo esté en contacto con A
o B
.

)
Levante el vehículo hasta dejar suficiente
espacio entre la rueda y el suelo para
luego poder montar fácilmente la rueda de
repuesto (no pinchada).



)
Retire los tornillos y consérvelos en un
lugar limpio.

)
Saque la rueda del buje.



Asegúrese de que el gato está colocado
de forma estable. Si el suelo está
resbaladizo o blando, es posible que el
gato se desplace o se hunda.
Coloque el gato únicamente a la altura de
los emplazamientos A
o B
.
Asegúrese de que el borde de la chapa del
vehículo está centrado en la cabeza del
gato. En caso contrario, se podría dañar el
veh´ciulo y el gato podría hundirse.

11
Información práctica
229

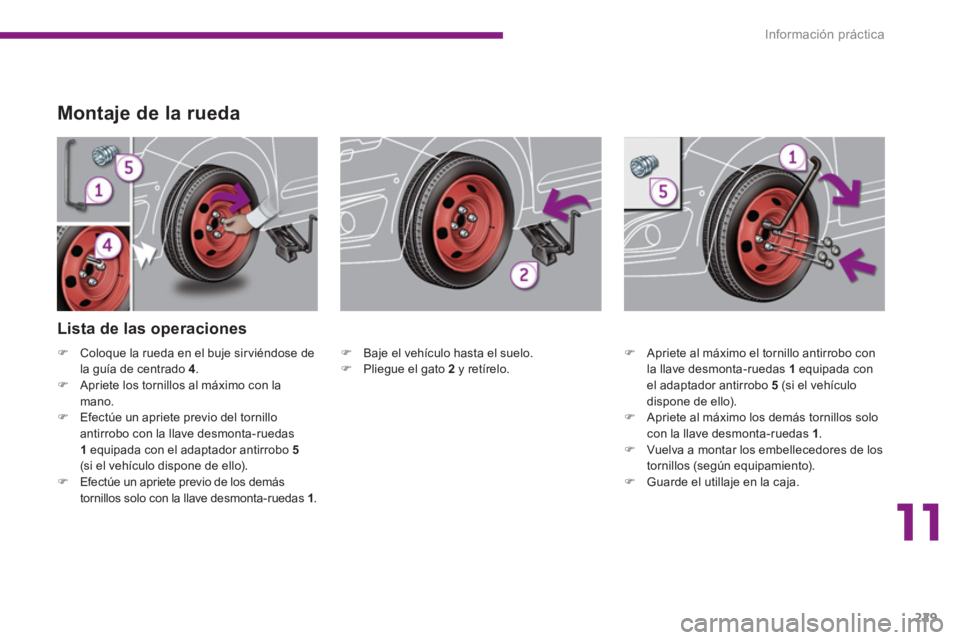

Montaje de la rueda




)
Baje el vehículo hasta el suelo.

)
Pliegue el gato 2
y retírelo.



Lista de las operaciones




)
Apriete al máximo el tornillo antirrobo con
la llave desmonta-ruedas 1
equipada con
el adaptador antirrobo 5
(si el vehículo
dispone de ello).

)
Apriete al máximo los demás tornillos solo
con la llave desmonta-ruedas 1
.

)
Vuelva a montar los embellecedores de los
tornillos (según equipamiento).

)
Guarde el utillaje en la caja.



)
Coloque la rueda en el buje sir viéndose de
la guía de centrado 4
.

)
Apriete los tornillos al máximo con la
mano.

)
Efectúe un apriete previo del tornillo
antirrobo con la llave desmonta-ruedas
1
equipada con el adaptador antirrobo 5
(si el vehículo dispone de ello).

)
Efectúe un apriete previo de los demás
tornillos solo con la llave desmonta-ruedas 1
.

Información práctica
230

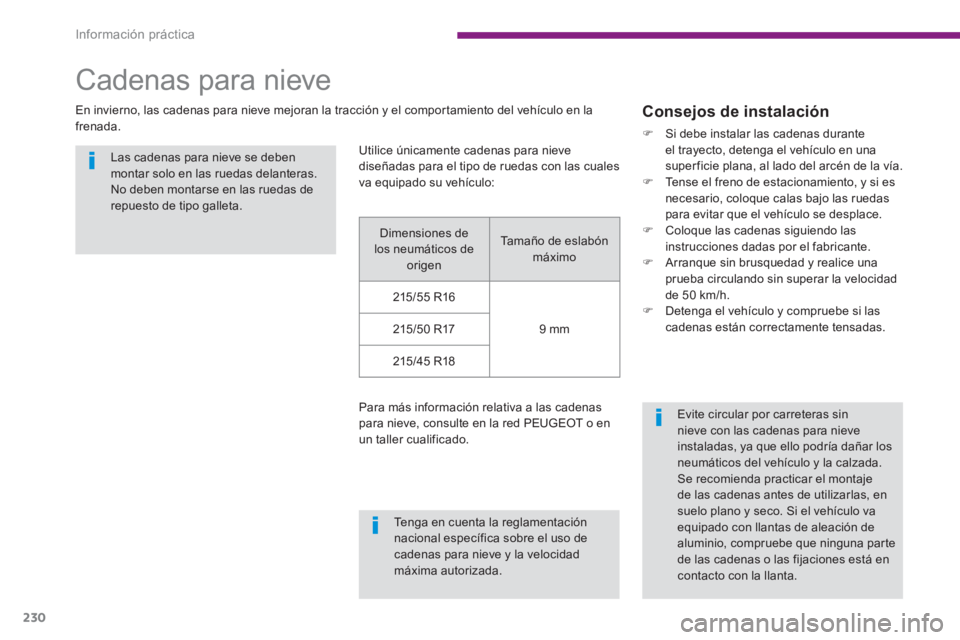

Cadenas para nieve


En invierno, las cadenas para nieve mejoran la tracción y el comportamiento del vehículo en la
frenada.

Las cadenas para nieve se deben
montar solo en las ruedas delanteras.
No deben montarse en las ruedas de
repuesto de tipo galleta.

Tenga en cuenta la reglamentación
nacional específica sobre el uso de
cadenas para nieve y la velocidad
máxima autorizada.

Consejos de instalación



)
Si debe instalar las cadenas durante
el trayecto, detenga el vehículo en una
superficie plana, al lado del arcén de la vía.

)
Tense el freno de estacionamiento, y si es
necesario, coloque calas bajo las ruedas
para evitar que el vehículo se desplace.

)
Coloque las cadenas siguiendo las
instrucciones dadas por el fabricante.

)
Arranque sin brusquedad y realice una
prueba circulando sin superar la velocidad
de 50 km/h.

)
Detenga el vehículo y compruebe si las
cadenas están correctamente tensadas.


Evite circular por carreteras sin
nieve con las cadenas para nieve
instaladas, ya que ello podría dañar los
neumáticos del vehículo y la calzada.
Se recomienda practicar el montaje
de las cadenas antes de utilizarlas, en
suelo plano y seco. Si el vehículo va
equipado con llantas de aleación de
aluminio, compruebe que ninguna parte
de las cadenas o las fijaciones está en
contacto con la llanta.










Utilice únicamente cadenas para nieve
diseñadas para el tipo de ruedas con las cuales
va equipado su vehículo:
Dimensiones de
los neumáticos de
origen Tamaño de eslabón
máximo
215/55 R16
9 mm
215/50 R17
215/45 R18
Para más información relativa a las cadenas
para nieve, consulte en la red PEUGEOT o en
un taller cualificado.
