Informações práticas
231











Substituir uma lâmpada
























Modelo com luzes de halogéneo



1.


Luzes de mudança de direcção (diodos
emissores de luz, LED).


2.
Luzes de estrada (máximos) (HB3).


3.
Luzes de cruzamento (médios) (H7).


4.


Luzes diurnas / luzes de posição
(diodos emissores de luz, LED).


5.

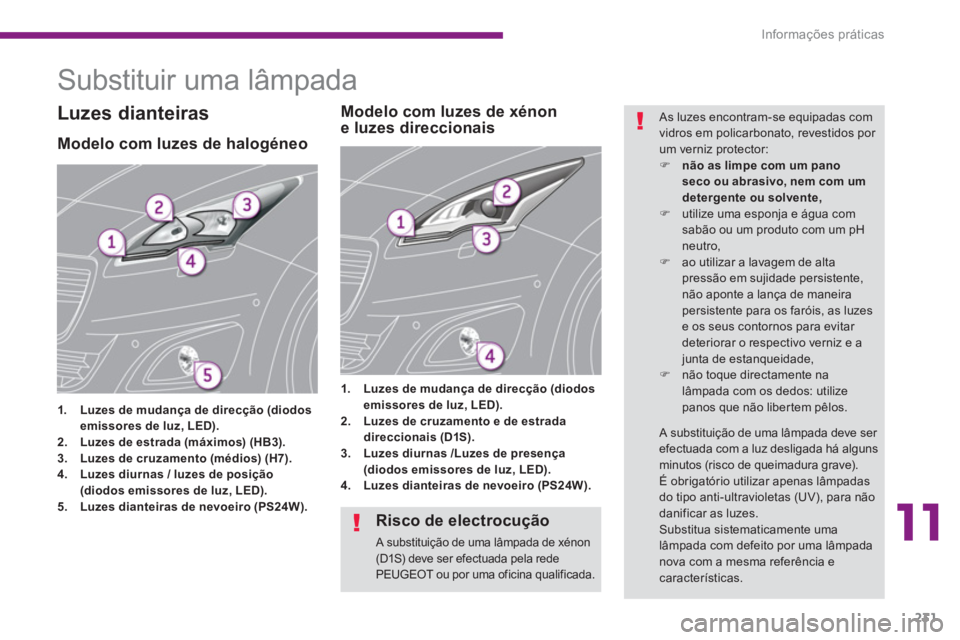

Luzes dianteiras de nevoeiro (PS24W).





1.
Luzes de mudança de direcção (diodos
emissores de luz, LED).


2.
Luzes de cruzamento e de estrada
direccionais (D1S).


3.
Luzes diurnas /Luzes de presença
(diodos emissores de luz, LED).


4.
Luzes dianteiras de nevoeiro (PS24W).






































Modelo com luzes de xénon
e luzes direccionais
Luzes dianteiras
As luzes encontram-se equipadas com
vidros em policarbonato, revestidos por
um verniz protector:


)
não as limpe com um pano
seco ou abrasivo, nem com um
detergente ou solvente,


)
utilize uma esponja e água com
sabão ou um produto com um pH
neutro,

)
ao utilizar a lavagem de alta
pressão em sujidade persistente,
não aponte a lança de maneira
persistente para os faróis, as luzes
e os seus contornos para evitar
deteriorar o respectivo verniz e a
junta de estanqueidade,

)
não toque directamente na
lâmpada com os dedos: utilize
panos que não libertem pêlos.

A substituição de uma lâmpada deve ser
efectuada com a luz desligada há alguns
minutos (risco de queimadura grave).
É obrigatório utilizar apenas lâmpadas
do tipo anti-ultravioletas (UV), para não
danificar as luzes.
Substitua sistematicamente uma
lâmpada com defeito por uma lâmpada
nova com a mesma referência e
características.


Risco de electrocução

A substituição de uma lâmpada de xénon
(D1S) deve ser efectuada pela rede
PEUGEOT ou por uma oficina qualificada.

Informações práticas
232






Substituição das luzes de
estrada (modelo com luzes de
halogéneo)








Substituição das lâmpadas das
luzes de cruzamento (modelo
com luzes de halogéneo)


)

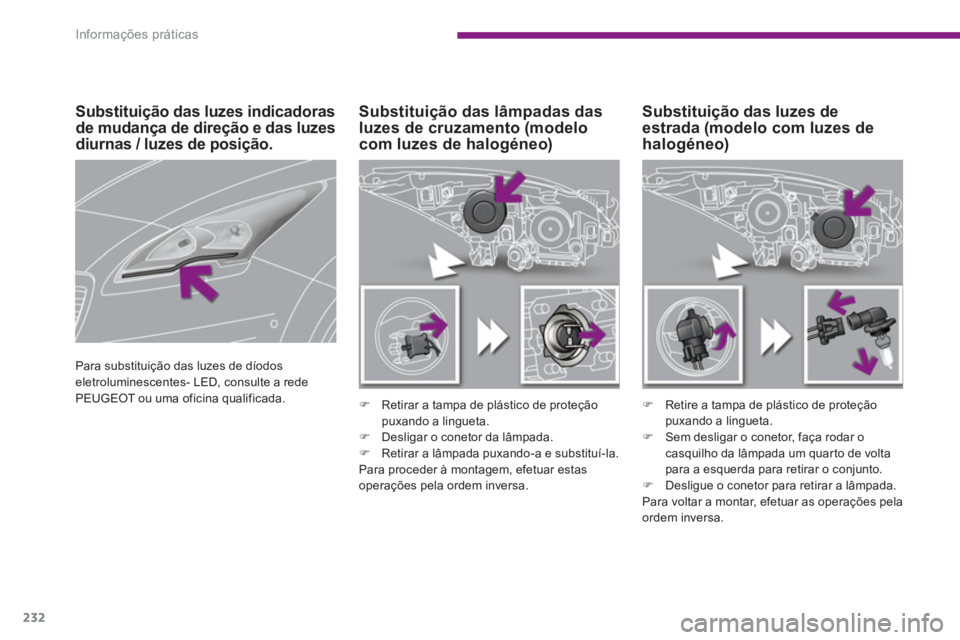

Retirar a tampa de plástico de proteção
puxando a lingueta.

)
Desligar o conetor da lâmpada.

)
Retirar a lâmpada puxando-a e substituí-la.
Para proceder à montagem, efetuar estas
operações pela ordem inversa.


)
Retire a tampa de plástico de proteção
puxando a lingueta.

)
Sem desligar o conetor, faça rodar o
casquilho da lâmpada um quarto de volta
para a esquerda para retirar o conjunto.

)
Desligue o conetor para retirar a lâmpada.
Para voltar a montar, efetuar as operações pela
ordem inversa.





















Substituição das luzes indicadoras
de mudança de direção e das luzes
diurnas / luzes de posição.

Para substituição das luzes de díodos
eletroluminescentes- LED, consulte a rede
PEUGEOT ou uma oficina qualificada.

11
Informações práticas
233







Substituição das luzes dianteiras
de nevoeiro
Consulte a rede PEUGEOT ou uma oficina
qualificada.


)

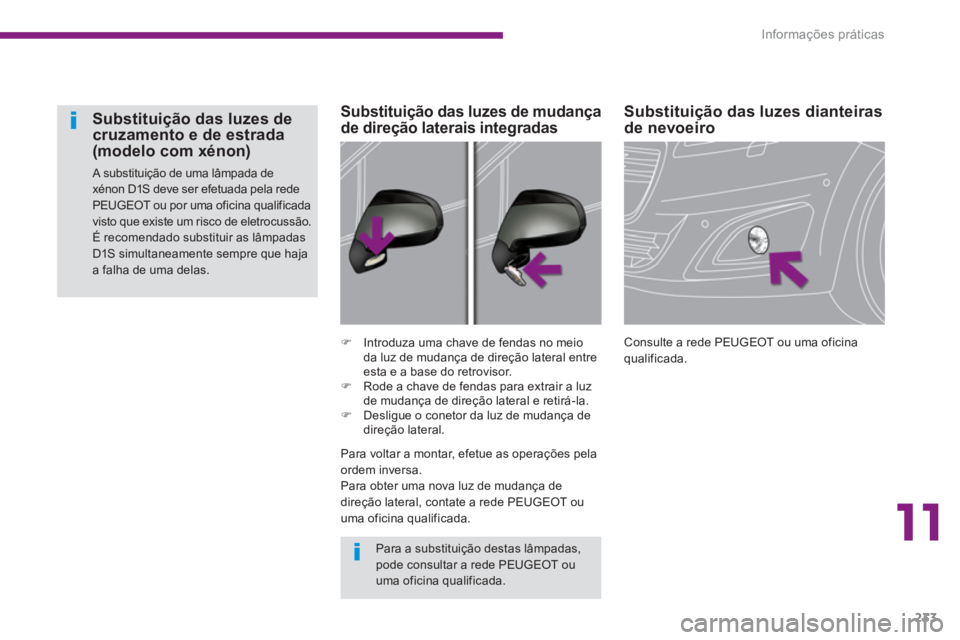

Introduza uma chave de fendas no meio
da luz de mudança de direção lateral entre
esta e a base do retrovisor.

)
Rode a chave de fendas para extrair a luz
de mudança de direção lateral e retirá-la.

)
Desligue o conetor da luz de mudança de
direção lateral.









Substituição das luzes de mudança
de direção laterais integradas







Substituição das luzes de
cruzamento e de estrada
(modelo com xénon)
A substituição de uma lâmpada de
xénon D1S deve ser efetuada pela rede
PEUGEOT ou por uma oficina qualificada
visto que existe um risco de eletrocussão.
É recomendado substituir as lâmpadas
D1S simultaneamente sempre que haja
a falha de uma delas.


Para a substituição destas lâmpadas,
pode consultar a rede PEUGEOT ou
uma oficina qualificada.

Para voltar a montar, efetue as operações pela
ordem inversa.
Para obter uma nova luz de mudança de
direção lateral, contate a rede PEUGEOT ou
uma oficina qualificada.

Informações práticas
234



























Luzes traseiras



1.
Luzes de mudança de direcção

(PY21W-21W ).


2.
Luzes de travagem

(P21W-21W).


3.
Luzes de presença

(diodos).


4.
Luzes de nevoeiro

(P21W).




5.
Luzes de marcha atrás

(P21W).



)

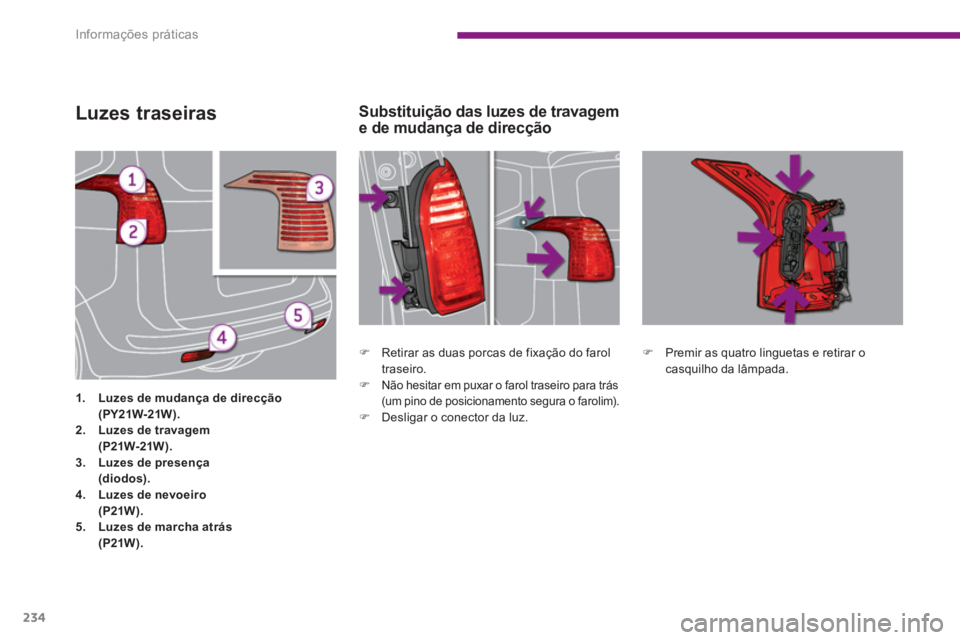

Retirar as duas porcas de fixação do farol
traseiro.

)
Não hesitar em puxar o farol traseiro para trás
(um pino de posicionamento segura o farolim).

)
Desligar o conector da luz.
)
Premir as quatro linguetas e retirar o
casquilho da lâmpada.

Substituição das luzes de travagem
e de mudança de direcção

11
Informações práticas
235

)

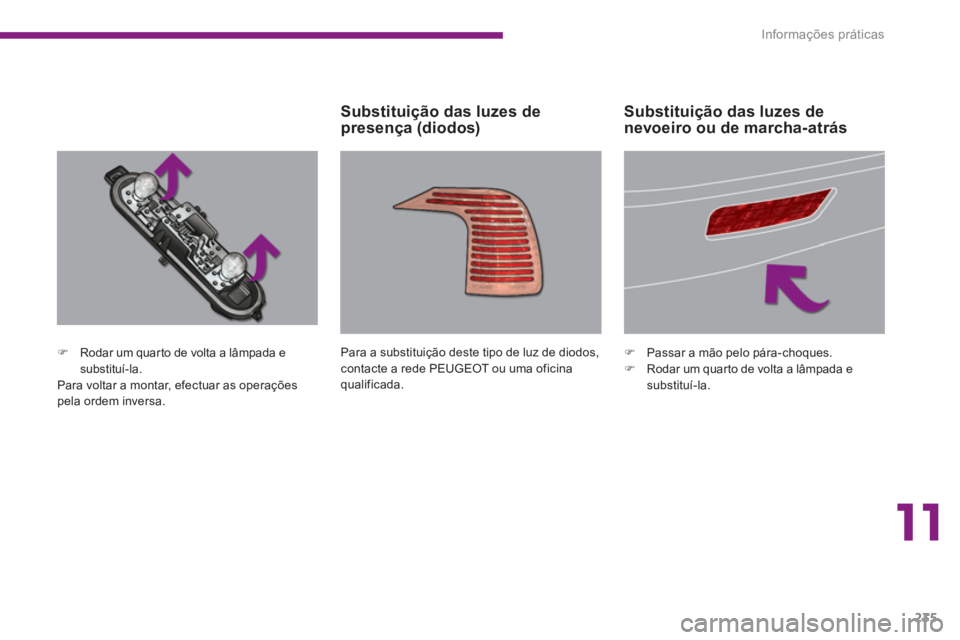

Rodar um quarto de volta a lâmpada e
substituí-la.
Para voltar a montar, efectuar as operações
pela ordem inversa. Para a substituição deste tipo de luz de diodos,
contacte a rede PEUGEOT ou uma oficina
qualificada.


)
Passar a mão pelo pára-choques.

)
Rodar um quarto de volta a lâmpada e
substituí-la.




Substituição das luzes de
presença (diodos)


















Substituição das luzes de
nevoeiro ou de marcha-atrás

Informações práticas
236



)
Pressione os pares de grampos A
, de
seguida, B
e depois C
, para desengatar o
porta-lâmpadas.



)

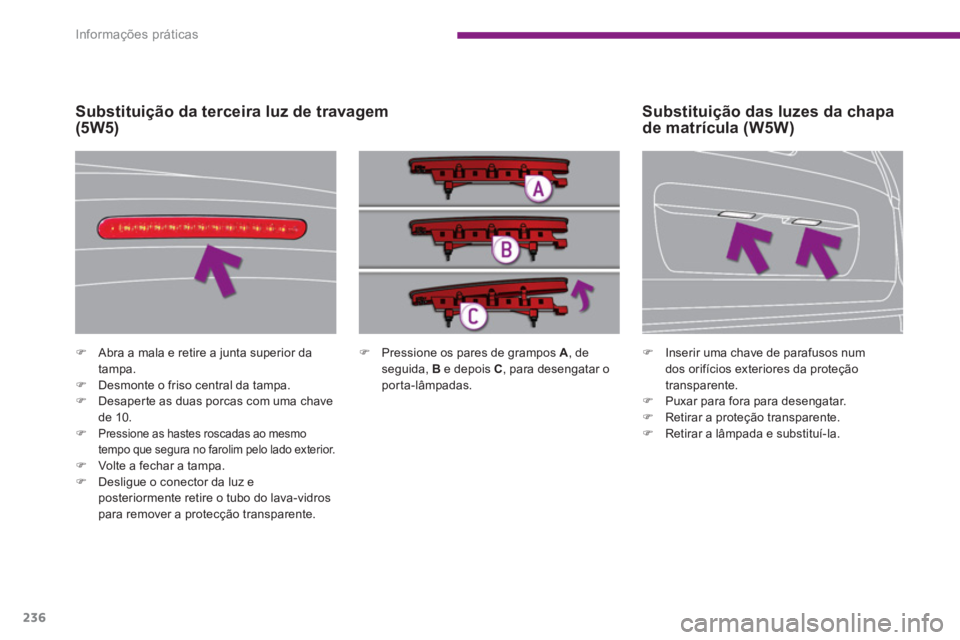

Abra a mala e retire a junta superior da
tampa.

)
Desmonte o friso central da tampa.

)
Desaperte as duas porcas com uma chave
de 10.

)

Pressione as hastes roscadas ao mesmo
tempo que segura no farolim pelo lado exterior.

)
Volte a fechar a tampa.

)
Desligue o conector da luz e
posteriormente retire o tubo do lava-vidros
para remover a protecção transparente.



















Substituição da terceira luz de travagem
(5W5)


)
Inserir uma chave de parafusos num
dos orifícios exteriores da proteção
transparente.

)
Puxar para fora para desengatar.

)
Retirar a proteção transparente.

)
Retirar a lâmpada e substituí-la.
















Substituição das luzes da chapa
de matrícula (W5W)

11
Informações práticas
237




















Substituir um fusível


Acesso às ferramentas
Substituir um fusível




)

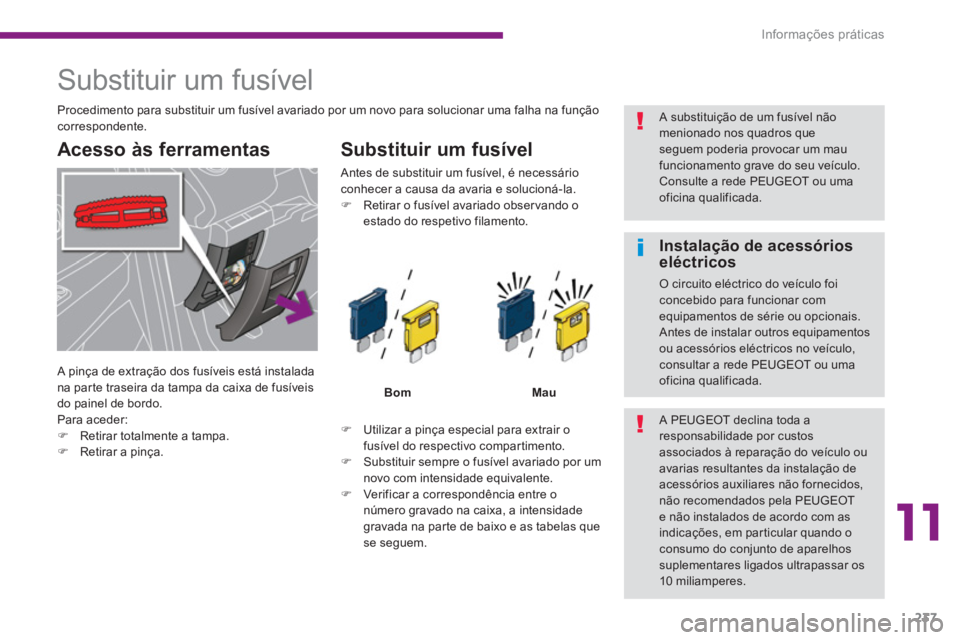

Utilizar a pinça especial para extrair o
fusível do respectivo compartimento.

)
Substituir sempre o fusível avariado por um
novo com intensidade equivalente.

)
Verificar a correspondência entre o
número gravado na caixa, a intensidade
gravada na parte de baixo e as tabelas que
se seguem.


Bom



Mau


Antes de substituir um fusível, é necessário
conhecer a causa da avaria e solucioná-la.


)
Retirar o fusível avariado obser vando o
estado do respetivo filamento.
Procedimento para substituir um fusível avariado por um novo para solucionar uma falha na função
correspondente.
A PEUGEOT declina toda a
responsabilidade por custos
associados à reparação do veículo ou
avarias resultantes da instalação de
acessórios auxiliares não fornecidos,
não recomendados pela PEUGEOT
e não instalados de acordo com as
indicações, em particular quando o
consumo do conjunto de aparelhos
suplementares ligados ultrapassar os
10 miliamperes.



Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consultar a rede PEUGEOT ou uma
oficina qualificada. A pinça de extração dos fusíveis está instalada
na parte traseira da tampa da caixa de fusíveis
do painel de bordo.
Para aceder:


)
Retirar totalmente a tampa.

)
Retirar a pinça.

A substituição de um fusível não
menionado nos quadros que
seguem poderia provocar um mau
funcionamento grave do seu veículo.
Consulte a rede PEUGEOT ou uma
oficina qualificada.

Informações práticas
238

Fusíveis no painel de bordo

A caixa de fusíveis encontra-se na parte
inferior do painel de bordo.

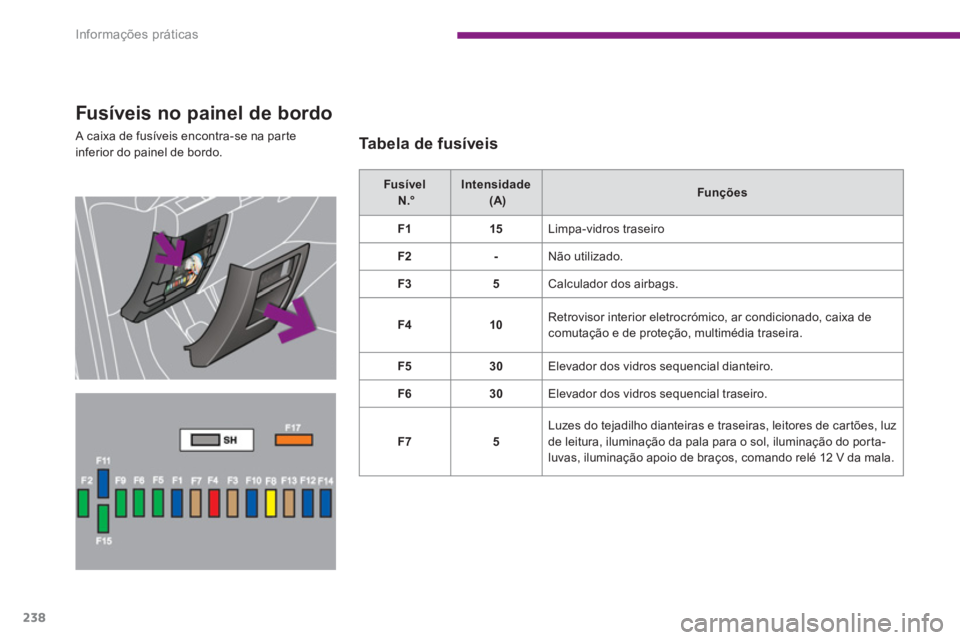

Tabela de fusíveis


Fusível
N.°

Intensidade
(A)


Funções




F1


15

Limpa-vidros traseiro


F2


-

Não utilizado.


F3


5

Calculador dos airbags.


F4


10
Retrovisor interior eletrocrómico, ar condicionado, caixa de
comutação e de proteção, multimédia traseira.


F5


30

Elevador dos vidros sequencial dianteiro.


F6


30

Elevador dos vidros sequencial traseiro.


F7


5
Luzes do tejadilho dianteiras e traseiras, leitores de car tões, luz
de leitura, iluminação da pala para o sol, iluminação do porta-
luvas, iluminação apoio de braços, comando relé 12 V da mala.
