2014 PEUGEOT 5008 Manual de utilização (in Portuguese)

11
Informações práticas
223

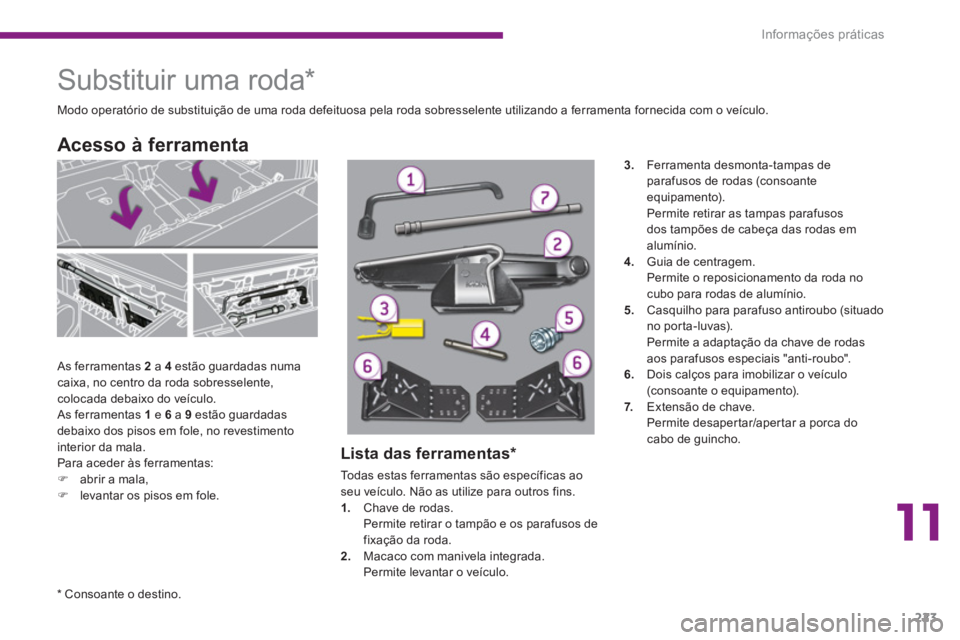

Substituir uma roda *



As ferramentas 2
a 4
estão guardadas numa
caixa, no centro da roda sobresselente,
colocada debaixo do veículo.
As ferramentas 1
e 6
a 9
estão guardadas
debaixo dos pisos em fole, no revestimento
interior da mala.
Para aceder às ferramentas:


)
abrir a mala,

)
levantar os pisos em fole.



Acesso à ferramenta


Modo operatório de substituição de uma roda defeituosa pela roda sobresselente utilizando a ferramenta fornecida com o veículo.




Lista das ferramentas *

Todas estas ferramentas são específicas ao
seu veículo. Não as utilize para outros fins.


1.
Chave de rodas.
Permite retirar o tampão e os parafusos de
fixação da roda.

2.
Macaco com manivela integrada.
Permite levantar o veículo.
3.
Ferramenta desmonta-tampas de
parafusos de rodas (consoante
equipamento).
Permite retirar as tampas parafusos
dos tampões de cabeça das rodas em
alumínio.

4.
Guia de centragem.
Permite o reposicionamento da roda no
cubo para rodas de alumínio.

5.
Casquilho para parafuso antiroubo (situado
no porta-luvas).
Permite a adaptação da chave de rodas
aos parafusos especiais "anti-roubo".

6.
Dois calços para imobilizar o veículo
(consoante o equipamento).

7.
Extensão de chave.
Permite desapertar/apertar a porca do
cabo de guincho.




*
Consoante o destino.

Informações práticas
224

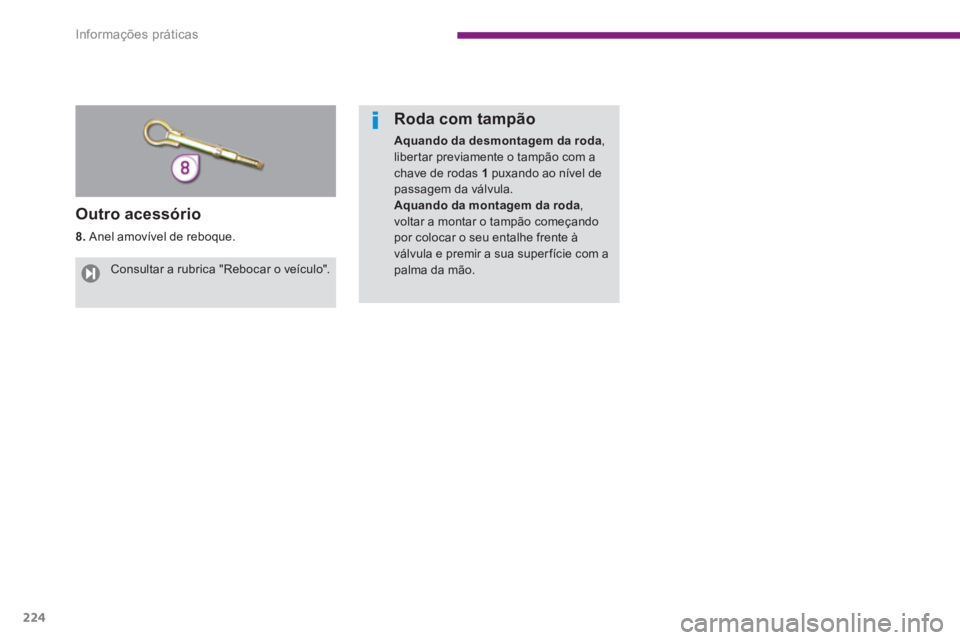

Outro acessório


8.
Anel amovível de reboque.


Roda com tampão


Aquando da desmontagem da roda
,
libertar previamente o tampão com a
chave de rodas 1
puxando ao nível de
passagem da válvula.

Aquando da montagem da roda
,
voltar a montar o tampão começando
por colocar o seu entalhe frente à
válvula e premir a sua super fície com a
palma da mão.
Consultar a rubrica "Rebocar o veículo".

11
Informações práticas
225

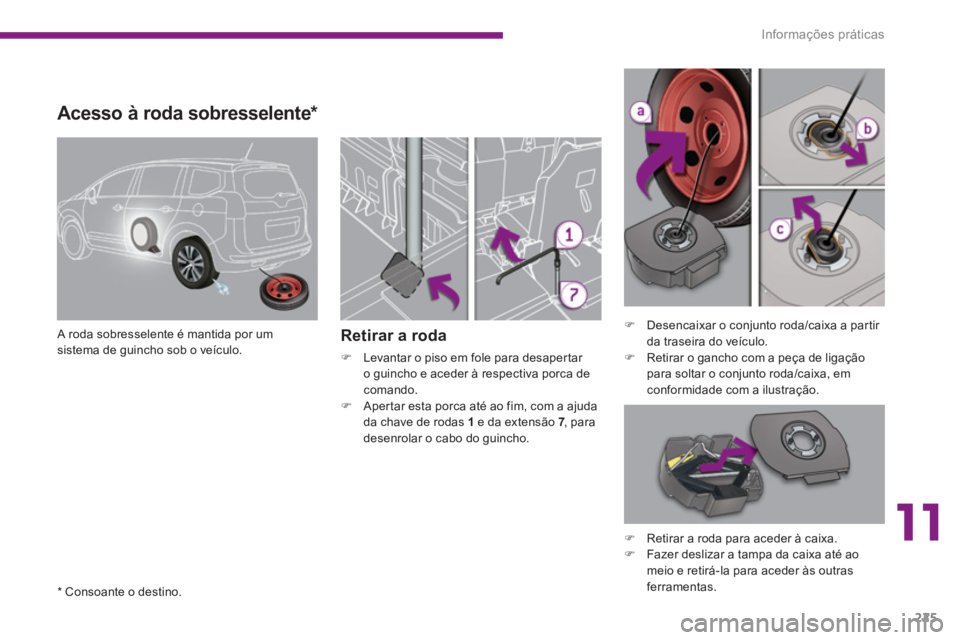

Acesso à roda sobresselente *


A roda sobresselente é mantida por um
sistema de guincho sob o veículo.



Retirar a roda



)
Levantar o piso em fole para desapertar
o guincho e aceder à respectiva porca de
comando.

)
Apertar esta porca até ao fim, com a ajuda
da chave de rodas 1
e da extensão 7
, para
desenrolar o cabo do guincho.



)
Desencaixar o conjunto roda/caixa a partir
da traseira do veículo.

)
Retirar o gancho com a peça de ligação
para soltar o conjunto roda/caixa, em
conformidade com a ilustração.




)
Retirar a roda para aceder à caixa.

)
Fazer deslizar a tampa da caixa até ao
meio e retirá-la para aceder às outras
ferramentas.


*
Consoante o destino.

Informações práticas
226

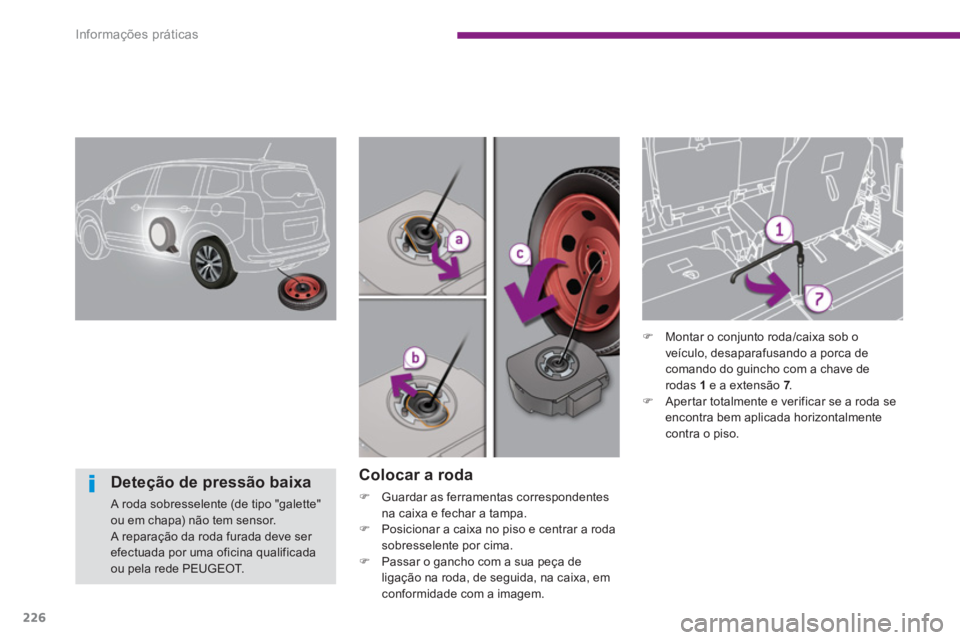

Colocar a roda



)
Guardar as ferramentas correspondentes
na caixa e fechar a tampa.

)
Posicionar a caixa no piso e centrar a roda
sobresselente por cima.

)
Passar o gancho com a sua peça de
ligação na roda, de seguida, na caixa, em
conformidade com a imagem.



)
Montar o conjunto roda/caixa sob o
veículo, desaparafusando a porca de
comando do guincho com a chave de
rodas 1
e a extensão 7
.

)
Apertar totalmente e verificar se a roda se
encontra bem aplicada horizontalmente
contra o piso.












Deteção de pressão baixa

A roda sobresselente (de tipo "galette"
ou em chapa) não tem sensor.
A reparação da roda furada deve ser
efectuada por uma oficina qualificada
ou pela rede PEUGEOT.

11
Informações práticas
227

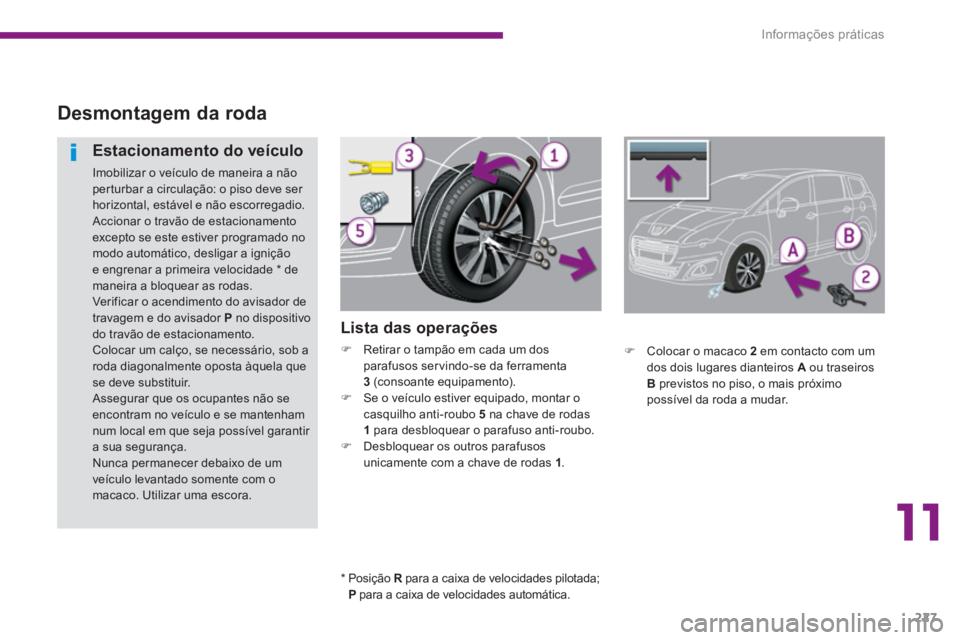

Desmontagem da roda


Lista das operações



)
Retirar o tampão em cada um dos
parafusos ser vindo-se da ferramenta
3
(consoante equipamento).

)
Se o veículo estiver equipado, montar o
casquilho anti-roubo 5
na chave de rodas
1
para desbloquear o parafuso anti-roubo.

)
Desbloquear os outros parafusos
unicamente com a chave de rodas 1
.



Estacionamento do veículo

Imobilizar o veículo de maneira a não
perturbar a circulação: o piso deve ser
horizontal, estável e não escorregadio.
Accionar o travão de estacionamento
excepto se este estiver programado no
modo automático, desligar a ignição
e engrenar a primeira velocidade * de
maneira a bloquear as rodas.
Verificar o acendimento do avisador de
travagem e do avisador P
no dispositivo
do travão de estacionamento.
Colocar um calço, se necessário, sob a
roda diagonalmente oposta àquela que
se deve substituir.
Assegurar que os ocupantes não se
encontram no veículo e se mantenham
num local em que seja possível garantir
a sua segurança.
Nunca permanecer debaixo de um
veículo levantado somente com o
macaco. Utilizar uma escora.




)
Colocar o macaco 2
em contacto com um
dos dois lugares dianteiros A
ou traseiros
B
previstos no piso, o mais próximo
possível da roda a mudar.


*

Posição R
para a caixa de velocidades pilotada;
P
para a caixa de velocidades automática.

Informações práticas
228

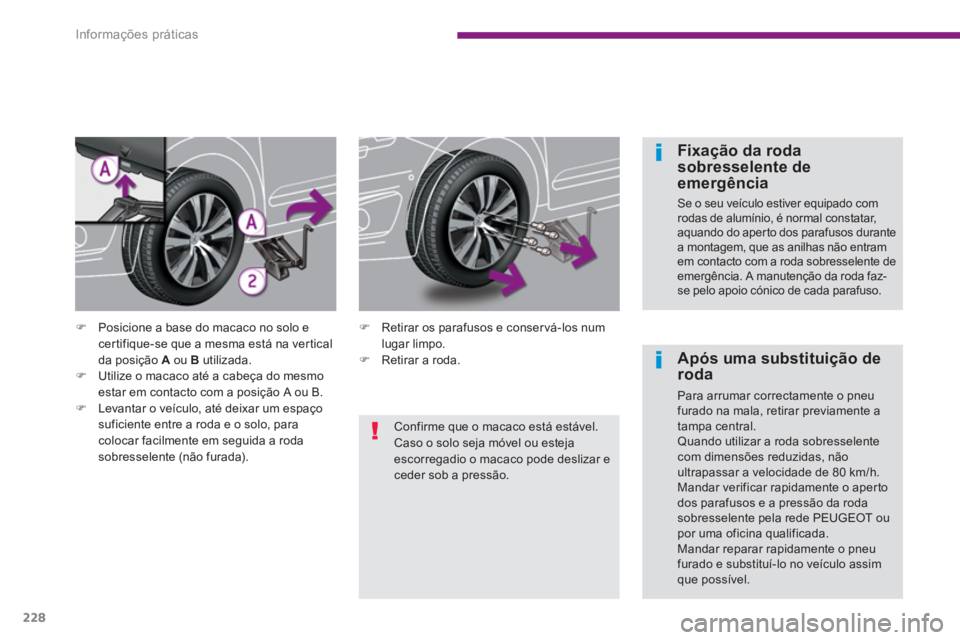

Fixação da roda
sobresselente de
emergência
Se o seu veículo estiver equipado com
rodas de alumínio, é normal constatar,
aquando do aperto dos parafusos durante
a montagem, que as anilhas não entram
em contacto com a roda sobresselente de
emergência. A manutenção da roda faz-
se pelo apoio cónico de cada parafuso.


Após uma substituição de
roda
Para arrumar correctamente o pneu
furado na mala, retirar previamente a
tampa central.
Quando utilizar a roda sobresselente
com dimensões reduzidas, não
ultrapassar a velocidade de 80 km/h.
Mandar verificar rapidamente o aperto
dos parafusos e a pressão da roda
sobresselente pela rede PEUGEOT ou
por uma oficina qualificada.
Mandar reparar rapidamente o pneu
furado e substituí-lo no veículo assim
que possível.


)
Posicione a base do macaco no solo e
certifique-se que a mesma está na vertical
da posição A
ou B
utilizada.

)
Utilize o macaco até a cabeça do mesmo
estar em contacto com a posição A ou B.

)
Levantar o veículo, até deixar um espaço
suficiente entre a roda e o solo, para
colocar facilmente em seguida a roda
sobresselente (não furada).



)
Retirar os parafusos e conservá-los num
lugar limpo.

)
Retirar a roda.


Confirme que o macaco está estável.
Caso o solo seja móvel ou esteja
escorregadio o macaco pode deslizar e
ceder sob a pressão.

11
Informações práticas
229

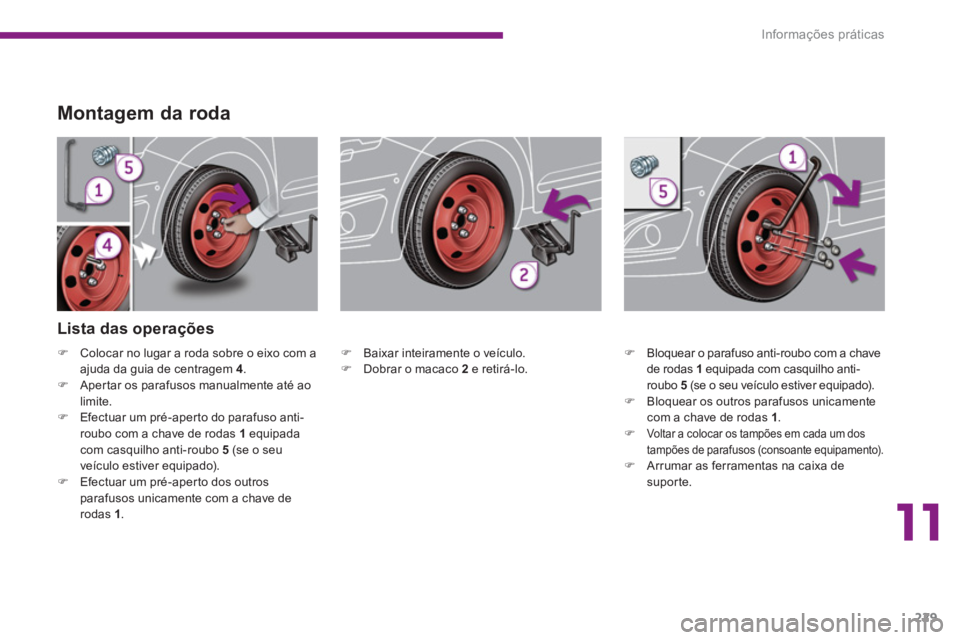

Montagem da roda




)
Baixar inteiramente o veículo.

)
Dobrar o macaco 2
e retirá-lo.



Lista das operações




)
Bloquear o parafuso anti-roubo com a chave
de rodas 1
equipada com casquilho anti-
roubo 5
(se o seu veículo estiver equipado).

)
Bloquear os outros parafusos unicamente
com a chave de rodas 1
.

)

Voltar a colocar os tampões em cada um dos
tampões de parafusos (consoante equipamento).

)
Arrumar as ferramentas na caixa de
suporte.



)
Colocar no lugar a roda sobre o eixo com a
ajuda da guia de centragem 4
.

)
Apertar os parafusos manualmente até ao
limite.

)
Efectuar um pré-aperto do parafuso anti-
roubo com a chave de rodas 1
equipada
com casquilho anti-roubo 5
(se o seu
veículo estiver equipado).

)
Efectuar um pré-aper to dos outros
parafusos unicamente com a chave de
rodas 1
.

Informações práticas
230

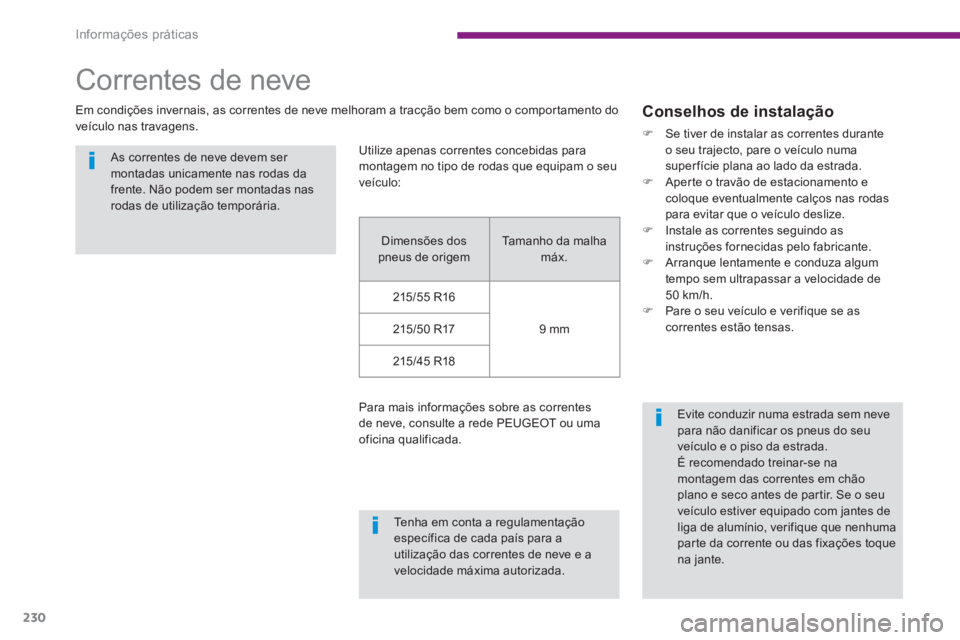

Correntes de neve


Em condições invernais, as correntes de neve melhoram a tracção bem como o comportamento do
veículo nas travagens.

As correntes de neve devem ser
montadas unicamente nas rodas da
frente. Não podem ser montadas nas
rodas de utilização temporária.

Tenha em conta a regulamentação
específica de cada país para a
utilização das correntes de neve e a
velocidade máxima autorizada.

Conselhos de instalação



)
Se tiver de instalar as correntes durante
o seu trajecto, pare o veículo numa
super fície plana ao lado da estrada.

)
Aperte o travão de estacionamento e
coloque eventualmente calços nas rodas
para evitar que o veículo deslize.

)
Instale as correntes seguindo as
instruções fornecidas pelo fabricante.

)
Arranque lentamente e conduza algum
tempo sem ultrapassar a velocidade de
50 km/h.

)
Pare o seu veículo e verifique se as
correntes estão tensas.


Evite conduzir numa estrada sem neve
para não danificar os pneus do seu
veículo e o piso da estrada.
É recomendado treinar-se na
montagem das correntes em chão
plano e seco antes de partir. Se o seu
veículo estiver equipado com jantes de
liga de alumínio, verifique que nenhuma
parte da corrente ou das fixações toque
na jante.










Utilize apenas correntes concebidas para
montagem no tipo de rodas que equipam o seu
veículo:
Dimensões dos
pneus de origem Tamanho da malha
máx.
215/55 R16
9 mm
215/50 R17
215/45 R18
Para mais informações sobre as correntes
de neve, consulte a rede PEUGEOT ou uma
oficina qualificada.
