2014 PEUGEOT 5008 Manual de utilização (in Portuguese)

11
Informações práticas
215

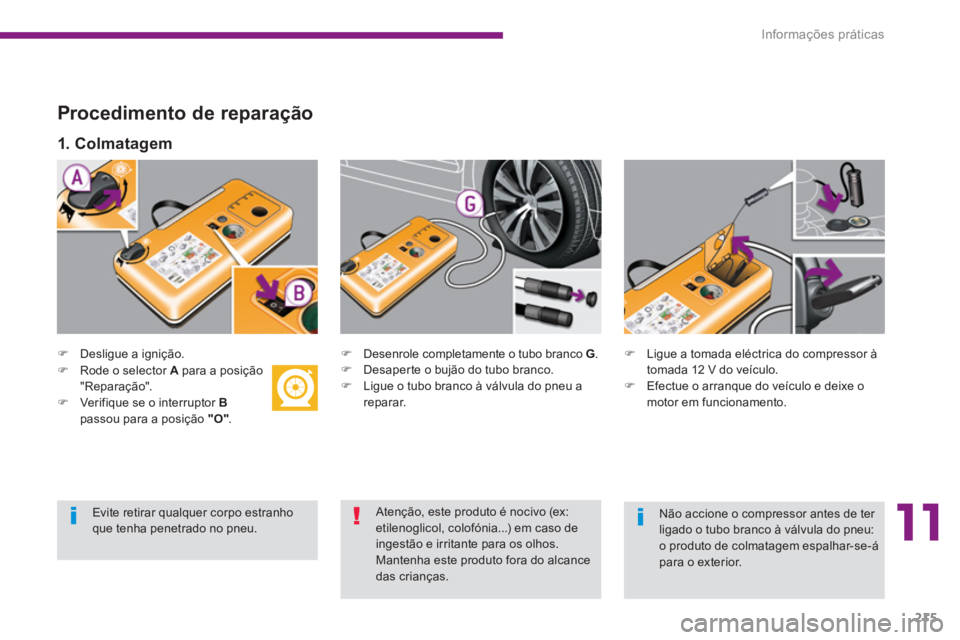

Procedimento de reparação




)
Desligue a ignição.



)
Desenrole completamente o tubo branco G
.

)
Desaperte o bujão do tubo branco.

)
Ligue o tubo branco à válvula do pneu a
reparar.



)
Ligue a tomada eléctrica do compressor à
tomada 12 V do veículo.

)
Efectue o arranque do veículo e deixe o
motor em funcionamento.



1. Colmatagem




)
Rode o selector A
para a posição
"Reparação".

)
Verifique se o interruptor B

passou para a posição "O"
.


Atenção, este produto é nocivo (ex:
etilenoglicol, colofónia...) em caso de
ingestão e irritante para os olhos.
Mantenha este produto fora do alcance
das crianças.
Evite retirar qualquer corpo estranho
que tenha penetrado no pneu.
Não accione o compressor antes de ter
ligado o tubo branco à válvula do pneu:
o produto de colmatagem espalhar-se-á
para o exterior.

Informações práticas
216



)

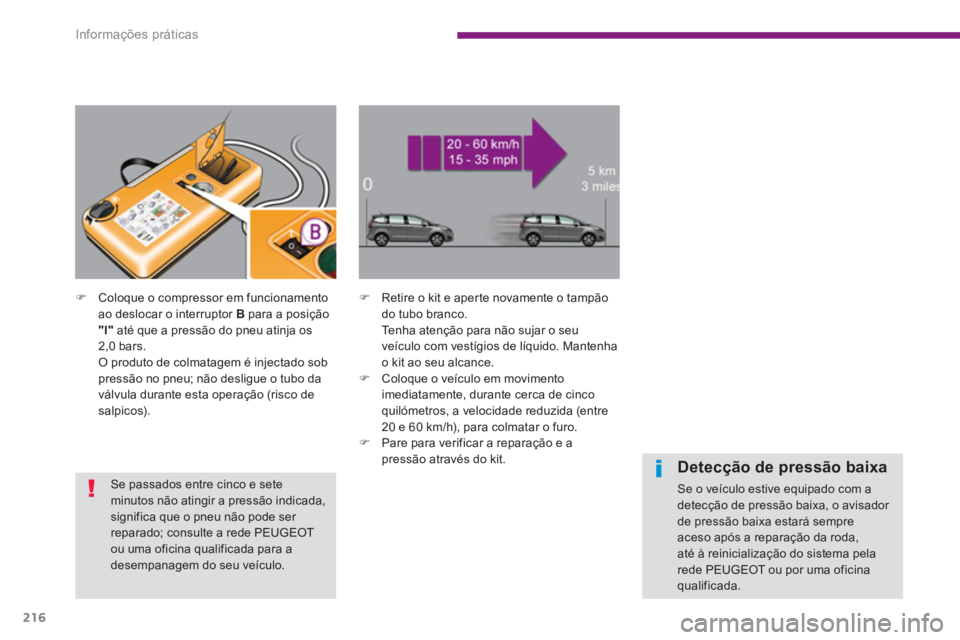

Coloque o compressor em funcionamento
ao deslocar o interruptor B
para a posição
"l"
até que a pressão do pneu atinja os
2,0 bars.
O produto de colmatagem é injectado sob
pressão no pneu; não desligue o tubo da
válvula durante esta operação (risco de
salpicos).



)
Retire o kit e aperte novamente o tampão
do tubo branco.
Tenha atenção para não sujar o seu
veículo com vestígios de líquido. Mantenha
o kit ao seu alcance.

)
Coloque o veículo em movimento
imediatamente, durante cerca de cinco
quilómetros, a velocidade reduzida (entre
20 e 60 km/h), para colmatar o furo.

)
Pare para verificar a reparação e a
pressão através do kit.




Detecção de pressão baixa

Se o veículo estive equipado com a
detecção de pressão baixa, o avisador
de pressão baixa estará sempre
aceso após a reparação da roda,
até à reinicialização do sistema pela
rede PEUGEOT ou por uma oficina
qualificada.

Se passados entre cinco e sete
minutos não atingir a pressão indicada,
significa que o pneu não pode ser
reparado; consulte a rede PEUGEOT
ou uma oficina qualificada para a
desempanagem do seu veículo.

11
Informações práticas
217



)
Ligue novamente a tomada eléctrica do
compressor à tomada de 12 V do veículo.

)
Efectue o arranque do veículo e deixe o
motor em funcionamento.



)
Rode o selector A
para a
posição "Enchimento".

)
Desenrole completamente o
tubo preto H
.

)
Ligue o tubo preto à válvula da roda
reparada.

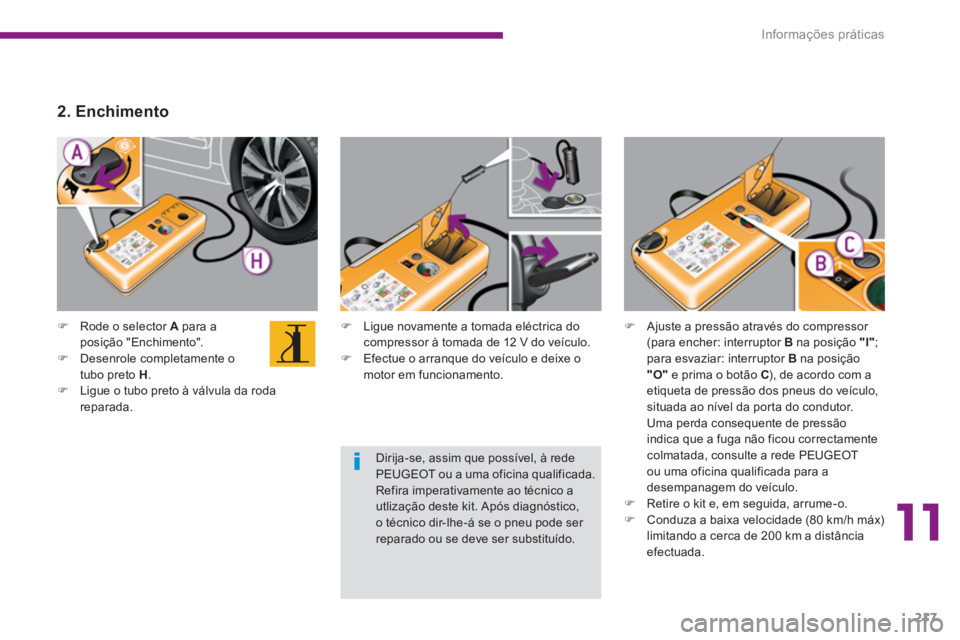

2. Enchimento




)
Ajuste a pressão através do compressor
(para encher: interruptor B
na posição "l"
;
para esvaziar: interruptor B
na posição
"O"
e prima o botão C
), de acordo com a
etiqueta de pressão dos pneus do veículo,
situada ao nível da porta do condutor.
Uma perda consequente de pressão
indica que a fuga não ficou correctamente
colmatada, consulte a rede PEUGEOT
ou uma oficina qualificada para a
desempanagem do veículo.

)
Retire o kit e, em seguida, arrume-o.

)
Conduza a baixa velocidade (80 km/h máx)
limitando a cerca de 200 km a distância
efectuada.


Dirija-se, assim que possível, à rede
PEUGEOT ou a uma oficina qualificada.
Refira imperativamente ao técnico a
utlização deste kit. Após diagnóstico,
o técnico dir-lhe-á se o pneu pode ser
reparado ou se deve ser substituído.

Informações práticas
218

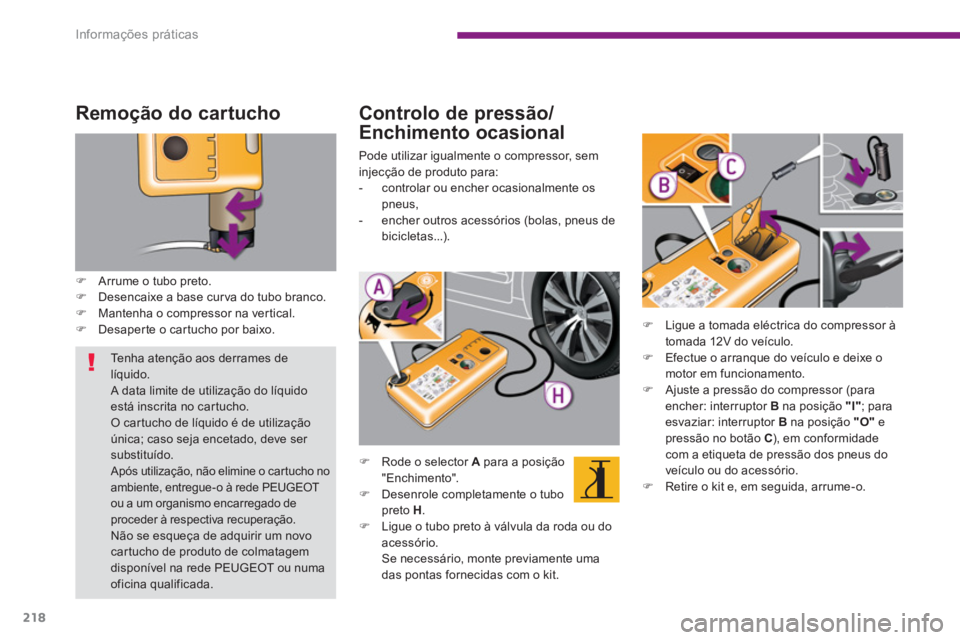

Remoção do cartucho




)
Arrume o tubo preto.

)
Desencaixe a base cur va do tubo branco.

)
Mantenha o compressor na vertical.

)
Desaperte o cartucho por baixo.



Controlo de pressão/
Enchimento ocasional

Pode utilizar igualmente o compressor, sem
injecção de produto para:


- controlar ou encher ocasionalmente os
pneus,

- encher outros acessórios (bolas, pneus de
bicicletas...).




)
Rode o selector A
para a posição
"Enchimento".

)
Desenrole completamente o tubo
preto H
.

)
Ligue o tubo preto à válvula da roda ou do
acessório.
Se necessário, monte previamente uma
das pontas fornecidas com o kit.



)
Ligue a tomada eléctrica do compressor à
tomada 12V do veículo.

)
Efectue o arranque do veículo e deixe o
motor em funcionamento.

)
Ajuste a pressão do compressor (para
encher: interruptor B
na posição "I"
; para
esvaziar: interruptor B
na posição "O"
e
pressão no botão C
), em conformidade
com a etiqueta de pressão dos pneus do
veículo ou do acessório.

)
Retire o kit e, em seguida, arrume-o.


Tenha atenção aos derrames de
líquido.
A data limite de utilização do líquido
está inscrita no cartucho.
O cartucho de líquido é de utilização
única; caso seja encetado, deve ser
substituído.
Após utilização, não elimine o cartucho no
ambiente, entregue-o à rede PEUGEOT
ou a um organismo encarregado de
proceder à respectiva recuperação.
Não se esqueça de adquirir um novo
cartucho de produto de colmatagem
disponível na rede PEUGEOT ou numa
oficina qualificada.

11
Informações práticas
219

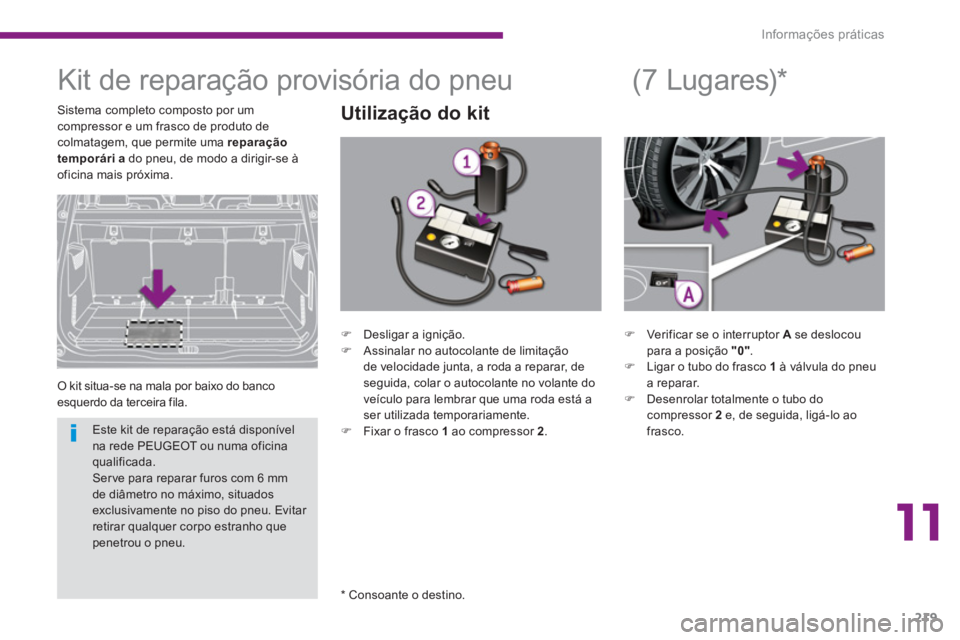

Kit de reparação provisória do pneu

O kit situa-se na mala por baixo do banco
esquerdo da terceira fila.

Utilização do kit


* Consoante o destino.

(7 Lugares) *

Sistema completo composto por um
compressor e um frasco de produto de
colmatagem, que permite uma reparação
temporári
a
do pneu, de modo a dirigir-se à
oficina mais próxima.



)
Verificar se o interruptor A
se deslocou
para a posição "0"
.

)
Ligar o tubo do frasco 1
à válvula do pneu
a reparar.

)
Desenrolar totalmente o tubo do
compressor 2
e, de seguida, ligá-lo ao
frasco.



)
Desligar a ignição.

)
Assinalar no autocolante de limitação
de velocidade junta, a roda a reparar, de
seguida, colar o autocolante no volante do
veículo para lembrar que uma roda está a
ser utilizada temporariamente.

)
Fixar o frasco 1
ao compressor 2
.
Este kit de reparação está disponível
na rede PEUGEOT ou numa oficina
qualificada.
Ser ve para reparar furos com 6 mm
de diâmetro no máximo, situados
exclusivamente no piso do pneu. Evitar
retirar qualquer corpo estranho que
penetrou o pneu.

Informações práticas
220



)

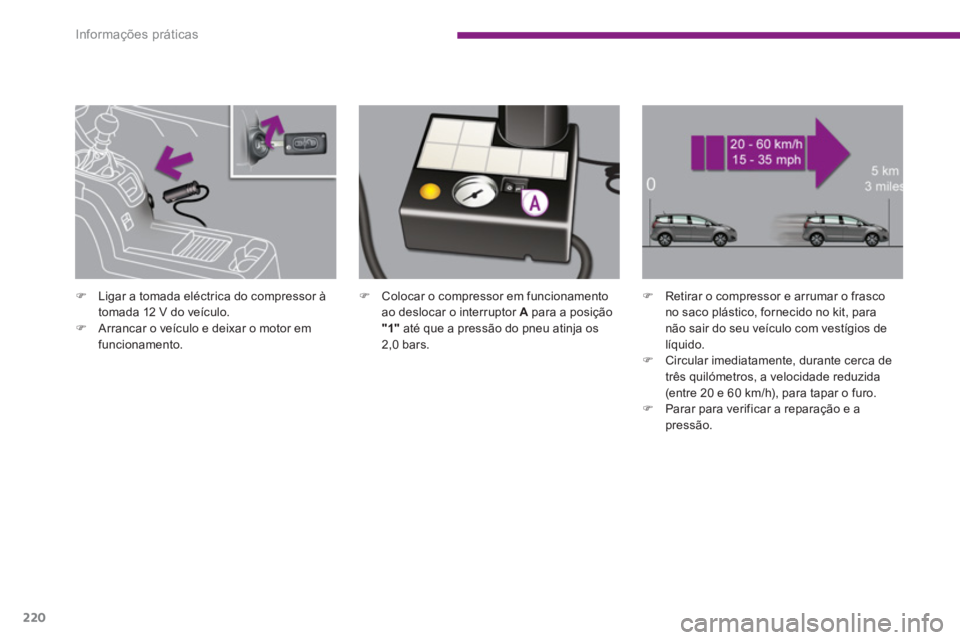

Colocar o compressor em funcionamento
ao deslocar o interruptor A
para a posição
"1"
até que a pressão do pneu atinja os
2,0 bars.



)
Retirar o compressor e arrumar o frasco
no saco plástico, fornecido no kit, para
não sair do seu veículo com vestígios de
líquido.

)
Circular imediatamente, durante cerca de
três quilómetros, a velocidade reduzida
(entre 20 e 60 km/h), para tapar o furo.

)
Parar para verificar a reparação e a
pressão.


)
Ligar a tomada eléctrica do compressor à
tomada 12 V do veículo.

)
Arrancar o veículo e deixar o motor em
funcionamento.

11
Informações práticas
221

)
Ligar directamente o tubo do compressor à
válvula da roda reparada.


Se ao fim de cinco a dez minutos, não
atingir esta pressão, significa que o
pneu não é reparável. Consulte a rede
PEUGEOT ou uma oficina qualificada
para a reparação do seu veículo.


)
Ligar novamente a tomada eléctrica do
compressor à tomada 12V do veículo.

)
Arrancar novamente o veículo e deixar o
motor em funcionamento.



)
Ajustar a pressão com a ajuda do
compressor (para encher: interruptor A

na posição "1"
; para esvaziar: interruptor
A
na posição "0"
e premir o botão B
), em
conformidade com a etiqueta de pressão
dos pneus do veículo (situada na entrada
da porta, lado condutor), de seguida,
verificar se a fuga está devidamente
tapada (nenhuma perda de pressão após
alguns quilómetros).

)
Retirar o compressor, de seguida, arrumar
o kit completo.

)
Conduzir a baixa velocidade (80 km/h máx)
limitando a cerca de 200 km a distância
efectuada.

)
Dirija-se logo que possível à rede
PEUGEOT ou a uma oficina qualificada,
para a reparação ou substituição do pneu
por um técnico.

Informações práticas
222

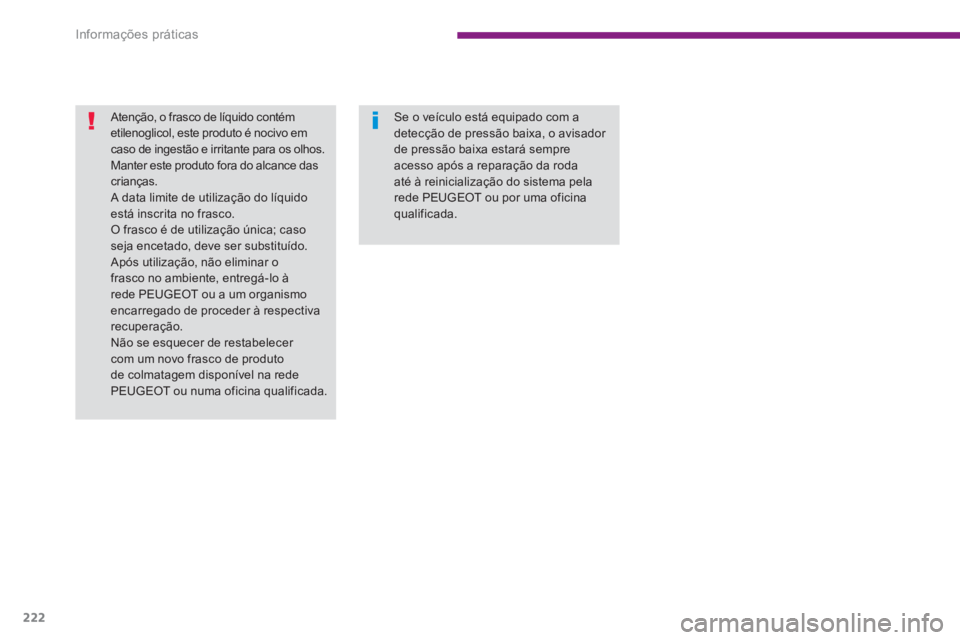

Atenção, o frasco de líquido contém
etilenoglicol, este produto é nocivo em
caso de ingestão e irritante para os olhos.
Manter este produto fora do alcance das
crianças.
A data limite de utilização do líquido
está inscrita no frasco.
O frasco é de utilização única; caso
seja encetado, deve ser substituído.
Após utilização, não eliminar o
frasco no ambiente, entregá-lo à
rede PEUGEOT ou a um organismo
encarregado de proceder à respectiva
recuperação.
Não se esquecer de restabelecer
com um novo frasco de produto
de colmatagem disponível na rede
PEUGEOT ou numa oficina qualificada.
Se o veículo está equipado com a
detecção de pressão baixa, o avisador
de pressão baixa estará sempre
acesso após a reparação da roda
até à reinicialização do sistema pela
rede PEUGEOT ou por uma oficina
qualificada.
