2014 PEUGEOT 4008 Upute Za Rukovanje (in Croatian)

183
7
Praktične informacije

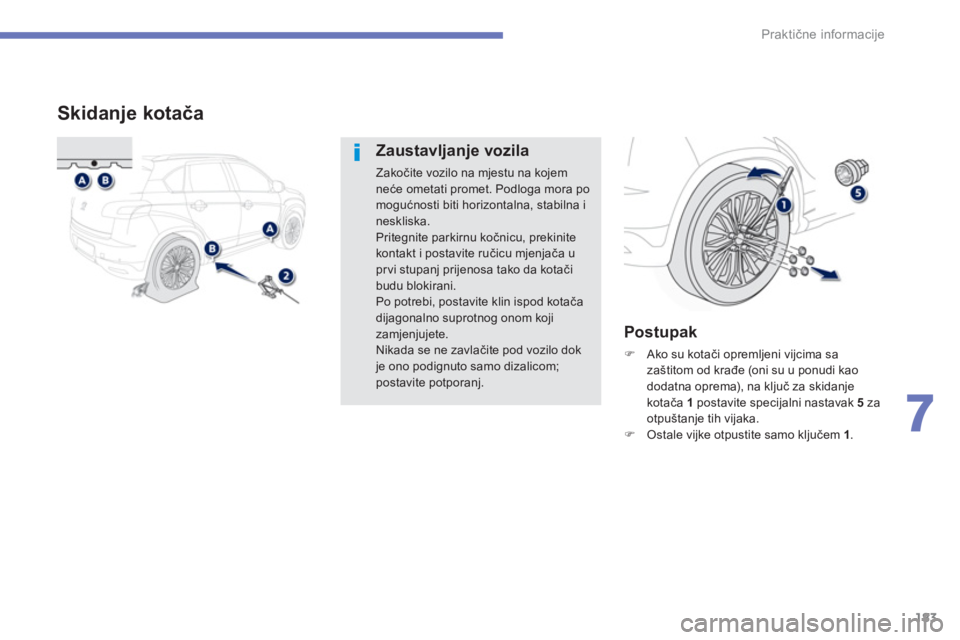

Skidanje kotača


Zaustavljanje vozila

Zakočite vozilo na mjestu na kojem
neće ometati promet. Podloga mora po
mogućnosti biti horizontalna, stabilna i
neskliska.
Pritegnite parkirnu kočnicu, prekinite
kontakt i postavite ručicu mjenjača u
pr vi stupanj prijenosa tako da kotači
budu blokirani.
Po potrebi, postavite klin ispod kotača
dijagonalno suprotnog onom koji
zamjenjujete.
Nikada se ne zavlačite pod vozilo dok
je ono podignuto samo dizalicom;
postavite potporanj.


Postupak



)
Ako su kotači opremljeni vijcima sa
zaštitom od krađe (oni su u ponudi kao
dodatna oprema), na ključ za skidanje
kotača 1
postavite specijalni nastavak 5
za
otpuštanje tih vijaka.

)
Ostale vijke otpustite samo ključem 1
.

184
Praktične informacije


)

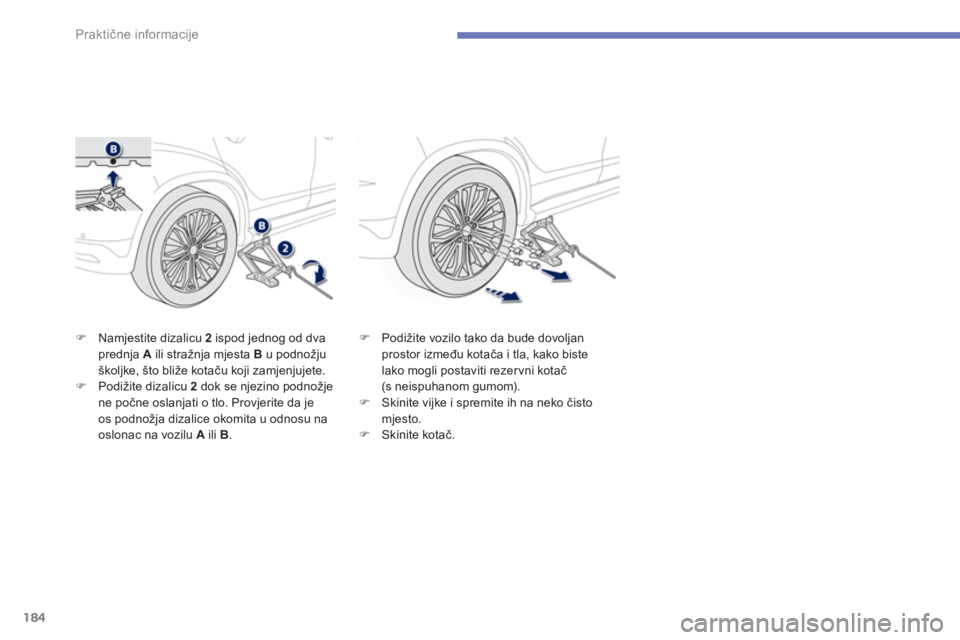

Namjestite dizalicu 2
ispod jednog od dva
prednja A
ili stražnja mjesta B
u podnožju
školjke, što bliže kotaču koji zamjenjujete.

)
Podižite dizalicu 2
dok se njezino podnožje
ne počne oslanjati o tlo. Provjerite da je
os podnožja dizalice okomita u odnosu na
oslonac na vozilu A
ili B
.
)
Podižite vozilo tako da bude dovoljan
prostor između kotača i tla, kako biste
lako mogli postaviti rezer vni kotač
(s neispuhanom gumom).

)
Skinite vijke i spremite ih na neko čisto
mjesto.

)
Skinite kotač.

185
7
Praktične informacije

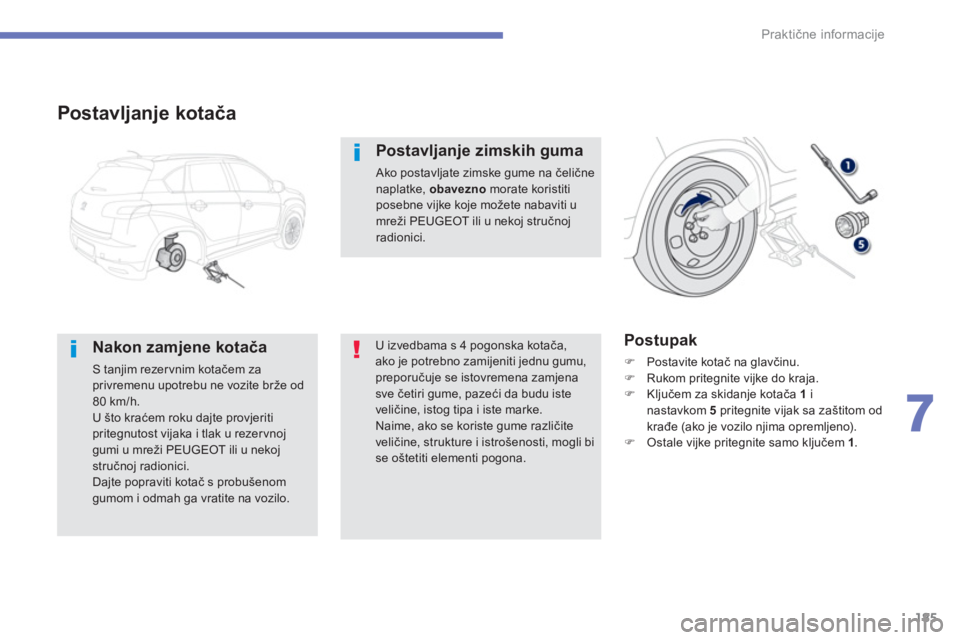

Postavljanje kotača


Nakon zamjene kotača

S tanjim rezer vnim kotačem za
privremenu upotrebu ne vozite brže od
80 km/h.
U što kraćem roku dajte provjeriti
pritegnutost vijaka i tlak u rezer vnoj
gumi u mreži PEUGEOT ili u nekoj
stručnoj radionici.
Dajte popraviti kotač s probušenom
gumom i odmah ga vratite na vozilo.


Postupak



)
Postavite kotač na glavčinu.

)
Rukom pritegnite vijke do kraja.

)
Ključem za skidanje kotača 1
i
nastavkom 5
pritegnite vijak sa zaštitom od
krađe (ako je vozilo njima opremljeno).

)
Ostale vijke pritegnite samo ključem 1
.


Postavljanje zimskih guma

Ako postavljate zimske gume na čelične
naplatke, obavezno
morate koristiti
posebne vijke koje možete nabaviti u
mreži PEUGEOT ili u nekoj stručnoj
radionici.


U izvedbama s 4 pogonska kotača,
ako je potrebno zamijeniti jednu gumu,
preporučuje se istovremena zamjena
sve četiri gume, pazeći da budu iste
veličine, istog tipa i iste marke.
Naime, ako se koriste gume različite
veličine, strukture i istrošenosti, mogli bi
se oštetiti elementi pogona.

186
Praktične informacije


)

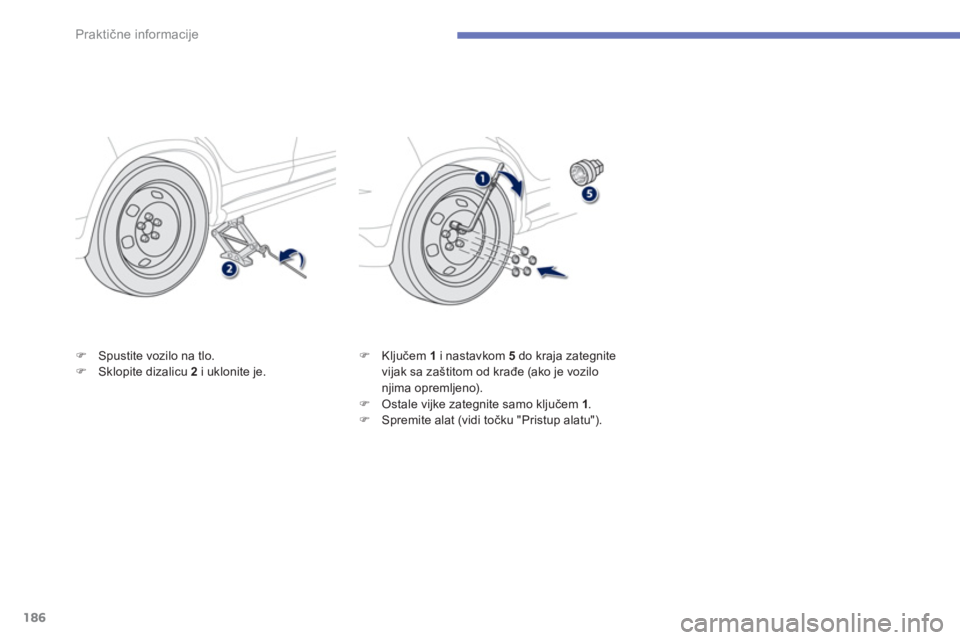

Spustite vozilo na tlo.

)
Sklopite dizalicu 2
i uklonite je.
)
Ključem 1
i nastavkom 5
do kraja zategnite
vijak sa zaštitom od krađe (ako je vozilo
njima opremljeno).

)
Ostale vijke zategnite samo ključem 1
.

)
Spremite alat (vidi točku "Pristup alatu").

187
7
Praktične informacije

Za više podataka o lancima za snijeg
obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.

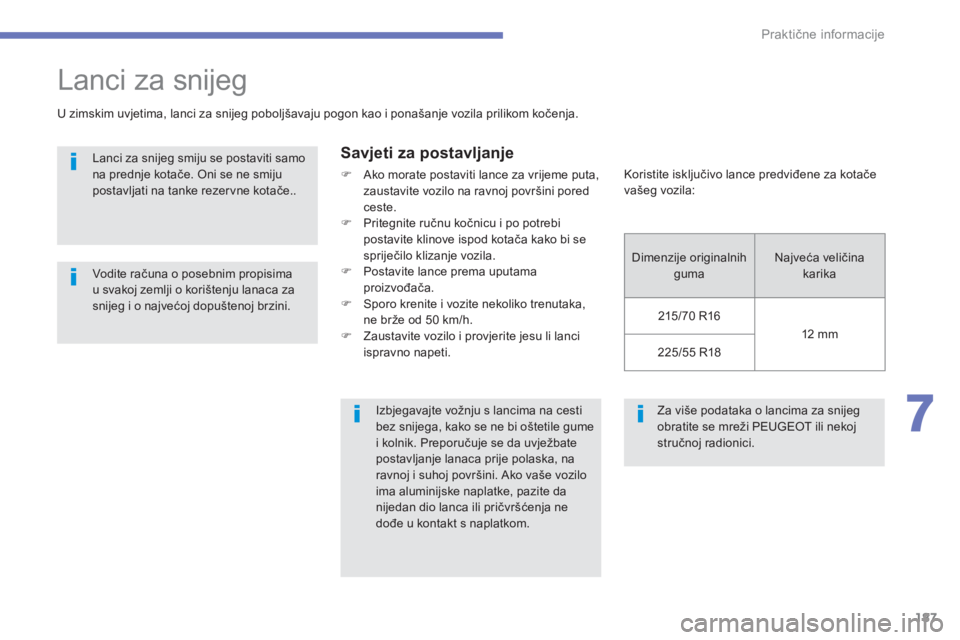

Lanci za snijeg


U zimskim uvjetima, lanci za snijeg poboljšavaju pogon kao i ponašanje vozila prilikom kočenja.


Savjeti za postavljanje



)
Ako morate postaviti lance za vrijeme puta,
zaustavite vozilo na ravnoj površini pored
ceste.

)
Pritegnite ručnu kočnicu i po potrebi
postavite klinove ispod kotača kako bi se
spriječilo klizanje vozila.

)
Postavite lance prema uputama
proizvođača.

)
Sporo krenite i vozite nekoliko trenutaka,
ne brže od 50 km/h.

)
Zaustavite vozilo i provjerite jesu li lanci
ispravno napeti.

Lanci za snijeg smiju se postaviti samo
na prednje kotače. Oni se ne smiju
postavljati na tanke rezer vne kotače..

Vodite računa o posebnim propisima
u svakoj zemlji o korištenju lanaca za
snijeg i o najvećoj dopuštenoj brzini.

Izbjegavajte vožnju s lancima na cesti
bez snijega, kako se ne bi oštetile gume
i kolnik. Preporučuje se da uvježbate
postavljanje lanaca prije polaska, na
ravnoj i suhoj površini. Ako vaše vozilo
ima aluminijske naplatke, pazite da
nijedan dio lanca ili pričvršćenja ne
dođe u kontakt s naplatkom.


Koristite isključivo lance predviđene za kotače
vašeg vozila:
Dimenzije originalnih
guma Najveća veličina
karika
215/70 R16
12 mm
225/55 R18

188
Praktične informacije

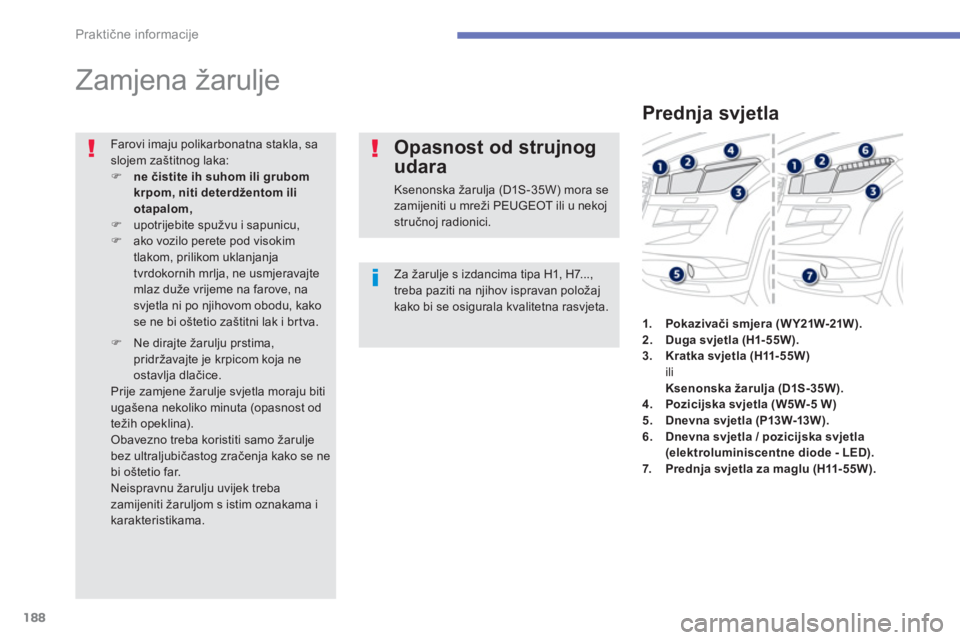

Zamjena žarulje


Za žarulje s izdancima tipa H1, H7...,
treba paziti na njihov ispravan položaj
kako bi se osigurala kvalitetna rasvjeta. Farovi imaju polikarbonatna stakla, sa
slojem zaštitnog laka:


)
ne čistite ih suhom ili grubom
krpom, niti deterdžentom ili
otapalom,


)
upotrijebite spužvu i sapunicu,

)
ako vozilo perete pod visokim
tlakom, prilikom uklanjanja
tvrdokornih mrlja, ne usmjeravajte
mlaz duže vrijeme na farove, na
svjetla ni po njihovom obodu, kako
se ne bi oštetio zaštitni lak i brtva.



)
Ne dirajte žarulju prstima,
pridržavajte je krpicom koja ne
ostavlja dlačice.
Prije zamjene žarulje svjetla moraju biti
ugašena nekoliko minuta (opasnost od
težih opeklina).
Obavezno treba koristiti samo žarulje
bez ultraljubičastog zračenja kako se ne
bi oštetio far.
Neispravnu žarulju uvijek treba
zamijeniti žaruljom s istim oznakama i
karakteristikama.


Opasnost od strujnog
udara
Ksenonska žarulja (D1S-35W) mora se
zamijeniti u mreži PEUGEOT ili u nekoj
stručnoj radionici.


Prednja svjetla









































1.
Pokazivači smjera
( W Y21W-21W ).


2.
Duga svjetla (H1-55W).


3.
Kratka svjetla (H11-55W)

ili
Ksenonska žarulja (D1S-35W).


4.
Pozicijska svjetla (W5W- 5 W)


5.
Dnevna svjet la (P13W-13W ).


6.
Dnevna svjetla / pozicijska svjetla
(elektroluminiscentne diode - LED).


7.
Prednja svjetla za maglu (H11-55W).

189
7
Praktične informacije

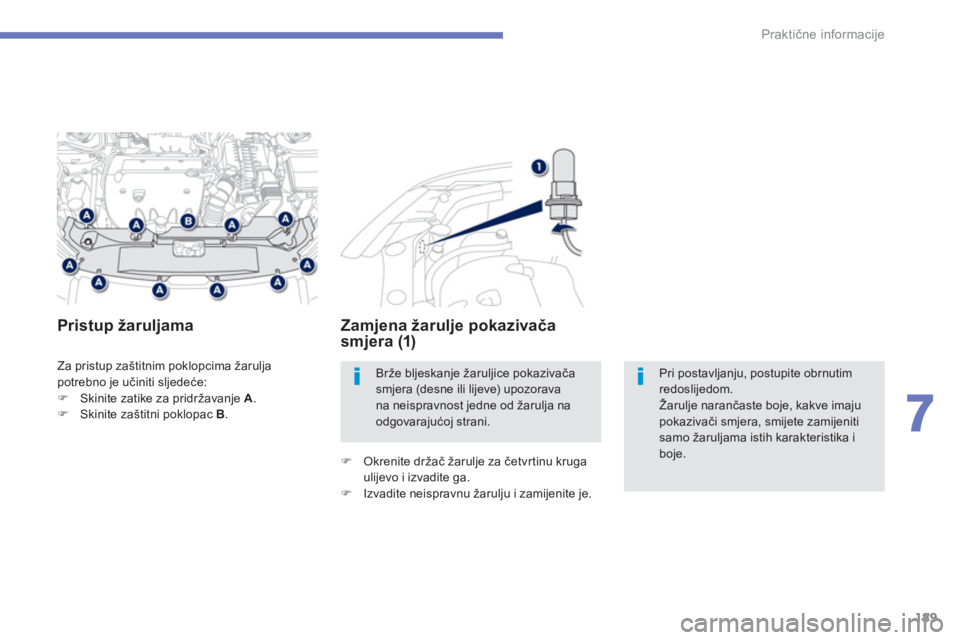

Za pristup zaštitnim poklopcima žarulja
potrebno je učiniti sljedeće:


)
Skinite zatike za pridržavanje A
.

)
Skinite zaštitni poklopac B
.










Pristup žaruljama












Zamjena žarulje pokazivača
smjera (1)


)
Okrenite držač žarulje za četvrtinu kruga
ulijevo i izvadite ga.

)
Izvadite neispravnu žarulju i zamijenite je. Brže bljeskanje žaruljice pokazivača
smjera (desne ili lijeve) upozorava
na neispravnost jedne od žarulja na
odgovarajućoj strani. Pri postavljanju, postupite obrnutim
redoslijedom.
Žarulje narančaste boje, kakve imaju
pokazivači smjera, smijete zamijeniti
samo žaruljama istih karakteristika i
boje.

190
Praktične informacije

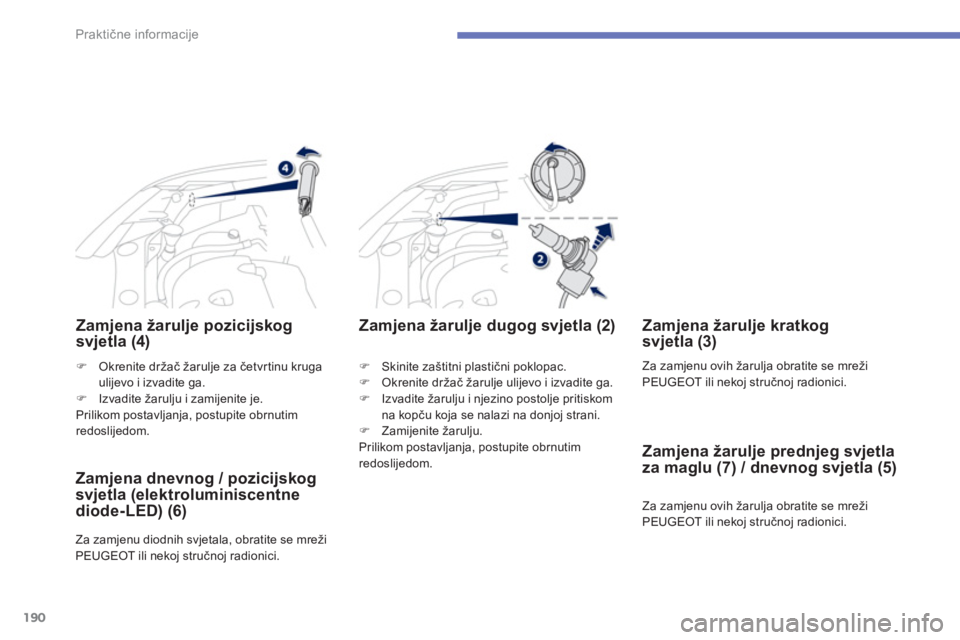

Zamjena žarulje pozicijskog
svjetla (4)


)
Skinite zaštitni plastični poklopac.

)
Okrenite držač žarulje ulijevo i izvadite ga.

)
Izvadite žarulju i njezino postolje pritiskom
na kopču koja se nalazi na donjoj strani.

)
Zamijenite žarulju.
Prilikom postavljanja, postupite obrnutim
redoslijedom.









Zamjena žarulje dugog svjetla (2)



)
Okrenite držač žarulje za četvrtinu kruga
ulijevo i izvadite ga.

)
Izvadite žarulju i zamijenite je.
Prilikom postavljanja, postupite obrnutim
redoslijedom.


Zamjena dnevnog / pozicijskog
svjetla (elektroluminiscentne
diode-LED) (6)
Za zamjenu diodnih svjetala, obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.









Zamjena žarulje kratkog
svjetla (3)
Za zamjenu ovih žarulja obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.

Za zamjenu ovih žarulja obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.












Zamjena žarulje prednjeg svjetla
za maglu (7) / dnevnog svjetla (5)
