2014 PEUGEOT 4008 Upute Za Rukovanje (in Croatian)

167
6
Sigurnost




Dječje sjedalice koje preporučuje PEUGEOT



Grupa 0+: od rođenja do 13 kg






L1


"RÖMER Baby-Safe Plus"
Postavlja se leđima u smjeru vožnje.


Grupa 1: od 9 do 18 kg






L2


"FAIR G 0/1 S ISOFIX"
Postavlja se licem u smjeru vožnje, bez baze ISOFIX.
6 položaja nagiba kućišta.




L3


"RÖMER Duo Plus ISOFIX"
Postavlja se licem u smjeru vožnje.
Može se pričvrstiti sigurnosnim pojasom.
3 položaja nagiba kućišta. PEUGEOT vam nudi nekoliko dječjih sjedalica koje se pričvršćuju sigurnosnim pojasom s tri
hvatišta
:
Ove sjedalice mogu se postaviti i
pomoću priključaka ISOFIX (vidi
sljedeće stranice).

Pridržavajte se uputa za postavljanje
dječje sjedalice navedene u knjižici
proizvođača sjedalice.

168
Sigurnost










Pregled mogućnosti postavljanja dječjih sjedalica koje se
pričvršćuju sigurnosnim pojasom

U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica koje se pričvršćuju sigurnosnim pojasom i koje su
homologirane kao univerzalne (a), razvrstanih po težini i mjestima u vozilu.


Mjesto



Težina djeteta i približna dob




Do 13 kg

(grupe 0 (b) i 0+)
Do oko 1 godine

Od 9 do 18 kg

(grupa 1)
Od 1 do oko 3 godine

Od 15 do 25 kg

(grupa 2)
Od 3 do oko 6 godina

Od 22 do 36 kg

(grupa 3)
Od 6 do oko 10 godina
Sjedalo suvozača (c) s
uključenim zračnim jastukom

X



X



X



X


Sjedalo suvozača (c) s
isključenim zračnim jastukom

L1



L2, L3



X



X


Stražnja bočna sjedala
(2. red) (d)

U



U



U



U


Stražnje srednje sjedalo
(2. red) (d)

L1



L2, L3



X



X

169
6
Sigurnost

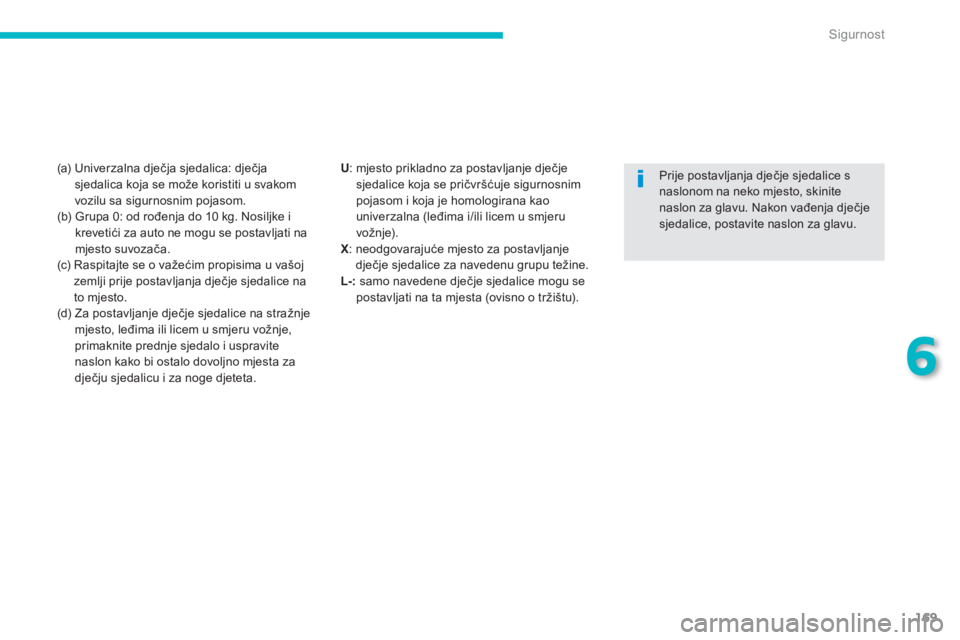

(a) Univerzalna dječja sjedalica: dječja
sjedalica koja se može koristiti u svakom
vozilu sa sigurnosnim pojasom.
(b) Grupa 0: od rođenja do 10 kg. Nosiljke i
krevetići za auto ne mogu se postavljati na
mjesto suvozača.
(c) Raspitajte se o važećim propisima u vašoj
zemlji prije postavljanja dječje sjedalice na
to mjesto.
(d) Za postavljanje dječje sjedalice na stražnje
mjesto, leđima ili licem u smjeru vožnje,
primaknite prednje sjedalo i uspravite
naslon kako bi ostalo dovoljno mjesta za
dječju sjedalicu i za noge djeteta.
Prije postavljanja dječje sjedalice s
naslonom na neko mjesto, skinite
naslon za glavu. Nakon vađenja dječje
sjedalice, postavite naslon za glavu.
U
: mjesto prikladno za postavljanje dječje
sjedalice koja se pričvršćuje sigurnosnim
pojasom i koja je homologirana kao
univerzalna (leđima i/ili licem u smjeru
vožnje).

X
: neodgovarajuće mjesto za postavljanje
dječje sjedalice za navedenu grupu težine.

L- : samo navedene dječje sjedalice mogu se
postavljati na ta mjesta (ovisno o tržištu).

170
Sigurnost

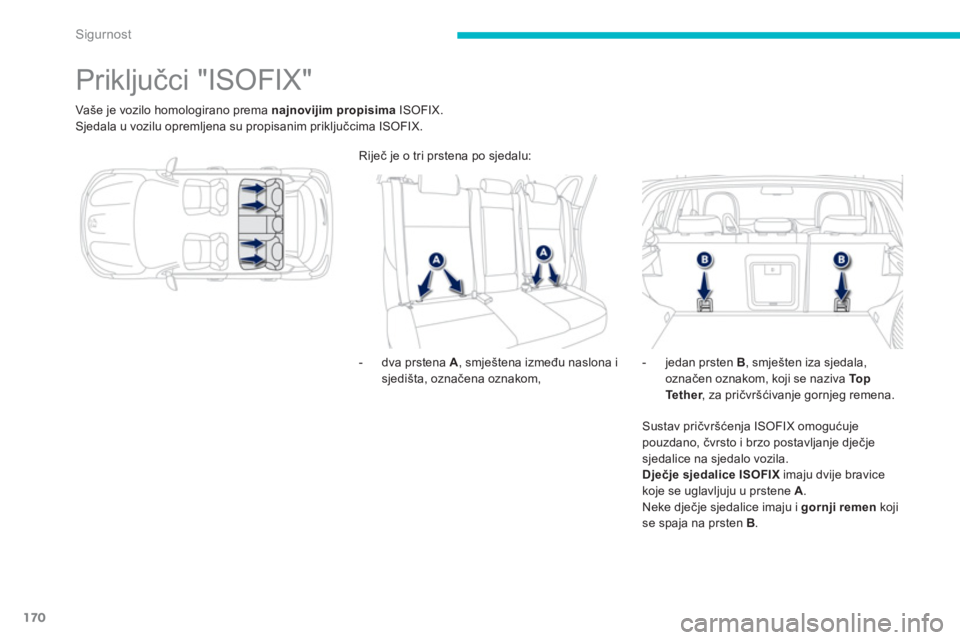

Priključci "ISOFIX"

Vaše je vozilo homologirano prema najnovijim propisima
ISOFIX.
Sjedala u vozilu opremljena su propisanim priključcima ISOFIX.


- dva prstena A
, smještena između naslona i
sjedišta, označena oznakom,
- jedan prsten B
, smješten iza sjedala,
označen oznakom, koji se naziva To p
Te t h e r
, za pričvršćivanje gornjeg remena.
Sustav pričvršćenja ISOFIX omogućuje
pouzdano, čvrsto i brzo postavljanje dječje
sjedalice na sjedalo vozila.

Dječje sjedalice ISOFIX
imaju dvije bravice
koje se uglavljuju u prstene A
.
Neke dječje sjedalice imaju i gornji remen
koji
se spaja na prsten B
. Riječ je o tri prstena po sjedalu:

171
6
Sigurnost

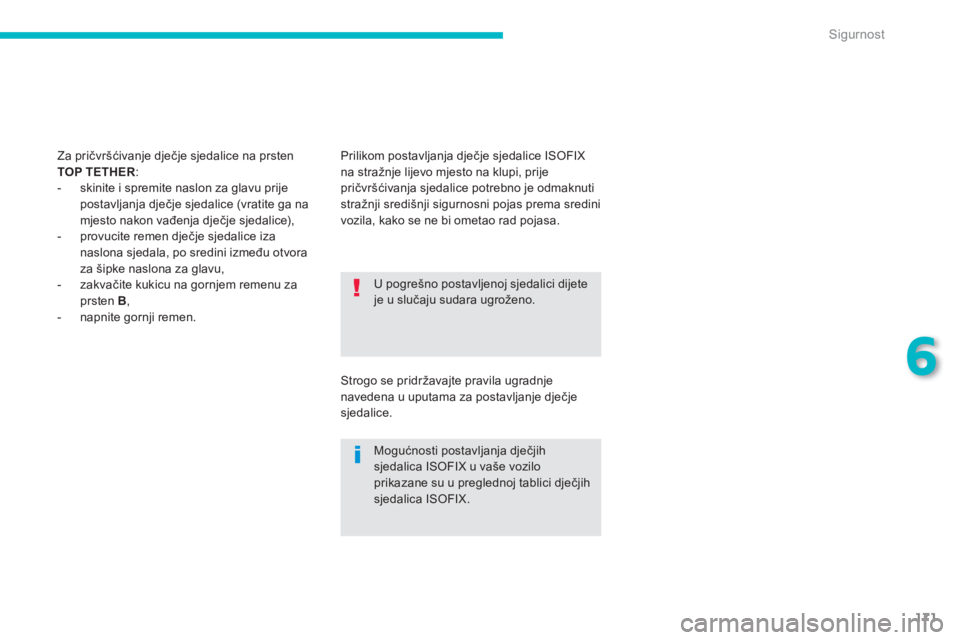

U pogrešno postavljenoj sjedalici dijete
je u slučaju sudara ugroženo.
Mogućnosti postavljanja dječjih
sjedalica ISOFIX u vaše vozilo
prikazane su u preglednoj tablici dječjih
sjedalica ISOFIX. Za pričvršćivanje dječje sjedalice na prsten
TOP TETHER
:


- skinite i spremite naslon za glavu prije
postavljanja dječje sjedalice (vratite ga na
mjesto nakon vađenja dječje sjedalice),

- provucite remen dječje sjedalice iza
naslona sjedala, po sredini između otvora
za šipke naslona za glavu,

- zakvačite kukicu na gornjem remenu za
prsten B
,

- napnite gornji remen. Prilikom postavljanja dječje sjedalice ISOFIX
na stražnje lijevo mjesto na klupi, prije
pričvršćivanja sjedalice potrebno je odmaknuti
stražnji središnji sigurnosni pojas prema sredini
vozila, kako se ne bi ometao rad pojasa.
Strogo se pridržavajte pravila ugradnje
navedena u uputama za postavljanje dječje
sjedalice.

172
Sigurnost

















Dječje sjedalice ISOFIX koje preporučuje PEUGEOT

Ove dječje sjedalice mogu se postavljati i na sjedala bez priključaka ISOFIX.
U tom slučaju, one se obavezno moraju pričvrstiti na sjedalo vozila sigurnosnim pojasom s tri hvatišta.

Pridržavajte se uputa za postavljanje dječje sjedalice koje ćete naći u priručniku proizvođača.

PEUGEOT vam nudi sljedeće dječje sjedalice s kataloškim brojevima koje se pričvršćuju na priključke ISOFIX.


Grupa 0+: do 13 kg




IL1


RÖMER
Baby- Safe Plus i njegova baza Baby- Safe plus ISOFIX


Postavlja se leđima u smjeru vožnje pomoću baze ISOFIX koja se pričvršćuje na prstene A
.
Baza sadrži nogu čija visina se može podešavati.


IL2


FAIR G 0/1 S i njegova baza RWF ISOFIX




Postavlja se leđima u smjeru vožnje pomoću baze ISOFIX koja se pričvršćuje na prstene A
.
Baza sadrži nogu.
6 položaja nagiba kućišta.
Ova konfiguracija predviđena je za djecu težine manje od 13 kg.

173
6
Sigurnost

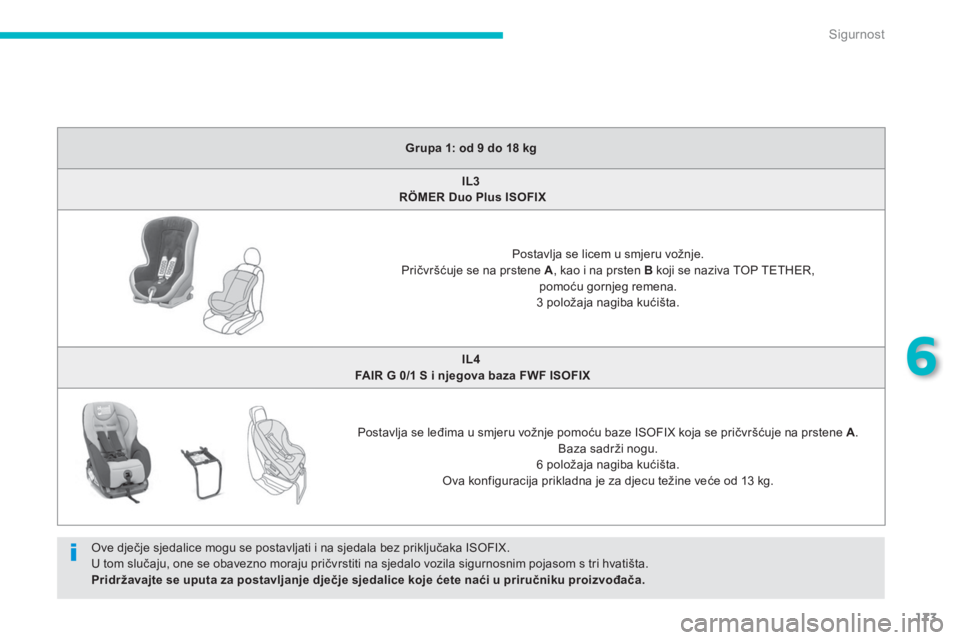

Grupa 1: od 9 do 18 kg




IL3


RÖMER Duo Plus ISOFIX





Postavlja se licem u smjeru vožnje.
Pričvršćuje se na prstene A
, kao i na prsten B
koji se naziva TOP TETHER,
pomoću gornjeg remena.
3 položaja nagiba kućišta.


IL4


FAIR G 0/1 S i njegova baza FWF ISOFIX





Postavlja se leđima u smjeru vožnje pomoću baze ISOFIX koja se pričvršćuje na prstene A
.
Baza sadrži nogu.
6 položaja nagiba kućišta.
Ova konfiguracija prikladna je za djecu težine veće od 13 kg.
Ove dječje sjedalice mogu se postavljati i na sjedala bez priključaka ISOFIX.
U tom slučaju, one se obavezno moraju pričvrstiti na sjedalo vozila sigurnosnim pojasom s tri hvatišta.

Pridržavajte se uputa za postavljanje dječje sjedalice koje ćete naći u priručniku proizvođača.

174
Sigurnost

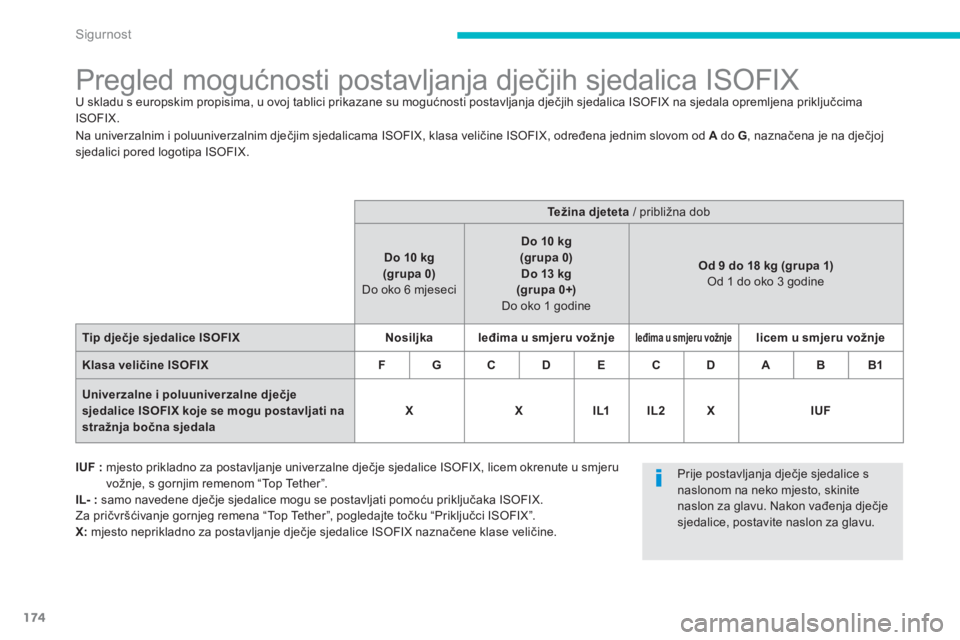

Pregled mogućnosti postavljanja dječjih sjedalica ISOFIX
U skladu s europskim propisima, u ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica ISOFIX na sjedala opremljena priključcima
ISOFIX.
Na univerzalnim i poluuniverzalnim dječjim sjedalicama ISOFIX, klasa veličine ISOFIX, određena jednim slovom od A
do G
, naznačena je na dječjoj
sjedalici pored logotipa ISOFIX.




Težina djeteta
/ približna dob

Do 10 kg
(grupa 0)

Do oko 6 mjeseci

Do 10 kg
(grupa 0)
Do 13 kg
(grupa 0+)

Do oko 1 godine

Od 9 do 18 kg (grupa 1)

Od 1 do oko 3 godine


Tip dječje sjedalice ISOFIX



Nosiljka



leđima u smjeru vožnje





leđima u smjeru vožnje




licem u smjeru vožnje




Klasa veličine ISOFIX



F



G



C



D



E



C



D



A



B



B1




Univerzalne i poluuniverzalne dječje
sjedalice ISOFIX koje se mogu postavljati na
stražnja bočna sjedala



X



X



IL1



IL2



X



IUF



IUF :
mjesto prikladno za postavljanje univerzalne dječje sjedalice ISOFIX, licem okrenute u smjeru
vožnje, s gornjim remenom “Top Tether”.

IL- :
samo navedene dječje sjedalice mogu se postavljati pomoću priključaka ISOFIX.
Za pričvršćivanje gornjeg remena “Top Tether”, pogledajte točku “Priključci ISOFIX”.

X:
mjesto neprikladno za postavljanje dječje sjedalice ISOFIX naznačene klase veličine.
Prije postavljanja dječje sjedalice s
naslonom na neko mjesto, skinite
naslon za glavu. Nakon vađenja dječje
sjedalice, postavite naslon za glavu.
