Praktische Tipps


)
Schieben Sie den Blinker nach hinten, um ihn auseinanderzunehmen.

)
Klemmen Sie den Steckverbinder des Zusatzblinkers ab.

)
Tauschen Sie die Blinkeranlage aus.
Gehen Sie beim Wiedereinbau in umgekehrter Reihenfolge vor.
Einen Ersatzblinker erhalten Sie beim PEUGEOT-Händlernetz oder bei einer qualifizier ten Fachwerkstatt.

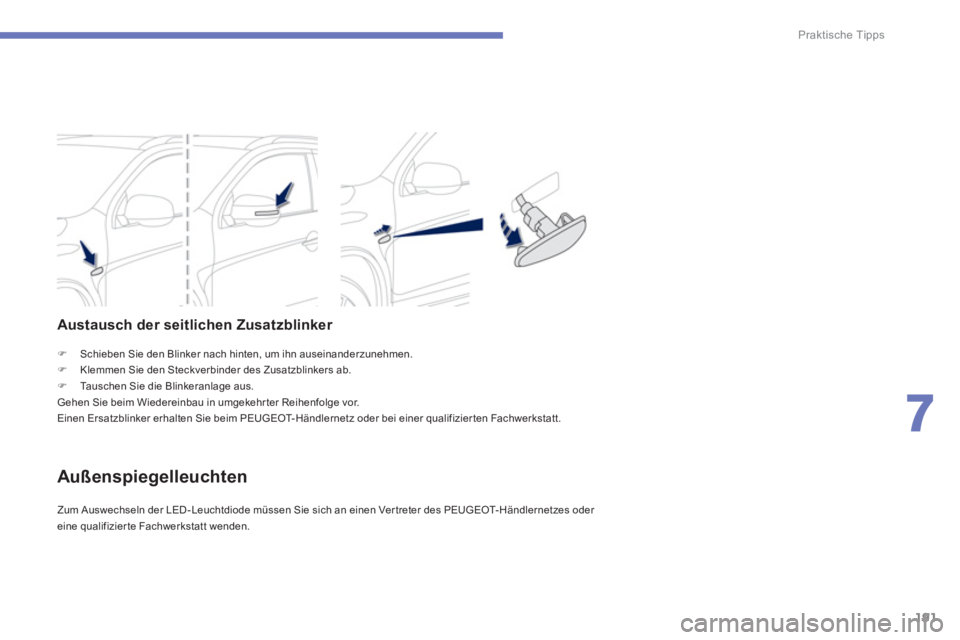

Austausch der seitlichen Zusatzblinker







Außenspiegelleuchten

Zum Auswechseln der LED - Leuchtdiode müssen Sie sich an einen Ver treter des PEUGEOT-Händlernetzes oder
eine qualifizier te Fachwerkstatt wenden.

192
Praktische Tipps


1.
Dritte Bremsleuchte
(Dioden)


2.
Kennzeichenbeleuchtung (W5W-5W)


3.
Nebelschlussleuchte
(W21W-21W)


4.
Rück fahrscheinwer fer ( W16W-16W )


5.
Blinkleuchten (WY21W-21W)


6.
Standleuchten (P21-5W)


7.
Standleuchten / Bremsleuchten
(W21-5W)

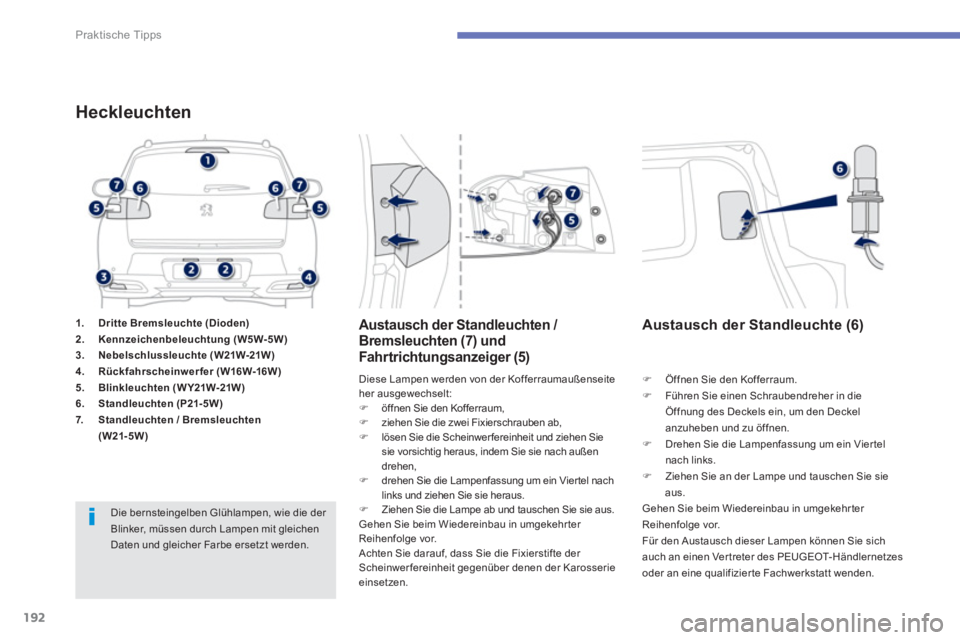

Heckleuchten


Die bernsteingelben Glühlampen, wie die der
Blinker, müssen durch Lampen mit gleichen
Daten und gleicher Farbe ersetzt werden.
Diese Lampen werden von der Kofferraumaußenseite
her ausgewechselt:


)
öffnen Sie den Kofferraum,

)
ziehen Sie die zwei Fixierschrauben ab,

)
lösen Sie die Scheinwerfereinheit und ziehen Sie
sie vorsichtig heraus, indem Sie sie nach außen
drehen,

)
drehen Sie die Lampenfassung um ein Viertel nach
links und ziehen Sie sie heraus.

)
Ziehen Sie die Lampe ab und tauschen Sie sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Achten Sie darauf, dass Sie die Fixierstifte der
Scheinwer fereinheit gegenüber denen der Karosserie
einsetzen.























Austausch der Standleuchten /
Bremsleuchten (7) und
Fahrtrichtungsanzeiger (5)


)
Öffnen Sie den Kofferraum.

)
Führen Sie einen Schraubendreher in die
Öffnung des Deckels ein, um den Deckel
anzuheben und zu öffnen.

)
Drehen Sie die Lampenfassung um ein Viertel
nach links.

)
Ziehen Sie an der Lampe und tauschen Sie sie
aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Für den Austausch dieser Lampen können Sie sich
auch an einen Ver treter des PEUGEOT-Händlernetzes
oder an eine qualifizier te Fachwerkstatt wenden.














Austausch der Standleuchte (6)

193
7
Praktische Tipps

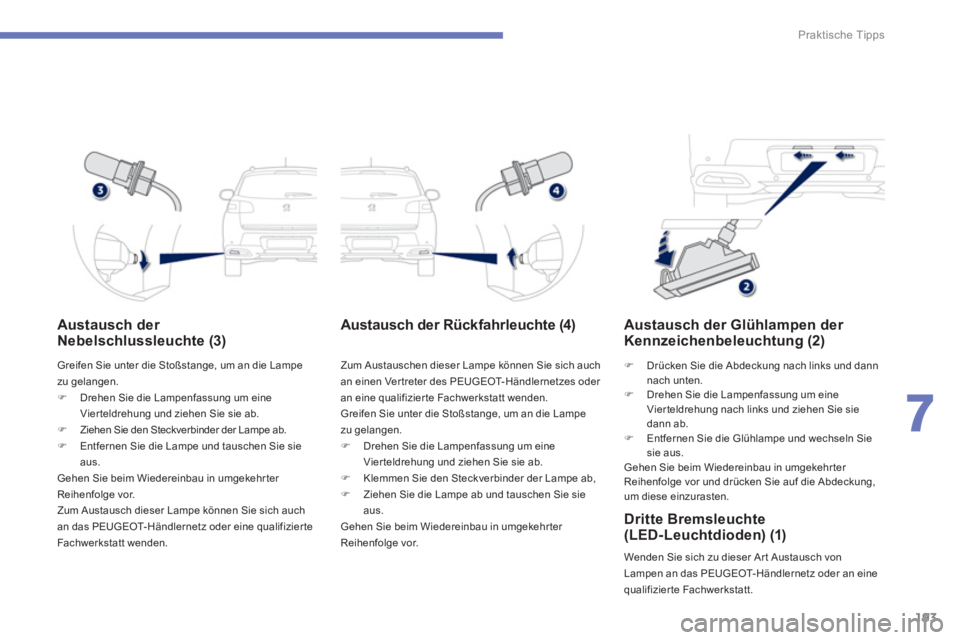

Austausch der
Nebelschlussleuchte (3)
Greifen Sie unter die Stoßstange, um an die Lampe
zu gelangen.


)
Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.

)
Ziehen Sie den Steckverbinder der Lampe ab.

)
Entfernen Sie die Lampe und tauschen Sie sie
aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Zum Austausch dieser Lampe können Sie sich auch
an das PEUGEOT-Händlernetz oder eine qualifizier te
Fachwerkstatt wenden.















Austausch der Rückfahrleuchte (4)

Zum Austauschen dieser Lampe können Sie sich auch
an einen Ver treter des PEUGEOT-Händlernetzes oder
an eine qualifizier te Fachwerkstatt wenden.
Greifen Sie unter die Stoßstange, um an die Lampe
zu gelangen.


)
Drehen Sie die Lampenfassung um eine
Vierteldrehung und ziehen Sie sie ab.

)
Klemmen Sie den Steckverbinder der Lampe ab,

)
Ziehen Sie die Lampe ab und tauschen Sie sie
aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.









Austausch der Glühlampen der
Kennzeichenbeleuchtung (2)


)
Drücken Sie die Abdeckung nach links und dann
nach unten.

)
Drehen Sie die Lampenfassung um eine
Vierteldrehung nach links und ziehen Sie sie
dann ab.

)
Entfernen Sie die Glühlampe und wechseln Sie
sie aus.
Gehen Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor und drücken Sie auf die Abdeckung,
um diese einzurasten.

















Dritte Bremsleuchte
(LED-Leuchtdioden) (1)
Wenden Sie sich zu dieser Ar t Austausch von
Lampen an das PEUGEOT-Händlernetz oder an eine
qualifizier te Fachwerkstatt.

194
Praktische Tipps

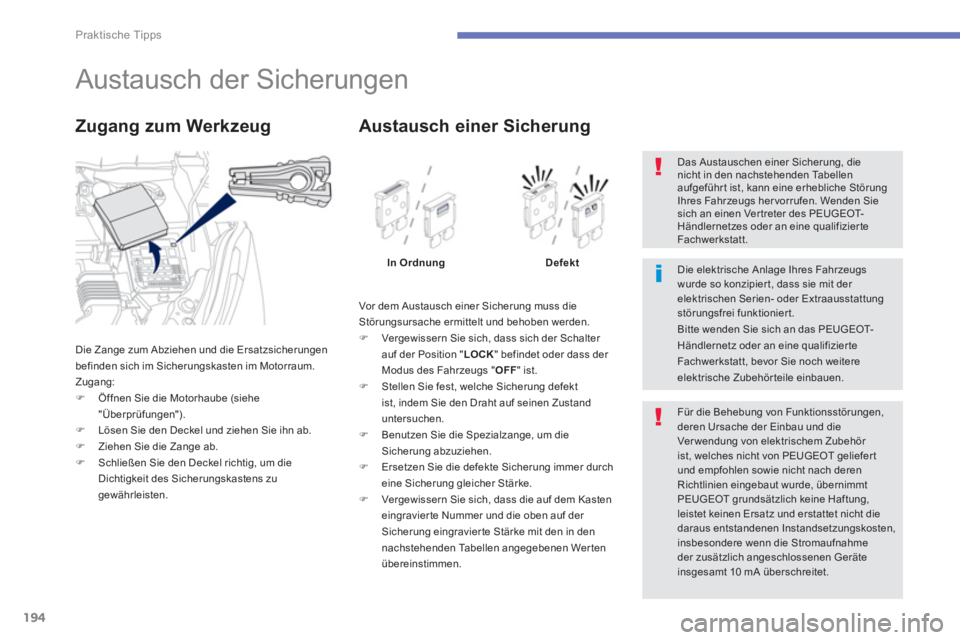

Austausch der Sicherungen

Die Zange zum Abziehen und die Ersatzsicherungen
befinden sich im Sicherungskasten im Motorraum.
Zugang:


)
Öffnen Sie die Motorhaube (siehe
"Überprüfungen").

)
Lösen Sie den Deckel und ziehen Sie ihn ab.

)
Ziehen Sie die Zange ab.

)
Schließen Sie den Deckel richtig, um die
Dichtigkeit des Sicherungskastens zu
gewährleisten.



Zugang zum Werkzeug

Vor dem Austausch einer Sicherung muss die
Störungsursache ermittelt und behoben werden.


)
Vergewissern Sie sich, dass sich der Schalter
auf der Position " LOCK
" befindet oder dass der
Modus des Fahrzeugs " OFF
" ist.

)
Stellen Sie fest, welche Sicherung defekt
ist, indem Sie den Draht auf seinen Zustand
untersuchen.


)
Benutzen Sie die Spezialzange, um die
Sicherung abzuziehen.

)
Ersetzen Sie die defekte Sicherung immer durch
eine Sicherung gleicher Stärke.

)
Vergewissern Sie sich, dass die auf dem Kasten
eingravier te Nummer und die oben auf der
Sicherung eingravier te Stärke mit den in den
nachstehenden Tabellen angegebenen Werten
übereinstimmen.


Austausch einer Sicherung

In Ordnung Defekt

Für die Behebung von Funktionsstörungen,
deren Ursache der Einbau und die
Ver wendung von elektrischem Zubehör
ist, welches nicht von PEUGEOT geliefer t
und empfohlen sowie nicht nach deren
Richtlinien eingebaut wurde, übernimmt
PEUGEOT grundsätzlich keine Haftung,
leistet keinen Ersatz und erstattet nicht die
daraus entstandenen Instandsetzungskosten,
insbesondere wenn die Stromaufnahme
der zusätzlich angeschlossenen Geräte
insgesamt 10 mA überschreitet.

Die elektrische Anlage Ihres Fahrzeugs
wurde so konzipier t, dass sie mit der
elektrischen Serien- oder Extraausstattung
störungsfrei funktionier t.
Bitte wenden Sie sich an das PEUGEOT-
Händlernetz oder an eine qualifizier te
Fachwerkstatt, bevor Sie noch weitere
elektrische Zubehör teile einbauen.
Das Austauschen einer Sicherung, die
nicht in den nachstehenden Tabellen
aufgeführ t ist, kann eine erhebliche Störung
Ihres Fahrzeugs her vorrufen. Wenden Sie
sich an einen Ver treter des PEUGEOT-
Händlernetzes oder an eine qualifizier te
Fachwerkstatt.

195
7
Praktische Tipps

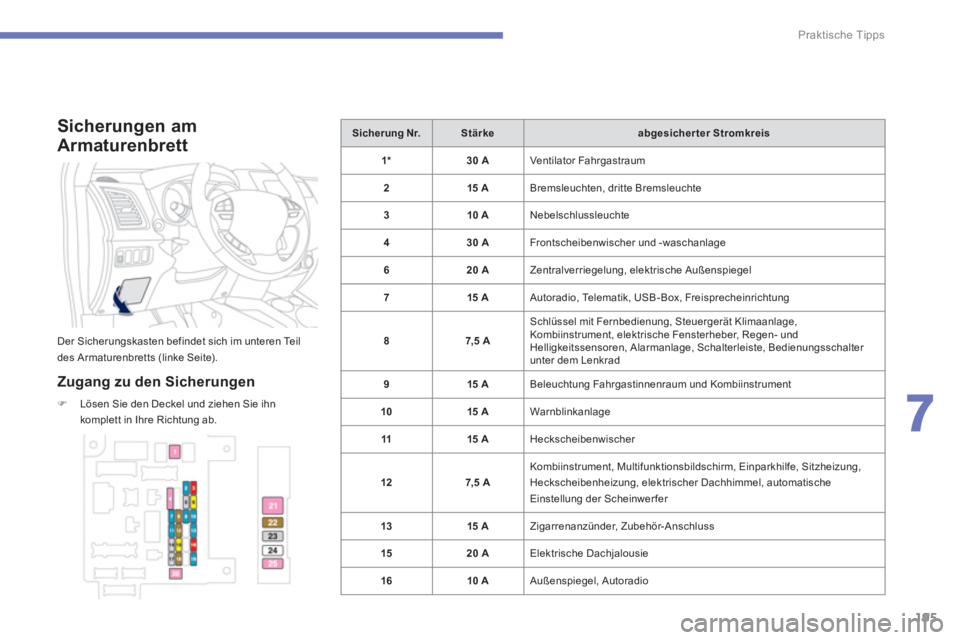

Sicherungen am
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts (linke Seite).

Zugang zu den Sicherungen



)
Lösen Sie den Deckel und ziehen Sie ihn
komplett in Ihre Richtung ab.

Sicherung Nr.


Stärke



abgesicherter Stromkreis




1*



30 A

Ventilator Fahrgastraum


2



15 A

Bremsleuchten, dritte Bremsleuchte


3



10 A

Nebelschlussleuchte


4



30 A

Frontscheibenwischer und -waschanlage


6



20 A

Zentralverriegelung, elektrische Außenspiegel


7



15 A

Autoradio, Telematik, USB- Box, Freisprecheinrichtung


8



7,5 A

Schlüssel mit Fernbedienung, Steuergerät Klimaanlage,
Kombiinstrument, elektrische Fensterheber, Regen- und
Helligkeitssensoren, Alarmanlage, Schalterleiste, Bedienungsschalter
unter dem Lenkrad


9



15 A

Beleuchtung Fahrgastinnenraum und Kombiinstrument


10



15 A

Warnblinkanlage


11



15 A

Heckscheibenwischer


12



7,5 A

Kombiinstrument, Multifunktionsbildschirm, Einparkhilfe, Sitzheizung,
Heckscheibenheizung, elektrischer Dachhimmel, automatische
Einstellung der Scheinwer fer


13



15 A

Zigarrenanzünder, Zubehör-Anschluss


15



20 A

Elektrische Dachjalousie


16



10 A

Außenspiegel, Autoradio

196
Praktische Tipps
* Die Großsicherungen stellen einen zusätzlichen Schutz für die elektrischen Systeme dar. Alle
diesbezüglichen Reparaturarbeiten müssen von einem Ver treter des PEUGEOT-Händlernetzes oder
von einer qualifizier ten Fachwerkstatt durchgeführ t werden.

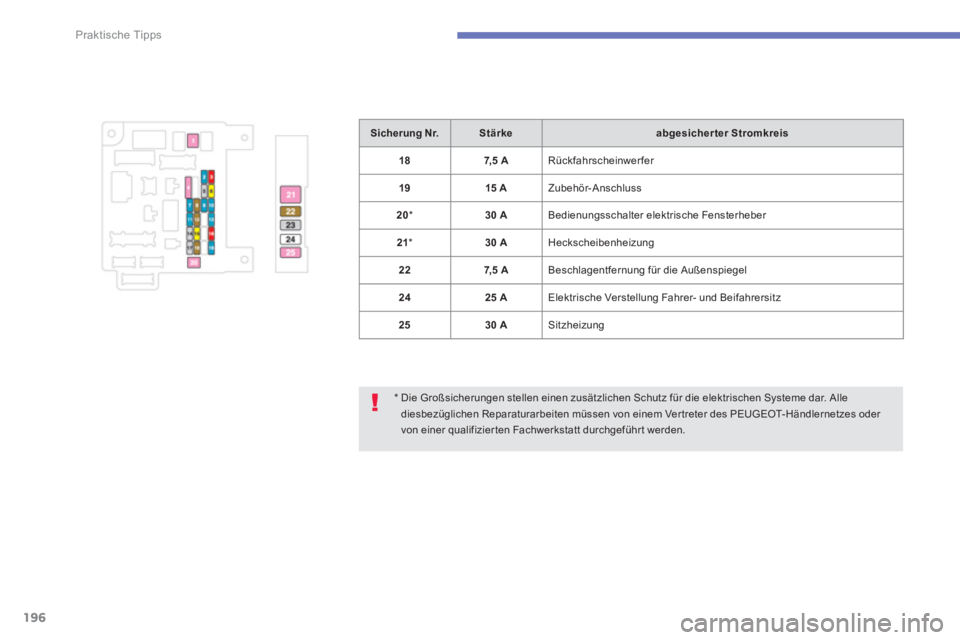

Sicherung Nr.


Stärke



abgesicherter Stromkreis




18



7,5 A

Rückfahrscheinwerfer


19



15 A

Zubehör-Anschluss


20
*

30 A

Bedienungsschalter elektrische Fensterheber


21
*

30 A

Heckscheibenheizung


22



7,5 A

Beschlagentfernung für die Außenspiegel


24



25 A

Elektrische Verstellung Fahrer- und Beifahrersitz


25



30 A

Sitzheizung

197
7
Praktische Tipps

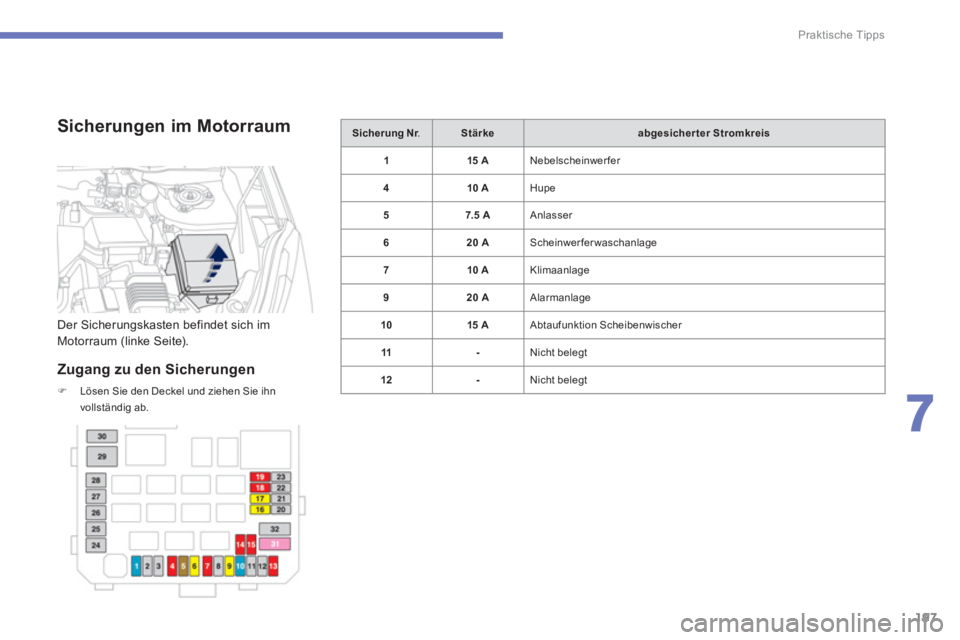

Sicherungen im Motorraum


Zugang zu den Sicherungen



)
Lösen Sie den Deckel und ziehen Sie ihn
vollständig ab.

Sicherung Nr
.

Stärke



abgesicherter Stromkreis




1



15 A

Nebelscheinwerfer


4



10 A

Hupe


5



7.5 A

Anlasser


6



20 A

Scheinwerferwaschanlage


7



10 A

Klimaanlage


9



20 A

Alarmanlage


10



15 A

Abtaufunktion Scheibenwischer


11



-

Nicht belegt


12



-

Nicht belegt

Der Sicherungskasten befindet sich im
Motorraum (linke Seite).

198
Praktische Tipps

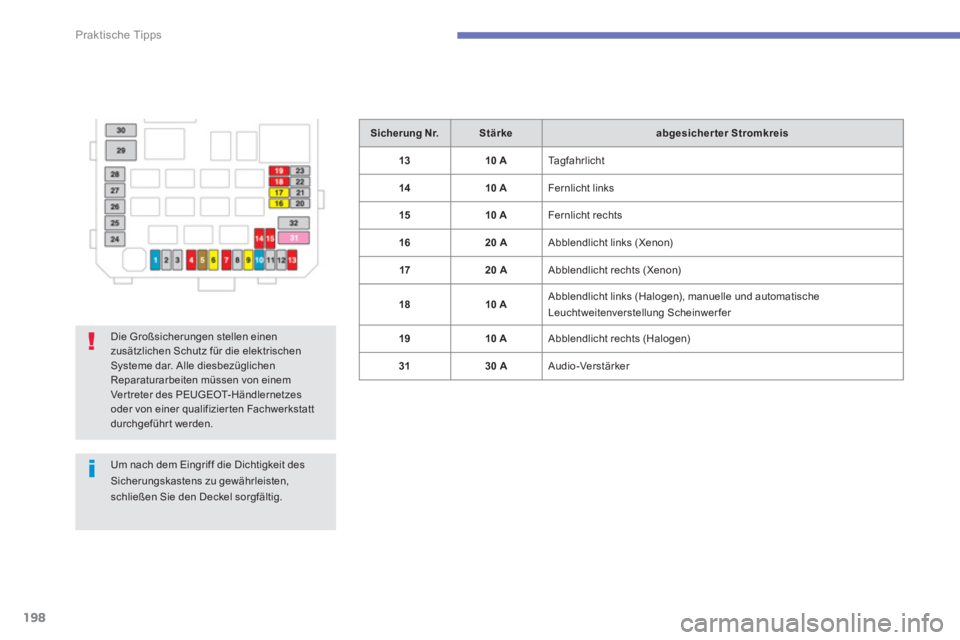

Sicherung Nr.


Stärke



abgesicherter Stromkreis




13



10 A

Tagfahrlicht


14



10 A

Fernlicht links


15



10 A

Fernlicht rechts


16



20 A

Abblendlicht links (Xenon)


17



20 A

Abblendlicht rechts (Xenon)


18



10 A

Abblendlicht links (Halogen), manuelle und automatische
Leuchtweitenverstellung Scheinwerfer


19



10 A

Abblendlicht rechts (Halogen)


31



30 A

Audio-Verstärker
Die Großsicherungen stellen einen
zusätzlichen Schutz für die elektrischen
Systeme dar. Alle diesbezüglichen
Reparaturarbeiten müssen von einem
Ver treter des PEUGEOT-Händlernetzes
oder von einer qualifizier ten Fachwerkstatt
durchgeführ t werden.

Um nach dem Eingriff die Dichtigkeit des
Sicherungskastens zu gewährleisten,
schließen Sie den Deckel sorgfältig.
