2014 PEUGEOT 4008 Betriebsanleitungen (in German)

167
6
Sicherheit

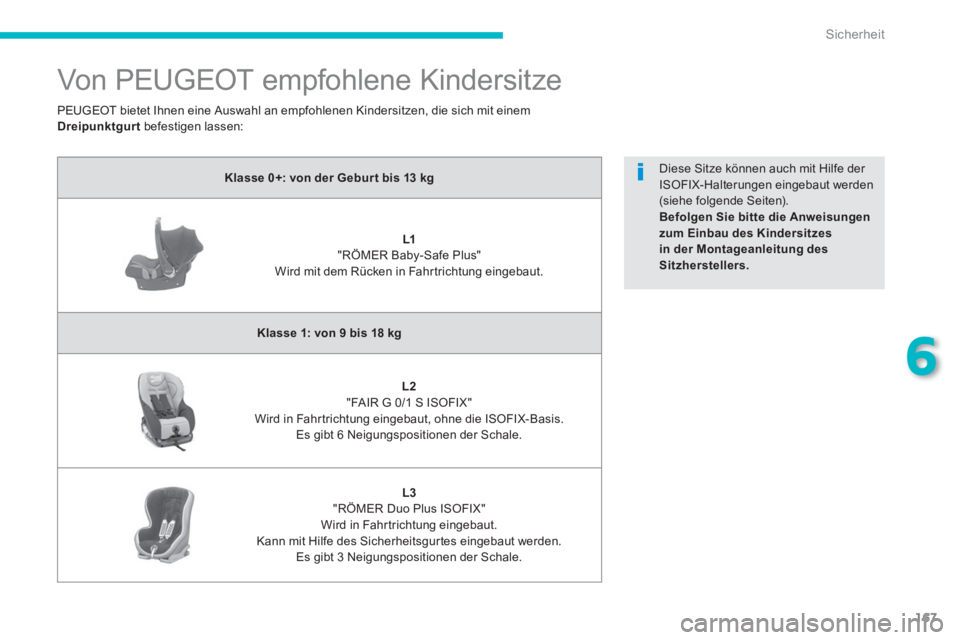

Von PEUGEOT empfohlene Kindersitze



Klasse 0+: von der Gebur t bis 13 kg






L1


"RÖMER Baby-Safe Plus"
Wird mit dem Rücken in Fahrtrichtung eingebaut.


Klasse 1: von 9 bis 18 kg






L2


"FAIR G 0/1 S ISOFIX"
Wird in Fahrtrichtung eingebaut, ohne die ISOFIX-Basis.
Es gibt 6 Neigungspositionen der Schale.




L3


"RÖMER Duo Plus ISOFIX"
Wird in Fahrtrichtung eingebaut.
Kann mit Hilfe des Sicherheitsgurtes eingebaut werden.
Es gibt 3 Neigungspositionen der Schale. PEUGEOT bietet Ihnen eine Auswahl an empfohlenen Kindersitzen, die sich mit einem
Dreipunktgurt
befestigen lassen:
Diese Sitze können auch mit Hilfe der
ISOFIX-Halterungen eingebaut werden
(siehe folgende Seiten).

Befolgen Sie bitte die Anweisungen
zum Einbau des Kindersitzes
in der Montageanleitung des
Sitzherstellers.

168
Sicherheit










Einbau von Kindersitzen mit Gurtbefestigung
Gemäß den europäischen Bestimmungen sind in dieser Tabelle die Einbaumöglichkeiten für Kindersitze aufgeführt, die mit einem Sicherheitsgurt
befestigt werden und die je nach Gewicht des Kindes und Einbauplatz im Fahrzeug als Universalsitze (a) zugelassen sind.


Einbauplatz



Gewicht des Kindes und Richtalter




unter 13 kg

(Klasse 0 (b) und 0+)
bis ≈ 1 Jahr

9 bis 18 kg

(Klasse 1)
1 bis ≈ 3 Jahre

15 bis 25 kg

(Klasse 2)
3 bis ≈ 6 Jahre

22 bis 36 kg

(Klasse 3)
6 bis ≈ 10 Jahre
Beifahrersitz (c) mit
aktiviertem Airbag

X



X



X



X


Beifahrersitz (c) mit
deaktiviertem Airbag

L1



L2, L3



X



X


Seitliche Rücksitze
(zweite Sitzreihe) (d)

U



U



U



U


Mittlerer Rücksitz
(zweite Sitzreihe) (d)

L1



L2, L3



X



X

169
6
Sicherheit

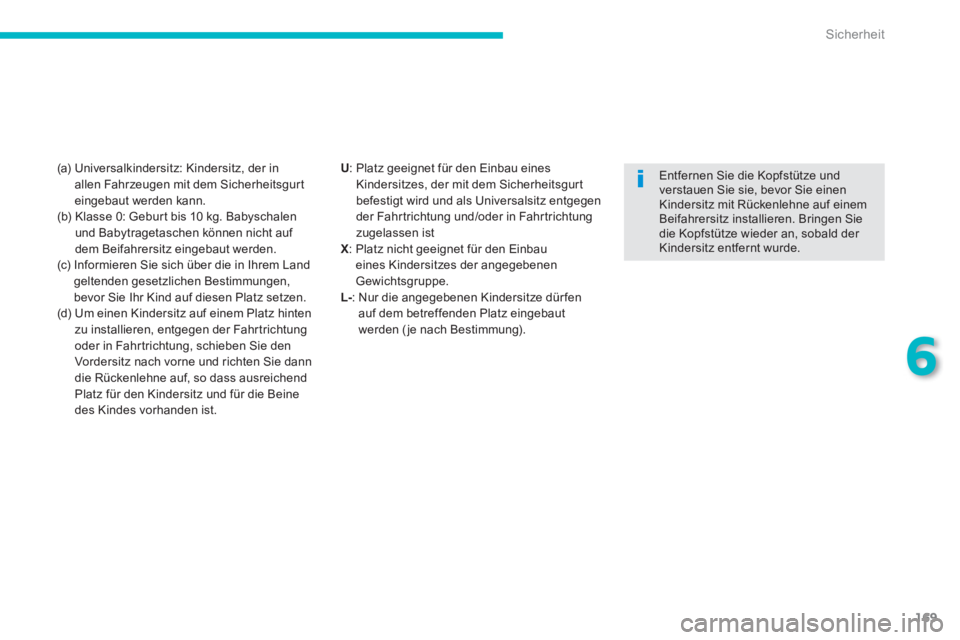

(a) Universalkindersitz: Kindersitz, der in
allen Fahrzeugen mit dem Sicherheitsgurt
eingebaut werden kann.
(b) Klasse 0: Geburt bis 10 kg. Babyschalen
und Babytragetaschen können nicht auf
dem Beifahrersitz eingebaut werden.
(c) Informieren Sie sich über die in Ihrem Land
geltenden gesetzlichen Bestimmungen,
bevor Sie Ihr Kind auf diesen Platz setzen.
(d) Um einen Kindersitz auf einem Platz hinten
zu installieren, entgegen der Fahrtrichtung
oder in Fahrtrichtung, schieben Sie den
Vordersitz nach vorne und richten Sie dann
die Rückenlehne auf, so dass ausreichend
Platz für den Kindersitz und für die Beine
des Kindes vorhanden ist.
Entfernen Sie die Kopfstütze und
verstauen Sie sie, bevor Sie einen
Kindersitz mit Rückenlehne auf einem
Beifahrersitz installieren. Bringen Sie
die Kopfstütze wieder an, sobald der
Kindersitz entfernt wurde.
U
: Platz geeignet für den Einbau eines
Kindersitzes, der mit dem Sicherheitsgurt
befestigt wird und als Universalsitz entgegen
der Fahrtrichtung und/oder in Fahrtrichtung
zugelassen ist

X
: Platz nicht geeignet für den Einbau
eines Kindersitzes der angegebenen
Gewichtsgruppe.

L-
: Nur die angegebenen Kindersitze dür fen
auf dem betreffenden Platz eingebaut
werden ( je nach Bestimmung).

170
Sicherheit

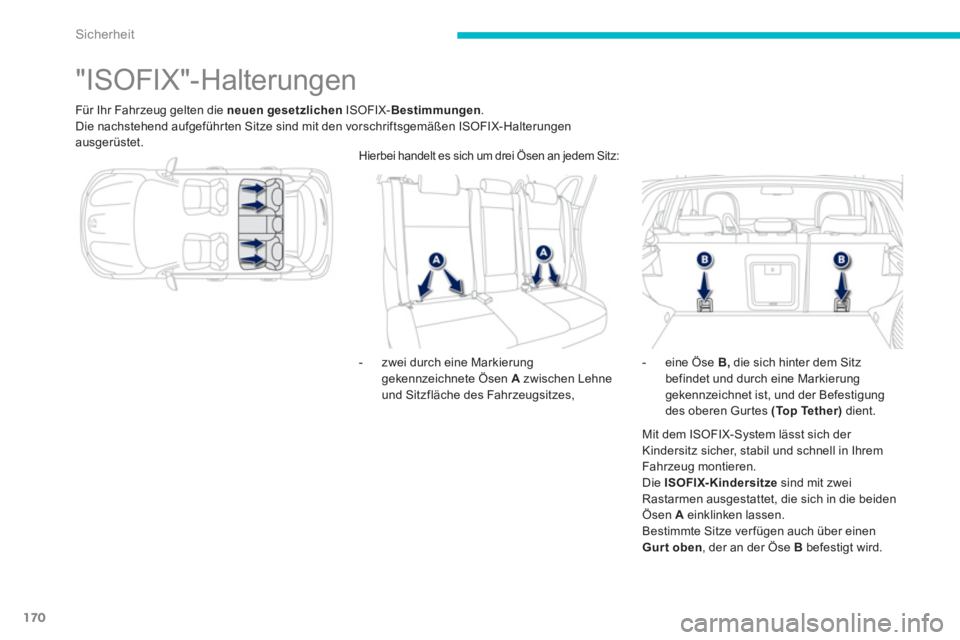

"ISOFIX"-Halterungen

Für Ihr Fahrzeug gelten die neuen gesetzlichen
ISOFIX- Bestimmungen
.
Die nachstehend aufgeführten Sitze sind mit den vorschriftsgemäßen ISOFIX-Halterungen
ausgerüstet.


- zwei durch eine Markierung
gekennzeichnete Ösen A
zwischen Lehne
und Sitzfläche des Fahrzeugsitzes,
- eine Öse B,
die sich hinter dem Sitz
befindet und durch eine Markierung
gekennzeichnet ist, und der Befestigung
des oberen Gurtes (Top Tether)
dient.
Mit dem ISOFIX-System lässt sich der
Kindersitz sicher, stabil und schnell in Ihrem
Fahrzeug montieren.
Die ISOFIX-Kindersitze
sind mit zwei
Rastarmen ausgestattet, die sich in die beiden
Ösen A
einklinken lassen.
Bestimmte Sitze ver fügen auch über einen
Gurt oben
, der an der Öse B
befestigt wird.

Hierbei handelt es sich um drei Ösen an jedem Sitz:

171
6
Sicherheit

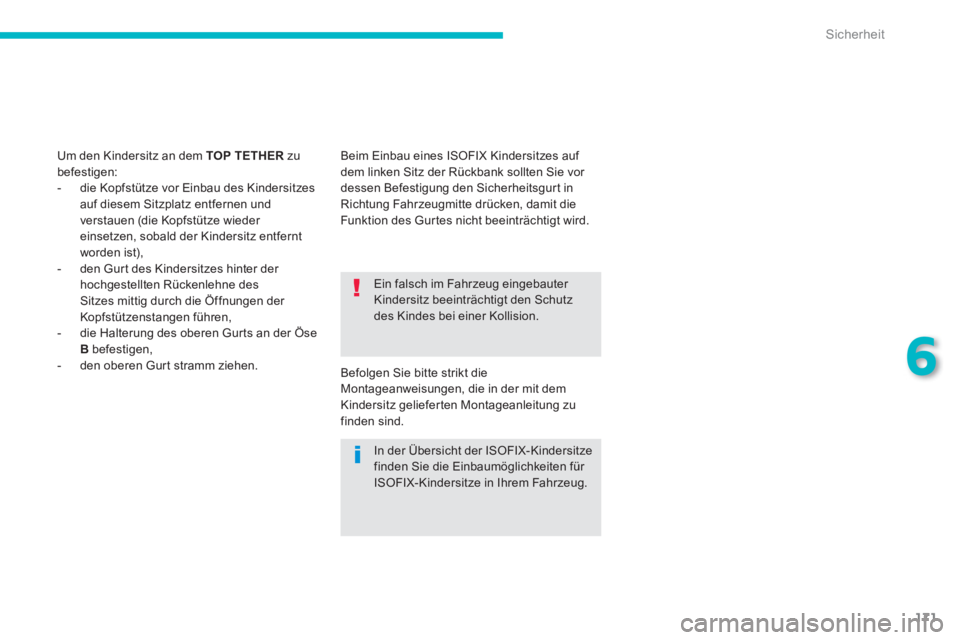

Ein falsch im Fahrzeug eingebauter
Kindersitz beeinträchtigt den Schutz
des Kindes bei einer Kollision.
In der Übersicht der ISOFIX-Kindersitze
finden Sie die Einbaumöglichkeiten für
ISOFIX-Kindersitze in Ihrem Fahrzeug. Um den Kindersitz an dem TOP TETHER
zu
befestigen:


- die Kopfstütze vor Einbau des Kindersitzes
auf diesem Sitzplatz entfernen und
verstauen (die Kopfstütze wieder
einsetzen, sobald der Kindersitz entfernt
worden ist),

- den Gurt des Kindersitzes hinter der
hochgestellten Rückenlehne des
Sitzes mittig durch die Öffnungen der
Kopfstützenstangen führen,

- die Halterung des oberen Gurts an der Öse
B
befestigen,

- den oberen Gurt stramm ziehen. Beim Einbau eines ISOFIX Kindersitzes auf
dem linken Sitz der Rückbank sollten Sie vor
dessen Befestigung den Sicherheitsgurt in
Richtung Fahrzeugmitte drücken, damit die
Funktion des Gurtes nicht beeinträchtigt wird.
Befolgen Sie bitte strikt die
Montageanweisungen, die in der mit dem
Kindersitz gelieferten Montageanleitung zu
finden sind.

172
Sicherheit

















Von PEUGEOT empfohlene ISOFIX-Kindersitze

Diese Kindersitze können auch auf Plätzen ohne ISOFIX-Halterung montiert werden.
In diesem Fall müssen sie unbedingt mit dem Dreipunktgurt am Fahrzeugsitz befestigt werden.

Befolgen Sie bitte die Anweisungen zum Einbau des Kindersitzes in der Montageanleitung des Sitzherstellers.

PEUGEOT bietet eine Reihe von zugelassenen Kindersitzen an, die mit Hilfe der ISOFIX-Halterungen fixiert werden.


Klasse 0+: bis 13 kg




IL1


RÖMER Baby- Safe Plus und die Basis Baby- Safe plus ISOFIX


Wird mit Rücken in Fahrtrichtung mit Hilfe einer ISOFIX-Basis eingebaut,
die an den Ösen A
befestigt wird.
Die Basis ver fügt über eine höhenverstellbare Stützvorrichtung.


IL2


FAIR G 0/1 S und die Basis RWF ISOFIX




Wird mit Rücken in Fahrtrichtung mit Hilfe einer ISOFIX-Basis eingebaut,
die an den Ösen A
befestigt wird.
Die Basis ver fügt über eine Stützvorrichtung.
6 Neigungspositionen der Schale
Diese Konfiguration ist Kindern vorbehalten, die weniger als 13 kg wiegen.

173
6
Sicherheit


Klasse 1: 9 bis 18 kg




IL3


RÖMER Duo Plus ISOFIX





Wird in Fahrtrichtung eingebaut.
Wird an den Ösen A
sowie an der Öse B
, die man TOP TETHER nennt,
mit Hilfe des Gurtes oben befestigt.
3 Neigungspositionen der Schale


IL4


FAIR G 0/1 S und die Basis FWF ISOFIX





Wird mit Rücken in Fahrtrichtung mit Hilfe einer ISOFIX-Basis eingebaut, die mit den Ösen A

befestigt wird.
Die Basis enthält eine Stützvorrichtung.
6 Neigungspositionen der Schale
Diese Konfiguration eignet sich für Kinder, die schwerer als 13 kg sind.
Diese Kindersitze können auch auf Plätzen ohne ISOFIX-Halterung montiert werden.
In diesem Fall müssen sie unbedingt mit dem Dreipunktgurt am Fahrzeugsitz befestigt werden.

Befolgen Sie bitte die Anweisungen zum Einbau des Kindersitzes in der Montageanleitung des Sitzherstellers.

174
Sicherheit

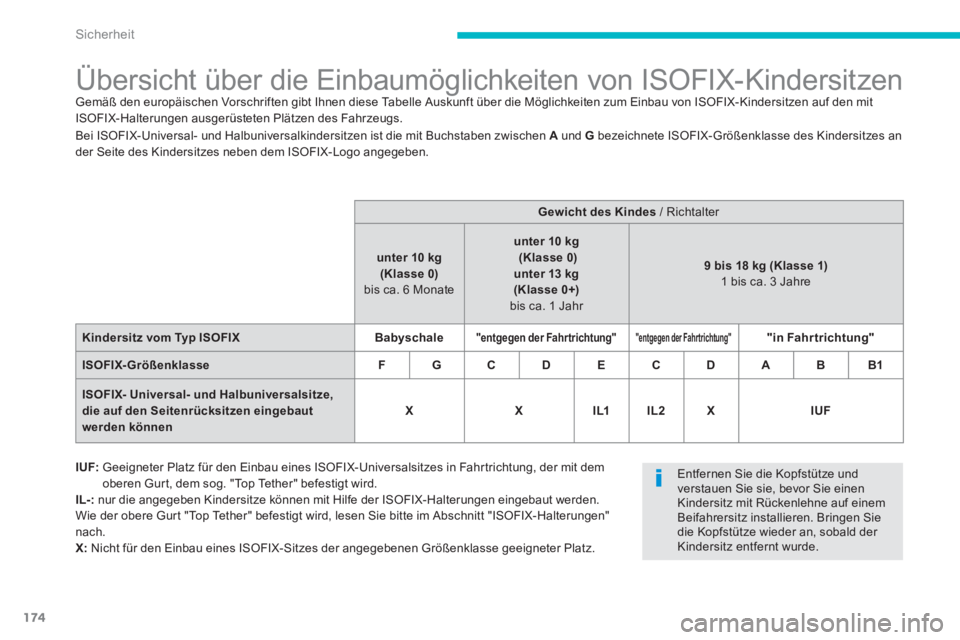

Übersicht über die Einbaumöglichkeiten von ISOFIX-Kindersitzen
Gemäß den europäischen Vorschriften gibt Ihnen diese Tabelle Auskunft über die Möglichkeiten zum Einbau von ISOFIX-Kindersitzen auf den mit
ISOFIX-Halterungen ausgerüsteten Plätzen des Fahrzeugs.
Bei ISOFIX-Universal- und Halbuniversalkindersitzen ist die mit Buchstaben zwischen A
und G
bezeichnete ISOFIX-Größenklasse des Kindersitzes an
der Seite des Kindersitzes neben dem ISOFIX-Logo angegeben.




Gewicht des Kindes
/ Richtalter


unter 10 kg
(Klasse 0)

bis ca. 6 Monate

unter 10 kg
(Klasse 0)


unter 13 kg
(Klasse 0+)

bis ca. 1 Jahr

9 bis 18 kg (Klasse 1)

1 bis ca. 3 Jahre


Kindersitz vom Typ ISOFIX



Babyschale





"entgegen der Fahrtrichtung"



"entgegen der Fahrtrichtung"




"in Fahrtrichtung"




ISOFIX-Größenklasse



F



G



C



D



E



C



D



A



B



B1




ISOFIX-
Universal- und Halbuniversalsitze,
die auf den Seitenrücksitzen eingebaut
werden können



X



X



IL1



IL2



X



IUF



IUF:
Geeigneter Platz für den Einbau eines ISOFIX-Universalsitzes in Fahrtrichtung, der mit dem
oberen Gurt, dem sog. "Top Tether" befestigt wird.

IL-:
nur die angegeben Kindersitze können mit Hilfe der ISOFIX-Halterungen eingebaut werden.
Wie der obere Gurt "Top Tether" befestigt wird, lesen Sie bitte im Abschnitt "ISOFIX-Halterungen"
nach.

X:
Nicht für den Einbau eines ISOFIX-Sitzes der angegebenen Größenklasse geeigneter Platz.
Entfernen Sie die Kopfstütze und
verstauen Sie sie, bevor Sie einen
Kindersitz mit Rückenlehne auf einem
Beifahrersitz installieren. Bringen Sie
die Kopfstütze wieder an, sobald der
Kindersitz entfernt wurde.
