2014 Peugeot 308 Manual do proprietário (in Portuguese)

239
7
Informações práticas
308_pt_Chap07_info pratiques_ed02-2013
Luzes de mudança de direcção laterais integradas
Para a substituição destas lâmpadas, deve consultar uma oficina qualificada ou a rede P E U G E O T.
Para a substituição do diodo electroluminescente-LED, deve consultar uma oficina qualificada ou a rede PEUGEOT.
Luzes de nevoeiro
 Desencaixe o embelezador, puxando a parte superior (entalhe).  Desaparafuse os dois parafusos para retirar o bloco da sua sede.
 Desligue o conector.  Desaperte o porta-lâmpadas (1/4 de volta).  Retire o porta-lâmpadas.  Substitua a lâmpada com defeito. Para montar novamente, efectue as operações
pela ordem inversa e pressione o embelezador para o colocar no local correcto.
Focos dos retrovisores
exteriores

240
Informações práticas
308_pt_Chap07_info pratiques_ed02-2013
1. Luzes de presença (díodos eletroluminescentes LEDs).2. Luzes de marcha-atrás (W16W).3. Luzes de mudança de direcção (PY21W âmbar).4. Luzes de travagem (díodos eletroluminescentes LEDs).5. Luzes de nevoeiro (P21W).
Luzes traseiras (berlina)
Díodos eletroluminescentes-LEDs
Para a substituição, consulte a rede PEUGEOT ou uma oficina qualificada.
Luzes de marcha-atrás, indicadores de direcção (nos guarda-lamas)
 Desligue o conector da luz.  Retire a porca de fixação da luz.  Remova com cuidado a luz pelo exterior.  Roda o porta-lâmpadas (um quarto de volta) e substitua a lâmpada. Para montar novamente, efectuar estas operações pela ordem inversa.
 Abra a porta da mala e retire a tampa de acesso.

241
7
Informações práticas
308_pt_Chap07_info pratiques_ed02-2013
 Desapertar as duas tampas de acesso esquerda e direita.  Desaparafusar os parafusos situados em cada abertura.  Desapertar a guarnição da mala para aceder ao conector da luz.  Desligue o conector da luz.  Retire a porca de fixação da luz.  Retire com cuidado a luz pelo exterior.  Rode o porta-lâmpadas (um quarto de volta) e substitua a lâmpada. Para montar novamente, efectue estas operações pela ordem inversa.
Luzes de nevoeiro (porta da mala)
 Abra a porta da mala, de seguida, retire a protecção de plástico.

242
Informações práticas
308_pt_Chap07_info pratiques_ed02-2013

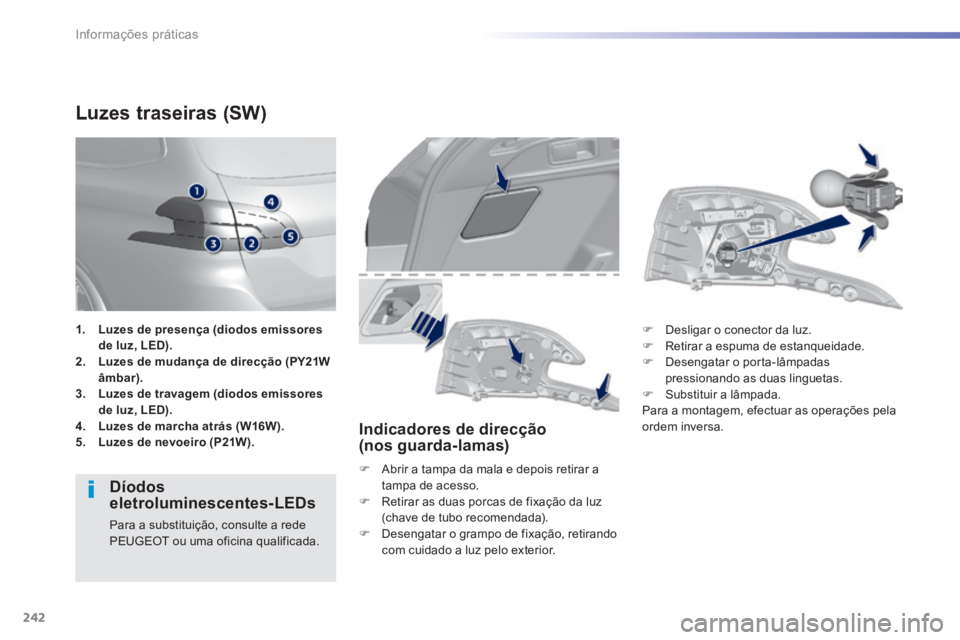

Luzes traseiras (SW)
Díodos eletroluminescentes-LEDs
Para a substituição, consulte a rede PEUGEOT ou uma oficina qualificada.
Indicadores de direcção (nos guarda-lamas)
 Abrir a tampa da mala e depois retirar a tampa de acesso.  Retirar as duas porcas de fixação da luz (chave de tubo recomendada).  Desengatar o grampo de fixação, retirando com cuidado a luz pelo exterior.
 Desligar o conector da luz.  Retirar a espuma de estanqueidade.  Desengatar o porta-lâmpadas pressionando as duas linguetas.  Substituir a lâmpada. Para a montagem, efectuar as operações pela ordem inversa.
1. Luzes de presença (diodos emissores de luz, LED).2. Luzes de mudança de direcção (PY21W âmbar).3. Luzes de travagem (diodos emissores de luz, LED).4. Luzes de marcha atrás (W16W).
5. Luzes de nevoeiro (P21W).

243
7
Informações práticas
308_pt_Chap07_info pratiques_ed02-2013
Luzes de marcha-atrás, faróis de nevoeiro (tampa da mala)
 Abrir a tampa da mala, de seguida, retirar a tampa de acesso.
 Retirar com cuidado a luz pelo exterior.  Desligar o conector da luz.  Faróis de nevoeiro: desengatar o porta-lâmpadas pressionando as duas linguetas e depois substituir a lâmpada.  Luz de marcha-atrás: rodar um quarto de volta o porta-lâmpadas e depois substituir a lâmpada. Para a montagem, efectuar estas operações no sentido inverso.
 Retirar a porca de fixação da luz.

244
Informações práticas
308_pt_Chap07_info pratiques_ed02-2013
Para a substituição deste tipo de luz, consulte a rede PEUGEOT ou uma oficina qualificada.
Terceira luz de travagem (díodos electroluminescentes-LED)
Luzes da chapa de matrícula (W5W)
Para a montagem, pressione a parte transparente para a desencaixar.
 Insira uma chave de parafusos fina num dos entalhes no exterior da parte transparente.  Empurre para o exterior para desencaixar.  Retire a parte transparente.  Substitua a lâmpada com defeito.

245
7
Informações práticas
308_pt_Chap07_info pratiques_ed02-2013
 Desencaixe a tampa puxando a parte superior esquerda e, em seguida, a direita.  Liberte totalmente a tampa e rode-a.

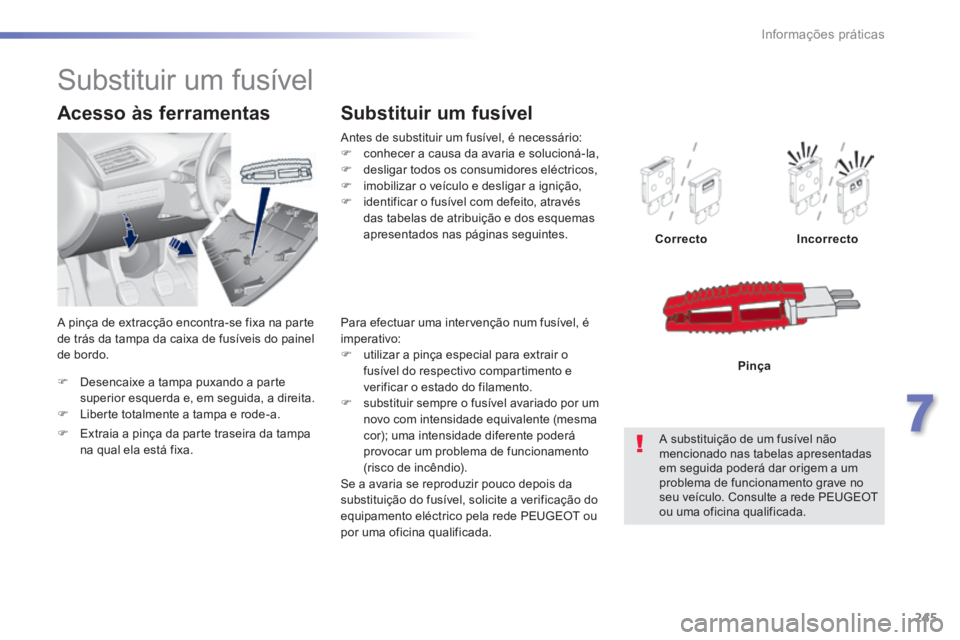

Acesso às ferramentas
Antes de substituir um fusível, é necessário:  conhecer a causa da avaria e solucioná-la,  desligar todos os consumidores eléctricos,  imobilizar o veículo e desligar a ignição,  identificar o fusível com defeito, através das tabelas de atribuição e dos esquemas apresentados nas páginas seguintes.
Substituir um fusível
CorrectoIncorrecto
A substituição de um fusível não mencionado nas tabelas apresentadas em seguida poderá dar origem a um problema de funcionamento grave no seu veículo. Consulte a rede PEUGEOT ou uma oficina qualificada.
Pinça
Substituir um fusível
Para efectuar uma intervenção num fusível, é imperativo:  utilizar a pinça especial para extrair o fusível do respectivo compartimento e verificar o estado do filamento.  substituir sempre o fusível avariado por um novo com intensidade equivalente (mesma cor); uma intensidade diferente poderá provocar um problema de funcionamento (risco de incêndio). Se a avaria se reproduzir pouco depois da substituição do fusível, solicite a verificação do equipamento eléctrico pela rede PEUGEOT ou por uma oficina qualificada.
 Extraia a pinça da parte traseira da tampa na qual ela está fixa.
A pinça de extracção encontra-se fixa na parte de trás da tampa da caixa de fusíveis do painel de bordo.

246
Informações práticas
308_pt_Chap07_info pratiques_ed02-2013

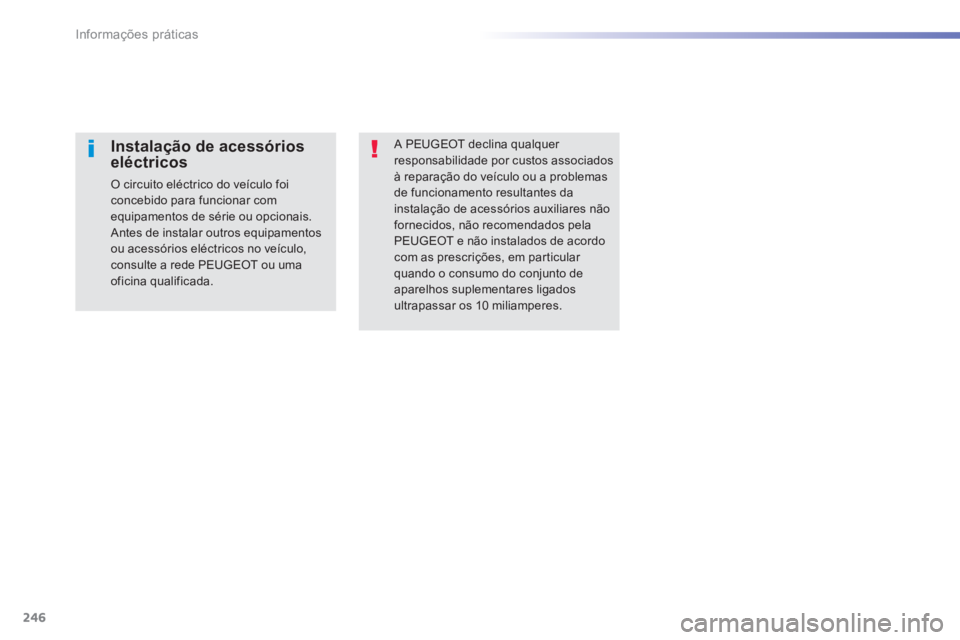

A PEUGEOT declina qualquer responsabilidade por custos associados à reparação do veículo ou a problemas de funcionamento resultantes da instalação de acessórios auxiliares não fornecidos, não recomendados pela PEUGEOT e não instalados de acordo com as prescrições, em particular quando o consumo do conjunto de aparelhos suplementares ligados ultrapassar os 10 miliamperes.
Instalação de acessórios eléctricos
O circuito eléctrico do veículo foi concebido para funcionar com equipamentos de série ou opcionais. Antes de instalar outros equipamentos ou acessórios eléctricos no veículo, consulte a rede PEUGEOT ou uma oficina qualificada.
