2014 Peugeot 208 Упутство за употребу (in Serbian)

167
7
Praktične informacije



1.
Stop svetla (P21W).


2.
Svetla za vožnju unazad (R10W).


3.
Pokazivači pravca (

PY21W
ćilibar).


4.
Poziciona svetla (LED-diode).

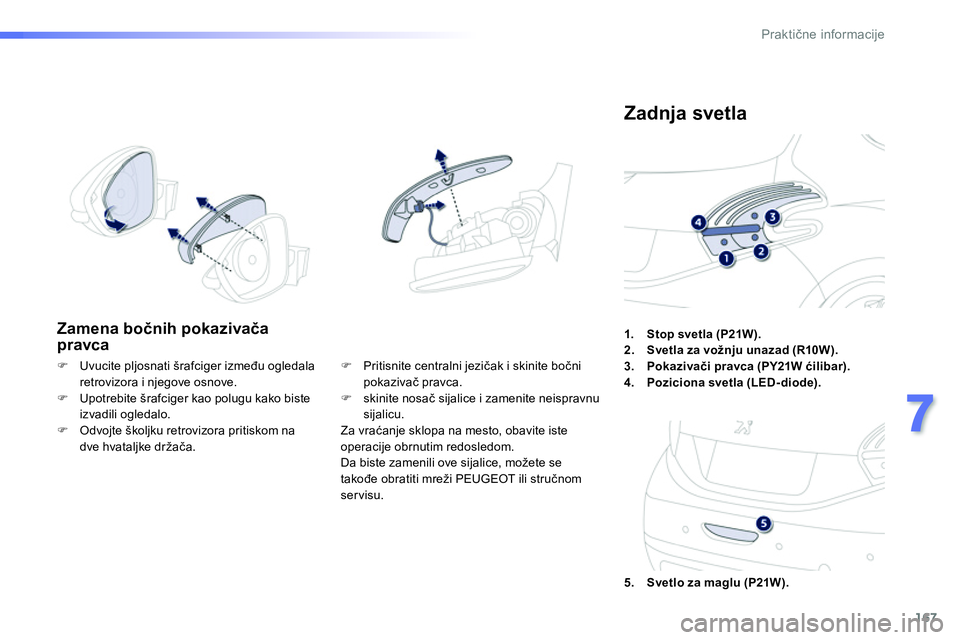

Zadnja svetla


5.
Svetlo za maglu (P21W).











Zamena bočnih pokazivača
pravca

)
Pritisnite centralni jezičak i skinite bočni
pokazivač pravca.

)
skinite nosač sijalice i zamenite neispravnu
sijalicu.
Za vraćanje sklopa na mesto, obavite iste
operacije obrnutim redosledom.
Da biste zamenili ove sijalice, možete se
takođe obratiti mreži PEUGEOT ili stručnom
servisu.


)
Uvucite pljosnati šrafciger između ogledala
retrovizora i njegove osnove.

)
Upotrebite šrafciger kao polugu kako biste
izvadili ogledalo.

)
Odvojte školjku retrovizora pritiskom na
dve hvataljke držača.

168
Praktične informacije

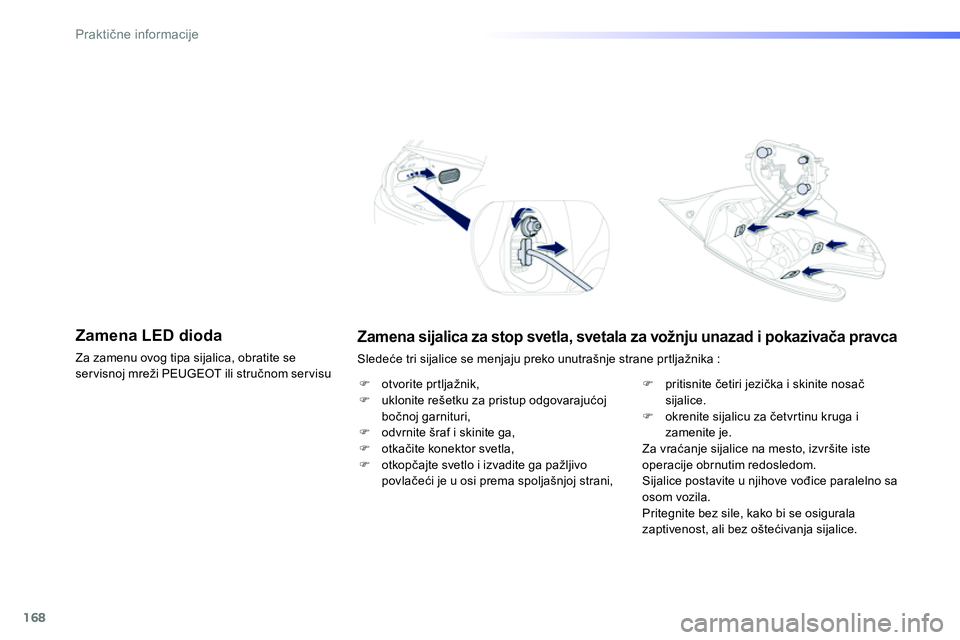

Zamena sijalica za stop svetla, svetala za vožnju unazad i pokazivača pravca

Sledeće tri sijalice se menjaju preko unutrašnje strane prtljažnika :


)
otvorite prtljažnik,

)
uklonite rešetku za pristup odgovarajućoj
bočnoj garnituri,

)
odvrnite šraf i skinite ga,

)
otkačite konektor svetla,

)
otkopčajte svetlo i izvadite ga pažljivo
povlačeći je u osi prema spoljašnjoj strani,
)
pritisnite četiri jezička i skinite nosač
sijalice.

)
okrenite sijalicu za četvrtinu kruga i
zamenite je.
Za vraćanje sijalice na mesto, izvršite iste
operacije obrnutim redosledom.
Sijalice postavite u njihove vođice paralelno sa
osom vozila.
Pritegnite bez sile, kako bi se osigurala
zaptivenost, ali bez oštećivanja sijalice.




Zamena LED dioda

Za zamenu ovog tipa sijalica, obratite se
ser visnoj mreži PEUGEOT ili stručnom ser visu

169
7
Praktične informacije

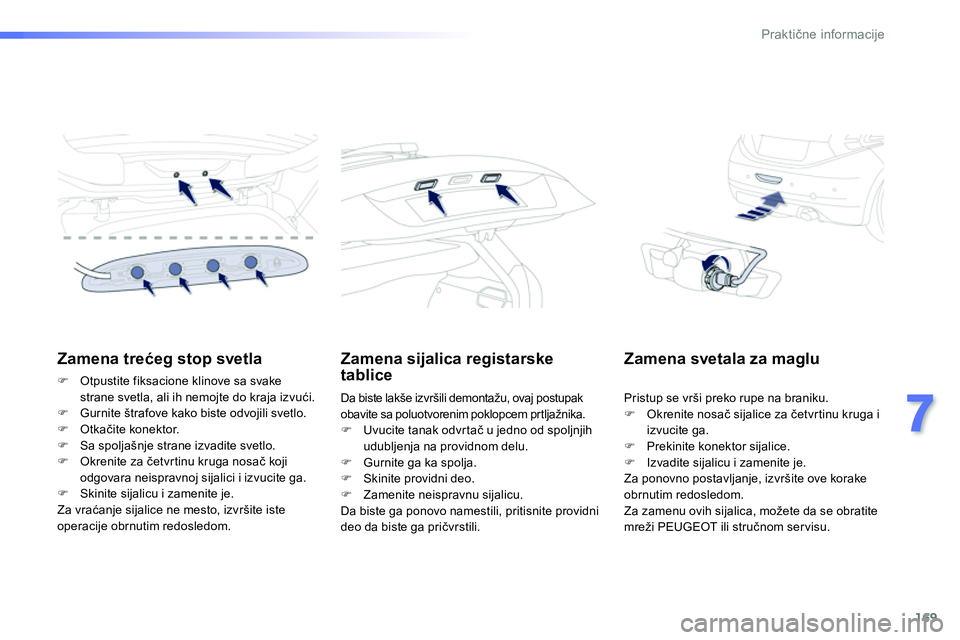

Zamena trećeg stop svetla



)
Otpustite fiksacione klinove sa svake
strane svetla, ali ih nemojte do kraja izvući.

)
Gurnite štrafove kako biste odvojili svetlo.

)
Otkačite konektor.

)
Sa spoljašnje strane izvadite svetlo.

)
Okrenite za četvrtinu kruga nosač koji
odgovara neispravnoj sijalici i izvucite ga.

)
Skinite sijalicu i zamenite je.
Za vraćanje sijalice ne mesto, izvršite iste
operacije obrnutim redosledom.









Zamena sijalica registarske
tablice

Da biste lakše izvršili demontažu, ovaj postupak
obavite sa poluotvorenim poklopcem prtljažnika.


)
Uvucite tanak odvrtač u jedno od spoljnjih
udubljenja na providnom delu.

)
Gurnite ga ka spolja.

)
Skinite providni deo.

)
Zamenite neispravnu sijalicu.
Da biste ga ponovo namestili, pritisnite providni
deo da biste ga pričvrstili. Pristup se vrši preko rupe na braniku.


)
Okrenite nosač sijalice za četvrtinu kruga i
izvucite ga.

)
Prekinite konektor sijalice.

)
Izvadite sijalicu i zamenite je.
Za ponovno postavljanje, izvršite ove korake
obrnutim redosledom.
Za zamenu ovih sijalica, možete da se obratite
mreži PEUGEOT ili stručnom servisu.









Zamena svetala za maglu

170
Praktične informacije

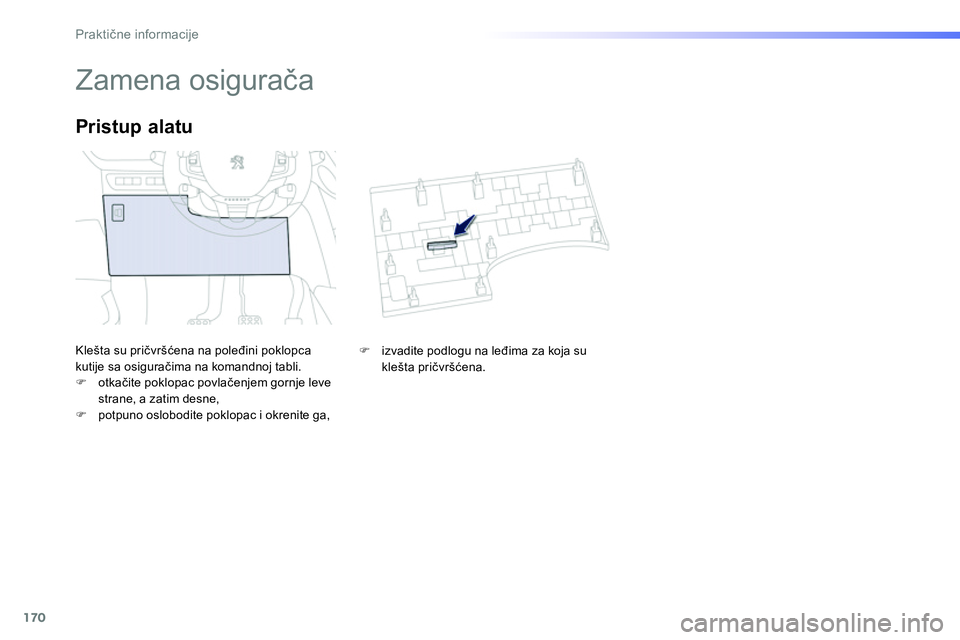

Zamena osigurača

Klešta su pričvršćena na poleđini poklopca
kutije sa osiguračima na komandnoj tabli.


)
otkačite poklopac povlačenjem gornje leve
strane, a zatim desne,

)
potpuno oslobodite poklopac i okrenite ga,


Pristup alatu


)
izvadite podlogu na leđima za koja su
klešta pričvršćena.

171
7
Praktične informacije

Za inter venciju na osiguraču, obavezno je :


)
da koristite specijalna klešta za vađenje
osigurača iz ležišta i da proverite stanje
njegovog električnog voda,

)
da uvek zamenite pokvareni osigurač
osiguračem iste jačine (iste boje) ; različita
jačina može da prouzrokuje neispravnosti
(izazove požar).
Ako se kvar javlja ponovo nakon zamene
osigurača, izvršite proveru električne opreme u
mreži PEUGEOT ili u stručnom servisu.

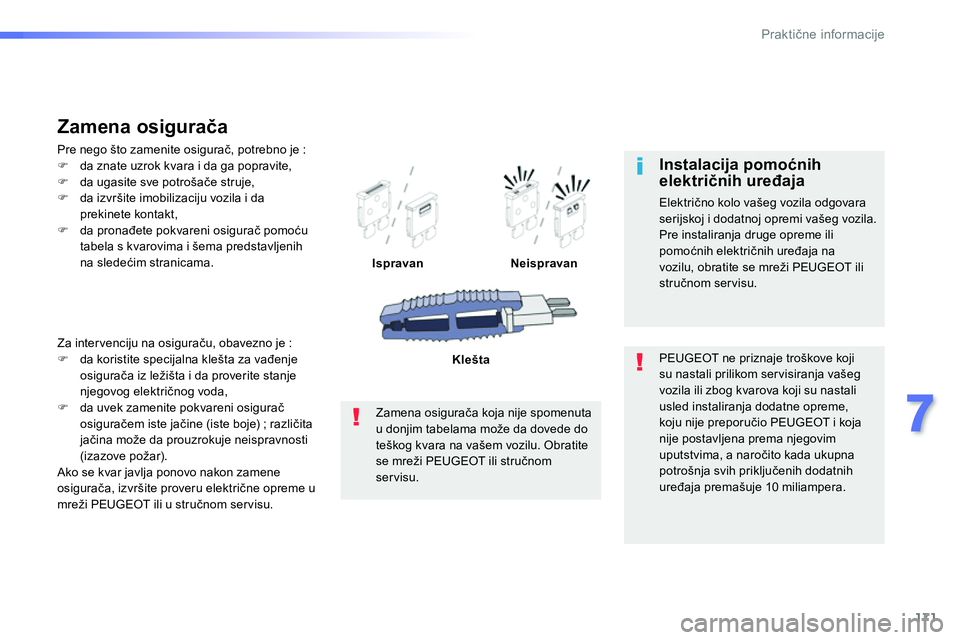

Zamena osigurača

Pre nego što zamenite osigurač, potrebno je :


)
da znate uzrok kvara i da ga popravite,

)
da ugasite sve potrošače struje,

)
da izvršite imobilizaciju vozila i da
prekinete kontakt,

)
da pronađete pokvareni osigurač pomoću
tabela s kvarovima i šema predstavljenih
na sledećim stranicama.

Ispravan

Neispravan

PEUGEOT ne priznaje troškove koji
su nastali prilikom ser visiranja vašeg
vozila ili zbog kvarova koji su nastali
usled instaliranja dodatne opreme,
koju nije preporučio PEUGEOT i koja
nije postavljena prema njegovim
uputstvima, a naročito kada ukupna
potrošnja svih priključenih dodatnih
uređaja premašuje 10 miliampera.


Instalacija pomoćnih
električnih uređaja

Električno kolo vašeg vozila odgovara
serijskoj i dodatnoj opremi vašeg vozila.
Pre instaliranja druge opreme ili
pomoćnih električnih uređaja na
vozilu, obratite se mreži PEUGEOT ili
stručnom servisu.
Zamena osigurača koja nije spomenuta
u donjim tabelama može da dovede do
teškog kvara na vašem vozilu. Obratite
se mreži PEUGEOT ili stručnom
servisu.
Klešta

172
Praktične informacije

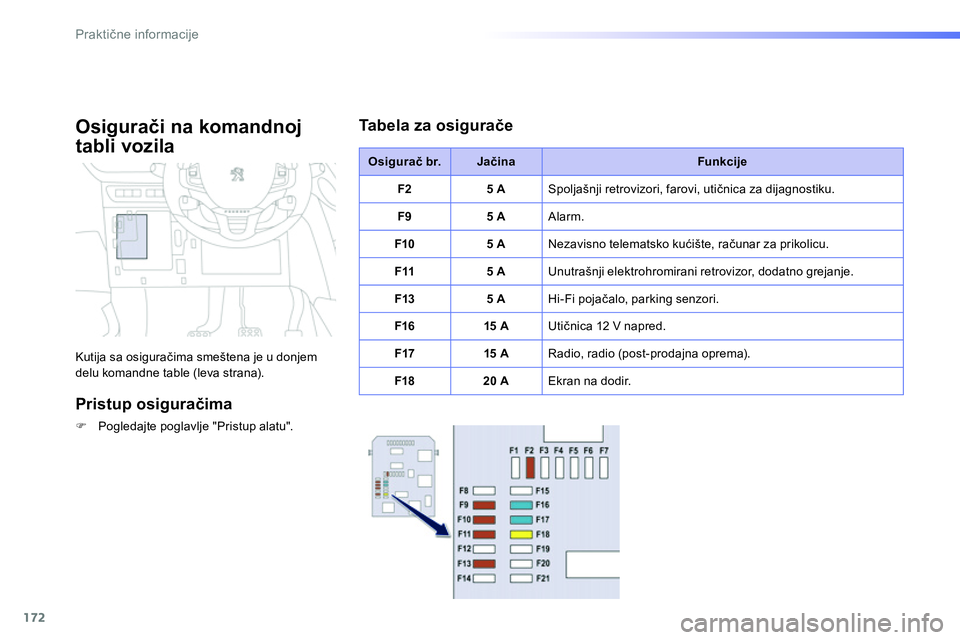

Osigurači na komandnoj
tabli vozila
Kutija sa osiguračima smeštena je u donjem
delu komandne table (leva strana).

Pristup osiguračima



)
Pogledajte poglavlje "Pristup alatu".


Osigurač br.



Jačina


Funkcije



F2



5 A

Spoljašnji retrovizori, farovi, utičnica za dijagnostiku.


F9



5 A

Alarm.


F10



5 A

Nezavisno telematsko kućište, računar za prikolicu.


F11



5 A

Unutrašnji elektrohromirani retrovizor, dodatno grejanje.


F13



5 A

Hi-Fi pojačalo, parking senzori.


F16



15 A

Utičnica 12 V napred.


F17



15 A

Radio, radio (post-prodajna oprema).


F18



20 A

Ekran na dodir.


Tabela za osigurače

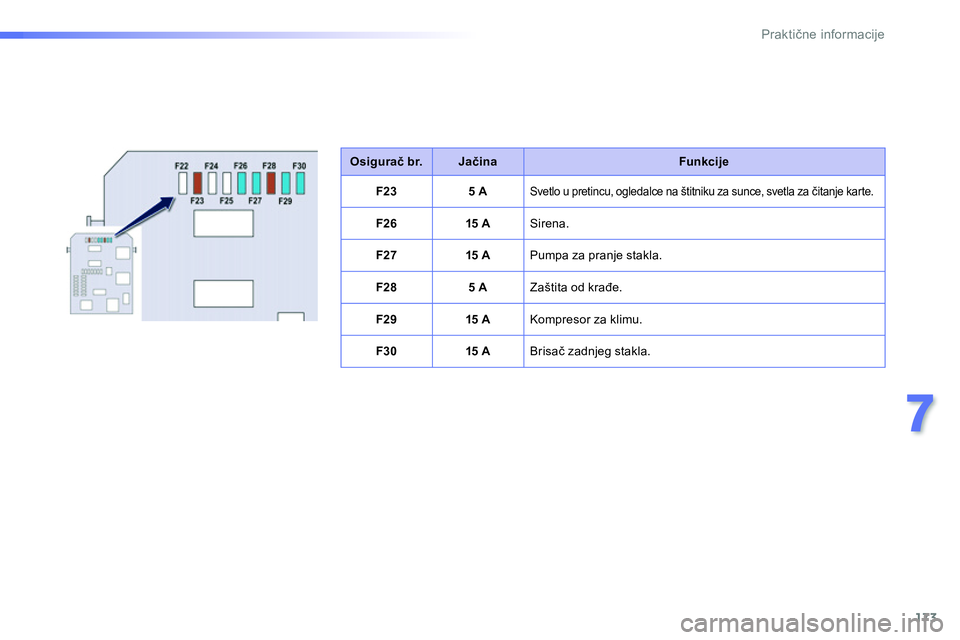

173
7
Praktične informacije



Osigurač br.



Jačina


Funkcije



F23



5 A


Svetlo u pretincu, ogledalce na štitniku za sunce, svetla za čitanje karte.



F26



15 A

Sirena.


F27



15 A

Pumpa za pranje stakla.


F28



5 A

Zaštita od krađe.


F29



15 A

Kompresor za klimu.


F30



15 A

Brisač zadnjeg stakla.

174
Praktične informacije



Osigurač br.



Jačina


Funkcije



F01



40 A

Grejanje zadnjeg stakla.


F02



10 A

Spoljašnji retrovizori sa grejačima za odmrzavanje.


F03



30 A

Podizači prednjih stakala.


F04



-

Ne upotrebljava se.


F05



30 A

Podizači zadnjih stakala.


F06



10 A

Sklapanje spoljnih retrovizora.


F07



10 A

Sklapanje spoljnih retrovizora.


F08



-

Ne upotrebljava se.


F09



15 A

Grejanje prednjih sedišta.


F10



20 A

Pojačalo Hi-Fi.


F11



-

Ne upotrebljava se.


F12



-

Ne upotrebljava se.

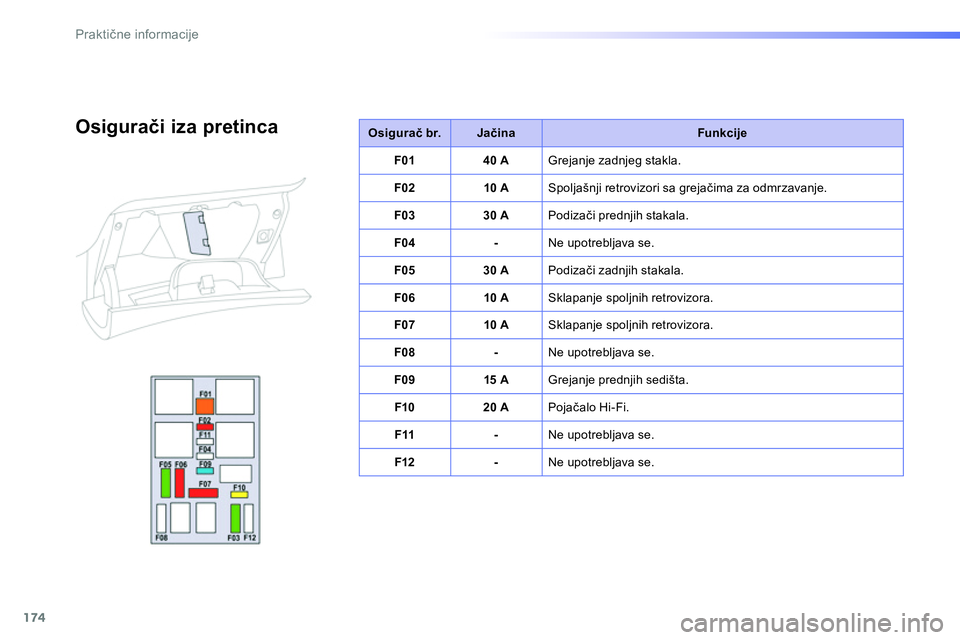

Osigurači iza pretinca
