2014 OPEL ZAFIRA C Gebruikershandleiding (in Dutch)

Stoelen, veiligheidssystemen63Inbouwposities kinderveiligheidssystemen
Toegestane mogelijkheden voor de bevestiging van een kinderveiligheidssysteem
Gewichts- of leeftijdsgroep
Op passagiersstoelOp buitenste
zitplaatsen
tweede zitrijOp middelste
zitplaats
tweede zitrijOp zitplaatsen
derde zitrij
geactiveerde
airbaggedeactiveerde
airbagGroep 0: tot 10 kg
of ca. 10 maandenXU 1U 2XUGroep 0+: tot 13 kg
of ca. 2 jaarXU 1U2XUGroep I: 9 tot 18 kg
of ca. 8 maanden tot 4 jaarXU 1U2XUGroep II: 15 tot 25 kg
of ca. 3 tot 7 jaarXXUXUGroep III: 22 tot 36 kg
of ca. 6 tot 12 jaarXXUXU1=Alleen wanneer het airbagsysteem van de passagiersstoel vooraan is gedeactiveerd. Wanneer u het kinderveilig‐
heidssysteem met een driepuntsgordel vastzet, moet u de stoelhoogteverstelling in de hoogste stand zetten en de
gordel vóór het bovenste verankeringspunt langs laten lopen. Zet de rugleuning zo ver als noodzakelijk rechtop, zodat
de gordel bij de gesp gespannen is.2=Stoel leverbaar met ISOFIX en Top-Tether-bevestigingssteunen 3 66.U=Universeel bruikbaar in combinatie met een driepuntsveiligheidsgordel.X=Kinderveiligheidssystemen zijn in deze gewichtsgroep niet toegestaan.

64Stoelen, veiligheidssystemen
Toegestane mogelijkheden voor de bevestiging van een ISOFIX-kinderveiligheidssysteem
GewichtsklasseMaatklasseBevestigingOp passagiers‐
stoelOp buitenste
zitplaatsen
tweede zitrijOp middelste
zitplaats tweede
zitrijOp zitplaatsen
derde zitrijGroep 0: tot 10 kgEISO/R1XILXXGroep 0+: tot 13 kgEISO/R1XILXXDISO/R2XILXXCISO/R3XILXXGroep I: 9 tot 18 kgDISO/R2XILXXCISO/R3XILXXBISO/F2XIL, IUFXXB1ISO/F2XXIL, IUFXXAISO/F3XIL, IUFXXIL=Geschikt voor bepaalde ISOFIX veiligheidssystemen uit de categorieën 'specifieke auto', 'beperkt' of
'semi-universeel'. Het ISOFIX veiligheidssysteem moet goedgekeurd zijn voor het specifieke autotype.IUF=Geschikt voor voorwaarts gerichte ISOFIX kinderveiligheidssystemen uit de universele categorie, goedgekeurd
voor deze gewichtsklasse.X=Geen ISOFIX kinderveiligheidssysteem goedgekeurd voor deze gewichtsklasse.

Stoelen, veiligheidssystemen65
ISOFIX-maatklasse en zitgelegenheidA - ISO/F3=Voorwaarts gericht kinderveiligheidssysteem voor kinderen met max. lengte in de gewichtsklasse
9 tot 18 kg.B - ISO/F2=Voorwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse 9 tot 18 kg.B1 - ISO/F2X=Voorwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse 9 tot 18 kg.C - ISO/R3=Achterwaarts gericht kinderveiligheidssysteem voor kinderen met max. lengte in de gewichtsklasse tot 18 kg.D - ISO/R2=Achterwaarts gericht kinderveiligheidssysteem voor kleinere kinderen in de gewichtsklasse tot 18 kg.E - ISO/R1=Achterwaarts gericht kinderveiligheidssysteem voor jonge kinderen in de gewichtsklasse tot 13 kg.

66Stoelen, veiligheidssystemenISOFIX-kinderveiligheids‐
systemen
Bevestig de voor de auto goedge‐
keurde ISOFIX-kinderveiligheidssys‐
temen aan de ISOFIX bevestigings‐
beugels. ISOFIX veiligheidssyste‐
men voor specifieke auto's worden in de tabel aangeduid met IL.
ISOFIX-bevestigingsbeugels zijn
aangeduid met een label op de rug‐
leuning.
Zet voor het bevestigen van een kin‐
derzitje de hoofdsteun in de stand
3 38.
Aanbevolen wordt om bij met
ISOFIX-bevestigde kinderveilig‐
heidssystemen op de tweede zitrij, de betreffende stoel aan de buitenzijde
in de derde stand van achteren te zet‐
ten, ten opzichte van de basisstand
van de stoelen. Lounge-stoelen, in‐
dien aanwezig, moeten in de normale stand 3 46 staan.
Top-Tether-
bevestigingsogen
Top-tether-bevestigingsogen worden
aangeduid met het symbool : van
een kinderzitje.Afhankelijk van de landspecifieke uit‐
rusting kan de auto twee of drie be‐
vestigingsogen hebben.
Aanvullend op de ISOFIX-bevesti‐
ging zet u de Top-Tether–band vast
aan de Top-Tether-bevestigings‐
ogen. Daarbij moet de bijbehorende
gordel tussen de glijstangen van de
hoofdsteun lopen.
ISOFIX kinderveiligheidssystemen
uit de universele categorie worden in
de tabel aangeduid met IUF.

Opbergen67OpbergenOpbergruimten............................. 67
Bagageruimte .............................. 81
Dakdragersysteem ....................... 96
Beladingsinformatie .....................97Opbergruimten
Opbergvakken9 Waarschuwing
Berg geen zware of scherpe ob‐
jecten in de opbergruimten op. An‐ ders kan de klep van de opberg‐
ruimte open gaan en kunnen de
inzittenden bij krachtig remmen,
plotseling afslaan of een ongeval
letsel door rondslingerende voor‐
werpen oplopen.
Opbergvakken
instrumentenpaneel
In het instrumentenbord vóór het Info-
display bevindt zich een opbergvak.
Druk erop om het klepje te openen.

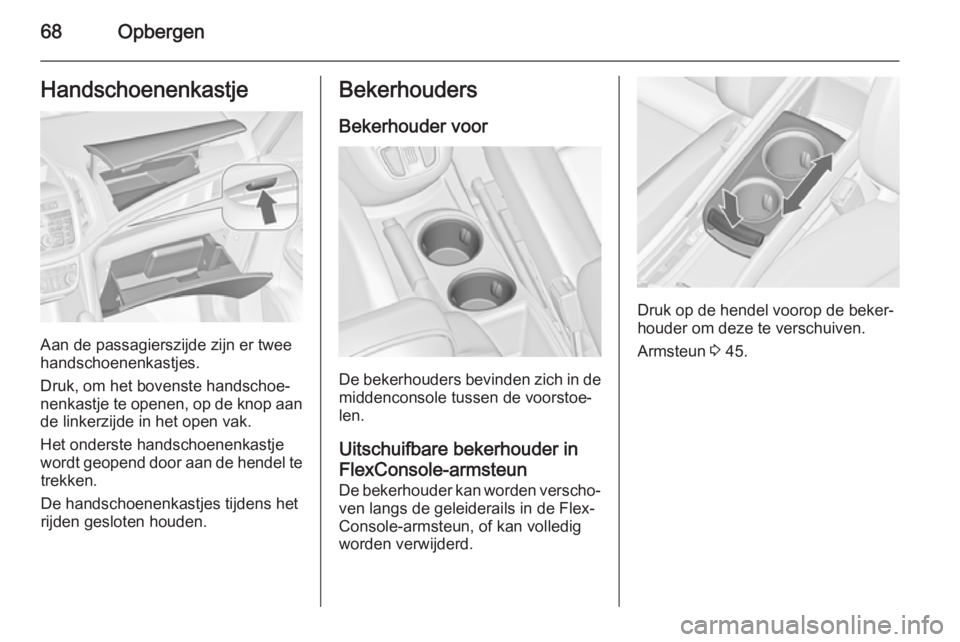

68OpbergenHandschoenenkastje
Aan de passagierszijde zijn er twee
handschoenenkastjes.
Druk, om het bovenste handschoe‐
nenkastje te openen, op de knop aan
de linkerzijde in het open vak.
Het onderste handschoenenkastje
wordt geopend door aan de hendel te trekken.
De handschoenenkastjes tijdens het
rijden gesloten houden.
Bekerhouders
Bekerhouder voor
De bekerhouders bevinden zich in demiddenconsole tussen de voorstoe‐
len.
Uitschuifbare bekerhouder in
FlexConsole-armsteun De bekerhouder kan worden verscho‐
ven langs de geleiderails in de Flex‐ Console-armsteun, of kan volledig
worden verwijderd.
Druk op de hendel voorop de beker‐
houder om deze te verschuiven.
Armsteun 3 45.

Opbergen69
Bekerhouder verwijderen
Trek aan de handel voor de beker‐
houder en verwijder deze vertikaal uit de console.
Montage in omgekeerde volgorde.
Let op
Installeer de bekerhouder in de rich‐
ting zoals wordt getoond in de af‐ beelding. Anders zit de bekerhouder
mogelijk niet goed vast.
Bekerhouder achter
Extra bekerhouders vindt u tussen de stoelen in de derde zitrij.
Flessenhouder De opbergvakken in de voor- en ach‐
terportieren zijn ontworpen voor het
vervoeren van flessen.
Opbergruimte voor
Naast het stuurwiel bevindt zich een
opbergvak.
Opbergruimte
portierbekleding Het zijbekledingspaneel van het voor‐portier bevat kleine vakjes, bijv. voor
mobiele telefoons.

70OpbergenDakconsole
Druk op de knop om het opbergvak teopenen.
In dit vak niet meer dan 0,2 kg plaat‐
sen.
Opbergvak onder
passagiersstoel
Opbergvak
Onder de passagiersstoel bevindt
zich een opbergvak. Schuif het luikje
open om het vak te openen of te slui‐
ten. Maximale belasting: 1,5 kg.
Stoellade
Druk op de knop in de uitsparing en
trek de lade eruit. Maximale belas‐
ting: 3 kg. Om te sluiten, induwen en
vastklikken.
