Verzorging van de auto247
Er zitten verschillende soorten zeke‐
ringen in de auto.
Afhankelijk van het type zekering is
een doorgebrande zekering herken‐
baar aan de gesmolten draad. Zeke‐
ring pas vervangen wanneer de oor‐
zaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.
Zekeringtrekker van bovenaf of van
opzij op de zekering steken en de ze‐
kering lostrekken.

248Verzorging van de autoZekeringenkast in
motorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Klik de klep los en klap deze geheel
omhoog. Haal de klep recht omhoog
eraf.
Nr.Stroomkring1Motorregelmodule2Lambdasonde3Brandstofinspuiting, ontste‐
kingssysteem4Brandstofinspuiting, ontste‐
kingssysteem5–6Spiegelverwarming, diefstala‐
larmsysteem7Ventilatorregeling, motorregel‐
module, transmissieregelmo‐
dule8Lambdasonde, motorkoeling9Achterruitsensor10Accusensor11Ontgrendeling kofferruimte12Adaptief rijlicht (AFL), automati‐
sche verlichting13ABS14Achterruitwisser15Motorregelmodule

Verzorging van de auto249
Nr.Stroomkring16Startmotor17Transmissieregelmodule18Verwarmbare achterruit19Elektrische ruitbediening voorin20Elektrische ruitbediening
achterin21Relais- en zekeringhouder
achter22Grootlicht links (halogeen)23Koplampsproeiers24Rechter dimlicht (xenon)25Linker dimlicht (xenon)26Mistlampen27Verwarming dieselbrandstof28Stop-startsysteem29Elektrische handrem30ABS31Adaptieve cruise control32AirbagNr.Stroomkring33Adaptief rijlicht (AFL), automati‐
sche verlichting34Uitlaatgasrecirculatie35Buitenspiegel, regensensor36Verwarming en ventilatie37Magneetklep koolstofreservoir38Vacuümpomp39Centrale regelmodule40Voorruitsproeier, achterruits‐
proeier41Grootlicht rechts (halogeen)42Koelventilator43Voorruitwissers44Voorruitwissers45Koelventilator46–47Claxon48Koelventilator49BrandstofpompNr.Stroomkring50Koplamphoogteregeling, adap‐
tief rijlicht (AFL)51Ventilatieklep52Hulpverwarming, dieselmotor53Transmissieregelmodule,
motorregelmodule54Vacuümpomp, instrumenten‐
groep, verwarming, ventilatie en
airco
Klik na het vervangen van doorge‐
brande zekeringen het deksel van het
zekeringenkastje weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kan een
storing optreden.

250Verzorging van de autoZekeringenkast
instrumentenpaneel
Bij auto's met het stuurwiel links zit
het zekeringenkastje achter het op‐
bergvak in het instrumentenbord.
Open het opbergvak en druk het naar links om het te ontgrendelen. Klap het
opbergvak omlaag en verwijder het.
Bij rechtsgestuurde auto's zit de ze‐
keringenkast achter een deksel in het
handschoenenkastje. Open het
handschoenenkastje, open daarna
de afdekking en klap die omlaag.
Nr.Stroomkring1Cruise control, snelheidsbe‐
grenzer, adaptieve cruise
control, stuurbedienings‐
knoppen2Rijverlichting, carrosserieregel‐
module3Rijverlichting, carrosserieregel‐
module4Infotainmentsysteem5Infotainmentsysteem, instru‐
ment612 V-aansluiting, aansteker

Verzorging van de auto251
Nr.Stroomkring712 V-aansluiting8Dimlicht links, carrosserieregel‐
module9Dimlicht rechts, carrosseriere‐
gelmodule, airbagmodule10Portiersloten, carrosserieregel‐
module11Aanjager12–13–14Diagnosestekker15Airbag1612 V-aansluiting17Airconditioningssysteem18Logistiek19Carrosserieregelmodule20Carrosserieregelmodule21Instrumentengroep, diefstala‐
larmsysteem22Contactsensor23CarrosserieregelmoduleNr.Stroomkring24Carrosserieregelmodule25–26–
Zekeringenkast in
bagageruimte
De zekeringenkast zit links in de ba‐
gageruimte achter een deksel.
Verwijder het deksel.
Indien voorzien van bandenreparatie‐ set, gehele box verwijderen.

252Verzorging van de auto
Toewijzingen van de zekeringenNr.Stroomkring1–2Aanhangeraansluiting3Park Pilot4Systeem voor selectieve kataly‐
satorreductie5–6–7Elektrisch verstelbare stoel8–9Systeem voor selectieve kataly‐
satorreductie10Stikstofoxidesensor11Aanhangermodule, aanhanger‐
aansluiting12Aanhangermodule13Aanhangeraansluiting14–15–16Achteruitkijkspiegel, achteruit‐
kijkcameraNr.Stroomkring1712 V-aansluiting18–19Stuurwielverwarming20Zonnescherm21Verwarmde voorstoelen22–23–24Systeem voor selectieve kataly‐
satorreductie25–26–27–28–29–30–31–32Actief dempingssysteem, Lane
Departure Warning

Verzorging van de auto253Boordgereedschap
Gereedschap
Sommige gereedschappen, het
sleepoog en (alleen bij voertuigen
met reservewiel) de krik bevinden
zich in de opbergruimte achter in de
vloer van de bagageruimte.
Open de afdekking vóór de achter‐
klep.
Velgen en banden
Conditie van banden en velgen
Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden over scherpe randen kan schade aan
banden en velgen tot gevolg hebben. Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage de hulp van een
werkplaats inroepen.
Winterbanden Winterbanden verhogen bij tempera‐
turen onder 7 °C de rijveiligheid en
dienen daarom om alle wielen gelegd
te worden.
De sticker met de maximumsnelheid in overeenstemming met de geldende wetgeving in uw land in het gezichts‐
veld van de bestuurder aanbrengen.Aanduidingen op banden
Bijv. 215/60 R 16 95 H215=Bandbreedte in mm60=Hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte) in %R=Type koordlagen: RadiaalRF=Type: RunFlat16=Velgdiameter in inches95=Kengetal voor draagvermo‐
gen, 95 komt bijv. overeen
met 690 kgH=Kenletter voor snelheid
Kenletter voor snelheid:
Q=Maximaal 160 km/uS=Maximaal 180 km/uT=Maximaal 190 km/uH=Maximaal 210 km/uV=Maximaal 240 km/uW=Maximaal 270 km/u

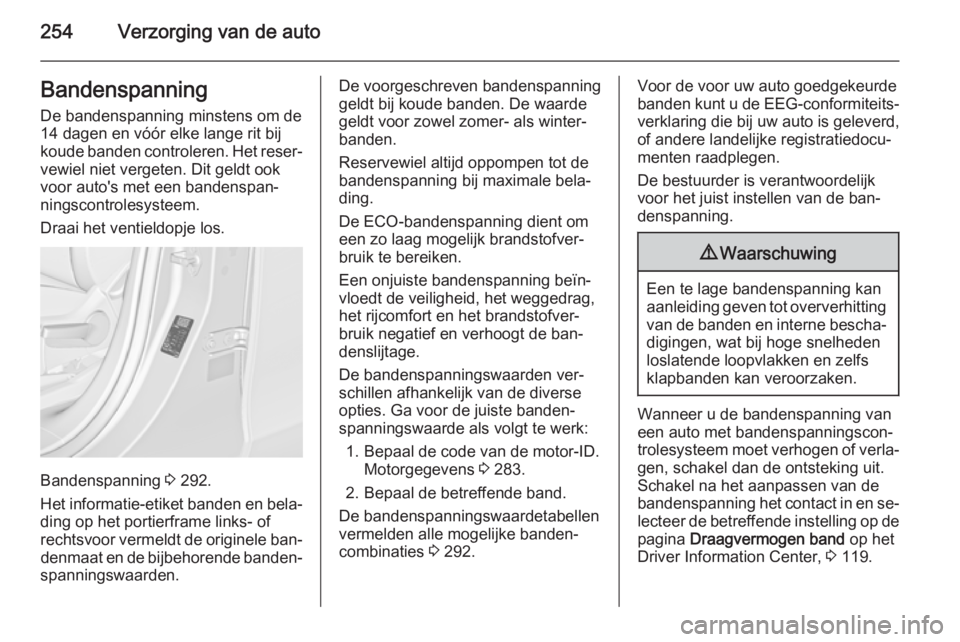

254Verzorging van de autoBandenspanning
De bandenspanning minstens om de
14 dagen en vóór elke lange rit bij
koude banden controleren. Het reser‐
vewiel niet vergeten. Dit geldt ook
voor auto's met een bandenspan‐ ningscontrolesysteem.
Draai het ventieldopje los.
Bandenspanning 3 292.
Het informatie-etiket banden en bela‐
ding op het portierframe links- of
rechtsvoor vermeldt de originele ban‐ denmaat en de bijbehorende banden‐
spanningswaarden.
De voorgeschreven bandenspanning geldt bij koude banden. De waarde
geldt voor zowel zomer- als winter‐
banden.
Reservewiel altijd oppompen tot de
bandenspanning bij maximale bela‐
ding.
De ECO-bandenspanning dient om
een zo laag mogelijk brandstofver‐
bruik te bereiken.
Een onjuiste bandenspanning beïn‐
vloedt de veiligheid, het weggedrag,
het rijcomfort en het brandstofver‐
bruik negatief en verhoogt de ban‐
denslijtage.
De bandenspanningswaarden ver‐
schillen afhankelijk van de diverse
opties. Ga voor de juiste banden‐ spanningswaarde als volgt te werk:
1. Bepaal de code van de motor-ID. Motorgegevens 3 283.
2. Bepaal de betreffende band.
De bandenspanningswaardetabellen
vermelden alle mogelijke banden‐
combinaties 3 292.Voor de voor uw auto goedgekeurde
banden kunt u de EEG-conformiteits‐
verklaring die bij uw auto is geleverd, of andere landelijke registratiedocu‐
menten raadplegen.
De bestuurder is verantwoordelijk
voor het juist instellen van de ban‐
denspanning.9 Waarschuwing
Een te lage bandenspanning kan
aanleiding geven tot oververhitting van de banden en interne bescha‐
digingen, wat bij hoge snelheden
loslatende loopvlakken en zelfs
klapbanden kan veroorzaken.
Wanneer u de bandenspanning van
een auto met bandenspanningscon‐
trolesysteem moet verhogen of verla‐
gen, schakel dan de ontsteking uit.
Schakel na het aanpassen van de
bandenspanning het contact in en se‐
lecteer de betreffende instelling op de pagina Draagvermogen band op het
Driver Information Center, 3 119.
