2014 OPEL VIVARO Посібник з експлуатації (in Ukrainian)

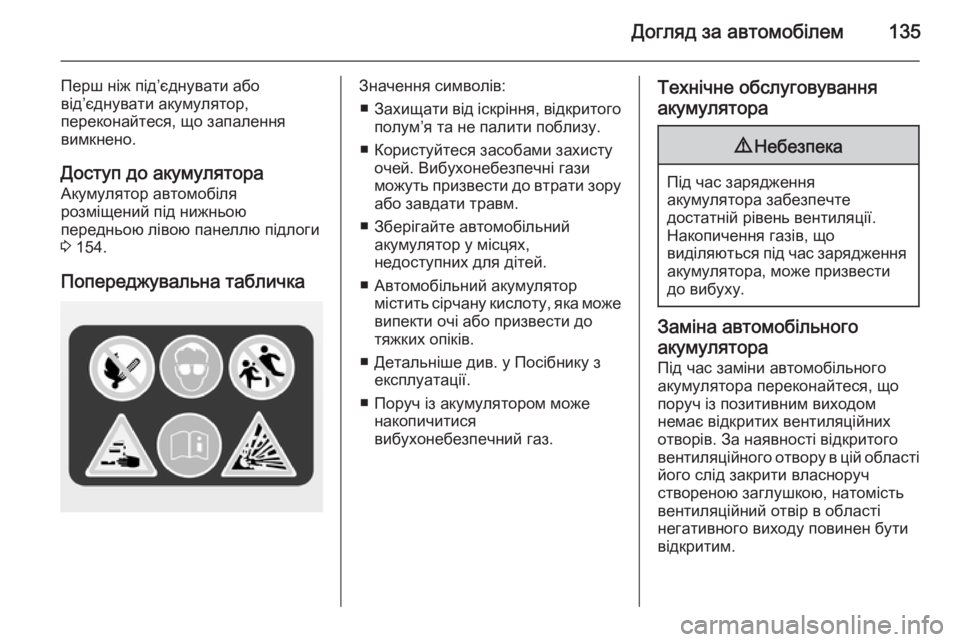

Догляд за автомобілем135
Перш ніж під’єднувати або
від’єднувати акумулятор,
переконайтеся, що запалення
вимкнено.
Доступ до акумулятора Акумулятор автомобіля
розміщений під нижньою
передньою лівою панеллю підлоги
3 154.
Попереджувальна табличкаЗначення символів: ■ Захищати від іскріння, відкритого
полум’я та не палити поблизу.
■ Користуйтеся засобами захисту очей. Вибухонебезпечні гази
можуть призвести до втрати зору
або завдати травм.
■ Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
■ Автомобільний акумулятор містить сірчану кислоту, яка можевипекти очі або призвести до
тяжких опіків.
■ Детальніше див. у Посібнику з експлуатації.
■ Поруч із акумулятором може накопичитися
вибухонебезпечний газ.Технічне обслуговування
акумулятора9 Небезпека
Під час зарядження
акумулятора забезпечте
достатній рівень вентиляції.
Накопичення газів, що
виділяються під час зарядження акумулятора, може призвести
до вибуху.
Заміна автомобільного
акумулятора
Під час заміни автомобільного акумулятора переконайтеся, що
поруч із позитивним виходом
немає відкритих вентиляційних
отворів. За наявності відкритого
вентиляційного отвору в цій області його слід закрити власноруч
створеною заглушкою, натомість
вентиляційний отвір в області
негативного виходу повинен бути
відкритим.

136Догляд за автомобілем
Для заміни акумулятора
рекомендується звертатися на
СТО.
Додатковий акумулятор Залежно від додаткового
устаткування автомобіля, певні
моделі можуть мати додаткові
акумулятори, встановлені поруч з
основним акумулятором.
Фільтр дизельного
паливаЗливайте залишкову воду з
фільтра дизельного палива при
кожній заміні моторного масла.
Підставте ємність під корпус
фільтра. Ослабте гвинти з
насіченою головкою на кришці
фільтра та на нижній частині
фільтра, приблизно, на один оберт,
щоб злити воду.
Вода злита з фільтра, як тільки з
нижнього гвинта з насіченою
головкою поллється дизельне
паливо. Затягніть два гвинта.
Якщо автомобіль експлуатується в
екстремальних умовах,
перевіряйте фільтр дизельного
пального через коротші інтервали.Випуск води й бруду з
системи дизельного
пального
При повному випорожненні
паливного бака необхідно
видалити повітря чи злити
дизельну паливну систему.

Догляд за автомобілем137
Заповніть бак паливом та
виконайте наступні дії:
1. Зніміть захисну кришку з рядної
помпи.
2. Поставте відповідний контейнер під прокачувальним
гвинтом паливного фільтра,
щоб зібрати паливо.
3. Ослабте прокачувальний гвинт (позначений стрілкою) на один
оберт.
4. Повільно та рівномірно качайте рядну помпу вручну, доки
паливо, що буде виливатися із
прокачувального гвинта, буде
виходити без повітряних бульбашок.
5. Знову затягніть прокачувальний гвинт.
6. Встановіть захисну кришку на рядну помпу.Заміна щітки
склоочисника
Щітки склоочисника на
лобовому склі
Підніміть кронштейн склоочисника,
натисніть на кліпсу фіксатора у бік
кронштейна та зніміть щітку
склоочисника.
Щітка склоочисника на задньому склі
Підніміть кронштейн, поверніть та від'єднайте щітку склоочисника.
Заміна лампи
Вимкніть систему запалювання, а
потім вимкніть відповідний
перемикач або зачиніть дверцята.
Тримайте нову лампу лише за її
основу. Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.

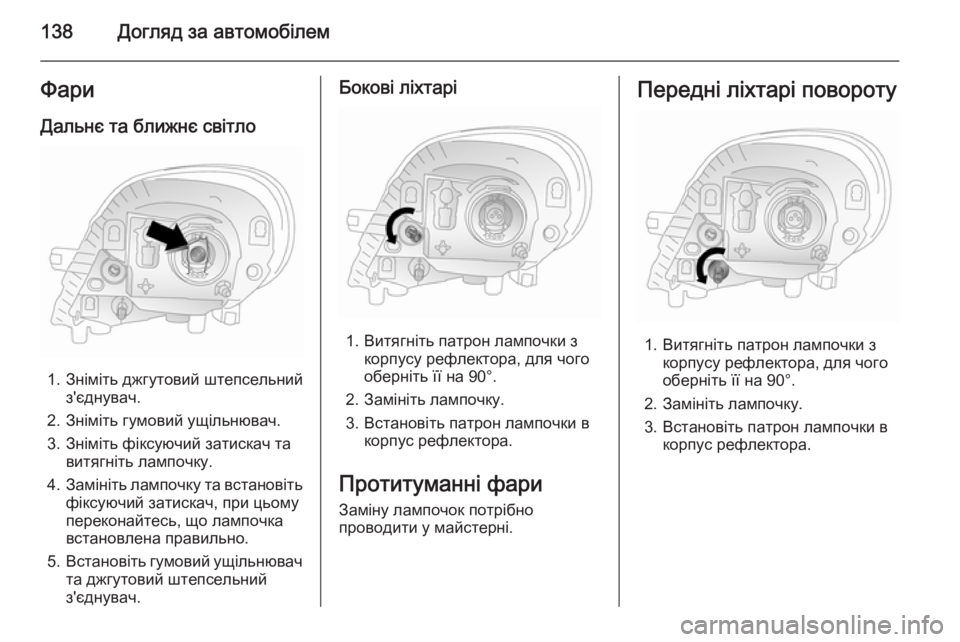

138Догляд за автомобілемФариДальнє та ближнє світло
1. Зніміть джгутовий штепсельний з'єднувач.
2. Зніміть гумовий ущільнювач.
3. Зніміть фіксуючий затискач та витягніть лампочку.
4. Замініть лампочку та встановіть
фіксуючий затискач, при цьому
переконайтесь, що лампочка
встановлена правильно.
5. Встановіть гумовий ущільнювач
та джгутовий штепсельний з'єднувач.
Бокові ліхтарі
1. Витягніть патрон лампочки з корпусу рефлектора, для чого
оберніть її на 90°.
2. Замініть лампочку.
3. Встановіть патрон лампочки в корпус рефлектора.
Протитуманні фари Заміну лампочок потрібно
проводити у майстерні.
Передні ліхтарі повороту
1. Витягніть патрон лампочки з
корпусу рефлектора, для чого
оберніть її на 90°.
2. Замініть лампочку.
3. Встановіть патрон лампочки в корпус рефлектора.

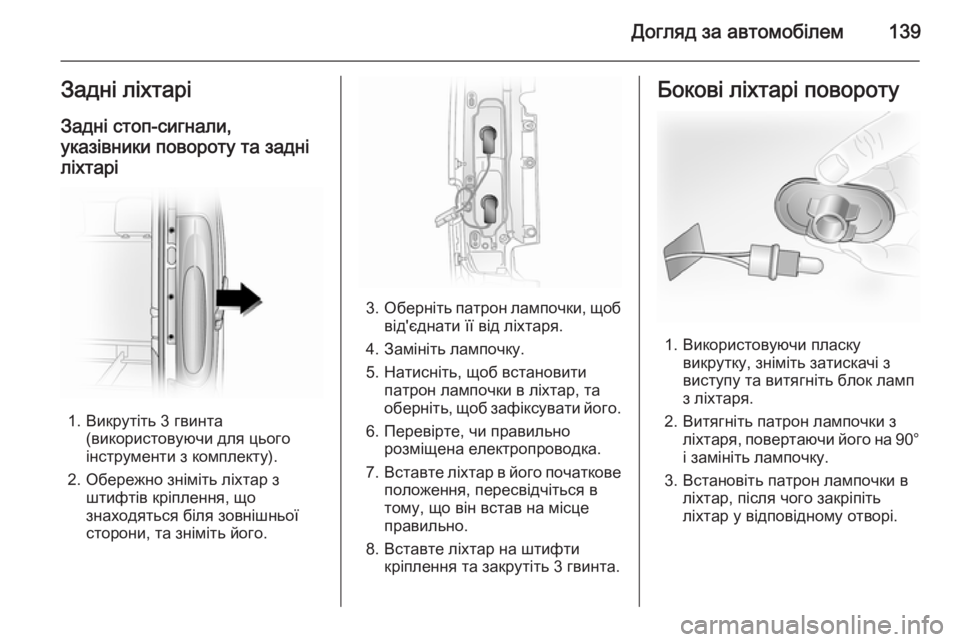

Догляд за автомобілем139Задні ліхтарі
Задні стоп-сигнали,
указівники повороту та задні
ліхтарі
1. Викрутіть 3 гвинта (використовуючи для цього
інструменти з комплекту).
2. Обережно зніміть ліхтар з штифтів кріплення, що
знаходяться біля зовнішньої
сторони, та зніміть його.
3. Оберніть патрон лампочки, щоб
від'єднати її від ліхтаря.
4. Замініть лампочку.
5. Натисніть, щоб встановити патрон лампочки в ліхтар, та
оберніть, щоб зафіксувати його.
6. Перевірте, чи правильно розміщена електропроводка.
7. Вставте ліхтар в його початкове
положення, пересвідчіться в
тому, що він встав на місце
правильно.
8. Вставте ліхтар на штифти кріплення та закрутіть 3 гвинта.
Бокові ліхтарі повороту
1. Використовуючи пласку викрутку, зніміть затискачі з
виступу та витягніть блок ламп
з ліхтаря.
2. Витягніть патрон лампочки з ліхтаря, повертаючи його на 90°
і замініть лампочку.
3. Встановіть патрон лампочки в ліхтар, після чого закріпіть
ліхтар у відповідному отворі.

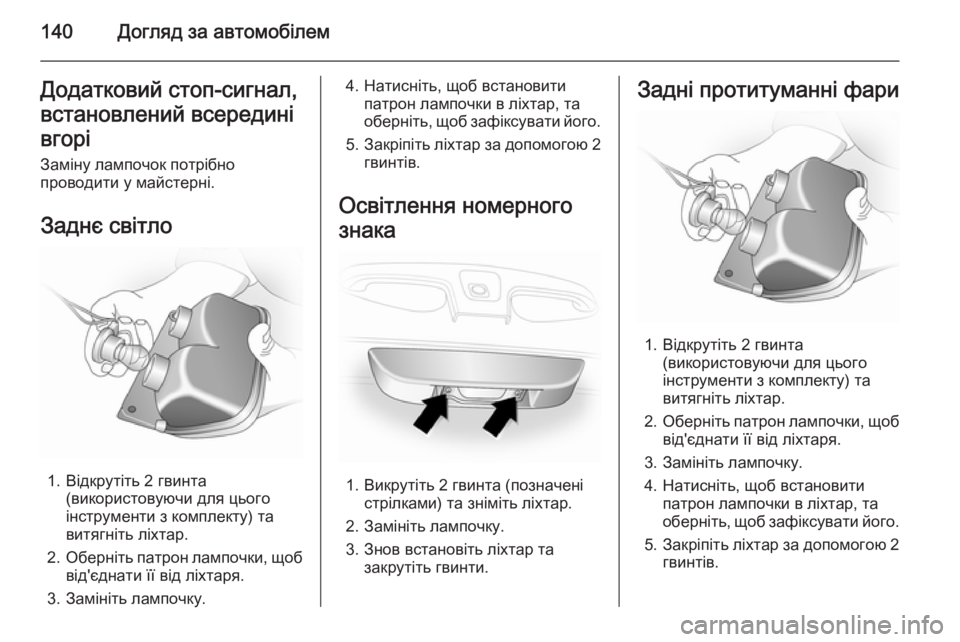

140Догляд за автомобілемДодатковий стоп-сигнал,
встановлений всередині
вгорі Заміну лампочок потрібно
проводити у майстерні.
Заднє світло
1. Відкрутіть 2 гвинта (використовуючи для цього
інструменти з комплекту) та
витягніть ліхтар.
2. Оберніть патрон лампочки, щоб
від'єднати її від ліхтаря.
3. Замініть лампочку.
4. Натисніть, щоб встановити патрон лампочки в ліхтар, та
оберніть, щоб зафіксувати його.
5. Закріпіть ліхтар за допомогою 2
гвинтів.
Освітлення номерного
знака
1. Викрутіть 2 гвинта (позначені стрілками) та зніміть ліхтар.
2. Замініть лампочку.
3. Знов встановіть ліхтар та закрутіть гвинти.
Задні протитуманні фари
1. Відкрутіть 2 гвинта(використовуючи для цього
інструменти з комплекту) та
витягніть ліхтар.
2. Оберніть патрон лампочки, щоб
від'єднати її від ліхтаря.
3. Замініть лампочку.
4. Натисніть, щоб встановити патрон лампочки в ліхтар, та
оберніть, щоб зафіксувати його.
5. Закріпіть ліхтар за допомогою 2
гвинтів.

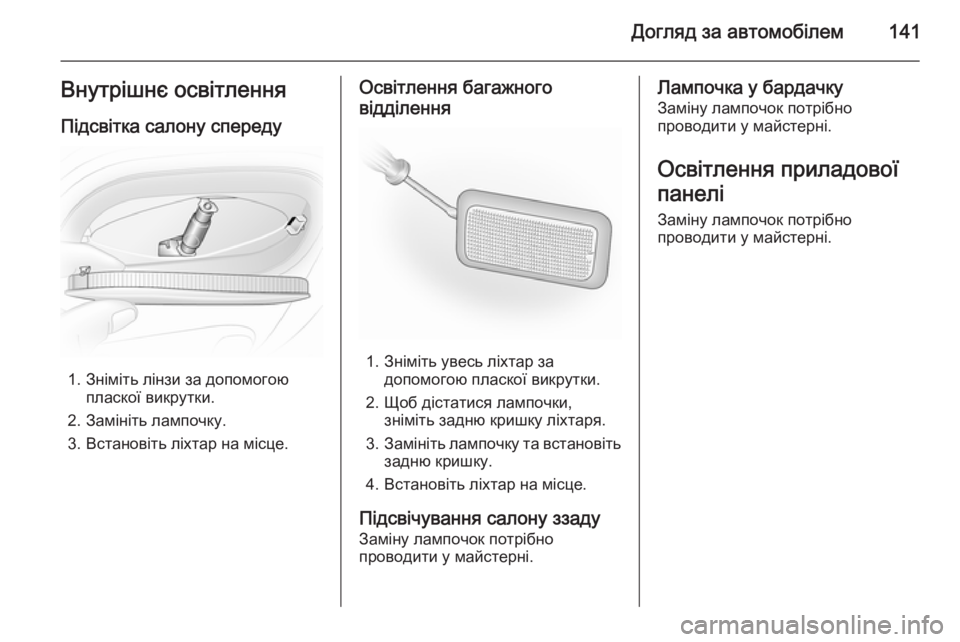

Догляд за автомобілем141Внутрішнє освітлення
Підсвітка салону спереду
1. Зніміть лінзи за допомогою пласкої викрутки.
2. Замініть лампочку.
3. Встановіть ліхтар на місце.
Освітлення багажного відділення
1. Зніміть увесь ліхтар за допомогою пласкої викрутки.
2. Щоб дістатися лампочки, зніміть задню кришку ліхтаря.
3. Замініть лампочку та встановіть
задню кришку.
4. Встановіть ліхтар на місце.
Підсвічування салону ззаду
Заміну лампочок потрібно
проводити у майстерні.
Лампочка у бардачку
Заміну лампочок потрібно
проводити у майстерні.
Освітлення приладової панелі Заміну лампочок потрібно
проводити у майстерні.

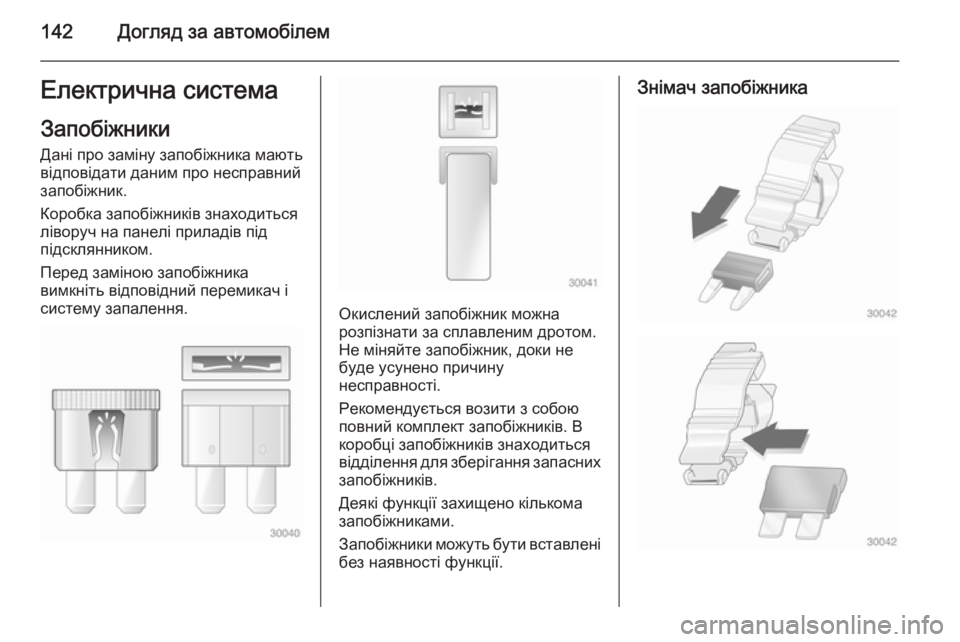

142Догляд за автомобілемЕлектрична системаЗапобіжники
Дані про заміну запобіжника мають відповідати даним про несправний
запобіжник.
Коробка запобіжників знаходиться
ліворуч на панелі приладів під
підсклянником.
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалення.
Окислений запобіжник можна
розпізнати за сплавленим дротом.
Не міняйте запобіжник, доки не
буде усунено причину
несправності.
Рекомендується возити з собою
повний комплект запобіжників. В
коробці запобіжників знаходиться
відділення для зберігання запасних
запобіжників.
Деякі функції захищено кількома
запобіжниками.
Запобіжники можуть бути вставлені без наявності функції.
Знімач запобіжника
