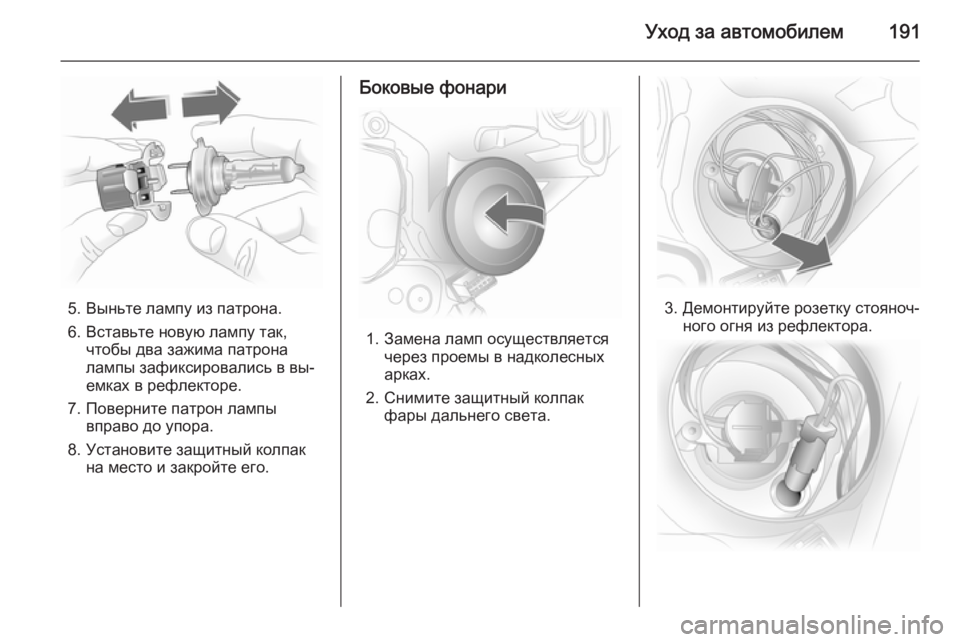

5. Выньте лампу из патрона.
6. Вставьте новую лампу так, чтобы два зажима патрона
лампы зафиксировались в вы‐
емках в рефлекторе.
7. Поверните патрон лампы вправо до упора.
8. Установите защитный колпак на место и закройте его.
Боковые фонари
1. Замена ламп осуществляется через проемы в надколесных
арках.
2. Снимите защитный колпак фары дальнего света.
3. Демонтируйте розетку стояноч‐ного огня из рефлектора.

192Уход за автомобилем
4. Выньте лампу из гнезда и уста‐новите новую лампу.
5. Вставьте патрон в отражатель. Установите защитную крышку
на место и закройте ее.

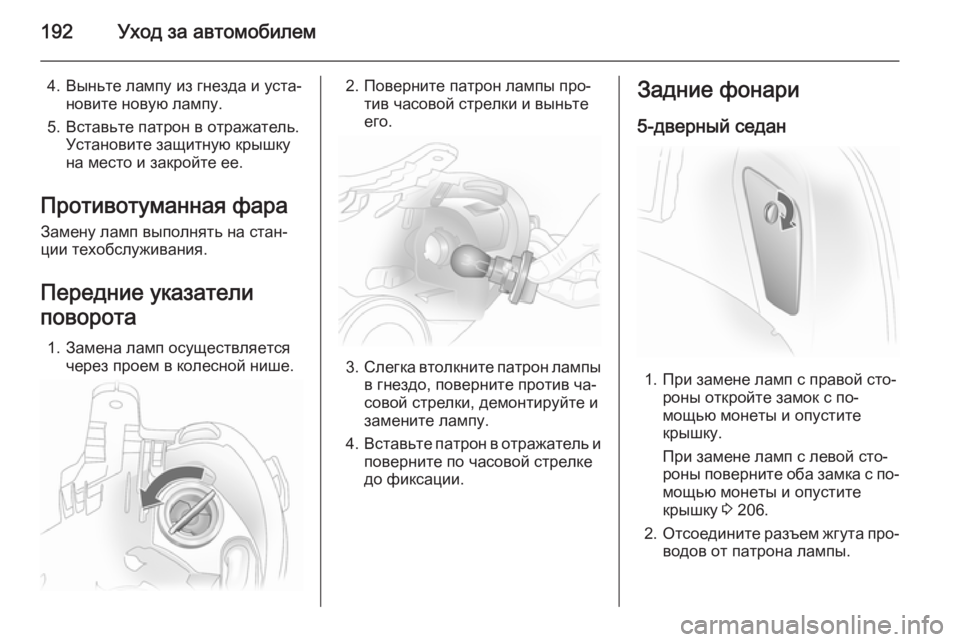

Противотуманная фара Замену ламп выполнять на стан‐
ции техобслуживания.
Передние указатели
поворота
1. Замена ламп осуществляется через проем в колесной нише.2. Поверните патрон лампы про‐тив часовой стрелки и выньте
его.
3. Слегка втолкните патрон лампы
в гнездо, поверните против ча‐
совой стрелки, демонтируйте и
замените лампу.
4. Вставьте патрон в отражатель и
поверните по часовой стрелке
до фиксации.
Задние фонари
5-дверный седан
1. При замене ламп с правой сто‐ роны откройте замок с по‐
мощью монеты и опустите
крышку.
При замене ламп с левой сто‐
роны поверните оба замка с по‐
мощью монеты и опустите
крышку 3 206.
2. Отсоедините разъем жгута про‐
водов от патрона лампы.

Уход за автомобилем193

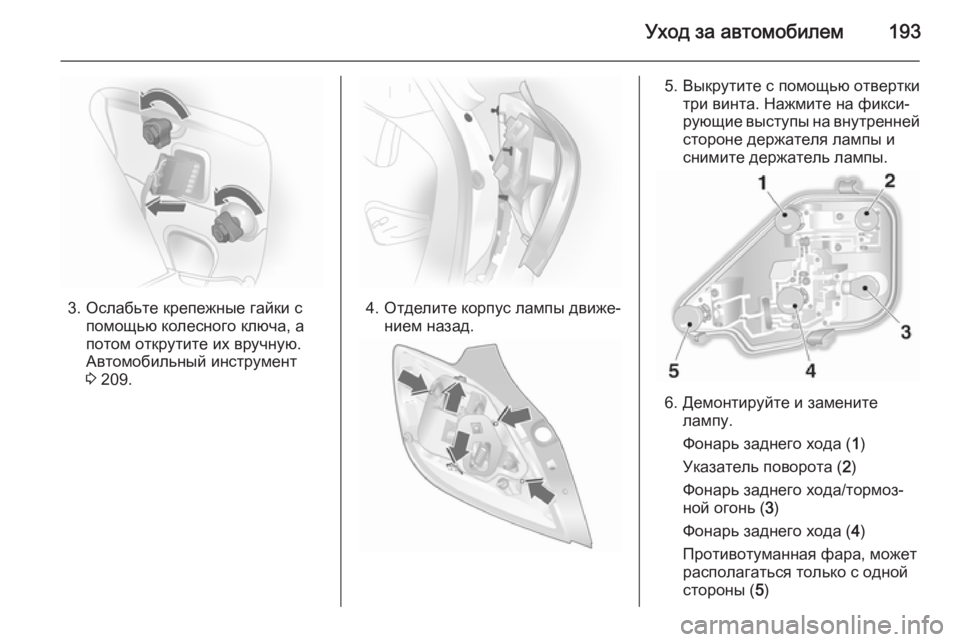

3. Ослабьте крепежные гайки спомощью колесного ключа, а
потом открутите их вручную.
Автомобильный инструмент
3 209.4. Отделите корпус лампы движе‐
нием назад.
5. Выкрутите с помощью отверткитри винта. Нажмите на фикси‐
рующие выступы на внутренней
стороне держателя лампы и
снимите держатель лампы.
6. Демонтируйте и замените лампу.
Фонарь заднего хода ( 1)
Указатель поворота ( 2)
Фонарь заднего хода/тормоз‐
ной огонь ( 3)
Фонарь заднего хода ( 4)
Противотуманная фара, может располагаться только с одной
стороны ( 5)

194Уход за автомобилем

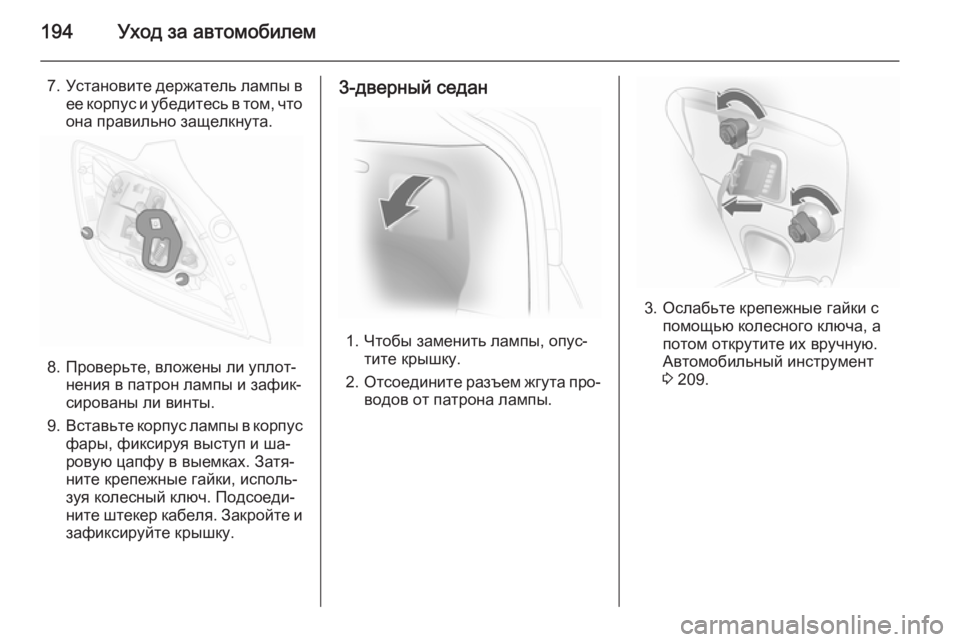

7.Установите держатель лампы в
ее корпус и убедитесь в том, что
она правильно защелкнута.
8. Проверьте, вложены ли уплот‐ нения в патрон лампы и зафик‐
сированы ли винты.
9. Вставьте корпус лампы в корпус
фары, фиксируя выступ и ша‐
ровую цапфу в выемках. Затя‐
ните крепежные гайки, исполь‐
зуя колесный ключ. Подсоеди‐
ните штекер кабеля. Закройте и зафиксируйте крышку.
3-дверный седан
1. Чтобы заменить лампы, опус‐ тите крышку.
2. Отсоедините разъем жгута про‐
водов от патрона лампы.
3. Ослабьте крепежные гайки с помощью колесного ключа, а
потом открутите их вручную.
Автомобильный инструмент
3 209.

Уход за автомобилем195
4. Отделите корпус лампы движе‐нием назад.

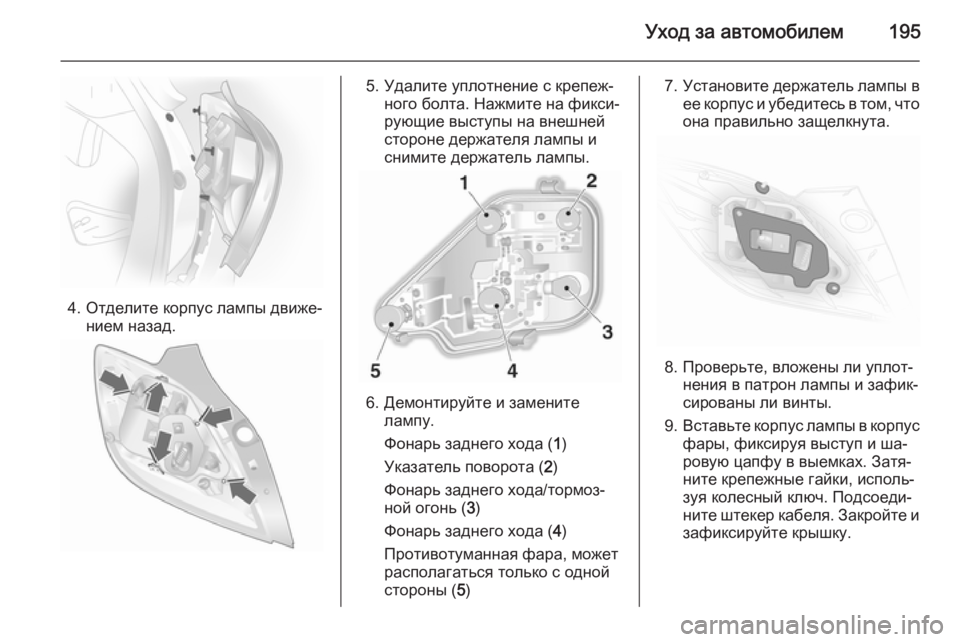

5. Удалите уплотнение с крепеж‐ного болта. Нажмите на фикси‐
рующие выступы на внешней
стороне держателя лампы и
снимите держатель лампы.
6. Демонтируйте и замените лампу.
Фонарь заднего хода ( 1)
Указатель поворота ( 2)
Фонарь заднего хода/тормоз‐
ной огонь ( 3)
Фонарь заднего хода ( 4)
Противотуманная фара, может располагаться только с одной
стороны ( 5)
7. Установите держатель лампы в
ее корпус и убедитесь в том, что
она правильно защелкнута.
8. Проверьте, вложены ли уплот‐ нения в патрон лампы и зафик‐
сированы ли винты.
9. Вставьте корпус лампы в корпус
фары, фиксируя выступ и ша‐
ровую цапфу в выемках. Затя‐
ните крепежные гайки, исполь‐
зуя колесный ключ. Подсоеди‐
ните штекер кабеля. Закройте и зафиксируйте крышку.

196Уход за автомобилем

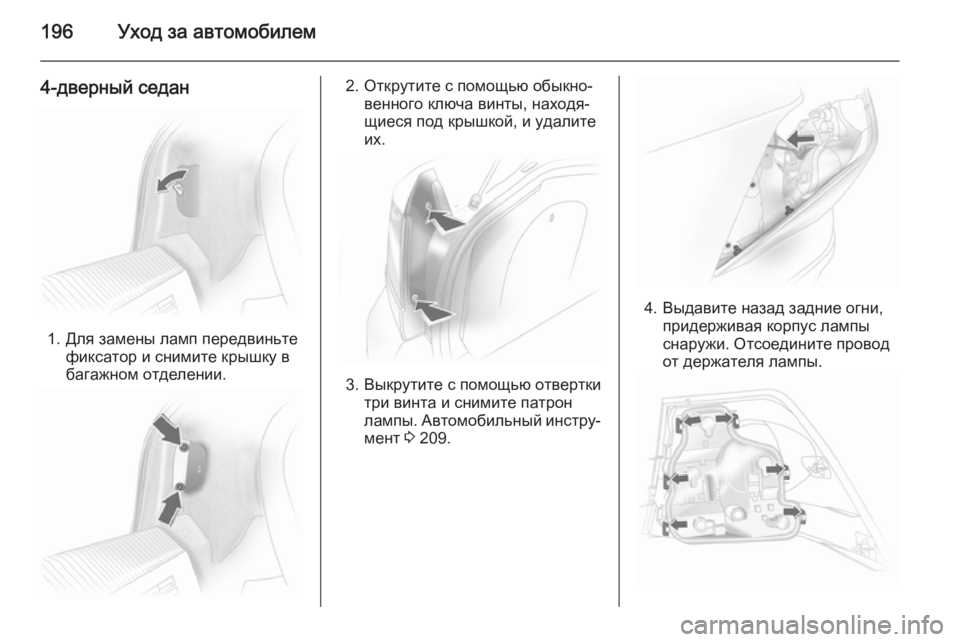

4-дверный седан
1. Для замены ламп передвиньтефиксатор и снимите крышку в
багажном отделении.
2. Открутите с помощью обыкно‐ венного ключа винты, находя‐
щиеся под крышкой, и удалите их.
3. Выкрутите с помощью отвертки три винта и снимите патрон
лампы. Автомобильный инстру‐
мент 3 209.
4. Выдавите назад задние огни,
придерживая корпус лампы
снаружи. Отсоедините провод
от держателя лампы.

Уход за автомобилем197

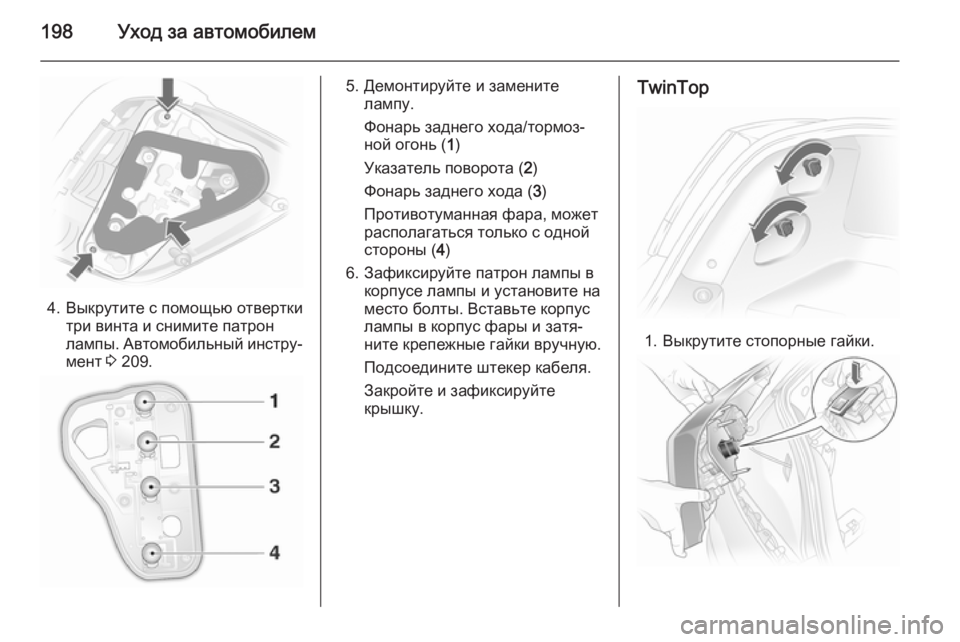

5. Выдавите шесть блокировоч‐ных фиксаторов корпуса лампыи снимите держатель лампы.
6. Демонтируйте и замените лампу.
Тормозной огонь ( 1)
Фонарь заднего хода ( 2)
Противотуманная фара, может располагаться только с одной
стороны ( 3)
Указатель поворота ( 4)
Фонарь заднего хода ( 5)
7. Зафиксируйте патрон лампы в
корпусе лампы. Проверьте,
правильно ли установлено
уплотнение и правильно ли за‐ фиксирован держатель.
8. Подсоедините штекер кабеля. Вставьте корпус лампы в корпус
фары, фиксируя болты с полу‐
круглой головкой в выемках. За‐ крепите корпус лампы в корпусе
фары с помощью четырех вин‐
тов. Закройте крышку и зафик‐
сируйте ее.

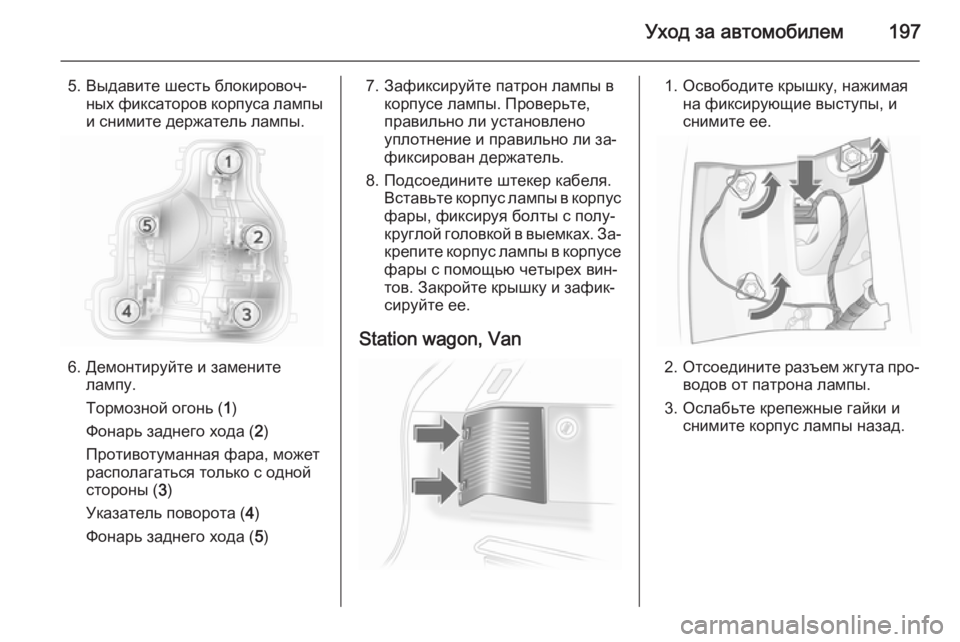

Station wagon, Van1. Освободите крышку, нажимая на фиксирующие выступы, и
снимите ее.
2. Отсоедините разъем жгута про‐
водов от патрона лампы.
3. Ослабьте крепежные гайки и снимите корпус лампы назад.

198Уход за автомобилем
4. Выкрутите с помощью отверткитри винта и снимите патрон
лампы. Автомобильный инстру‐
мент 3 209.
5. Демонтируйте и замените
лампу.
Фонарь заднего хода/тормоз‐
ной огонь ( 1)
Указатель поворота ( 2)
Фонарь заднего хода ( 3)
Противотуманная фара, может располагаться только с одной
стороны ( 4)
6. Зафиксируйте патрон лампы в корпусе лампы и установите на
место болты. Вставьте корпус
лампы в корпус фары и затя‐
ните крепежные гайки вручную.
Подсоедините штекер кабеля.
Закройте и зафиксируйте
крышку.TwinTop
1. Выкрутите стопорные гайки.
