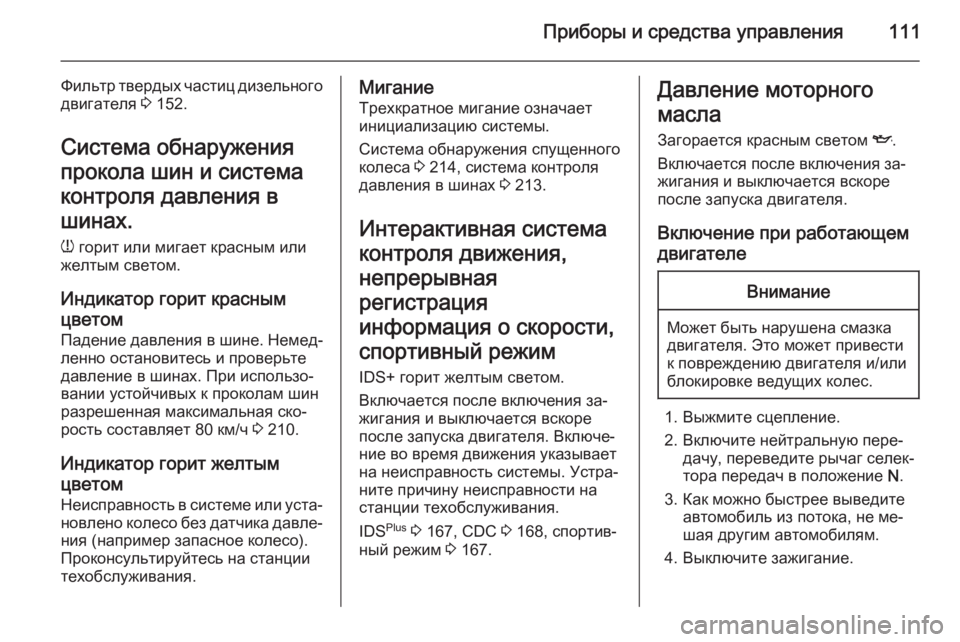

Приборы и средства управления111
Фильтр твердых частиц дизельногодвигателя 3 152.
Система обнаружения
прокола шин и система
контроля давления в
шинах.
w горит или мигает красным или
желтым светом.
Индикатор горит красным
цветом Падение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах. При использо‐
вании устойчивых к проколам шин
разрешенная максимальная ско‐
рость составляет 80 км/ч 3 210.
Индикатор горит желтым
цветом
Неисправность в системе или уста‐
новлено колесо без датчика давле‐
ния (например запасное колесо).
Проконсультируйтесь на станции
техобслуживания.Мигание
Трехкратное мигание означает
инициализацию системы.
Система обнаружения спущенного колеса 3 214, система контроля
давления в шинах 3 213.
Интерактивная система
контроля движения,
непрерывная
регистрация
информация о скорости,
спортивный режим
IDS+ горит желтым светом.
Включается после включения за‐
жигания и выключается вскоре
после запуска двигателя. Включе‐
ние во время движения указывает
на неисправность системы. Устра‐ ните причину неисправности на
станции техобслуживания.
IDS Plus
3 167, CDC 3 168, спортив‐
ный режим 3 167.Давление моторного
масла
Загорается красным светом I.
Включается после включения за‐
жигания и выключается вскоре
после запуска двигателя.
Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу, переведите рычаг селек‐
тора передач в положение N.
3. Как можно быстрее выведите автомобиль из потока, не ме‐
шая другим автомобилям.
4. Выключите зажигание.

112Приборы и средства управления9Предупреждение
При выключенном двигателе
для торможения и поворота ру‐
левого колеса требуются значи‐ тельно большие усилия.
Не вынимайте ключ до полной
остановки автомобиля, в про‐
тивном случае блокировка руле‐
вого колеса может привести к возникновению аварийной си‐
туации.
Перед тем, как обращаться на
станцию техобслуживания 3 182,
следует проверить уровень мотор‐
ного масла.
Низкий уровень
моторного масла S горит желтым светом.
Уровень масла в двигателе про‐
веряется автоматически.
Включение при работающем
двигателе Низкий уровень масла в двигателе.
Проверьте уровень масла в двига‐
теле и при необходимости долейте
3 182.
Низкий уровень топлива
Горит или мигает желтым светом Y.
Горит непрерывно Недостаточный уровень горючего
в топливном баке.
Мигание
Запас топлива израсходован. Не‐
медленно заправьте автомобиль.
Категорически запрещается дви‐
жение до полного опустошения
бака.
Каталитический нейтрализатор
3 153.
Удаление воздуха из топливной
системы дизеля 3 185.Система Open&Start
Горит или мигает желтым све‐
том 0.
Мигание
Электронный ключ находится вне
зоны приема внутри автомобиля.
Пуск двигателя невозможен.
Чтобы выключить зажигание, удер‐ живайте кнопку Start/Stop нажатой
немного дольше.
или
Отказ электронного ключа. Тем не
менее автомобиль все же можно
использовать в аварийном ре‐ жиме.
Горит непрерывно Неисправность в системе. Попро‐
буйте использовать запасной
ключ, радиобрелок или аварийный
режим. Чтобы выключить зажига‐
ние, удерживайте кнопку Start/Stop
нажатой немного дольше. Обрати‐
тесь за помощью на станцию тех‐
обслуживания.
или

Приборы и средства управления113
Все еще включена блокировка ру‐
левого колеса. Немного поверните
рулевое колесо и нажмите на
кнопку Start/Stop .
Система Open&Start 3 25.
Нажмите педаль тормоза
j горит желтым светом.
Двигатель с автоматизированной
механической коробкой передач
можно запустить только при нажа‐
той педали тормоза. Если педаль
тормоза не нажата, горит индика‐
тор 3 160.
Внешнее освещение 8 горит зеленым светом.
Горит при включенном внешнем
освещении 3 131.
Дальний свет фар C горит синим светом.
Горит при включенном дальнем
свете и при мигании фарами
3 132.Система адаптивных
фар Горит или мигает желтым све‐
том B.
Горит непрерывно Неисправность в системе.
При выходе из строя устройства поворота фар при прохождении по‐ ворота выключается соответ‐
ствующая лампа ближнего света и
включается противотуманная
фара.
Обратитесь за помощью на стан‐
цию техобслуживания.
Мигание Неисправность в системе. Неза‐
медлительно обратитесь на стан‐
цию техобслуживания.
Мигание индикатора B в течение
примерно 4 секунд после включе‐ ния зажигания напоминает о том,
что система была переключена3 133.
Адаптивная система переднего
освещения (AFL) 3 133.Противотуманные фары
> горит зеленым светом.
Горит при включенных передних
противотуманных фарах 3 135.
Задняя противотуманная фара
r горит желтым светом.
Горит, когда задние противотуман‐
ные фары включены 3 135.
Круиз-контроль
m горит зеленым светом.
Горит при включенной системе
3 169.
Дверь открыта Загорается красным светом Q.
Индикатор включен при открытой
двери или задней двери.

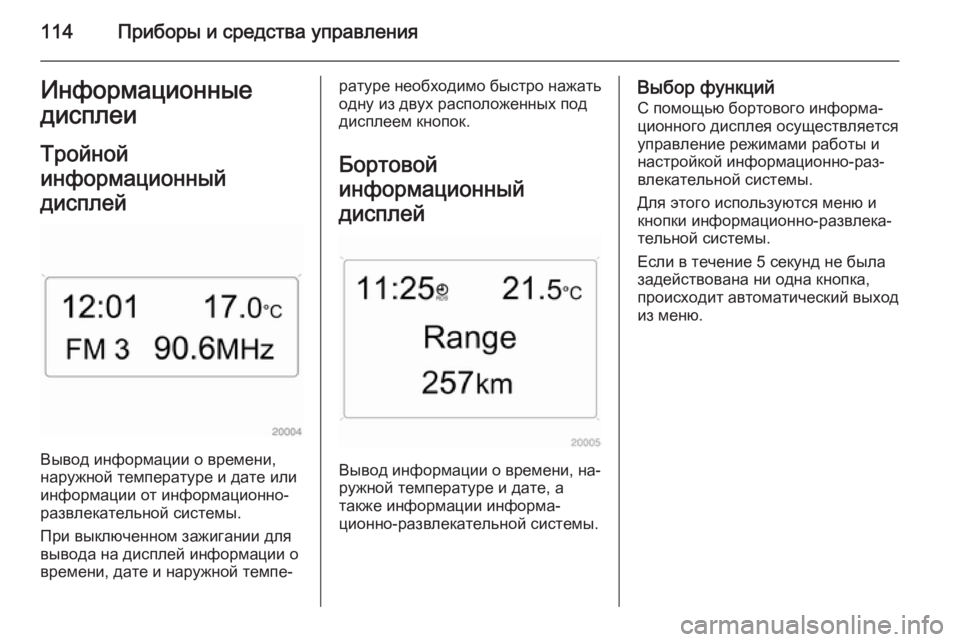

114Приборы и средства управленияИнформационные
дисплеи
Тройной
информационный
дисплей
Вывод информации о времени,
наружной температуре и дате или
информации от информационно- развлекательной системы.
При выключенном зажигании для
вывода на дисплей информации о
времени, дате и наружной темпе‐
ратуре необходимо быстро нажать
одну из двух расположенных под
дисплеем кнопок.
Бортовой
информационный
дисплей
Вывод информации о времени, на‐
ружной температуре и дате, а
также информации информа‐
ционно-развлекательной системы.
Выбор функций
С помощью бортового информа‐
ционного дисплея осуществляется
управление режимами работы и
настройкой информационно-раз‐
влекательной системы.
Для этого используются меню и
кнопки информационно-развлека‐
тельной системы.
Если в течение 5 секунд не была
задействована ни одна кнопка,
происходит автоматический выход
из меню.

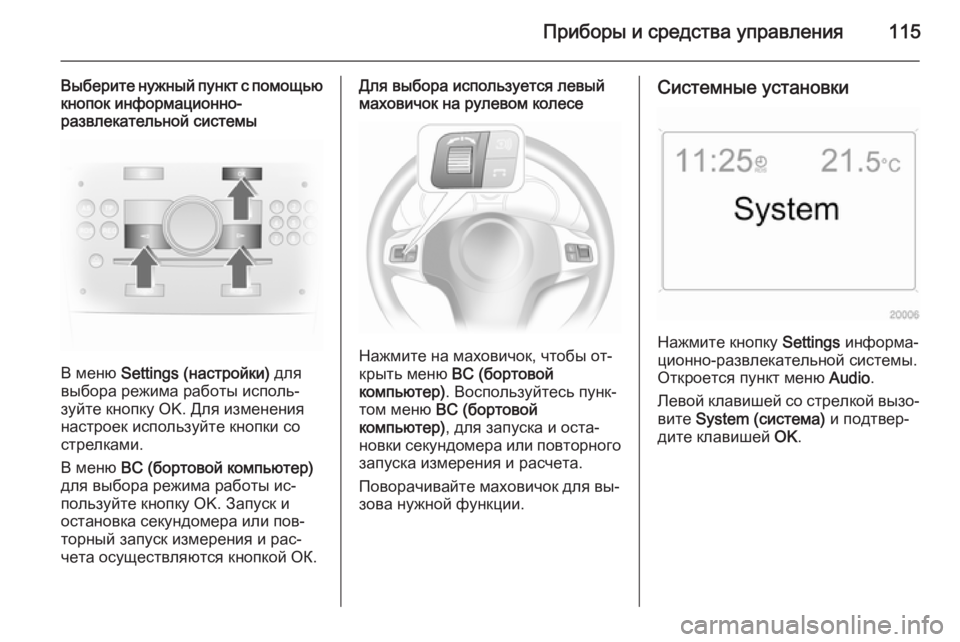

Приборы и средства управления115
Выберите нужный пункт с помощьюкнопок информационно-
развлекательной системы
В меню Settings (настройки) для
выбора режима работы исполь‐
зуйте кнопку OK. Для изменения
настроек используйте кнопки со
стрелками.
В меню BC (бортовой компьютер)
для выбора режима работы ис‐ пользуйте кнопку OK. Запуск и
остановка секундомера или пов‐
торный запуск измерения и рас‐
чета осуществляются кнопкой ОК.
Для выбора используется левый
маховичок на рулевом колесе
Нажмите на маховичок, чтобы от‐
крыть меню BC (бортовой
компьютер) . Воспользуйтесь пунк‐
том меню BC (бортовой
компьютер) , для запуска и оста‐
новки секундомера или повторного
запуска измерения и расчета.
Поворачивайте маховичок для вы‐ зова нужной функции.
Системные установки
Нажмите кнопку Settings информа‐
ционно-развлекательной системы.
Откроется пункт меню Audio.
Левой клавишей со стрелкой вызо‐ вите System (система) и подтвер‐
дите клавишей OK.

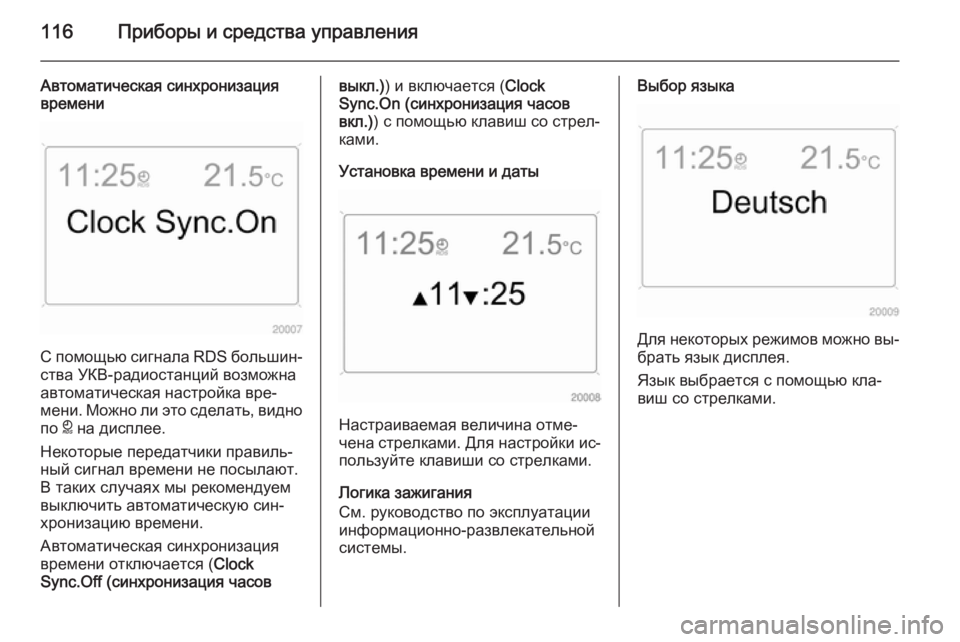

116Приборы и средства управления
Автоматическая синхронизация
времени
С помощью сигнала RDS большин‐
ства УКВ-радиостанций возможна
автоматическая настройка вре‐
мени. Можно ли это сделать, видно
по } на дисплее.
Некоторые передатчики правиль‐
ный сигнал времени не посылают.
В таких случаях мы рекомендуем
выключить автоматическую син‐
хронизацию времени.
Автоматическая синхронизация
времени отключается ( Clock
Sync.Off (синхронизация часов
выкл.) ) и включается ( Clock
Sync.On (синхронизация часов
вкл.) ) с помощью клавиш со стрел‐
ками.
Установка времени и даты
Настраиваемая величина отме‐
чена стрелками. Для настройки ис‐
пользуйте клавиши со стрелками.
Логика зажигания
См. руководство по эксплуатации
информационно-развлекательной
системы.
Выбор языка
Для некоторых режимов можно вы‐
брать язык дисплея.
Язык выбрается с помощью кла‐
виш со стрелками.

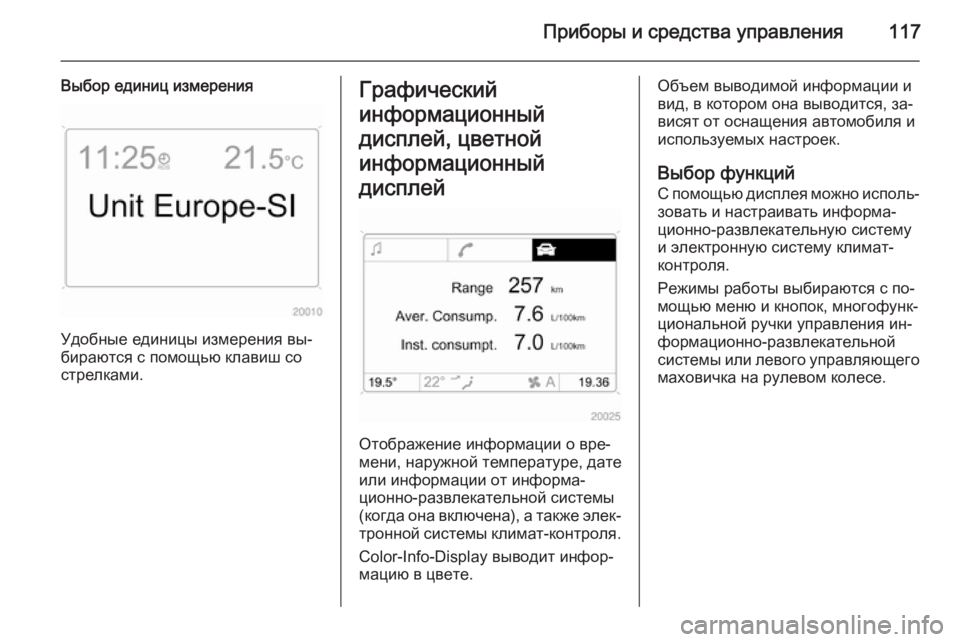

Приборы и средства управления117
Выбор единиц измерения
Удобные единицы измерения вы‐
бираются с помощью клавиш со
стрелками.
Графический
информационный
дисплей, цветной
информационный
дисплей
Отображение информации о вре‐
мени, наружной температуре, дате
или информации от информа‐
ционно-развлекательной системы
(когда она включена), а также элек‐
тронной системы климат-контроля.
Color-Info-Display выводит инфор‐
мацию в цвете.
Объем выводимой информации и
вид, в котором она выводится, за‐
висят от оснащения автомобиля и
используемых настроек.
Выбор функцийС помощью дисплея можно исполь‐
зовать и настраивать информа‐
ционно-развлекательную систему
и электронную систему климат-
контроля.
Режимы работы выбираются с по‐ мощью меню и кнопок, многофунк‐
циональной ручки управления ин‐
формационно-развлекательной
системы или левого управляющего маховичка на рулевом колесе.

118Приборы и средства управления
Выбор с помощью кнопок
информационно-развлекательной системы
Пункты меню можно выбрать через
меню и или кнопками информа‐
ционно-развлекательной системы.
Кнопка OK используется для вы‐
бора выделенного пункта или под‐
тверждения команды.
Для выхода из меню нажмимайте
правую или левую клавиши со
стрелкой, пока не появится Return
(назад) или Main (главн.) , и сде‐
лайте выбор.
Выбор с помощью
многофункционального
переключателя
Поворачивайте многофункцио‐
нальный переключатель для выде‐
ления пунктов меню или команд и
для выбора функциональных раз‐
делов.
Для выбора выделенного пункта
или подтверждения команды, на
многофункциональный переключа‐
тель нужно нажать.
Для выхода из меню поворачи‐
вайте многофункциональный пере‐ ключатель, пока не появится
Return (назад) или Main (главн.) , и
сделайте выбор.
Выбор с помощью левого
маховичка управления на рулевом
колесе
Для выбора пункта меню повер‐
ните маховичок.
Нажмите на маховичок для выбора выделенного пункта меню или под‐
тверждения команды.
