2014 OPEL ASTRA H Инструкция по эксплуатации (in Russian)

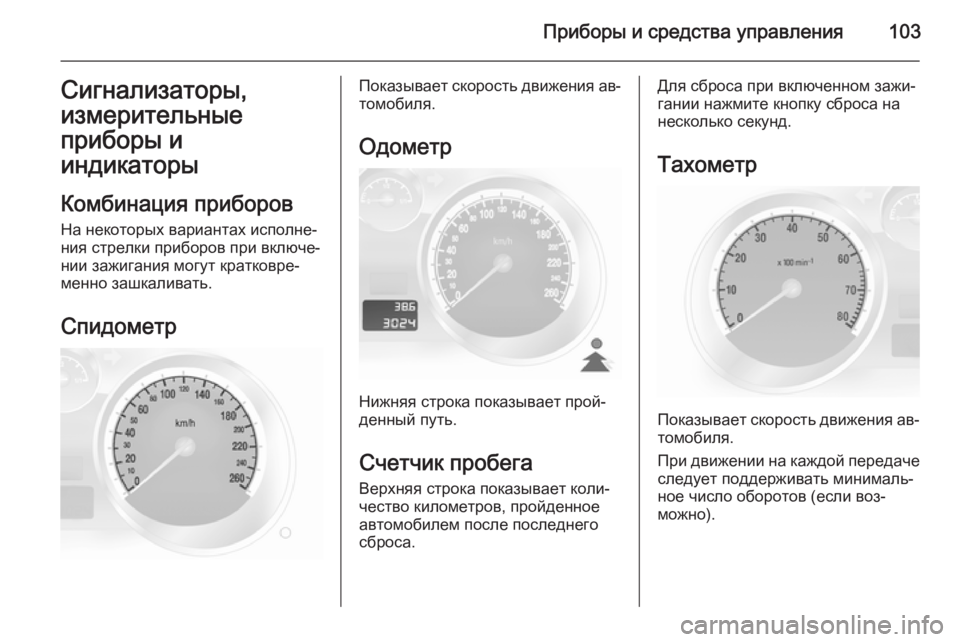

Приборы и средства управления103Сигнализаторы,
измерительные
приборы и
индикаторы
Комбинация приборов
На некоторых вариантах исполне‐
ния стрелки приборов при включе‐
нии зажигания могут кратковре‐
менно зашкаливать.
СпидометрПоказывает скорость движения ав‐
томобиля.
Одометр
Нижняя строка показывает прой‐
денный путь.
Счетчик пробега Верхняя строка показывает коли‐
чество километров, пройденное
автомобилем после последнего
сброса.
Для сброса при включенном зажи‐
гании нажмите кнопку сброса на
несколько секунд.
Тахометр
Показывает скорость движения ав‐
томобиля.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если воз‐
можно).

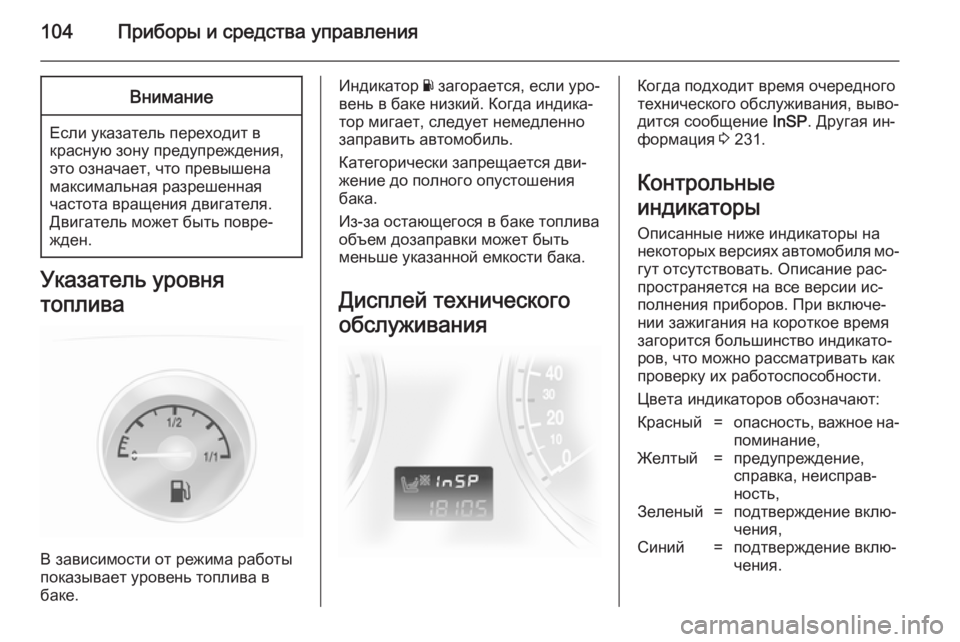

104Приборы и средства управленияВнимание
Если указатель переходит вкрасную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня
топлива
В зависимости от режима работы
показывает уровень топлива в
баке.
Индикатор Y загорается, если уро‐
вень в баке низкий. Когда индика‐
тор мигает, следует немедленно
заправить автомобиль.
Категорически запрещается дви‐
жение до полного опустошения
бака.
Из-за остающегося в баке топлива объем дозаправки может бытьменьше указанной емкости бака.
Дисплей техническогообслуживанияКогда подходит время очередного
технического обслуживания, выво‐
дится сообщение InSP. Другая ин‐
формация 3 231.
Контрольные
индикаторы
Описанные ниже индикаторы на
некоторых версиях автомобиля мо‐
гут отсутствовать. Описание рас‐
пространяется на все версии ис‐
полнения приборов. При включе‐ нии зажигания на короткое время
загорится большинство индикато‐
ров, что можно рассматривать как проверку их работоспособности.
Цвета индикаторов обозначают:Красный=опасность, важное на‐
поминание,Желтый=предупреждение,
справка, неисправ‐
ность,Зеленый=подтверждение вклю‐
чения,Синий=подтверждение вклю‐
чения.

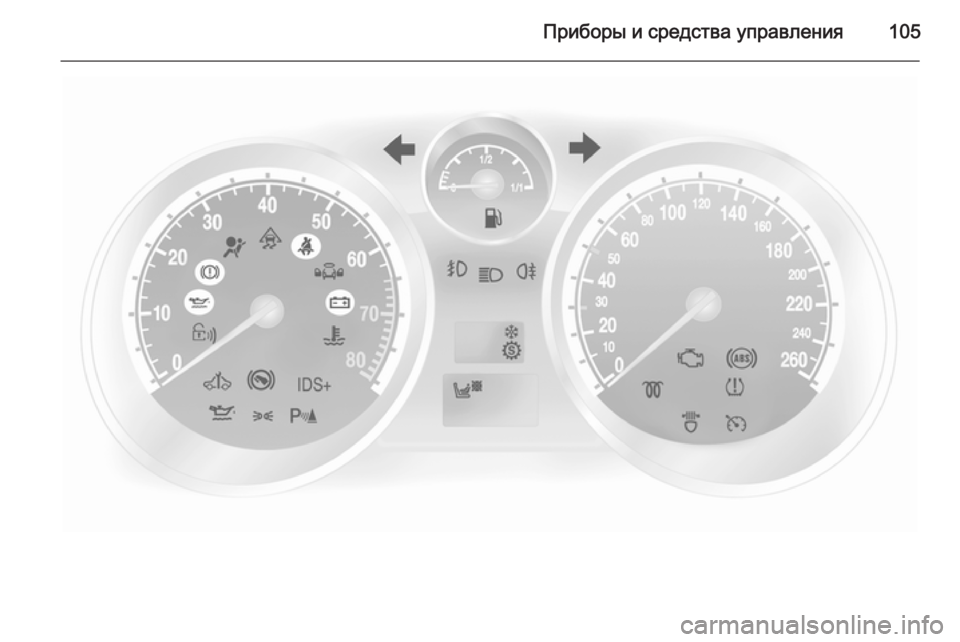

Приборы и средства управления105

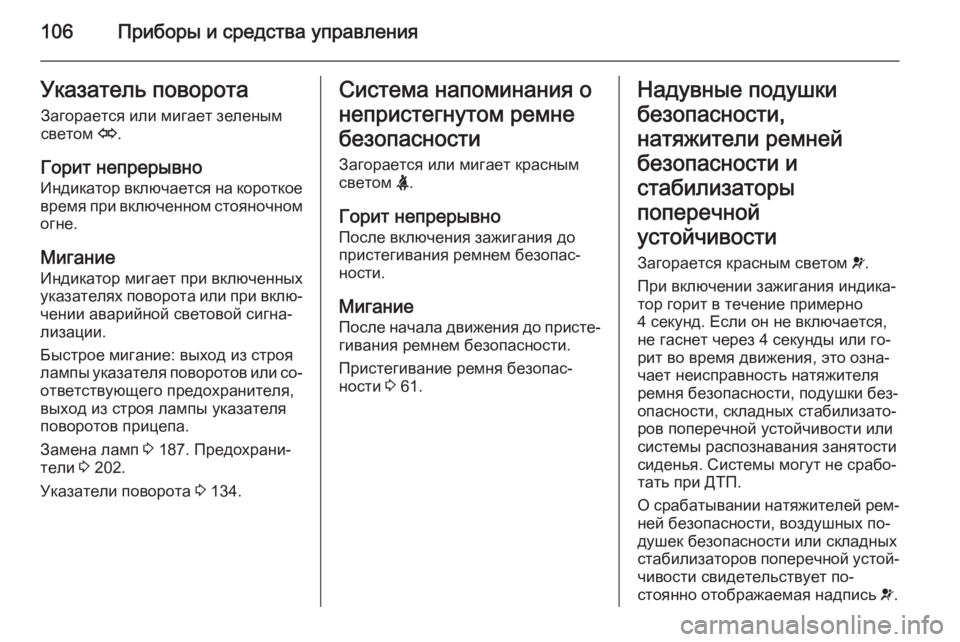

106Приборы и средства управленияУказатель поворота
Загорается или мигает зеленым
светом O.
Горит непрерывно
Индикатор включается на короткое время при включенном стояночном
огне.
Мигание
Индикатор мигает при включенных
указателях поворота или при вклю‐
чении аварийной световой сигна‐
лизации.
Быстрое мигание: выход из строя лампы указателя поворотов или со‐ ответствующего предохранителя,выход из строя лампы указателя
поворотов прицепа.
Замена ламп 3 187. Предохрани‐
тели 3 202.
Указатели поворота 3 134.Система напоминания о
непристегнутом ремне
безопасности Загорается или мигает красным
светом X.
Горит непрерывно
После включения зажигания до
пристегивания ремнем безопас‐
ности.
МиганиеПосле начала движения до присте‐
гивания ремнем безопасности.
Пристегивание ремня безопас‐
ности 3 61.Надувные подушки
безопасности,
натяжители ремней
безопасности и
стабилизаторы
поперечной
устойчивости
Загорается красным светом v.
При включении зажигания индика‐
тор горит в течение примерно
4 секунд. Если он не включается,
не гаснет через 4 секунды или го‐
рит во время движения, это озна‐
чает неисправность натяжителя
ремня безопасности, подушки без‐
опасности, складных стабилизато‐
ров поперечной устойчивости или
системы распознавания занятости
сиденья. Системы могут не срабо‐
тать при ДТП.
О срабатывании натяжителей рем‐
ней безопасности, воздушных по‐ душек безопасности или складных
стабилизаторов поперечной устой‐ чивости свидетельствует по‐
стоянно отображаемая надпись v.

Приборы и средства управления1079Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Система подушек безопасности,
натяжители ремней безопасности
3 64, 3 60.
Система контроля
присутствия пассажиров на сиденьях
Горит или мигает желтым све‐
том y.
Непрерывное горение Если автомобиль оснащен устрой‐
ством распознавания занятости си‐ денья, после включения зажигания
в течение около 4 секунд горит y.
При наличии системы безопас‐
ности для детей с транспондерами
y продолжает гореть. Система
безопасности для детей, оснащен‐
ная транспондерами, может уста‐
навливаться на сиденье переднего
пассажира только в том случае,
если подушки безопасности перед‐ него пассажира отключены 3 67.9 Опасность
Если при движении с установ‐
ленной системой безопасности для детей индикатор не горит,
это означает, что не отключены
передняя и боковая подушки
безопасности переднего пасса‐
жира.
Мигание
Отказ системы, неисправность или
неправильная установка системы
безопасности для детей (с транс‐
пондерами) 3 67.
9 Опасность
Мигание индикатора во время
движения указывает на неис‐
правность. Немедленно устра‐
ните причину неисправности на
станции техобслуживания.
Система безопасности для детей с транспондерами 3 74.
Генератор
Загорается красным светом p.
Включается после включения за‐ жигания и выключается вскоре
после запуска двигателя.
Включение при работающем
двигателе Остановиться, остановить двига‐
тель. Аккумуляторная батарея не
заряжается. Может быть нарушено
охлаждение двигателя. У дизель‐
ного двигателя может отключиться сервоусилитель тормозной сис‐
темы. Обратитесь за помощью на
станцию техобслуживания.
Контрольный индикатор
неисправности
Горит или мигает желтым све‐
том Z.

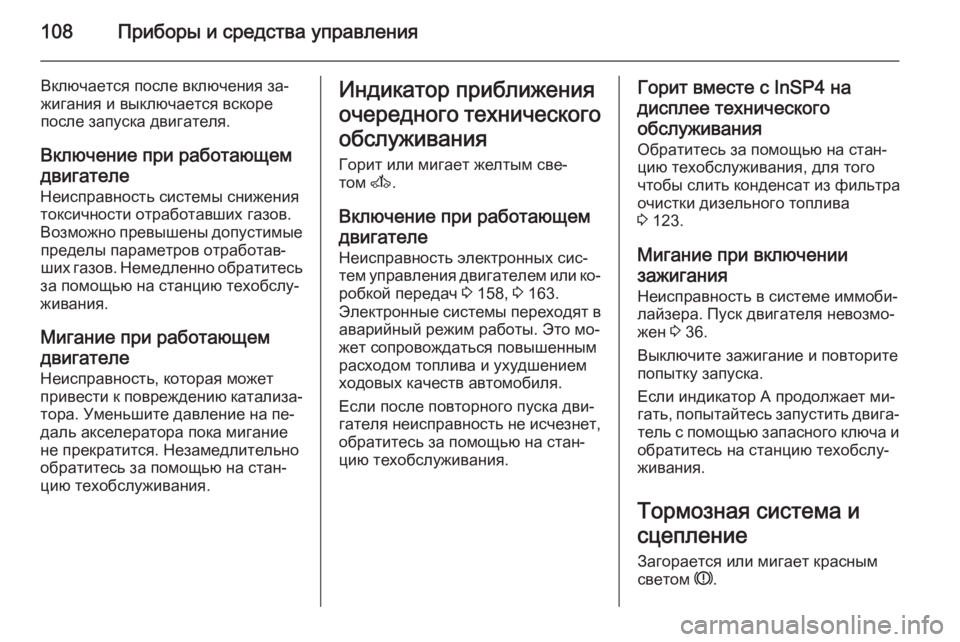

108Приборы и средства управления
Включается после включения за‐
жигания и выключается вскоре
после запуска двигателя.
Включение при работающем
двигателе Неисправность системы снижения
токсичности отработавших газов.
Возможно превышены допустимые пределы параметров отработав‐ших газов. Немедленно обратитесь
за помощью на станцию техобслу‐
живания.
Мигание при работающем
двигателе Неисправность, которая может
привести к повреждению катализа‐ тора. Уменьшите давление на пе‐
даль акселератора пока мигание
не прекратится. Незамедлительно
обратитесь за помощью на стан‐
цию техобслуживания.Индикатор приближения
очередного технического
обслуживания Горит или мигает желтым све‐
том A.
Включение при работающем
двигателе Неисправность электронных сис‐
тем управления двигателем или ко‐
робкой передач 3 158, 3 163.
Электронные системы переходят в аварийный режим работы. Это мо‐
жет сопровождаться повышенным
расходом топлива и ухудшением
ходовых качеств автомобиля.
Если после повторного пуска дви‐
гателя неисправность не исчезнет,
обратитесь за помощью на стан‐
цию техобслуживания.Горит вместе с InSP4 на
дисплее технического
обслуживания Обратитесь за помощью на стан‐
цию техобслуживания, для того
чтобы слить конденсат из фильтра
очистки дизельного топлива
3 123.
Мигание при включении
зажигания
Неисправность в системе иммоби‐
лайзера. Пуск двигателя невозмо‐
жен 3 36.
Выключите зажигание и повторите
попытку запуска.
Если индикатор А продолжает ми‐
гать, попытайтесь запустить двига‐ тель с помощью запасного ключа и
обратитесь на станцию техобслу‐
живания.
Тормозная система и
сцепление Загорается или мигает красным
светом R.

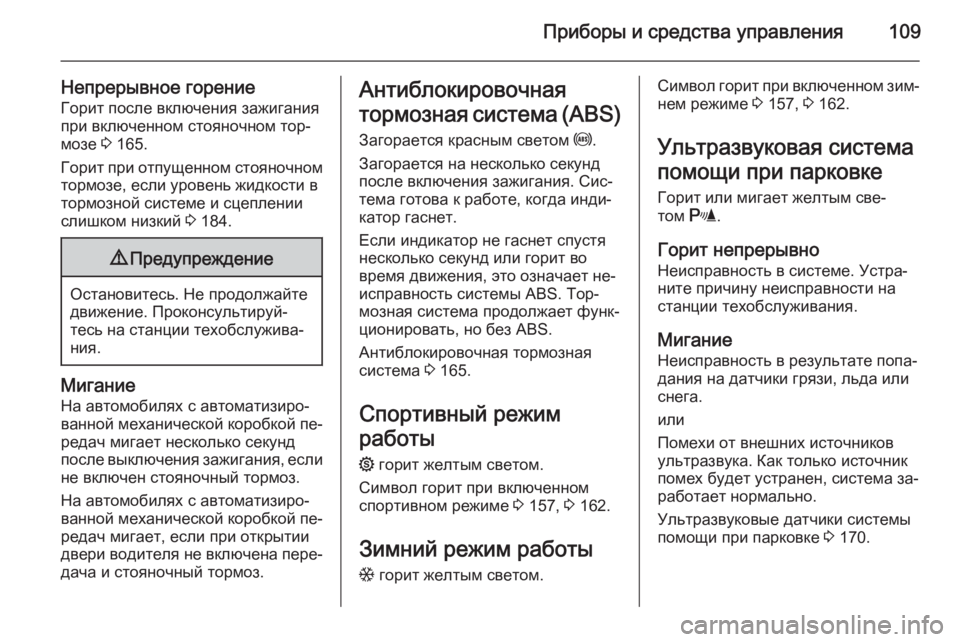

Приборы и средства управления109
Непрерывное горениеГорит после включения зажигания
при включенном стояночном тор‐
мозе 3 165.
Горит при отпущенном стояночном
тормозе, если уровень жидкости в
тормозной системе и сцеплении
слишком низкий 3 184.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Мигание
На автомобилях с автоматизиро‐
ванной механической коробкой пе‐
редач мигает несколько секунд
после выключения зажигания, если
не включен стояночный тормоз.
На автомобилях с автоматизиро‐
ванной механической коробкой пе‐
редач мигает, если при открытии
двери водителя не включена пере‐ дача и стояночный тормоз.
Антиблокировочная
тормозная система ( ABS)
Загорается красным светом u.
Загорается на несколько секунд после включения зажигания. Сис‐
тема готова к работе, когда инди‐
катор гаснет.
Если индикатор не гаснет спустя
несколько секунд или горит во
время движения, это означает не‐
исправность системы АBS. Тор‐ мозная система продолжает функ‐
ционировать, но без АBS.
Антиблокировочная тормозная
система 3 165.
Спортивный режим
работы
1 горит желтым светом.
Символ горит при включенном
спортивном режиме 3 157, 3 162.
Зимний режим работы
T горит желтым светом.Символ горит при включенном зим‐
нем режиме 3 157, 3 162.
Ультразвуковая система
помощи при парковке
Горит или мигает желтым све‐
том r.
Горит непрерывно Неисправность в системе. Устра‐ните причину неисправности на
станции техобслуживания.
Мигание Неисправность в результате попа‐
дания на датчики грязи, льда или снега.
или
Помехи от внешних источников
ультразвука. Как только источник
помех будет устранен, система за‐
работает нормально.
Ультразвуковые датчики системы
помощи при парковке 3 170.

110Приборы и средства управленияСистема динамической
стабилизации
v мигает или горит желтым светом.
Он горит после включения зажига‐
ния несколько секунд.
Мигает во время движения
Система осуществляет коррекцию
движения автомобиля. Мощность
двигателя может упасть, и автомо‐
биль может притормаживаться ав‐
томатически 3 166.
Включен во время движения Система отключена или неис‐
правна. Можно продолжить по‐
ездку. Однако в зависимости от со‐ стояния дорожного полотна может
снизиться устойчивость.
Устраните причину неисправности
на станции техобслуживания.
ESP® Plus
3 166.Температура
охлаждающей жидкости
двигателя
Загорается красным светом W.
Включение при работающем
двигателе Остановиться, остановить двига‐
тель.Внимание
Слишком высокая температура
охлаждающей жидкости.
Немедленно проверьте уровень
охлаждающей жидкости 3 183.
Если уровень охлаждающей жид‐
кости достаточен, обратитесь за
помощью на станцию техобслужи‐
вания.
Предварительный
подогрев и сажевый
фильтр дизельного
двигателя
Горит или мигает желтым све‐
том !.
Горит непрерывно
Включен предварительный подо‐
грев. Включается только при пони‐
женной температуре наружного
воздуха.
Мигание в автомобилях с дизельным филь‐тром твердых частиц.
Индикатор ! мигает, если фильтр
нуждается в очистке, а условия
предыдущей поездки не позволили
произвести автоматическую
очистку. Продолжайте движение и
по возможности поддерживайте число оборотов двигателя не ниже
2000 об/мин.
Индикатор ! выключится, как
только операция самоочистки пол‐ ностью завершится.
