2014 OPEL ASTRA H Инструкция по эксплуатации (in Russian)

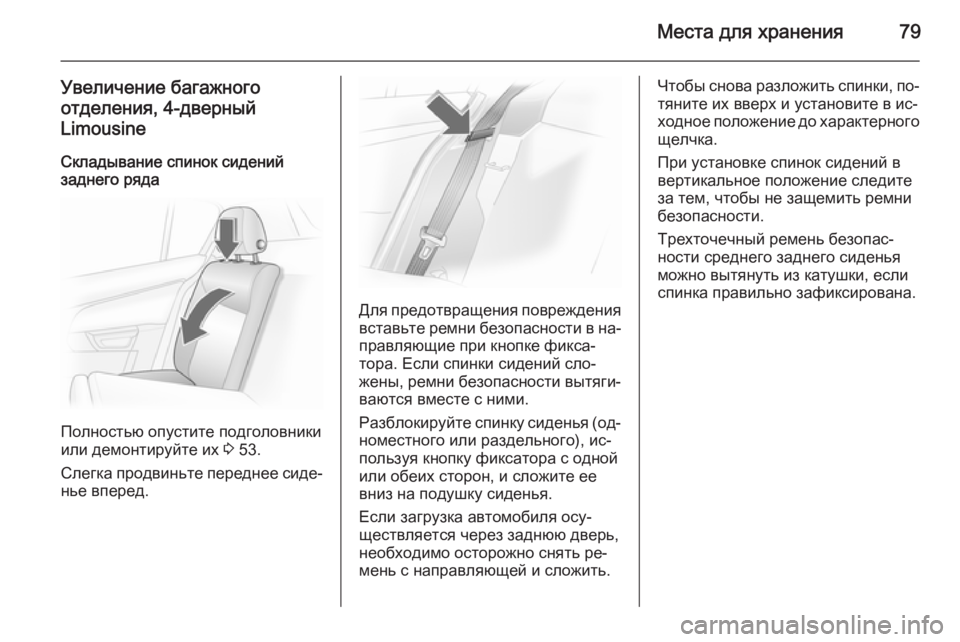

Места для хранения79
Увеличение багажногоотделения, 4-дверныйLimousine
Складывание спинок сидений
заднего ряда
Полностью опустите подголовники
или демонтируйте их 3 53.
Слегка продвиньте переднее сиде‐
нье вперед.
Для предотвращения повреждения вставьте ремни безопасности в на‐
правляющие при кнопке фикса‐
тора. Если спинки сидений сло‐
жены, ремни безопасности вытяги‐ ваются вместе с ними.
Разблокируйте спинку сиденья (од‐
номестного или раздельного), ис‐
пользуя кнопку фиксатора с одной
или обеих сторон, и сложите ее
вниз на подушку сиденья.
Если загрузка автомобиля осу‐
ществляется через заднюю дверь,
необходимо осторожно снять ре‐
мень с направляющей и сложить.
Чтобы снова разложить спинки, по‐ тяните их вверх и установите в ис‐
ходное положение до характерного щелчка.
При установке спинок сидений в
вертикальное положение следите
за тем, чтобы не защемить ремни
безопасности.
Трехточечный ремень безопас‐
ности среднего заднего сиденья
можно вытянуть из катушки, если спинка правильно зафиксирована.

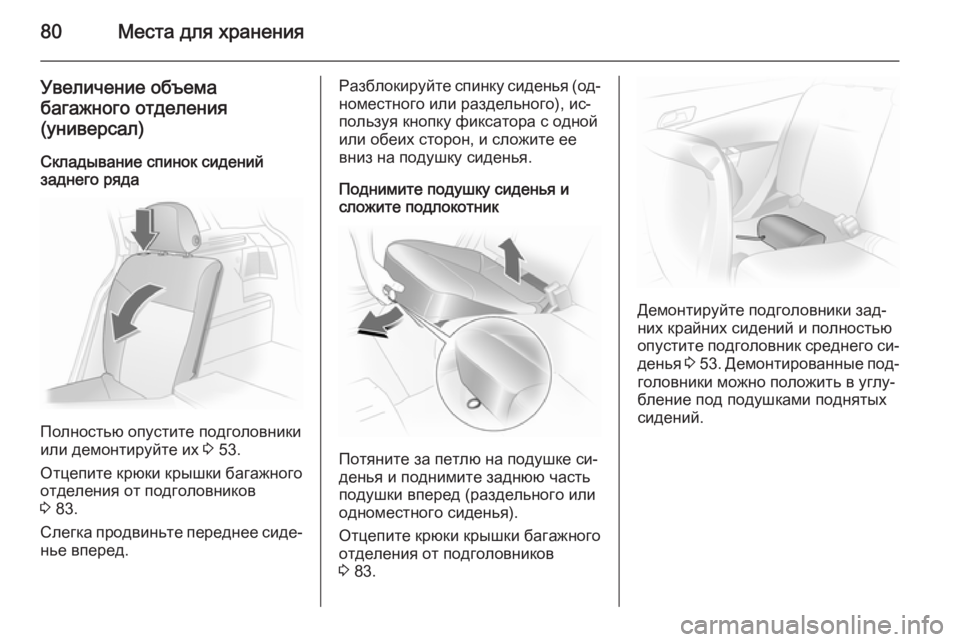

80Места для хранения
Увеличение объемабагажного отделения(универсал)
Складывание спинок сидений
заднего ряда
Полностью опустите подголовники
или демонтируйте их 3 53.
Отцепите крюки крышки багажного
отделения от подголовников
3 83.
Слегка продвиньте переднее сиде‐
нье вперед.
Разблокируйте спинку сиденья (од‐ номестного или раздельного), ис‐
пользуя кнопку фиксатора с одной
или обеих сторон, и сложите ее
вниз на подушку сиденья.
Поднимите подушку сиденья и
сложите подлокотник
Потяните за петлю на подушке си‐
денья и поднимите заднюю часть
подушки вперед (раздельного или
одноместного сиденья).
Отцепите крюки крышки багажного
отделения от подголовников
3 83.
Демонтируйте подголовники зад‐
них крайних сидений и полностью
опустите подголовник среднего си‐ денья 3 53 . Демонтированные под‐
головники можно положить в углу‐
бление под подушками поднятых
сидений.

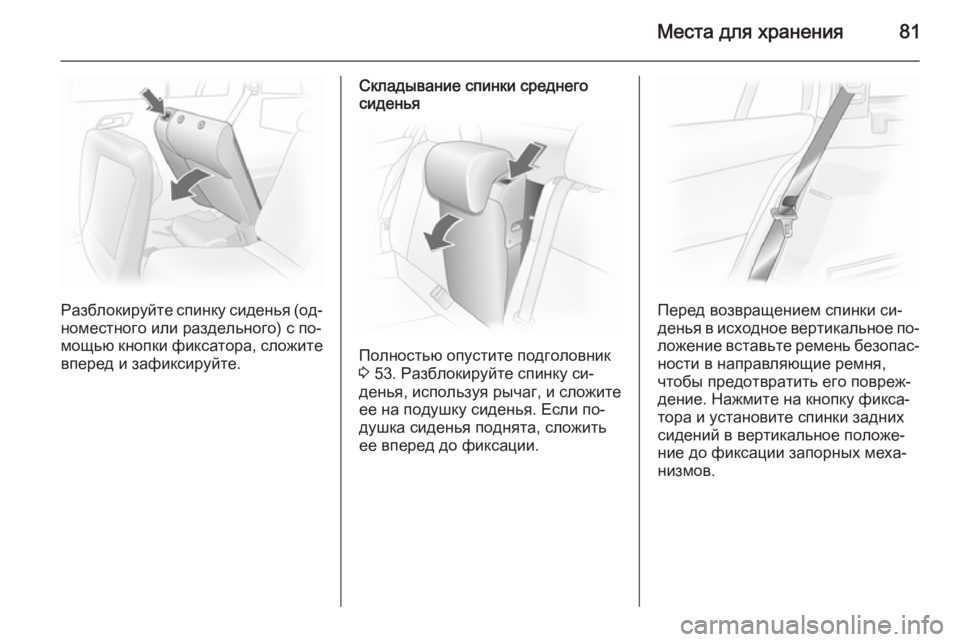

Места для хранения81
Разблокируйте спинку сиденья (од‐
номестного или раздельного) с по‐
мощью кнопки фиксатора, сложите
вперед и зафиксируйте.
Складывание спинки среднего
сиденья
Полностью опустите подголовник
3 53. Разблокируйте спинку си‐
денья, используя рычаг, и сложите
ее на подушку сиденья. Если по‐
душка сиденья поднята, сложить
ее вперед до фиксации.
Перед возвращением спинки си‐
денья в исходное вертикальное по‐ ложение вставьте ремень безопас‐
ности в направляющие ремня,
чтобы предотвратить его повреж‐
дение. Нажмите на кнопку фикса‐
тора и установите спинки задних
сидений в вертикальное положе‐
ние до фиксации запорных меха‐
низмов.

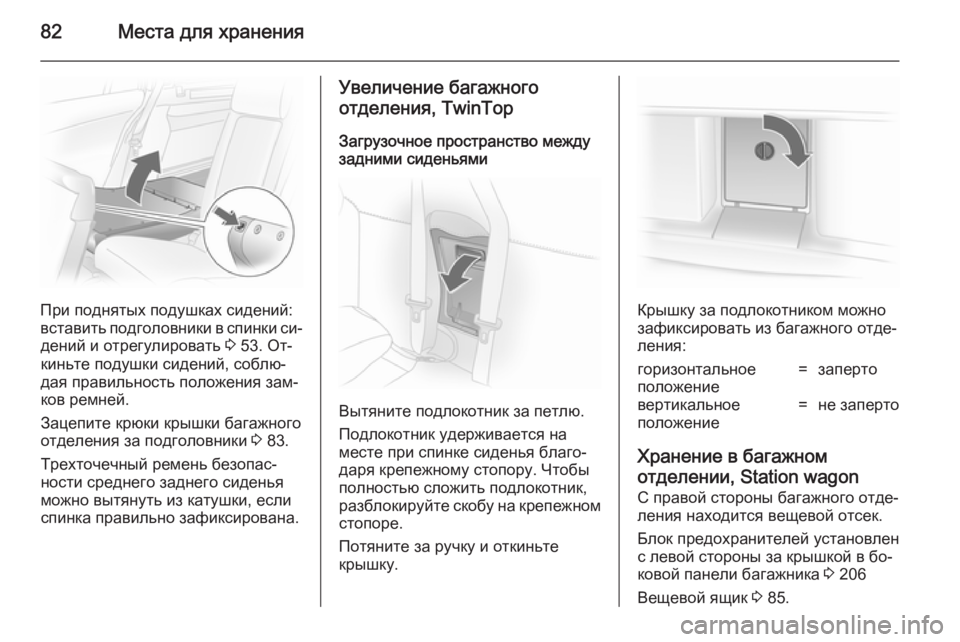

82Места для хранения
При поднятых подушках сидений:
вставить подголовники в спинки си‐ дений и отрегулировать 3 53. От‐
киньте подушки сидений, соблю‐ дая правильность положения зам‐
ков ремней.
Зацепите крюки крышки багажного
отделения за подголовники 3 83.
Трехточечный ремень безопас‐
ности среднего заднего сиденья
можно вытянуть из катушки, если
спинка правильно зафиксирована.
Увеличение багажного
отделения, TwinTop
Загрузочное пространство между
задними сиденьями
Вытяните подлокотник за петлю.
Подлокотник удерживается на
месте при спинке сиденья благо‐
даря крепежному стопору. Чтобы
полностью сложить подлокотник,
разблокируйте скобу на крепежном
стопоре.
Потяните за ручку и откиньте
крышку.
Крышку за подлокотником можно
зафиксировать из багажного отде‐
ления:
горизонтальное
положение=запертовертикальное
положение=не заперто
Хранение в багажном
отделении, Station wagon
С правой стороны багажного отде‐
ления находится вещевой отсек.
Блок предохранителей установлен
с левой стороны за крышкой в бо‐
ковой панели багажника 3 206
Вещевой ящик 3 85.

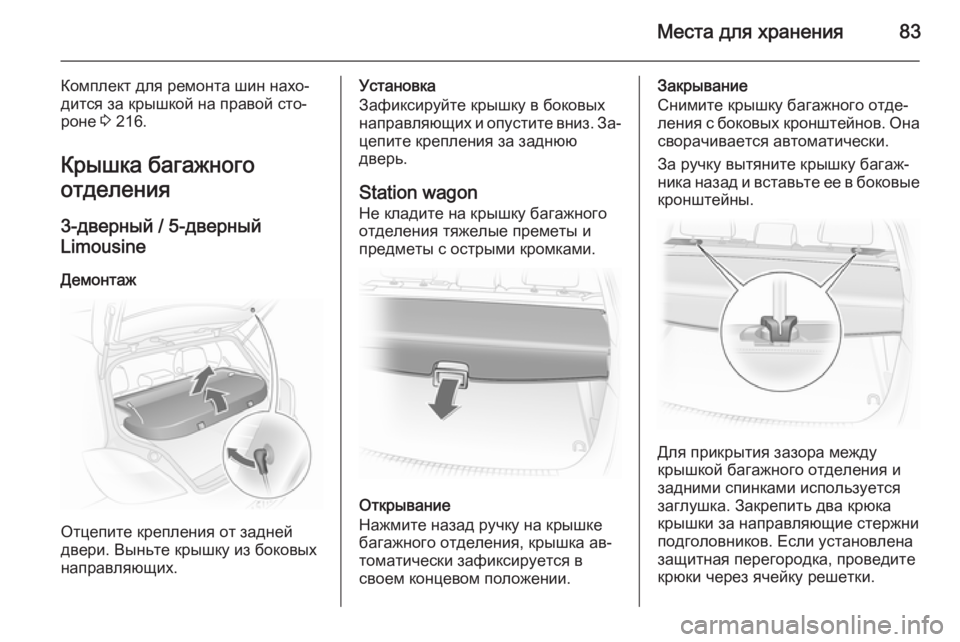

Места для хранения83
Комплект для ремонта шин нахо‐
дится за крышкой на правой сто‐
роне 3 216.
Крышка багажного
отделения
3-дверный / 5-дверный
Limousine
Демонтаж
Отцепите крепления от задней
двери. Выньте крышку из боковых
направляющих.
Установка
Зафиксируйте крышку в боковых
направляющих и опустите вниз. За‐ цепите крепления за заднюю
дверь.
Station wagon Не кладите на крышку багажного
отделения тяжелые преметы и предметы с острыми кромками.
Открывание
Нажмите назад ручку на крышке
багажного отделения, крышка ав‐
томатически зафиксируется в
своем концевом положении.
Закрывание
Снимите крышку багажного отде‐
ления с боковых кронштейнов. Она сворачивается автоматически.
За ручку вытяните крышку багаж‐
ника назад и вставьте ее в боковые
кронштейны.
Для прикрытия зазора между
крышкой багажного отделения и
задними спинками используется
заглушка. Закрепить два крюка
крышки за направляющие стержни
подголовников. Если установлена
защитная перегородка, проведите
крюки через ячейку решетки.

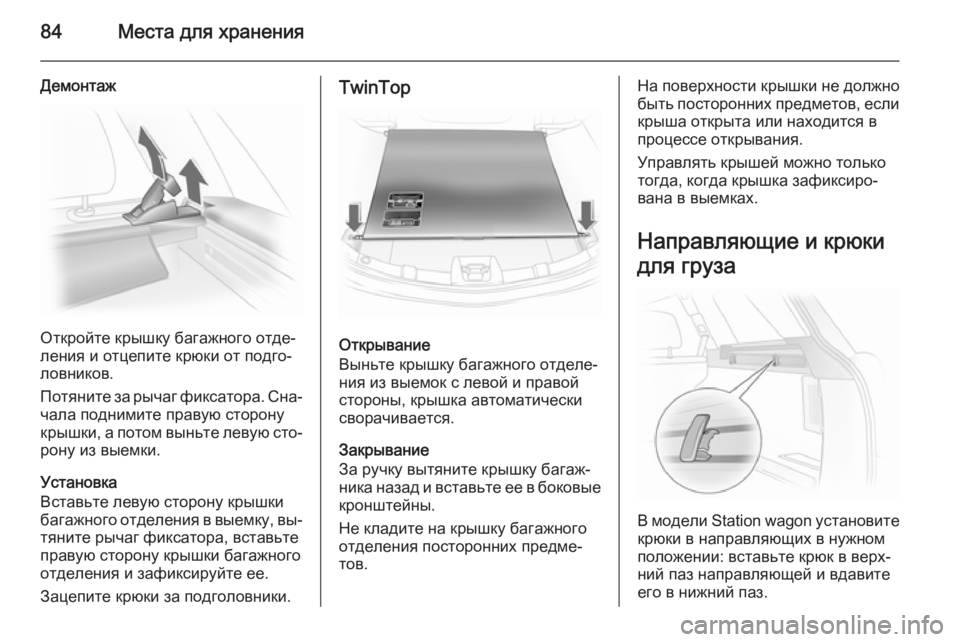

84Места для хранения
Демонтаж
Откройте крышку багажного отде‐
ления и отцепите крюки от подго‐
ловников.
Потяните за рычаг фиксатора. Сна‐ чала поднимите правую сторону
крышки, а потом выньте левую сто‐ рону из выемки.
Установка
Вставьте левую сторону крышки
багажного отделения в выемку, вы‐
тяните рычаг фиксатора, вставьте
правую сторону крышки багажного
отделения и зафиксируйте ее.
Зацепите крюки за подголовники.
TwinTop
Открывание
Выньте крышку багажного отделе‐
ния из выемок с левой и правой
стороны, крышка автоматически
сворачивается.
Закрывание
За ручку вытяните крышку багаж‐ ника назад и вставьте ее в боковые
кронштейны.
Не кладите на крышку багажного отделения посторонних предме‐
тов.
На поверхности крышки не должно
быть посторонних предметов, если
крыша открыта или находится в процессе открывания.
Управлять крышей можно только
тогда, когда крышка зафиксиро‐
вана в выемках.
Направляющие и крюки
для груза
В модели Station wagon установите
крюки в направляющих в нужном положении: вставьте крюк в верх‐
ний паз направляющей и вдавите
его в нижний паз.

Места для хранения85Крепежные проушины
Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с по‐
мощью крепежных ремней, багаж‐
ной сетки или защитной решетки.
Система управления
грузом FlexOrganizer - это гибкая система
для разделения багажного отделе‐
ния или крепления груза в модели
Station wagon.
Система состоит из
■ переходников
■ регулируемой разделительной сетки
■ багажных сеток
■ крюков
Компоненты устанавливаются в двух имеющихся на боковых пане‐
лях направляющих с помощью пе‐
реходников и крюков. Кроме того,
можно установить разделительную сетку непосредственно перед зад‐
ней дверью.
Регулируемая
разделительная сетка
Вставьте в каждую направляющую
по одному переходнику: откройте щиток, вставьте переходник в верх‐ ний и нижний пазы направляющей
и сдвиньте их в нужное положение.
Для фиксации переходника повер‐
ните щиток вверх. Перед установ‐
кой в переходники необходимо вы‐ двинуть опоры сетки: вытяните всенаконечники и зафиксируйте их,
повернув по часовой стрелке.

86Места для хранения
Для установки слегка прижмите
опоры друг к другу и вставьте их в
соответствующие отверстия пере‐
ходников. Самую длинную опору
нужно вставить в верхний переход‐
ник.
Для снятия прижмите опоры сетки
друг к другу и выньте их из пере‐
ходников. Откройте щиток пере‐
ходника, выньте переходник сна‐
чала из нижнего, а потом из верх‐
него паза.
Крючки и багажная сетка
Багажную сетку можно подвесить
на багажных крючках.
Вещевой ящик
Складной ящик под крышкой пола,
используемый для деления багаж‐
ного отделения.
Вещевой ящик можно заполнять только тогда, когда спинки сидений зафиксированы в вертикальномположении.
Для удаления крышки пола над ве‐
щевым ящиком необходимо сна‐
чала снять правую половину, а по‐
том левую. Для моделей с тягово-
сцепным устройством сначала
освободите ленту крепления шаро‐
вой опоры и проденьте ее через
проушину.
Установка осуществляется в об‐
ратном порядке.
Система облегчения
погрузки/выгрузки
Модель TwinTop: Система помощи
при погрузке/выгрузке Easy Load
способствует удобной погрузке/вы‐
грузке багажного отделения при от‐ крытой крыше. Нажатием на кнопку
