2014 OPEL ASTRA H Инструкция по эксплуатации (in Russian)

Места для хранения87
системы помощи при погрузке/вы‐
грузке можно поднять крышу, сло‐ женную в багажном отделении на
25 см. Благодаря этому увеличи‐
вается проем багажного отделе‐
ния.
■ Откройте крышку багажника
■ Отцепите крышку багажного от‐ деления и закрепите ее на раме
заднего стекла с помощью дер‐
жателя
■ Нажмите на кнопку системы по‐ мощи при погрузке/выгрузке:
Сложенная крыша поднимется.
Крыша останется в своем конце‐
вом положении примерно
9 минут
■ Соблюдайте обозначенную мак‐ симальную высоту загрузки.
■ Подвесьте крышку багажного от‐ деления на раме заднего стекла
и зафиксируйте ее в выемках.
Крышка багажного отделения
должна бать ровной; находя‐
щиеся под крышкой предметы не
должны поднимать крышку
■ Нажмите на кнопку системы по‐ мощи при погрузке/выгрузке:
Сложенная крыша опускается.
■ Закрывайте крышку багажника только после того, как услышите
подтверждающий сигнал. В про‐
тивном случае можно повредить крышу.9 Предупреждение
Соблюдать осторожность при
управлении системой помощи
при погрузке/выгрузке. Опас‐
ность травмирования.
Удостовериться в отсутствии
зажатых предметов.
Перед включением системы
проверить, не находится ли кто- либо в зоне действия системы.
Опасность травмирования.
Это особенно важно для детей.
Проинформировать соответ‐
ствующим образом пассажиров.

88Места для хранения

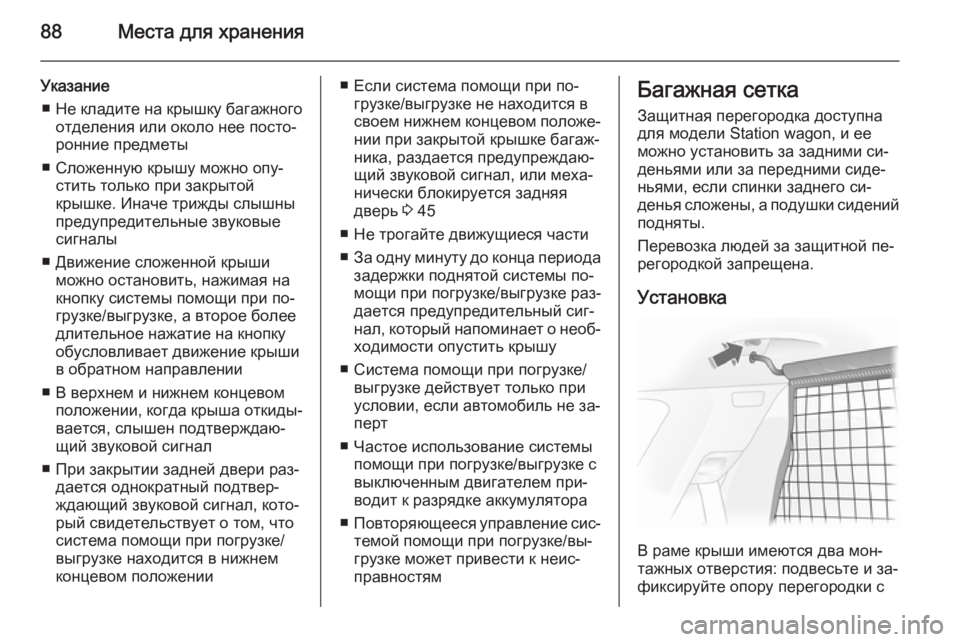

Указание■ Не кладите на крышку багажного
отделения или около нее посто‐
ронние предметы
■ Сложенную крышу можно опу‐ стить только при закрытой
крышке. Иначе трижды слышны
предупредительные звуковые
сигналы
■ Движение сложенной крыши можно остановить, нажимая на
кнопку системы помощи при по‐
грузке/выгрузке, а второе более
длительное нажатие на кнопку
обусловливает движение крыши
в обратном направлении
■ В верхнем и нижнем концевом положении, когда крыша откиды‐вается, слышен подтверждаю‐
щий звуковой сигнал
■ При закрытии задней двери раз‐ дается однократный подтвер‐
ждающий звуковой сигнал, кото‐
рый свидетельствует о том, что
система помощи при погрузке/
выгрузке находится в нижнем
концевом положении■ Если система помощи при по‐ грузке/выгрузке не находится в
своем нижнем концевом положе‐
нии при закрытой крышке багаж‐
ника, раздается предупреждаю‐
щий звуковой сигнал, или меха‐
нически блокируется задняя
дверь 3 45
■ Не трогайте движущиеся части ■ За одну минуту до конца периода
задержки поднятой системы по‐
мощи при погрузке/выгрузке раз‐
дается предупредительный сиг‐
нал, который напоминает о необ‐
ходимости опустить крышу
■ Система помощи при погрузке/ выгрузке действует только при
условии, если автомобиль не за‐
перт
■ Частое использование системы помощи при погрузке/выгрузке с
выключенным двигателем при‐
водит к разрядке аккумулятора
■ Повторяющееся управление сис‐
темой помощи при погрузке/вы‐
грузке может привести к неис‐
правностямБагажная сетка
Защитная перегородка доступна
для модели Station wagon, и ее можно установить за задними си‐деньями или за передними сиде‐
ньями, если спинки заднего си‐
денья сложены, а подушки сидений
подняты.
Перевозка людей за защитной пе‐
регородкой запрещена.
Установка
В раме крыши имеются два мон‐
тажных отверстия: подвесьте и за‐ фиксируйте опору перегородки с

Места для хранения89
одной стороны, сожмите опору,
подвесьте с другой стороны и за‐
фиксируйте.

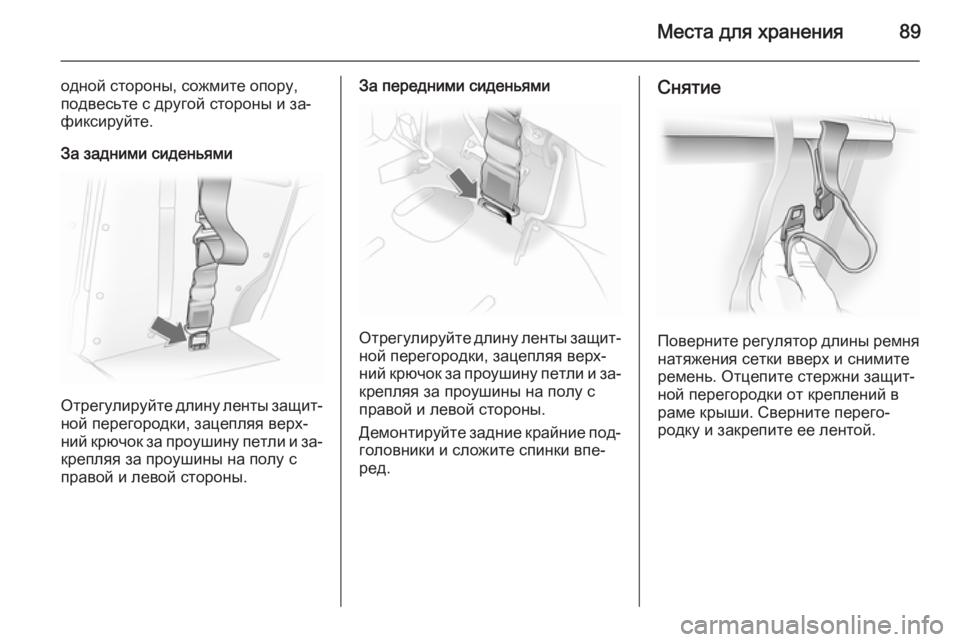

За задними сиденьями
Отрегулируйте длину ленты защит‐
ной перегородки, зацепляя верх‐
ний крючок за проушину петли и за‐
крепляя за проушины на полу с
правой и левой стороны.
За передними сиденьями
Отрегулируйте длину ленты защит‐
ной перегородки, зацепляя верх‐
ний крючок за проушину петли и за‐
крепляя за проушины на полу с
правой и левой стороны.
Демонтируйте задние крайние под‐ головники и сложите спинки впе‐
ред.
Снятие
Поверните регулятор длины ремня натяжения сетки вверх и снимите
ремень. Отцепите стержни защит‐
ной перегородки от креплений в
раме крыши. Сверните перего‐
родку и закрепите ее лентой.

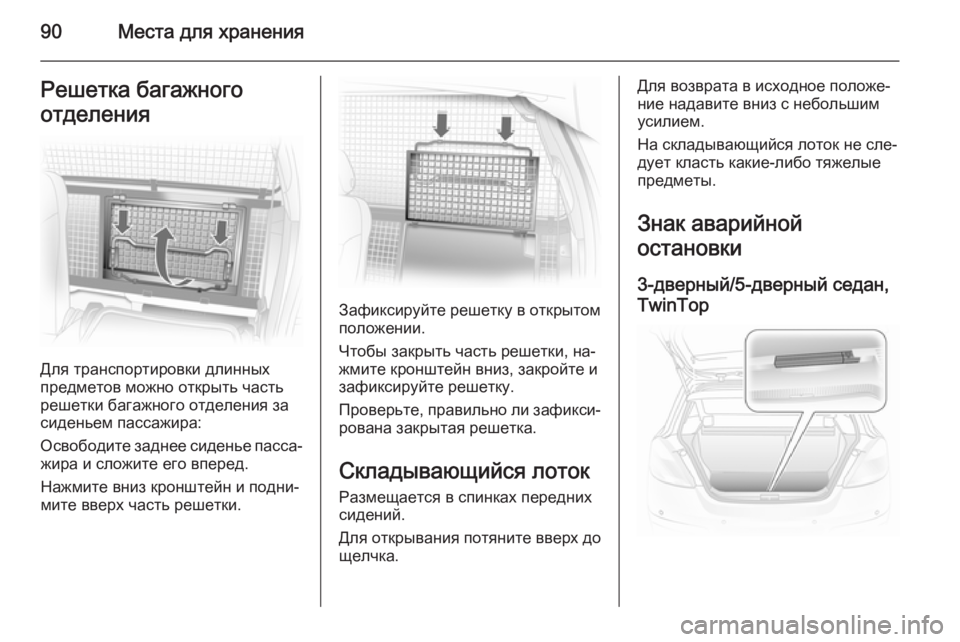

90Места для храненияРешетка багажногоотделения
Для транспортировки длинных
предметов можно открыть часть
решетки багажного отделения за
сиденьем пассажира:
Освободите заднее сиденье пасса‐ жира и сложите его вперед.
Нажмите вниз кронштейн и подни‐
мите вверх часть решетки.
Зафиксируйте решетку в открытом
положении.
Чтобы закрыть часть решетки, на‐ жмите кронштейн вниз, закройте и зафиксируйте решетку.
Проверьте, правильно ли зафикси‐
рована закрытая решетка.
Складывающийся лоток
Размещается в спинках передних
сидений.
Для открывания потяните вверх до щелчка.
Для возврата в исходное положе‐ние надавите вниз с небольшимусилием.
На складывающийся лоток не сле‐
дует класть какие-либо тяжелые
предметы.
Знак аварийной
остановки
3-дверный/5-дверный седан,
TwinTop

Места для хранения91

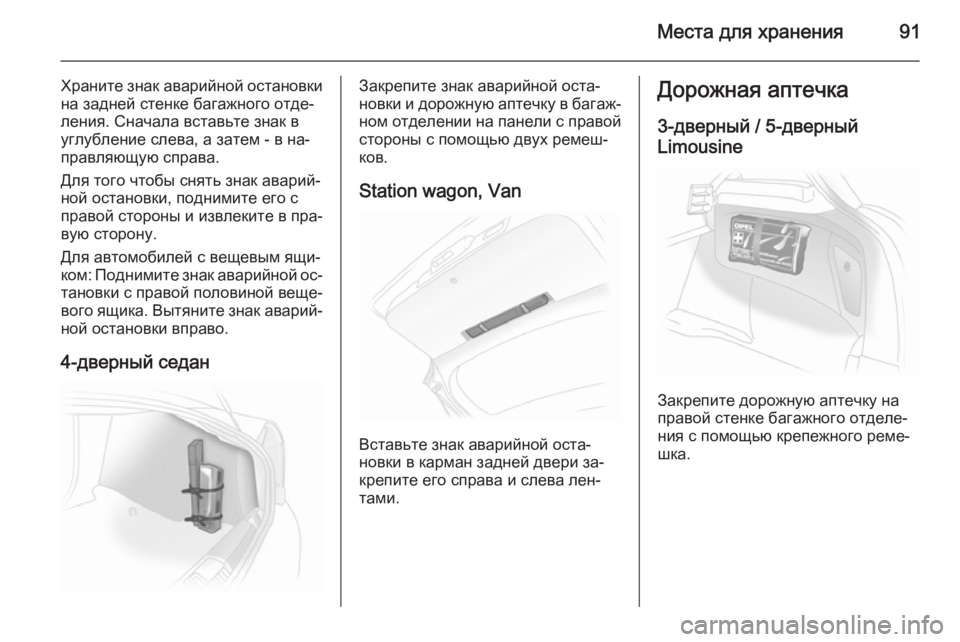

Храните знак аварийной остановки
на задней стенке багажного отде‐
ления. Сначала вставьте знак в
углубление слева, а затем - в на‐
правляющую справа.
Для того чтобы снять знак аварий‐
ной остановки, поднимите его с
правой стороны и извлеките в пра‐
вую сторону.
Для автомобилей с вещевым ящи‐
ком: Поднимите знак аварийной ос‐ тановки с правой половиной веще‐
вого ящика. Вытяните знак аварий‐
ной остановки вправо.
4-дверный седанЗакрепите знак аварийной оста‐
новки и дорожную аптечку в багаж‐ ном отделении на панели с правой стороны с помощью двух ремеш‐
ков.
Station wagon, Van
Вставьте знак аварийной оста‐
новки в карман задней двери за‐ крепите его справа и слева лен‐
тами.
Дорожная аптечка
3-дверный / 5-дверный
Limousine
Закрепите дорожную аптечку на
правой стенке багажного отделе‐
ния с помощью крепежного реме‐
шка.

92Места для хранения

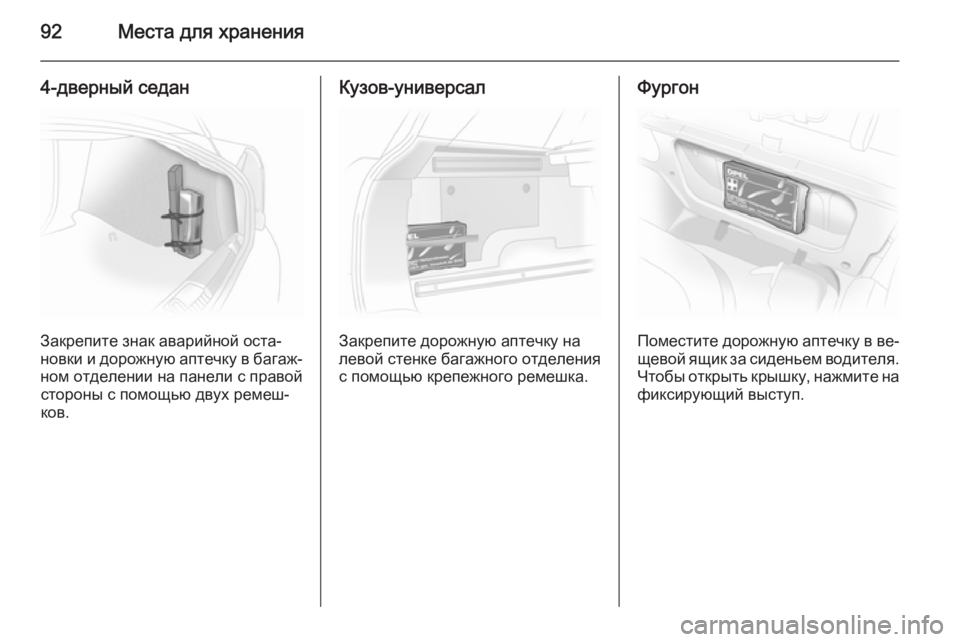

4-дверный седан
Закрепите знак аварийной оста‐
новки и дорожную аптечку в багаж‐ ном отделении на панели с правой стороны с помощью двух ремеш‐
ков.
Кузов-универсал
Закрепите дорожную аптечку на
левой стенке багажного отделения с помощью крепежного ремешка.
Фургон
Поместите дорожную аптечку в ве‐ щевой ящик за сиденьем водителя.
Чтобы открыть крышку, нажмите на
фиксирующий выступ.

Места для хранения93

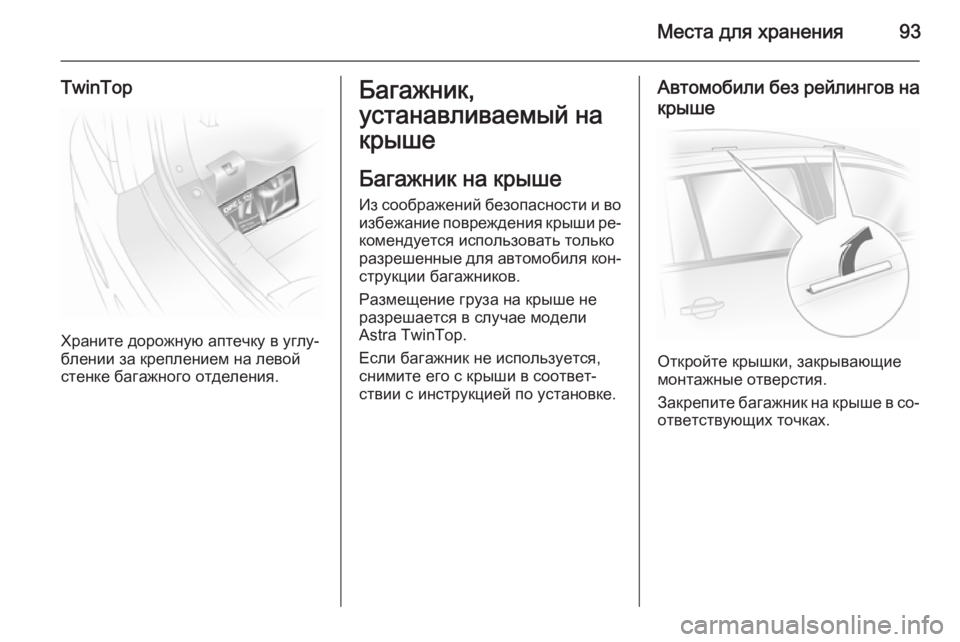

TwinTop
Храните дорожную аптечку в углу‐
блении за креплением на левой стенке багажного отделения.
Багажник,
устанавливаемый на
крыше
Багажник на крыше
Из соображений безопасности и во
избежание повреждения крыши ре‐
комендуется использовать только
разрешенные для автомобиля кон‐ струкции багажников.
Размещение груза на крыше не
разрешается в случае модели
Astra TwinTop.
Если багажник не используется,
снимите его с крыши в соответ‐
ствии с инструкцией по установке.Автомобили без рейлингов на
крыше
Откройте крышки, закрывающие
монтажные отверстия.
Закрепите багажник на крыше в со‐ ответствующих точках.

94Места для хранения

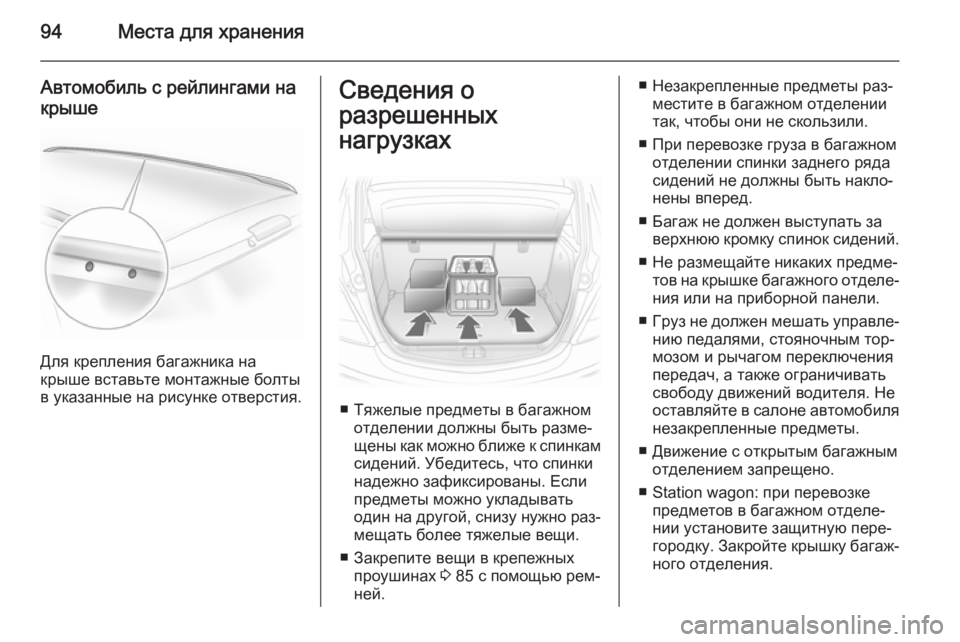

Автомобиль с рейлингами накрыше
Для крепления багажника на
крыше вставьте монтажные болты в указанные на рисунке отверстия.
Сведения о
разрешенных
нагрузках
■ Тяжелые предметы в багажном отделении должны быть разме‐
щены как можно ближе к спинкам сидений. Убедитесь, что спинки
надежно зафиксированы. Если
предметы можно укладывать
один на другой, снизу нужно раз‐
мещать более тяжелые вещи.
■ Закрепите вещи в крепежных проушинах 3 85 с помощью рем‐
ней.
■ Незакрепленные предметы раз‐ местите в багажном отделении
так, чтобы они не скользили.
■ При перевозке груза в багажном отделении спинки заднего ряда
сидений не должны быть накло‐
нены вперед.
■ Багаж не должен выступать за верхнюю кромку спинок сидений.
■ Не размещайте никаких предме‐ тов на крышке багажного отделе‐ния или на приборной панели.
■ Груз не должен мешать управле‐
нию педалями, стояночным тор‐
мозом и рычагом переключения
передач, а также ограничивать свободу движений водителя. Не
оставляйте в салоне автомобиля незакрепленные предметы.
■ Движение с открытым багажным отделением запрещено.
■ Station wagon: при перевозке предметов в багажном отделе‐
нии установите защитную пере‐ городку. Закройте крышку багаж‐
ного отделения.
