2014 MAZDA MODEL CX-5 Manuel du propriétaire (in French)

ATTENTION
ØNe pas garder le pied sur la pédale
d'embrayage, sauf lors du passage
des vitesses. Ne pas utiliser
l'embrayage pour maintenir le
véhicule à l'arrêt sur une montée.
Garder le pied sur la pédale
d'embrayage causera une usure
prématurée et des dommages.
ØNe pas appliquer de force latérale
excessive sur le levier de
changement de vitesses lorsqu'on
passe de 5ème en 4ème vitesse.
Sinon, on risquerait de
sélectionner par erreur la 2ème
vitesse et d'endommager la boîte
de vitesses.
ØS'assurer que le véhicule est bien à
l'arrêt avant d'engager la marche
arrière (R).
Si la marche arrière (R) est
engagée alors que le véhicule se
déplace vers l'avant, cela risque
d'endommager la boîte de
vitesses.
REMARQUE
S'il est difficile de passer la marche arrière
(R), revenir au point mort, relâcher la pédale
d'embrayage et essayer de nouveau.
qRecommandations concernant le
passage des vitesses
Passage des rapports
Lors de l'accélération normale, les points
de passage suivants sont recommandés.
(Etats-Unis et Canada)
Rapport Vitesse du véhicule
De 1ère en
2ème24 km/h (15 mi/h)
De 2ème en
3ème42 km/h (26 mi/h)
De 3ème en
4ème60 km/h (37 mi/h)
De 4ème en
5ème75 km/h (46 mi/h)
De 5ème en
6ème79 km/h (49 mi/h)
(Mexique)
Rapport Vitesse du véhicule
De 1ère en
2ème15 km/h (9 mi/h)
De 2ème en
3ème35 km/h (22 mi/h)
De 3ème en
4ème50 km/h (31 mi/h)
De 4ème en
5ème70 km/h (43 mi/h)
De 5ème en
6ème100 km/h (62 mi/h)
Pour croisière (Etats-Unis et Canada)
Rapport Vitesse du véhicule
De 1ère en
2ème13 km/h (8 mi/h)
De 2ème en
3ème29 km/h (18 mi/h)
De 3ème en
4ème49 km/h (30 mi/h)
De 4ème en
5ème63 km/h (39 mi/h)
De 5ème en
6ème70 km/h (43 mi/h)
4-50
En cours de conduite
Boîte de vitesses

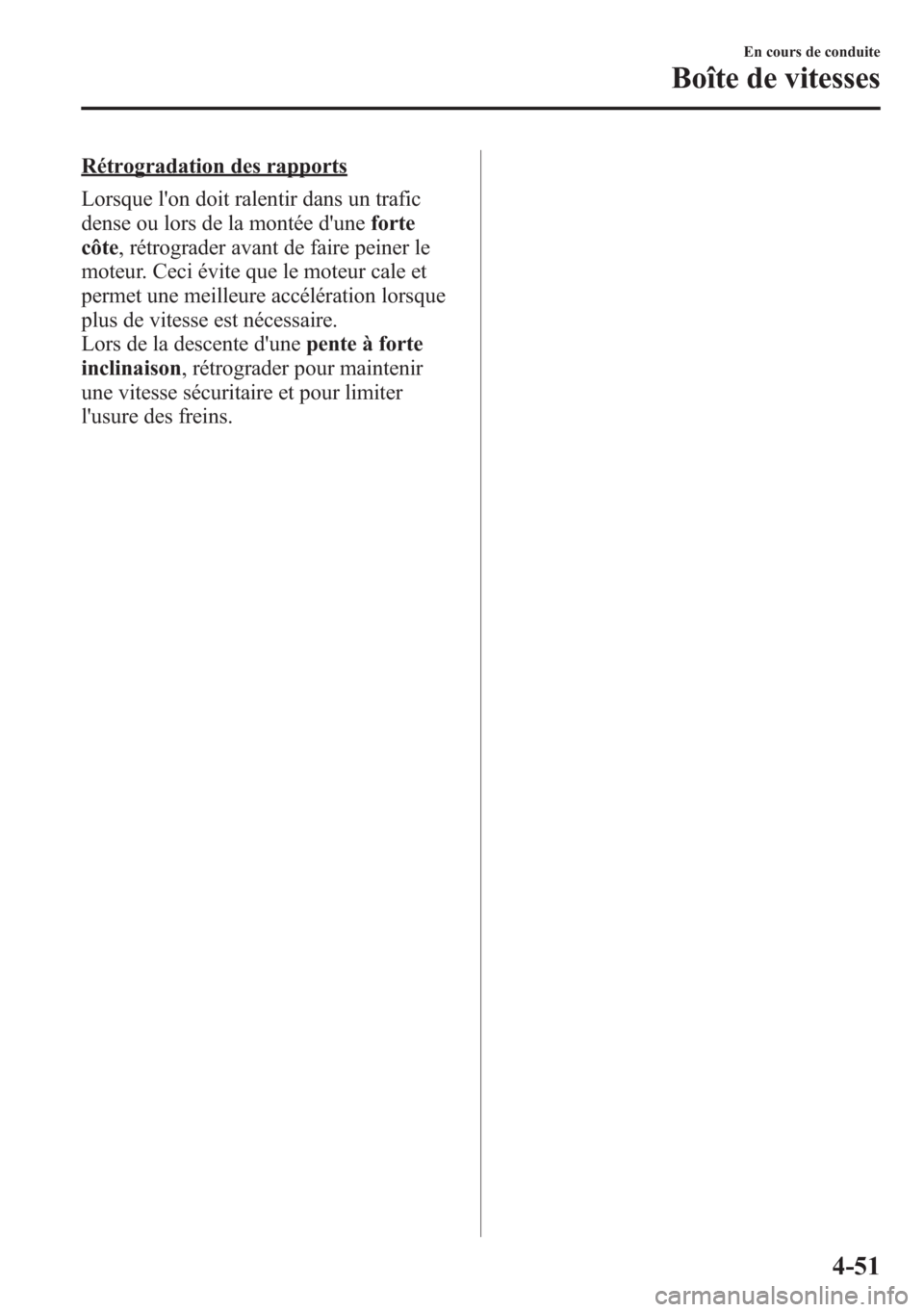

Rétrogradation des rapports
Lorsque l'on doit ralentir dans un trafic
dense ou lors de la montée d'uneforte
côte, rétrograder avant de faire peiner le
moteur. Ceci évite que le moteur cale et
permet une meilleure accélération lorsque
plus de vitesse est nécessaire.
Lors de la descente d'unepente à forte
inclinaison, rétrograder pour maintenir
une vitesse sécuritaire et pour limiter
l'usure des freins.
En cours de conduite
Boîte de vitesses
4-51

Boîte de vitesses automatique
Indique que le levier sélecteur peut être déplacé librement à toute position.
Indique qu'il faut maintenir le bouton de déblocage pour changer de vitesse.
Indique qu'il faut appuyer sur la pédale de frein et maintenir le bouton de
déblocage pour changer de plage. (Le contacteur doit être placé sur ON.)
Positions de blocage: Type A
Type B Bouton de déblocage
Indique qu'il faut appuyer sur la pédale de frein pour changer de
plage. (Le contacteur doit être placé sur ON.)
Indique que le levier sélecteur peut être déplacé librement à toute position.
Positions de blocage:
REMARQUE
La Sport AT possède une option que ne possède pas la boîte de vitesses automatique traditionnelle -
l'option pour le conducteur de pouvoir choisir lui-même chaque rapport au lieu de laisser
entièrement le choix du changement de vitesses à la boîte de vitesses. Même si l'on a l'intention
d'utiliser les fonctions de boîte de vitesses automatique comme boîte automatique traditionnelle, il
faut aussi bien être conscient que l'on peut passer par mégarde en mode de changement de vitesses
manuel et qu'un rapport inadéquat pourra alors être conservé lorsque la vitesse du véhicule
augmente. Si l'on remarque que le régime du moteur augmente ou que le moteur s'emballe, vérifier si
l'on n'est pas passé par mégarde en mode de sélection manuelle des rapports (page 4-55).
4-52
En cours de conduite
Boîte de vitesses

qVoyants
Une anomalie dans le système ou les
conditions de fonctionnement sont
indiqués par un avertissement.
Se référer à Voyants/témoins à la page
4-24.
qPlages de la boîte de vitesses
lLe témoin de position de plage de boîte
de vitesses s'allume sur le tableau de
bord.
Se référer à Voyants/témoins à la page
4-24.
lLe levier sélecteur doit être à la plage P
ou N pour pouvoir faire démarrer le
moteur.
P (Stationnement)
La position de stationnement P, verrouille
la boîte de vitesses et évite que les roues
avant ne tournent.
PRUDENCE
Toujours mettre le levier sélecteur en
position P et appliquer le frein de
stationnement:
Le fait de mettre le levier sélecteur en
plage P seulement, sans utiliser le
frein de stationnement pour
maintenir le véhicule à l'arrêt est
dangereux. Si la plage P ne reste pas
engagée, le véhicule risque de se
déplacer et de causer un accident.
ATTENTION
ØLe fait de passer en plage P, N ou
R lorsque le véhicule est en
mouvement, peut endommager la
boîte de vitesses.
ØLe fait de passer à une plage de
conduite ou en marche arrière
lorsque le moteur tourne à un
régime plus rapide que le ralenti,
peut endommager la boîte de
vitesses.
R (Marche arrière)
En plage R, le véhicule se déplace vers
l'arrière. Le véhicule doit être arrêté avant
d'engager la plage R ou avant de passer à
une autre plage à partir de R, sauf dans
certaines occasions rares comme décrit
dans“Pour désembourber le véhicule”
(page 3-49).
N (Point mort)
En plage N, les roues et la boîte de
vitesses ne sont pas bloquées. Sur la
moindre pente, le véhicule roulera si le
frein de stationnement ou si les freins ne
sont pas appliqués.
En cours de conduite
Boîte de vitesses
4-53

PRUDENCE
Si le moteur tourne à un régime
supérieur au ralenti ne pas passer de la
plage N ou P à un rapport de conduite:
Il est dangereux de passer de la plage
N ou P à un rapport de conduite
lorsque le moteur tourne à un régime
supérieur au régime de ralenti. Le
véhicule pourrait se déplacer
brusquement et causer un accident
ou de graves blessures.
Ne pas passer à la plage N pendant la
conduite du véhicule:
Le passage à la plage N pendant la
conduite est dangereux. Le frein
moteur ne peut pas être appliqué lors
de la décélération ce qui peut causer
un accident ou de graves blessures.
ATTENTION
Ne pas passer à la plage N pendant
la conduite du véhicule. Cela risque
de causer des dommages à la boîte
de vitesses.
REMARQUE
Serrer le frein de stationnement ou appuyer
sur la pédale de frein avant de déplacer le
levier sélecteur depuis la position N afin
d'éviter que le véhicule ne se déplace
accidentellement.
D (Conduite)
D est la position normale pour la
conduite. A partir de la position arrêtée, la
boîte de vitesses passera automatiquement
par une séquence de changement de
vitesses à 6 rapports.
M (Manuelle)
M est la position pour le mode de
sélection manuelle des rapports. Les
rapports peuvent être sélectionnés à l'aide
du levier sélecteur.
Se référer à Mode de sélection manuelle
des rapports à la page 4-55.
qChangement de vitesses adaptatif
actif (AAS)
Le Changement de vitesses adaptatif actif
(AAS) contrôle automatiquement les
points de changement de la boîte de
vitesses pour offrir l'adaptation optimale
aux conditions de la route et aux
opérations du conducteur. Ceci améliore
la sensation de conduite.
La boîte de vitesses peut passer au mode
AAS lorsque le véhicule monte et descend
des pentes, aborde des virages ou si l'on
enfonce rapidement la pédale de
l'accélérateur tandis que le levier sélecteur
est en position D.
Selon les conditions de conduite et les
opérations du véhicule, la boîte peut ne
pas changer de rapport, mais cela
n'indique pas une anomalie parce que le
mode AAS maintiendra la position de
rapport optimale.
qSystème de verrouillage de levier
sélecteur
Le système de verrouillage du levier
sélecteur empêche de déplacer le levier
sélecteur de la plage P à moins que la
pédale de frein ne soit enfoncée.
Pour passer de la plage P à une autre
plage:
1. Enfoncer la pédale de frein et la
maintenir.
4-54
En cours de conduite
Boîte de vitesses

2. Démarrer le moteur.
3. Déplacer le levier sélecteur.
REMARQUE
lLorsque le contacteur est sur ACC ou
désactivé, il n'est pas possible de déplacer
le levier sélecteur depuis P.
lIl n'est pas possible de placer le contacteur
en OFF si le levier sélecteur n'est pas en
plage P.
qDéverrouillage d'urgence
Si le levier sélecteur ne peut pas être
déplacé de la plage P en utilisant la
méthode appropriée, maintenir la pédale
enfoncée.
1. Retirer le couvercle du dispositif de
déverrouillage à l'aide d'un tournevis à
tête plate enroulé dans un chiffon.
2. Introduire le tournevis et le pousser
vers le bas.
Type A
Couvercle
Type B
Couvercle
3.(Type A)
Appuyer et maintenir enfoncée le
bouton de déblocage.
4. Déplacer le levier sélecteur.
5. Faire vérifier le système par un
concessionnaire agréé Mazda.
qMode de sélection manuelle des
rapports
Ce mode donne la sensation de conduire
un véhicule à boîte de vitesses manuelle,
en opérant le levier sélecteur pour
contrôler le régime du moteur et le couple
appliqué aux roues motrices comme avec
une boîte de vitesses manuelles lorsque
plus de contrôle est requis.
Pour passer en mode de sélection
manuelle des rapports, déplacer le levier
de la plage D à la plage M.
En cours de conduite
Boîte de vitesses
4-55

Type A
Type B
REMARQUE
Le fait de passer en mode de sélection
manuelle des rapports pendant la conduite
n'endommagera pas la boîte de vitesses.
Pour revenir au mode de sélection
automatique des rapports, déplacer le
levier sélecteur de la plage M à la plage
D.REMARQUE
lSi le mode de sélection manuelle des
rapports est engagé lorsque le véhicule est
arrêté, le rapport M1 est sélectionné.
lSi vous passez au mode de sélection
manuelle sans appuyer sur la pédale
d'accélérateur lorsqu'on conduit en
position D, 5ème/6ème rapport, le rapport
passera en position M4/M5.
Témoins
Témoin de mode de sélection manuelle
des rapports
En mode de sélection manuelle des
rapports, le témoin de position de plage de
boîte de vitesse“M”s'allume sur le
tableau de bord.
Témoin de position de rapport
Le chiffre du rapport sélectionné s'allume.
Témoin de mode de sélection
manuelle des rapports
Témoin de position de
rapport
4-56
En cours de conduite
Boîte de vitesses

REMARQUElSi les rapports ne peuvent pas être
rétrogradés lors de la conduite à une
vitesse élevée, le témoin de position de
rapport clignote deux fois pour indiquer
l'impossibilité de rétrograder (pour
protéger la boîte de vitesses).
lSi la température du liquide de boîte de
vitesses automatique s'élève excessivement,
il est possible que la boîte de vitesses passe
en mode de changement de vitesses
automatique, en annulant le mode de
changement de vitesses manuel et en
éteignant le témoin de position de rapport.
Ceci est une fonction normale qui protège
la boîte de vitesses automatique. Une fois
que la température du liquide de boîte de
vitesses automatique a diminué, le témoin
de position de rapport se rallume et le
mode de changement de vitesses manuel est
rétabli.
Sélection des rapports
Passage manuel au rapport supérieur
(M1→M2→M3→M4→M5→M6)
Pour passer au rapport supérieur, déplacer
le levier sélecteur vers l'arrière (
) une
fois.
Type A
Type B
REMARQUElLorsque vous conduisez lentement, les
vitesses ne peuvent pas être décalées vers le
haut.
lDans le mode de changement manuel, ne
pas pousser le régime moteur jusqu'à la
ZONE ROUGE du compte-tours. Lorsque
le régime moteur est élevé, une vitesse peut
se changer en haut automatiquement pour
protéger le moteur.
lLorsque l'accélérateur est complètement
enfoncé, la boîte de vitesses rétrograde
suivant la vitesse du véhicule (sauf
M2→M1).
Rétrogradation manuelle
(M6→M5→M4→M3→M2→M1)
Pour rétrograder au rapport inférieur,
déplacer le levier sélecteur vers l'avant
(
) une fois.
En cours de conduite
Boîte de vitesses
4-57
