2014 MAZDA MODEL CX-5 Manuel du propriétaire (in French)

Equipement de l'habitacle (Vue C)
Ceintures de sécurité .......................................................................................... page 2-15
Rideau de sécurité gonflable SRS ...................................................................... page 2-48
Commande de déverrouillage à distance de la trappe de remplissage de
carburant ............................................................................................................ page 3-27
Porte-bouteille ................................................................................................. page 5-130
Miroir de pare-soleil ........................................................................................ page 5-122
Interrupteur de toit ouvrant transparent ............................................................. page 3-37
Eclairages au pavillon ...................................................................................... page 5-123
Rétroviseur intérieur .......................................................................................... page 3-31
Pare-soleil ........................................................................................................ page 5-122
Porte-verres ...................................................................................................... page 5-128
Siège avant .......................................................................................................... page 2-5
Console centrale .............................................................................................. page 5-131
Siège arrière ......................................................................................................... page 2-8
1-4
Index illustré
L'équipement et la position de l'installation varie selon le véhicule
Vue générale de l'habitacle

Capot ................................................................................................................. page 6-19
Balais d'essuie-glace de pare-brise .................................................................... page 6-29
Toit ouvrant transparent ..................................................................................... page 3-37
Portières et clés .................................................................................................. page 3-13
Trappe de remplissage de carburant .................................................................. page 3-27
Jantes et pneus ................................................................................................... page 6-38
Eclairages extérieurs .......................................................................................... page 6-44
Balai d'essuie-glace de lunette arrière ................................................................ page 6-31
Hayon ................................................................................................................ page 3-21
Antenne ............................................................................................................. page 5-13
Verrous de sécurité pour enfants ........................................................................ page 3-21
Rétroviseur extérieur .......................................................................................... page 3-30

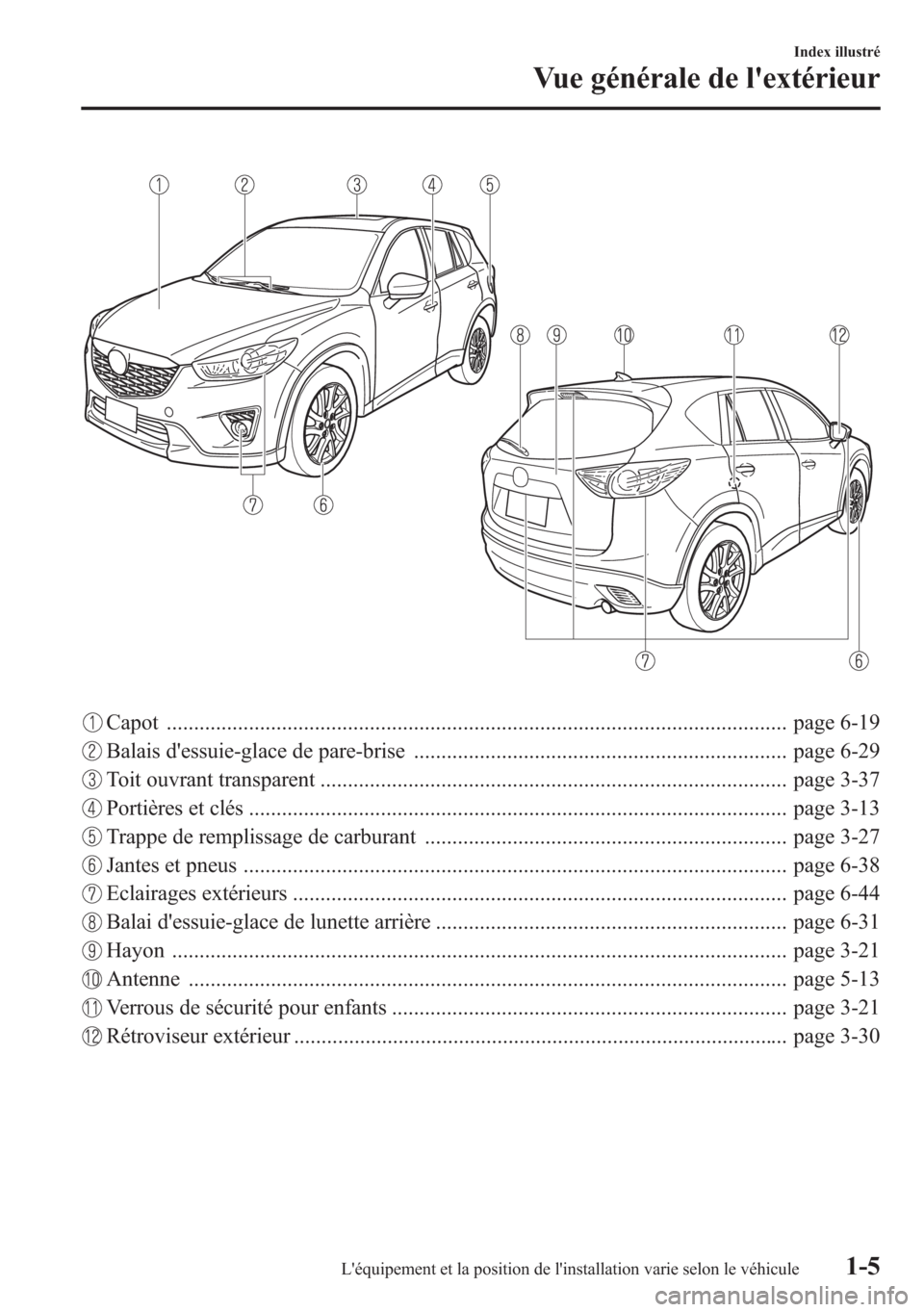

Index illustré
Vue générale de l'extérieur
1-5L'équipement et la position de l'installation varie selon le véhicule

1-6

2Equipement sécuritaire essentiel
Informations importantes sur l'équipement sécuritaire, incluant les sièges, les
ceintures de sécurité, les systèmes de dispositifs de retenue pour enfants et les
coussins d'air du système de retenue supplémentaire.
Sièges .............................................................................................. 2-2
Mise en garde relative aux sièges .............................................. 2-2
Siège avant ................................................................................ 2-5
Siège arrière .............................................................................. 2-8
Appuie-têtes ............................................................................ 2-13
Ceintures de sécurité .................................................................. 2-15
Précautions concernant les ceintures de sécurité ..................... 2-15
Ceinture de sécurité ................................................................. 2-19
Systèmes d'avertissement de ceintures de sécurité .................. 2-20
Systèmes de dispositif de prétension de ceinture de sécurité avant
et de limitation de charge ........................................................ 2-20
Ceinture de sécurité centrale arrière ........................................ 2-23
Rallonge de ceinture de sécurité ............................................. 2-24
Dispositifs de sécurité pour enfants ........................................... 2-26
Précautions concernant les dispositifs de sécurité pour
enfants ..................................................................................... 2-26
Installation de système de dispositif de sécurité pour
enfants ..................................................................................... 2-33
Installation de systèmes de dispositif de sécurité pour
enfants ..................................................................................... 2-34
Systèmes de retenue supplémentaire à coussins d'air .............. 2-48
Précautions concernant le système de retenue supplémentaire
(SRS) ....................................................................................... 2-48
Composants du système de retenue supplémentaire ............... 2-56
Explication du fonctionnement des coussins d'air SRS ........... 2-58
Critères de déploiement des coussins d'air SRS ...................... 2-63
Limites du coussin d'air SRS .................................................. 2-65
Système de classification de l'occupant du siège du passager
avant
í..................................................................................... 2-67
Contrôle continu ..................................................................... 2-73
2-1íCertains modèles.

Mise en garde relative aux sièges
PRUDENCE
S'assurer que les composantes réglables d'un siège sont correctement verrouillées en
place:
Les sièges réglables et les dossiers de siège qui ne sont pas correctement verrouillés
sont dangereux. En cas d'arrêt brusque ou de collision, le siège ou le dossier du siège
risque de se déplacer, causant de graves blessures. S'assurer que les composantes
réglables du siège sont correctement verrouillées en les poussant vers l'avant et
l'arrière et en poussant le siège.
Ne jamais laisser les enfants régler un siège:
Laisser des enfants régler un siège est dangereux car cela pourrait entraîner de
graves blessures si les mains ou les pieds d'un enfant se coincent dans le siège.
Ne pas conduire avec le dossier de siège déverrouillé:
Tout le dossier du siège est important pour la sécurité à l'intérieur du véhicule. Si le
dossier du siège est laissé déverrouillé cela est dangereux car les passagers peuvent
être éjectés ou non retenus et des objets peuvent cogner les occupants en cas de
freinage brusque ou de collision, causant de graves blessures. Après avoir ajusté le
dossier du siège, même si aucun autre passager ne se trouve dans le véhicule,
pousser le dossier du siège vers l'avant et vers l'arrière pour s'assurer qu'il est bien
verrouillé en place.
Ne régler le siège du conducteur que lorsque le véhicule est à l'arrêt:
Le fait de régler le siège du conducteur pendant que le véhicule est en mouvement est
dangereux. Le conducteur peut perdre le contrôle du véhicule et causer un accident.
Ne pas modifier ou remplacer les sièges avant:
La modification ou le emplacement des sièges avant, comme le remplacement du
garnissage ou le desserrage de boulons sont dangereux. Les sièges avant
contiennent des composants de coussin d'air essentiels au système de retenue
supplémentaire. Une modification peut endommager le système de retenue
supplémentaire, ce qui peut résulter en de graves blessures. S'adresser à un
concessionnaire agréé Mazda s'il est nécessaire de retirer ou réinstaller le siège
avant.
Ne pas conduire avec des sièges avant endommagés:
Le fait de conduire avec les sièges avant endommagés est dangereux. Une collision,
même une qui n'est pas assez intense pour causer le déploiement des coussins d'air,
peut endommager les sièges avant qui contiennent des composants de coussin d'air
essentiels. S'il y a une autre collision, un coussin d'air peut ne pas se déployer, ce qui
pourrait résulter en de graves blessures. Faire toujours inspecter les sièges avant, les
dispositifs de prétension de ceinture de sécurité et les coussins d'air par un
concessionnaire agréé Mazda après toute collision.
2-2
Equipement sécuritaire essentiel
Sièges

Ne pas conduire avec un des sièges avant incliné:
Le fait d'être assis, dans une position inclinée, dans un véhicule en mouvement est
dangereux car cela réduit la protection fournie par les ceintures de sécurité. En cas de
freinage brusque ou de collision, on risque de glisser sous la ceinture ventrale et de
subir de graves blessures internes. Pour une protection maximale, s'asseoir le plus en
arrière possible et bien droit.
Ne placez pas d'objet tel qu'un coussin entre le dossier de siège et votre dos:
Placer un objet tel qu'un coussin entre le dossier de siège et votre dos est dangereux,
car vous ne pourrez pas maintenir une posture de conduite sûre, et la ceinture de
sécurité ne pourra pas fonctionner pleinement en cas de collision; un accident grave
ou des blessures graves ou mortelles pourraient alors s'ensuivre.
Ne pas placer d'objets sous le siège:
L'objet pourrait se coincer et empêcher la bonne fixation du siège; un accident
pourrait alors s'ensuivre.
Ne pas empiler de bagages sur une hauteur dépassant les dossiers de siège:
Les bagages empilés sur une hauteur dépassant les dossiers de siège est dangereux.
En cas de freinage brusque ou de collision, les objets peuvent être projetés et risquent
de frapper et blesser des passagers.
S'assurer que tout bagage et paquet est fixé avant de conduire le véhicule:
Le fait de ne pas fixer les bagages ou paquets avant la conduite est dangereux car ils
pourraient se déplacer ou être projetés en cas de freinage brusque ou de collision, et
causer de graves blessures.
Ne jamais laisser un passager prendre place sur le dossier du siège replié pendant la
conduite:
Le fait de conduire avec un passager sur le dossier du siège replié est dangereux. En
particulier permettre à un enfant de s'asseoir sur le dossier du siège replié pendant
que le véhicule est en mouvement est extrêmement dangereux. En cas de freinage
brusque ou de collision, même mineure, un enfant non assis et correctement attaché
sur un siège ou dans un système de dispositif de sécurité pour enfants peut être
projeté vers l'avant, vers l'arrière ou même hors du véhicule et subir de graves
blessures ou la mort. L'enfant se trouvant dans le compartiment à bagages peut être
projeté sur les autres occupants et causer de graves blessures.
Equipement sécuritaire essentiel
Sièges
2-3

ATTENTION
ØPour éviter de se blesser, veiller à ne pas approcher les mains ou les doigts des
pièces mobiles du siège ou de la garniture latérale lorsqu'on ajuste les positions
d'un siège.
ØLorsqu'on déplace les sièges, s'assurer qu'il n'y ait pas de bagages dans la zone
environnante. Si les bagages sont coincés, ils pourraient être endommagés.
Ø(Siège manuel)
Lorsque le dossier d'un siège incliné vers l'arrière est remis à sa position relevée,
s'assurer de supporter le dossier pendant que le levier est manœuvré. Si le dossier
du siège n'est pas supporté, il se déplacera soudainement vers l'avant et risque de
causer des blessures.
Ø(Siège électrique)
Le réglage du coussin de siège est fait par l'intermédiaire de moteurs. Eviter de le
faire fonctionner excessivement car cela risque d'endommager les moteurs.
ØPour éviter de décharger la batterie, éviter d'utiliser la commande électrique si
le moteur est arrêté. Le dispositif de réglage consomme énormément d'énergie
électrique.
ØNe pas utiliser la commande pour faire plus d'un réglage à la fois.
REMARQUE
Lorsqu'un siège arrière est remis à sa position originale, il faut aussi replacer la ceinture de sécurité
à sa position originale. Vérifier que la ceinture de sécurité peut être tirée et qu'elle se rétracte.
2-4
Equipement sécuritaire essentiel
Sièges

Siège avant
qFonctionnement des sièges
Fonctionnement
électrique
Réglage longitudinal du siège
(Siège manuel)
Pour déplacer un des sièges vers l'avant ou vers l'arrière, tirer le levier vers le haut et faire
coulisser le siège à la position désirée et relâcher le levier.
S'assurer que le levier retourne à sa position originale et que le siège est verrouillé en place
en le poussant vers l'avant et vers l'arrière.
(Siège électrique)
Pour faire coulisser le siège, déplacer la commande située du côté extérieur du siège vers
l'avant ou vers l'arrière et la maintenir dans cette position. Relâcher la commande lorsque le
siège est à la position désirée.
Réglage de la hauteur (Siège du conducteur)
(Siège manuel)
Pour régler la hauteur du siège, déplacer le levier vers le haut ou vers le bas.
(Siège électrique)
Pour régler la hauteur du siège, déplacer l'interrupteur vers le haut ou vers le bas.
Réglage de la hauteur de l'avant du coussin de siège (Siège électrique du
conducteur)í
Pour régler la hauteur de l'avant du coussin de siège, relever ou abaisser l'avant de la
commande située du côté inférieur.
Equipement sécuritaire essentiel
Sièges
2-5íCertains modèles.
