REMARQUElLe système BSM ne fonctionne pas lorsque la vitesse du véhicule est inférieure à 32 km/h (20
mi/h).
lLe pare-chocs arrière est équipé de capteurs radars. (page 4-108)lIl est possible que le système ne fonctionne pas correctement lorsqu'une remorque est tractée.
Désactiver le système à l'aide de l'interrupteur BSM OFF lorsqu'une remorque est tractée.
lLes capteurs radars ne détectent pas les êtres humaines, les animaux ou les objets statiques, tels
que des clôtures. En outre, le fonctionnement du système cesse lorsque le levier de sélection est
placé en position R. (Le fonctionnement du système reprend automatiquement lorsque le levier de
sélection ne se trouve plus en position R.)
lLes capacités de détection des capteurs radars sont limitées. Il est possible que le système BSM ne
fonctionne pas correctement dans les conditions suivantes:
lDe la glace, de la neige ou de saleté colle à la surface du pare-chocs arrière, autour des
capteurs radars.
lDans des conditions météorologiques difficiles, telles que de la pluie ou de la neige, ou dans
des conditions où de l'eau est projetée.
lLa zone du pare-chocs arrière, autour des capteurs radars, est obstruée par un corps étranger
(autocollant ou support à vélos, par exemple).
lIl est possible que les capteurs radars ne détectent pas tous les types de véhicules se trouvant
autour du véhicule, notamment les types suivants:
lVélomoteurslVéhicules avec une forme de carrosserie non détectée par le radar, tels qu'une semi-remorque
à plateau sans chargement.
lVéhicules avec une hauteur de carrosserie réduite, tels que les voitures de sports.lEn cas de choc au niveau du pare-chocs arrière, même suite à un accident mineur, faire inspecter
les capteurs radars par un concessionnaire agréé Mazda. Si le véhicule est utilisé alors qu'un
capteur radar est endommagé, il est possible que le système ne fonctionne pas correctement et
entraîne un accident.
lConsulter un concessionnaire agréé Mazda pour les travaux de réparation ou de peinture autour
des capteurs radars ou de remplacement du pare-chocs.
lIl est possible que les capteurs radars du système BSM soient soumis aux législations relatives
aux ondes radio du pays dans lequel le véhicule est utilisé. L'utilisation des capteurs du système
est approuvée aux Etats-Unis (territoires inclus), au Canada et au Mexique. Si un véhicule équipé
du système BSM est utilisé dans un pays autre que les Etats-Unis, le Canada ou le Mexique, le
système doit être désactivé à l'aide de l'interrupteur BSM OFF.
lLa zone de détection du système a été définie en fonction de la largeur de voie des autoroutes
classiques. Par conséquent, sur une route aux voies plus étroites, il est possible que le système
détecte les véhicules présents sur une voie adjacente et déclenche le signal sonore
d'avertissement/voyant. Sur une route aux voies plus larges, il est possible que le système ne
détecte pas les véhicules présents sur une voie adjacente et ne déclenche pas le signal sonore
d'avertissement/voyant.
4-106
En cours de conduite
Système de surveillance des angles morts (BSM)

lIl est possible que le fonctionnement du signal sonore d'avertissement/voyant soit retardé ou que
le système ne déclenche pas le signal sonore d'avertissement/voyant dans les conditions suivantes:
lLe véhicule démarre de l'arrêt avec un véhicule à ses côtés.lUn véhicule traverse deux voies pour atteindre la voie adjacente.lLa différence de vitesse entre le véhicule et un autre est plus importante lors du doublement et
le véhicule se trouve dans la zone de détection pendant une brève période de temps.
lDans une pente prononcée ou lorsqu'il existe une différence de hauteur entre les voies.lLorsque le système est désactivé, puis immédiatement réactivé à l'aide de l'interrupteur BSM
OFF (le témoin BSM OFF du tableau de bord est allumé).
lLe fait que le système détecte les objets présents sur le bord de la route, tels que les véhicules
stationnés ou les glissières de sécurité, et déclenche le signal sonore d'avertissement/voyant
n'indique pas une anomalie de fonctionnement.
lSi le véhicule est utilisé sur une route avec peu de circulation et peu de véhicules pouvant être
détectés par les capteurs radars, il est possible que le fonctionnement du système soit interrompu
(le témoin BSM OFF du tableau de bord clignote). Ceci n'indique toutefois pas une anomalie.
lLes conditions suivantes peuvent affecter la visibilité des voyants BSM au niveau du rétroviseur
extérieur, il est alors plus difficile de déterminer si les voyants sont allumés:
lDe la glace ou de la neige colle à la surface des rétroviseurs extérieurs.lLa vitre de la portière est teintée.
qVoyant BSM
Le système de surveillance des angles morts alerte le conducteur de la présence d'un autre
véhicule sur une voie adjacente en utilisant les voyants BSM et le bip d'alarme pendant que
le système fonctionne.
Voyant BSM
Au niveau des rétroviseurs gauche et droit.
En cours de conduite
Système de surveillance des angles morts (BSM)
4-107

Ce voyant s'allume pendant quelques secondes lorsque le contacteur est mis sur ON.
Si le système BSM détecte un véhicule dans la zone de détection alors que la vitesse est de
32 km/h (20 mi/h) ou plus, le voyant BSM s'allume du côté du véhicule correspondant au
côté où le véhicule qui vient de l'arrière est détecté.
REMARQUE
lSi de la glace ou de la neige est collée sur la surface du rétroviseur extérieur, il est possible que le
voyant BSM ne soit pas visible.
lSi la vitre de la portière est teintée, il est possible que la visibilité du voyant BSM soit affectée et
qu'il soit plus difficile de déterminer si le témoin est allumé ou éteint.
qInterrupteur BSM OFF
Lorsque l'interrupteur BSM OFF est
pressé, le système BSM est désactivé et le
témoin BSM OFF s'allume.
Appuyer de nouveau sur l'interrupteur
BSM OFF pour activer le système BSM.
Le témoin BSM OFF s'éteint.
REMARQUE
lIl est possible que le système ne fonctionne
pas correctement lorsqu'une remorque est
tractée. Désactiver le système à l'aide de
l'interrupteur BSM OFF lorsqu'une
remorque est tractée.
lSi le contacteur est mis sur la position
d'arrêt avec le système BSM à l'arrêt, le
système fonctionne automatiquement quand
le contacteur est mis sur ON.
qEntretien des capteurs radars
Le pare-chocs arrière est équipé de
capteurs radars.
Capteurs radars
Toujours maintenir la surface du pare-
chocs située à proximité de la zone du
capteur radar propre de manière à ce que
le système BSM fonctionne normalement.
Se référer à Entretien extérieur à la page
6-60.
4-108
En cours de conduite
Système de surveillance des angles morts (BSM)

REMARQUElLe témoin BSM OFF clignote si les
capteurs radars ne fonctionnent pas
normalement. Si le témoin continue à
clignoter une fois la surface du pare-chocs
située à côté de la zone du capteur radar
nettoyée, contacter un concessionnaire
agréé Mazda.
lConsulter un concessionnaire agréé Mazda
pour les travaux de réparation ou de
peinture autour des capteurs radars ou de
remplacement du pare-chocs.
En cours de conduite
Système de surveillance des angles morts (BSM)
4-109

Ecran de rétrovisioní
L'écran de rétroversion fournit des images visuelles de l'arrière du véhicule lorsque vous
faites marche arrière.
PRUDENCE
Conduire toujours prudemment en surveillant l'arrière et les alentours de la voiture
directement avec les yeux:
Il est dangereux de faire une marche arrière en ne regardant que l'écran, car cela
peut provoquer un accident ou une collision avec un objet. L'écran de rétrovision est
uniquement un appareil d'aide visuel à la marche arrière du véhicule. Les images à
l'écran peuvent être différentes des conditions réelles.
ATTENTION
ØNe pas utiliser l'écran de rétrovision dans les conditions suivantes: Le fait d'utiliser
l'écran de rétrovision dans les conditions suivantes est dangereux, et peut causer
des blessures corporelles ou des dommages au véhicule, ou les deux à la fois.
ØRoutes verglacées ou enneigées.
ØDes chaînes de roues ou une roue de secours temporaire sont installées.
ØLe hayon n'est pas complètement fermé.
ØLe véhicule est sur une route en pente.
ØLorsque l'affichage est froid, des images peuvent traverser l'écran et sa luminosité
peut être anormalement faible, empêchant ainsi de confirmer les conditions dans
lesquelles se trouve le véhicule. Conduire toujours prudemment en surveillant
l'arrière et les alentours de la voiture directement avec les yeux.
ØNe pas forcer sur la caméra. La position de la caméra et l'angle peuvent dévier.
ØNe pas démonter, ne pas modifier et ne pas retirer la caméra, car celle-ci perdrait
son imperméabilité.
ØLe couvercle de la caméra est fait en plastique. Ne pas appliquer d'agent
dégraisseur, de solvants organiques, de cire ou de revêtement de verre sur le
couvercle de la caméra. Si l'une de ces matières est renversée sur le couvercle,
l'éliminer immédiatement en essuyant avec un chiffon doux.
ØNe pas frotter le couvercle excessivement, et ne pas le polir avec un agent abrasif
ou une brosse dure. Le couvercle peut être endommagé et cela peut affecter
l'image.
4-110
En cours de conduite
íCertains modèles.
Ecran de rétrovision

REMARQUElSi de l'eau, de la neige ou de la boue adhèrent à la lentille de la caméra, les éliminer en essuyant
avec un chiffon doux. S'il est impossible de les éliminer en essuyant, utiliser un détergent doux.
lSi la température de la caméra augmente brusquement, (très chaud à froid, froid à très chaud)
l'écran de rétrovision peut ne pas fonctionner correctement.
lPour remplacer les pneus, s'adresser à un concessionnaire agréé Mazda. Le fait de remplacer les
pneus peut causer une déviation des lignes de guidage qui apparaissent sur l'écran.
lSi le véhicule a subi une collision à l'avant, sur les côtés ou à l'arrière, il est possible que
l'alignement de la caméra de vue arrière de stationnement (emplacement, angle d'installation) ait
dévié. Toujours s'adresser à un concessionnaire agréé Mazda pour faire inspecter le véhicule.
qEmplacement de la caméra de stationnement de rétrovision
Caméra de stationnement
de rétrovision
qBasculer a l'ecran de retrovision
Mettre le levier sélecteur sur R lorsque que le contacteur est mis sur ON pour commuter
l'écran de rétrovision.
REMARQUE
Lorsque vous faites passer le levier sélecteur de la position R à une autre position, l'affichage
précédent réapparaît sur l'écran.
En cours de conduite
Ecran de rétrovision
4-111

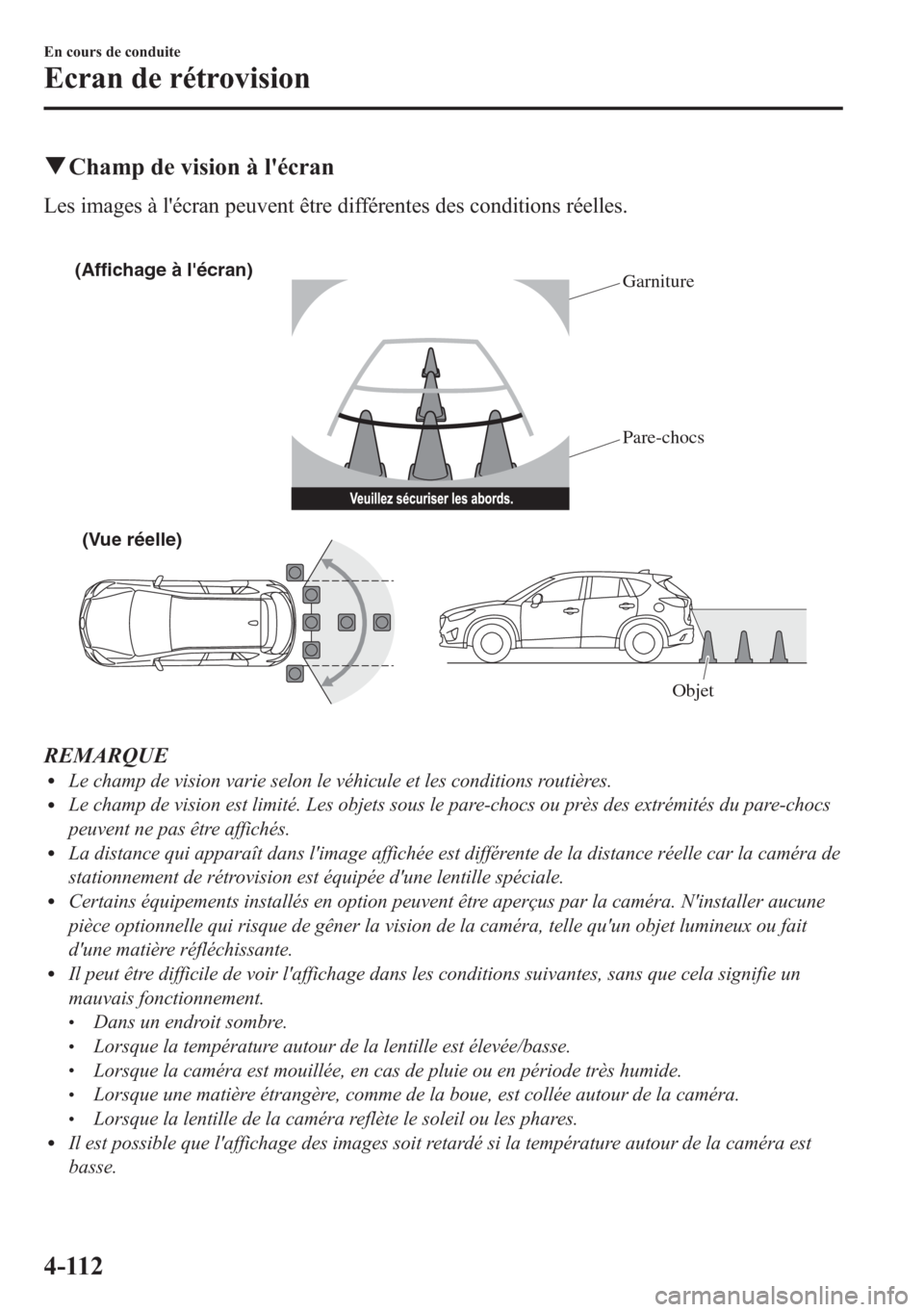

qChamp de vision à l'écran
Les images à l'écran peuvent être différentes des conditions réelles.
Objet
(Affichage à l'écran)
Garniture
Pare-chocs
(Vue réelle)
REMARQUElLe champ de vision varie selon le véhicule et les conditions routières.lLe champ de vision est limité. Les objets sous le pare-chocs ou près des extrémités du pare-chocs
peuvent ne pas être affichés.
lLa distance qui apparaît dans l'image affichée est différente de la distance réelle car la caméra de
stationnement de rétrovision est équipée d'une lentille spéciale.
lCertains équipements installés en option peuvent être aperçus par la caméra. N'installer aucune
pièce optionnelle qui risque de gêner la vision de la caméra, telle qu'un objet lumineux ou fait
d'une matière réfléchissante.
lIl peut être difficile de voir l'affichage dans les conditions suivantes, sans que cela signifie un
mauvais fonctionnement.
lDans un endroit sombre.lLorsque la température autour de la lentille est élevée/basse.lLorsque la caméra est mouillée, en cas de pluie ou en période très humide.lLorsque une matière étrangère, comme de la boue, est collée autour de la caméra.lLorsque la lentille de la caméra reflète le soleil ou les phares.lIl est possible que l'affichage des images soit retardé si la température autour de la caméra est
basse.
4-112
En cours de conduite
Ecran de rétrovision

qVisionnement de l'affichage
Les lignes de guidage qui indiquent la largeur du véhicule (jaunes) apparaissent sur l'écran
à titre de référence pour indiquer la largeur approximative du véhicule en comparaison de
la largeur de l'espace de stationnement dans lequel on s'apprête à reculer.
Utiliser cette vue d'affichage pour garer le véhicule dans un espace de stationnement ou un
garage.
b
a
a) Lignes de guidage de largeur du véhicule (jaunes)
Les lignes de guidage servent de référence pour indiquer la largeur approximative du
véhicule.
b) Lignes de guidage de distance
Ces lignes de guidage indiquent la distance approximative jusqu'à un point mesuré à
partir de l'arrière du véhicule (à partir de l'extrémité du pare-chocs).
Les lignes rouges et jaunes indiquent des points situés à environ 50 cm (19 po.) pour la
ligne rouge et 100 cm (39,3 po.) pour les lignes jaunes depuis le pare-chocs arrière (au
point central de chacune des lignes).
ATTENTION
Les lignes de guidage sur l'écran sont des lignes fixes. Elles ne sont pas synchronisées
avec la rotation du volant par le conducteur. Faire toujours bien attention, et vérifier
la zone située à l'arrière du véhicule et la zone environnante directement avec les
yeux lorsqu'on recule.
qUtilisation de l'écran de rétrovision
L'utilisation de l'écran de rétrovision, lors de la marche arrière du véhicule, varie selon les
conditions de la circulation, de la route et du véhicule. La quantité de braquage et la
synchronisation varie aussi selon ces conditions; il faut donc vérifier les conditions
environnantes directement avec les yeux, et diriger le véhicule en fonction de ces
conditions.
Avant d'utiliser l'écran de rétrovision, lire attentivement les précautions ci-dessus.
