6-44
Entretien
Entretien réalisable par le propriétaire

PRUDENCE
Ne pas remplacer les ampoules à
décharge en xénon soi-même:
Le fait de remplacer des ampoules à
décharge en xénon soi-même est
dangereux. Etant donné que les
ampoules à décharge en xénon
requièrent une tension élevée, on
risque de subir une décharge
électrique si les ampoules ne sont pas
manipulées correctement. Lorsque le
remplacement des ampoules est
requis, s'adresser à un
concessionnaire agréé Mazda.
Ne jamais toucher le verre d'une
ampoule halogène avec les mains nues
et toujours porter des lunettes de
sûreté lors de la manipulation ou
lorsque l'on travaille près d'ampoules:
Si une ampoule halogène se casse,
cela est dangereux. Ces ampoules
contiennent du gaz sous pression. Si
une ampoule se casse, elle explosera
et les éclats de verre peuvent causer
de graves blessures.
Si le verre de l'ampoule est touché
avec les mains nues, l'huile naturelle
du corps peut faire que l'ampoule
surchauffe et explose lorsqu'elle est
allumée.
Toujours garder les ampoules
halogènes hors de la portée des
enfants:
Le fait de jouer avec une ampoule
halogène est dangereux. Si l'ampoule
tombe ou si elle se casse, cela peut
causer de graves blessures.REMARQUE
lPour remplacer l'ampoule, s'adresser à un
concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène par
mégarde, il faut la nettoyer en la frottant
avec de l'alcool avant de l'utiliser.
lUtiliser le protecteur et l'emballage de la
nouvelle ampoule pour mettre au rebut,
hors de portée des enfants, l'ancienne
ampoule.
qRemplacement des ampoules
d'éclairages extérieurs
Phares (avec phares à décharge en
xénon)
Ampoules des feux de croisement/route
Il n'est pas possible de remplacer les
ampoules des feux de croisement/route
soi-même. Les ampoules doivent être
remplacées par un concessionnaire agréé
Mazda.
Feux de position diurnes
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Ouvrir le capot.
Entretien
Entretien réalisable par le propriétaire
6-45

3. Débrancher le connecteur de l'unité en
appuyant sur la languette du
connecteur avec un doigt et en tirant le
connecteur vers le bas.
4. Tourner l'ensemble douille et ampoule
et le retirer. Retirer soigneusement
l'ampoule de la douille du réflecteur en
la tirant doucement tout droit hors de la
douille.
5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Phares (avec phares à halogène)
Ampoules des feux de croisement,
ampoules des feux de route/Feux de
position diurnes
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Ouvrir le capot.
3.(Côté droite)
Retirer le réservoir de liquide de lave-
glace depuis le guide.
Réservoir de liquide de
lave-glace de pare-briseGuide
4. Débrancher le connecteur de l'unité en
appuyant sur la languette du
connecteur avec un doigt et en tirant le
connecteur vers le bas.
Ampoules de feux de croisement
6-46
Entretien
Entretien réalisable par le propriétaire

Ampoules de feux de route/Feux de
position diurnes
5. Tourner l'ensemble douille et ampoule
et le retirer. Retirer prudemment
l'ampoule de la douille du réflecteur en
la tirant doucement en un mouvement
rectiligne.
Ampoules de feux de croisement
Ampoules de feux de route/Feux de
position diurnes
6. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Clignotants avant/Feux de
stationnement (Feux de position avant)
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Pour changer l'ampoule du côté droit,
démarrer le moteur, tourner le volant
complètement vers la droite, puis
arrêter le moteur. Pour changer
l'ampoule du côté gauche, tourner le
volant complètement vers la gauche.
Entretien
Entretien réalisable par le propriétaire
6-47

3. Tirer la section centrale de chaque
pièce de retenue en plastique et retirer
la pièce de retenue.
InstallationRetrait
4. Tourner la vis dans le sens contraire
des aiguilles d'une montre et la retirer,
puis tirer partiellement le garde-boue.
5. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.6. Débrancher l'ampoule de la douille.
7. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Antibrouillardsí
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Pour changer l'ampoule du côté droit,
démarrer le moteur, tourner le volant
complètement vers la droite, puis
arrêter le moteur. Pour changer
l'ampoule du côté gauche, tourner le
volant complètement vers la gauche.
3. Tirer la section centrale de chaque
pièce de retenue en plastique et retirer
la pièce de retenue.
InstallationRetrait
6-48
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire

4. Tourner la vis dans le sens contraire
des aiguilles d'une montre et la retirer,
puis tirer partiellement le garde-boue.
5. Débrancher le connecteur de l'unité en
appuyant sur la languette du
connecteur avec un doigt et en tirant le
connecteur vers le bas.
6. Tourner l'ensemble douille et ampoule
et le retirer. Retirer soigneusement
l'ampoule de la douille du réflecteur en
la tirant doucement tout droit hors de la
douille.
7. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Clignotants latéraux
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules LED à un concessionnaire
agréé Mazda.
REMARQUE
Le remplacement de l'ampoule LED n'est pas
possible car elle est intégrée à l'unité.
Remplacer l'unité.
Feux de freinage/Feux arrière,
clignotants arrière, feux de position
arrière, feux arrière (côté hayon), feux
de recul
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Retirer le couvercle à l'aide d'un
tournevis plat entouré d'un chiffon au
couvercle.
Entretien
Entretien réalisable par le propriétaire
6-49

Feux de freinage/Feux arrière,
clignotants arrière, feux de position
arrière
Feux arrière (côté hayon), feux de recul
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.Feux de freinage/Feux arrière
Clignotants arrière
Feux de position arrière
6-50
Entretien
Entretien réalisable par le propriétaire

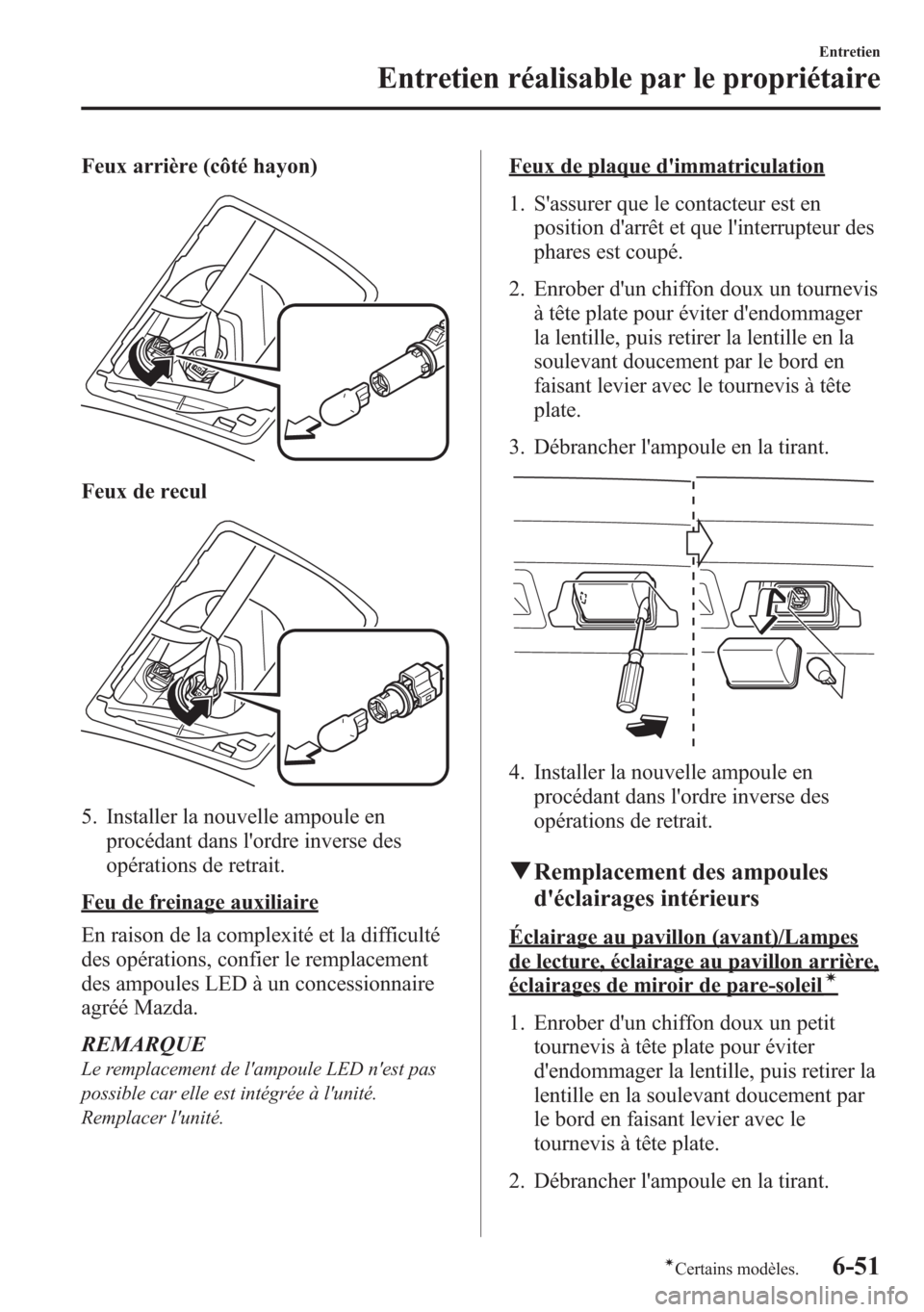

Feux arrière (côté hayon)
Feux de recul
5. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
Feu de freinage auxiliaire
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules LED à un concessionnaire
agréé Mazda.
REMARQUE
Le remplacement de l'ampoule LED n'est pas
possible car elle est intégrée à l'unité.
Remplacer l'unité.
Feux de plaque d'immatriculation
1. S'assurer que le contacteur est en
position d'arrêt et que l'interrupteur des
phares est coupé.
2. Enrober d'un chiffon doux un tournevis
à tête plate pour éviter d'endommager
la lentille, puis retirer la lentille en la
soulevant doucement par le bord en
faisant levier avec le tournevis à tête
plate.
3. Débrancher l'ampoule en la tirant.
4. Installer la nouvelle ampoule en
procédant dans l'ordre inverse des
opérations de retrait.
qRemplacement des ampoules
d'éclairages intérieurs
Éclairage au pavillon (avant)/Lampes
de lecture, éclairage au pavillon arrière,
éclairages de miroir de pare-soleilí
1. Enrober d'un chiffon doux un petit
tournevis à tête plate pour éviter
d'endommager la lentille, puis retirer la
lentille en la soulevant doucement par
le bord en faisant levier avec le
tournevis à tête plate.
2. Débrancher l'ampoule en la tirant.
Entretien
Entretien réalisable par le propriétaire
6-51íCertains modèles.
