2014 MAZDA MODEL CX-5 Manuel du propriétaire (in French)

PRUDENCE
Toujours serrer les écrous de roue
correctement:
Des écrous de roue incorrectement
serrés ou desserrés sont dangereux.
La roue peut ne pas tourner droit ou
se détacher. Ceci peut faire perdre le
contrôle du véhicule et causer un
grave accident.
S'assurer d'installer les écrous que l'on
a retirés ou de les remplacer par des
écrous à pas métrique identiques:
Les boulons et écrous de roue de ce
véhicule Mazda sont à pas métrique,
l'utilisation d'un écrou à pas non
métrique sur un boulon à pas
métrique est dangereuse. Un écrou
non métrique monté sur un boulon
métrique ne fixera pas la roue et
endommagera le boulon, ceci peut
faire que la roue se détache et causer
un accident.
5.(Véhicule équipé de roues en
aluminium)
Retirer l'enjoliveur central en le
tapotant avec la clé à écrou.
6. Ranger la roue endommagée en
utilisant le boulon de fixation de la
roue pour la maintenir en place.
Boulon de fixation
de la roue
7. Retirer les blocs et ranger les outils et
le cric.
8. Vérifier la pression de gonflage. Se
référer à Pneus à la page 9-9.
9. Réparer le pneu crevé ou remplacer la
roue de secours dès que possible.
PRUDENCE
Ne pas conduire avec un pneu dont la
pression de gonflage est incorrecte:
Le fait de conduire avec des pneus
gonflés à une pression incorrecte est
dangereux. Des pneus gonflés à une
pression incorrecte peuvent affecter
la conduite et entraîner un accident.
Lorsque la pression de gonflage des
roues conventionnelles est vérifiée,
vérifier aussi la pression de gonflage
de la roue de secours.
REMARQUE
Pour éviter que le cric et la trousse à outils ne
fassent du bruit, les ranger correctement.
7-14
En cas de problèmes
Pneu à plat

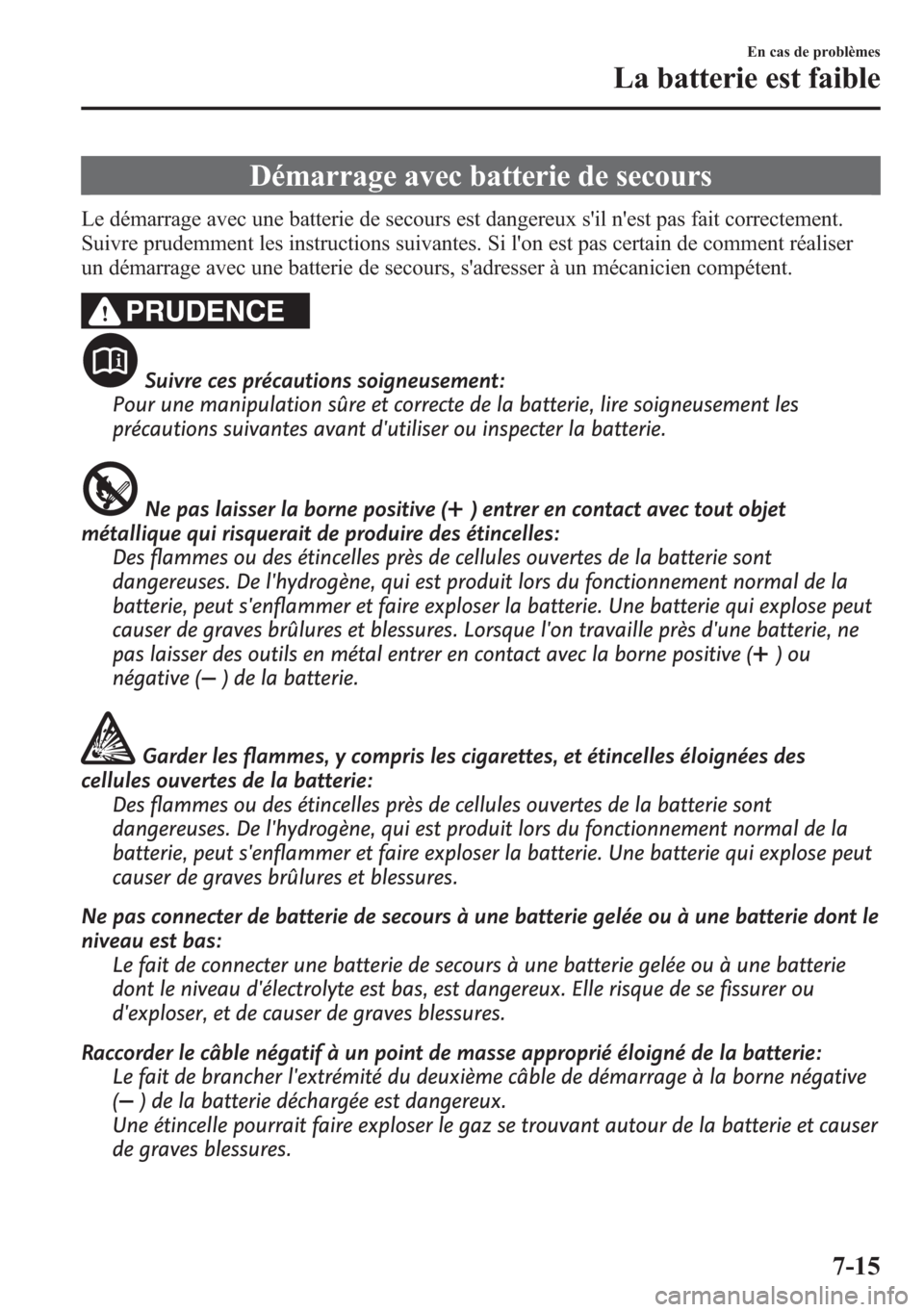

Démarrage avec batterie de secours
Le démarrage avec une batterie de secours est dangereux s'il n'est pas fait correctement.
Suivre prudemment les instructions suivantes. Si l'on est pas certain de comment réaliser
un démarrage avec une batterie de secours, s'adresser à un mécanicien compétent.
PRUDENCE
Suivre ces précautions soigneusement:
Pour une manipulation sûre et correcte de la batterie, lire soigneusement les
précautions suivantes avant d'utiliser ou inspecter la batterie.
Ne pas laisser la borne positive () entrer en contact avec tout objet
métallique qui risquerait de produire des étincelles:
Des flammes ou des étincelles près de cellules ouvertes de la batterie sont
dangereuses. De l'hydrogène, qui est produit lors du fonctionnement normal de la
batterie, peut s'enflammer et faire exploser la batterie. Une batterie qui explose peut
causer de graves brûlures et blessures. Lorsque l'on travaille près d'une batterie, ne
pas laisser des outils en métal entrer en contact avec la borne positive (
)ou
négative (
) de la batterie.
Garder les flammes, y compris les cigarettes, et étincelles éloignées des
cellules ouvertes de la batterie:
Des flammes ou des étincelles près de cellules ouvertes de la batterie sont
dangereuses. De l'hydrogène, qui est produit lors du fonctionnement normal de la
batterie, peut s'enflammer et faire exploser la batterie. Une batterie qui explose peut
causer de graves brûlures et blessures.
Ne pas connecter de batterie de secours à une batterie gelée ou à une batterie dont le
niveau est bas:
Le fait de connecter une batterie de secours à une batterie gelée ou à une batterie
dont le niveau d'électrolyte est bas, est dangereux. Elle risque de se fissurer ou
d'exploser, et de causer de graves blessures.
Raccorder le câble négatif à un point de masse approprié éloigné de la batterie:
Le fait de brancher l'extrémité du deuxième câble de démarrage à la borne négative
(
) de la batterie déchargée est dangereux.
Une étincelle pourrait faire exploser le gaz se trouvant autour de la batterie et causer
de graves blessures.
En cas de problèmes
La batterie est faible
7-15

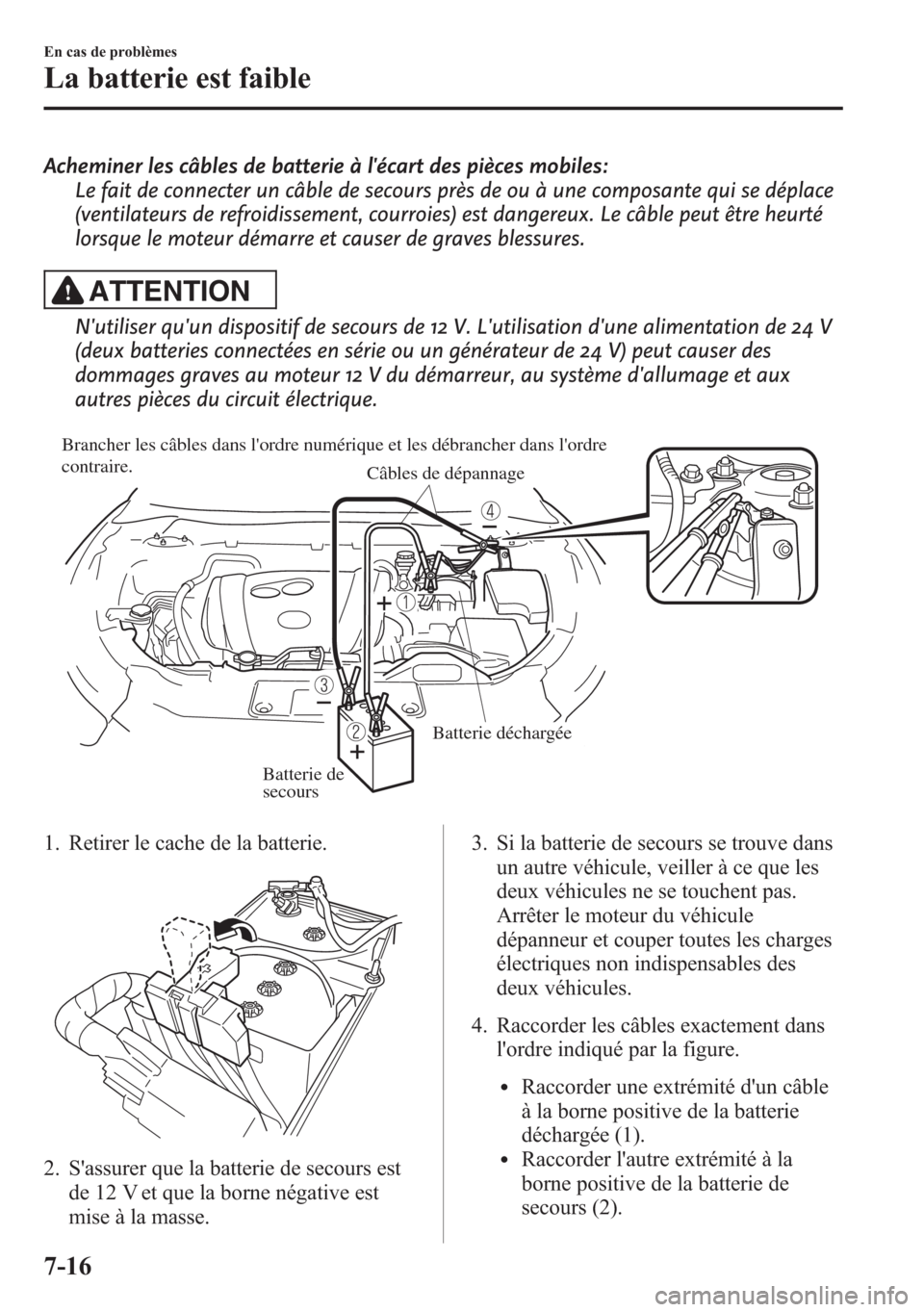

Acheminer les câbles de batterie à l'écart des pièces mobiles:
Le fait de connecter un câble de secours près de ou à une composante qui se déplace
(ventilateurs de refroidissement, courroies) est dangereux. Le câble peut être heurté
lorsque le moteur démarre et causer de graves blessures.
ATTENTION
N'utiliser qu'un dispositif de secours de 12 V. L'utilisation d'une alimentation de 24 V
(deux batteries connectées en série ou un générateur de 24 V) peut causer des
dommages graves au moteur 12 V du démarreur, au système d'allumage et aux
autres pièces du circuit électrique.
Brancher les câbles dans l'ordre numérique et les débrancher dans l'ordre
contraire.
Câbles de dépannage
Batterie de
secours
Batterie déchargée
1. Retirer le cache de la batterie.
2. S'assurer que la batterie de secours est
de 12 V et que la borne négative est
mise à la masse.3. Si la batterie de secours se trouve dans
un autre véhicule, veiller à ce que les
deux véhicules ne se touchent pas.
Arrêter le moteur du véhicule
dépanneur et couper toutes les charges
électriques non indispensables des
deux véhicules.
4. Raccorder les câbles exactement dans
l'ordre indiqué par la figure.
lRaccorder une extrémité d'un câble
à la borne positive de la batterie
déchargée (1).
lRaccorder l'autre extrémité à la
borne positive de la batterie de
secours (2).
7-16
En cas de problèmes
La batterie est faible

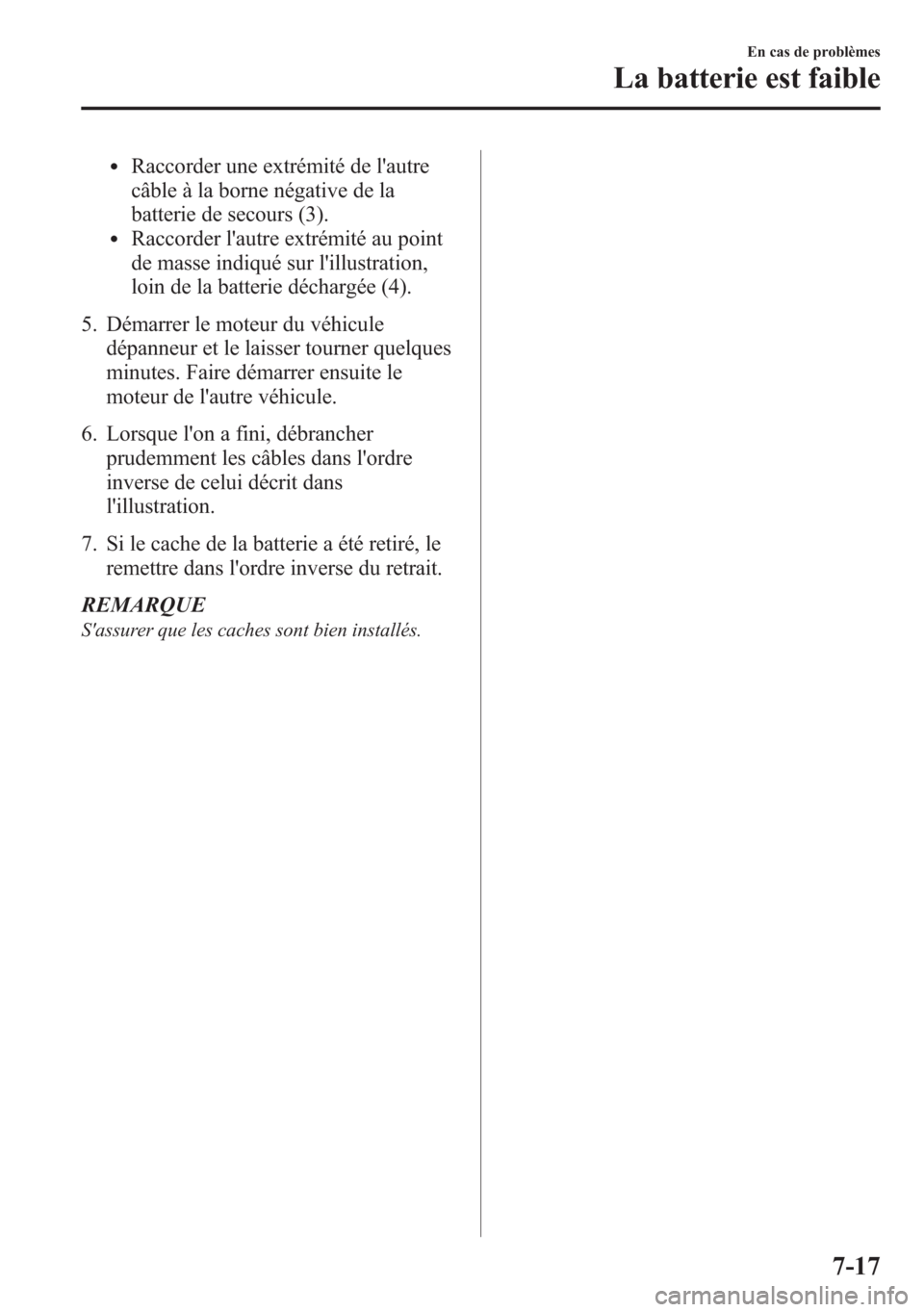

lRaccorder une extrémité de l'autre
câble à la borne négative de la
batterie de secours (3).
lRaccorder l'autre extrémité au point
de masse indiqué sur l'illustration,
loin de la batterie déchargée (4).
5. Démarrer le moteur du véhicule
dépanneur et le laisser tourner quelques
minutes. Faire démarrer ensuite le
moteur de l'autre véhicule.
6. Lorsque l'on a fini, débrancher
prudemment les câbles dans l'ordre
inverse de celui décrit dans
l'illustration.
7. Si le cache de la batterie a été retiré, le
remettre dans l'ordre inverse du retrait.
REMARQUE
S'assurer que les caches sont bien installés.
En cas de problèmes
La batterie est faible
7-17

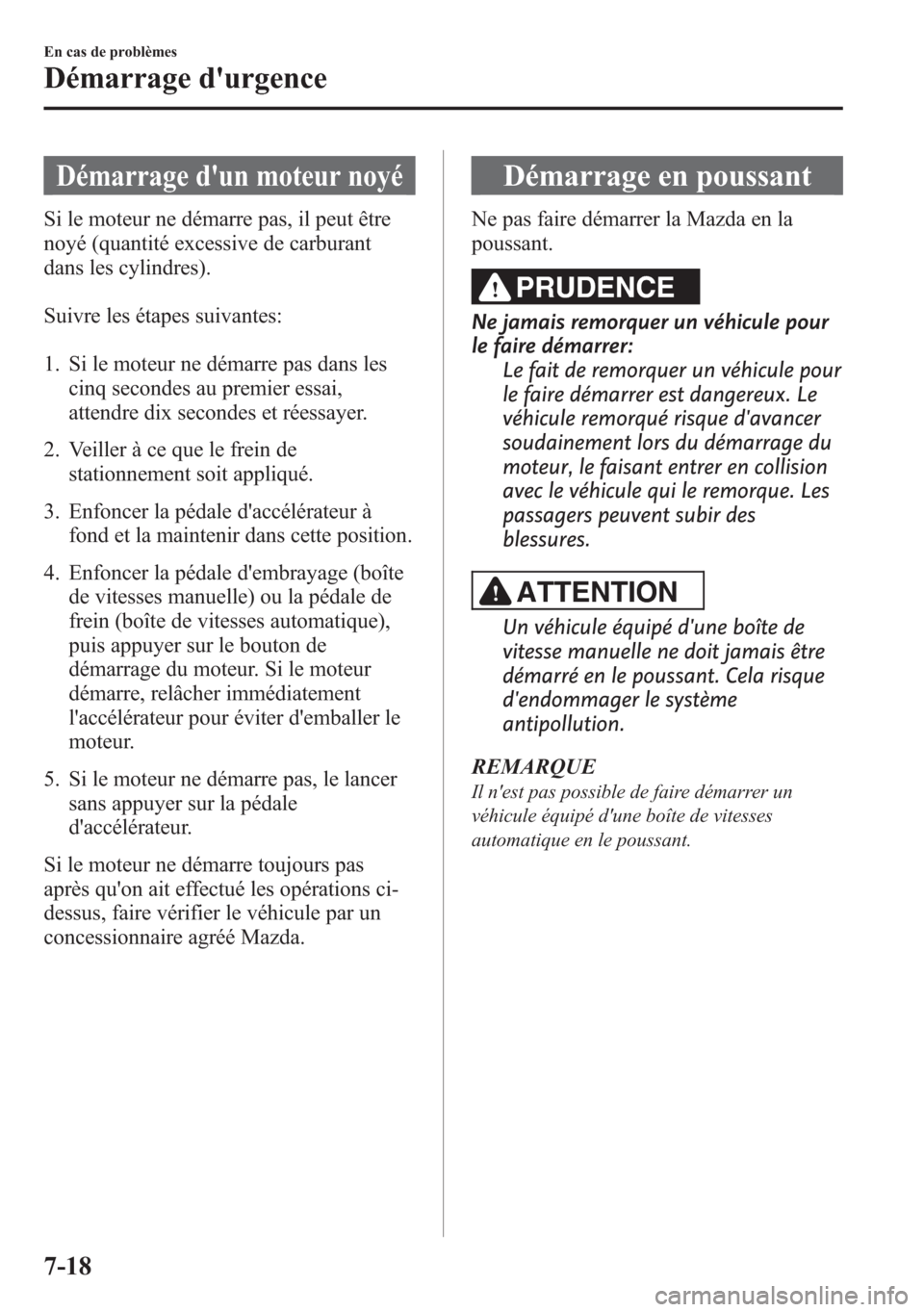

Démarrage d'un moteur noyé
Si le moteur ne démarre pas, il peut être
noyé (quantité excessive de carburant
dans les cylindres).
Suivre les étapes suivantes:
1. Si le moteur ne démarre pas dans les
cinq secondes au premier essai,
attendre dix secondes et réessayer.
2. Veiller à ce que le frein de
stationnement soit appliqué.
3. Enfoncer la pédale d'accélérateur à
fond et la maintenir dans cette position.
4. Enfoncer la pédale d'embrayage (boîte
de vitesses manuelle) ou la pédale de
frein (boîte de vitesses automatique),
puis appuyer sur le bouton de
démarrage du moteur. Si le moteur
démarre, relâcher immédiatement
l'accélérateur pour éviter d'emballer le
moteur.
5. Si le moteur ne démarre pas, le lancer
sans appuyer sur la pédale
d'accélérateur.
Si le moteur ne démarre toujours pas
après qu'on ait effectué les opérations ci-
dessus, faire vérifier le véhicule par un
concessionnaire agréé Mazda.
Démarrage en poussant
Ne pas faire démarrer la Mazda en la
poussant.
PRUDENCE
Ne jamais remorquer un véhicule pour
le faire démarrer:
Le fait de remorquer un véhicule pour
le faire démarrer est dangereux. Le
véhicule remorqué risque d'avancer
soudainement lors du démarrage du
moteur, le faisant entrer en collision
avec le véhicule qui le remorque. Les
passagers peuvent subir des
blessures.
ATTENTION
Un véhicule équipé d'une boîte de
vitesse manuelle ne doit jamais être
démarré en le poussant. Cela risque
d'endommager le système
antipollution.
REMARQUE
Il n'est pas possible de faire démarrer un
véhicule équipé d'une boîte de vitesses
automatique en le poussant.
7-18
En cas de problèmes
Démarrage d'urgence

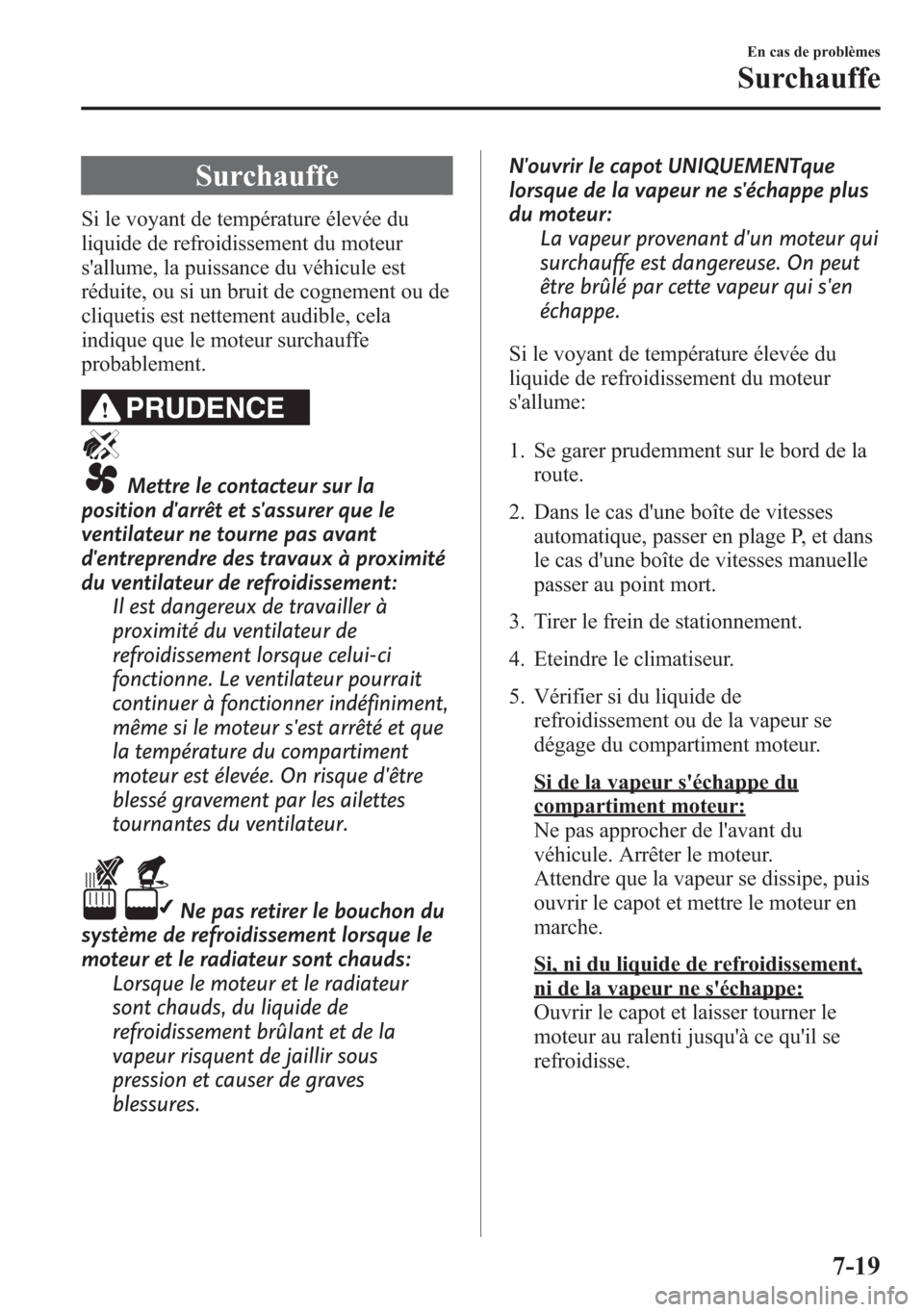

Surchauffe
Si le voyant de température élevée du
liquide de refroidissement du moteur
s'allume, la puissance du véhicule est
réduite, ou si un bruit de cognement ou de
cliquetis est nettement audible, cela
indique que le moteur surchauffe
probablement.
PRUDENCE
Mettre le contacteur sur la
position d'arrêt et s'assurer que le
ventilateur ne tourne pas avant
d'entreprendre des travaux à proximité
du ventilateur de refroidissement:
Il est dangereux de travailler à
proximité du ventilateur de
refroidissement lorsque celui-ci
fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que
la température du compartiment
moteur est élevée. On risque d'être
blessé gravement par les ailettes
tournantes du ventilateur.
Ne pas retirer le bouchon du
système de refroidissement lorsque le
moteur et le radiateur sont chauds:
Lorsque le moteur et le radiateur
sont chauds, du liquide de
refroidissement brûlant et de la
vapeur risquent de jaillir sous
pression et causer de graves
blessures.N'ouvrir le capot UNIQUEMENTque
lorsque de la vapeur ne s'échappe plus
du moteur:
La vapeur provenant d'un moteur qui
surchauffe est dangereuse. On peut
être brûlé par cette vapeur qui s'en
échappe.
Si le voyant de température élevée du
liquide de refroidissement du moteur
s'allume:
1. Se garer prudemment sur le bord de la
route.
2. Dans le cas d'une boîte de vitesses
automatique, passer en plage P, et dans
le cas d'une boîte de vitesses manuelle
passer au point mort.
3. Tirer le frein de stationnement.
4. Eteindre le climatiseur.
5. Vérifier si du liquide de
refroidissement ou de la vapeur se
dégage du compartiment moteur.
Si de la vapeur s'échappe du
compartiment moteur:
Ne pas approcher de l'avant du
véhicule. Arrêter le moteur.
Attendre que la vapeur se dissipe, puis
ouvrir le capot et mettre le moteur en
marche.
Si, ni du liquide de refroidissement,
ni de la vapeur ne s'échappe:
Ouvrir le capot et laisser tourner le
moteur au ralenti jusqu'à ce qu'il se
refroidisse.
En cas de problèmes
Surchauffe
7-19

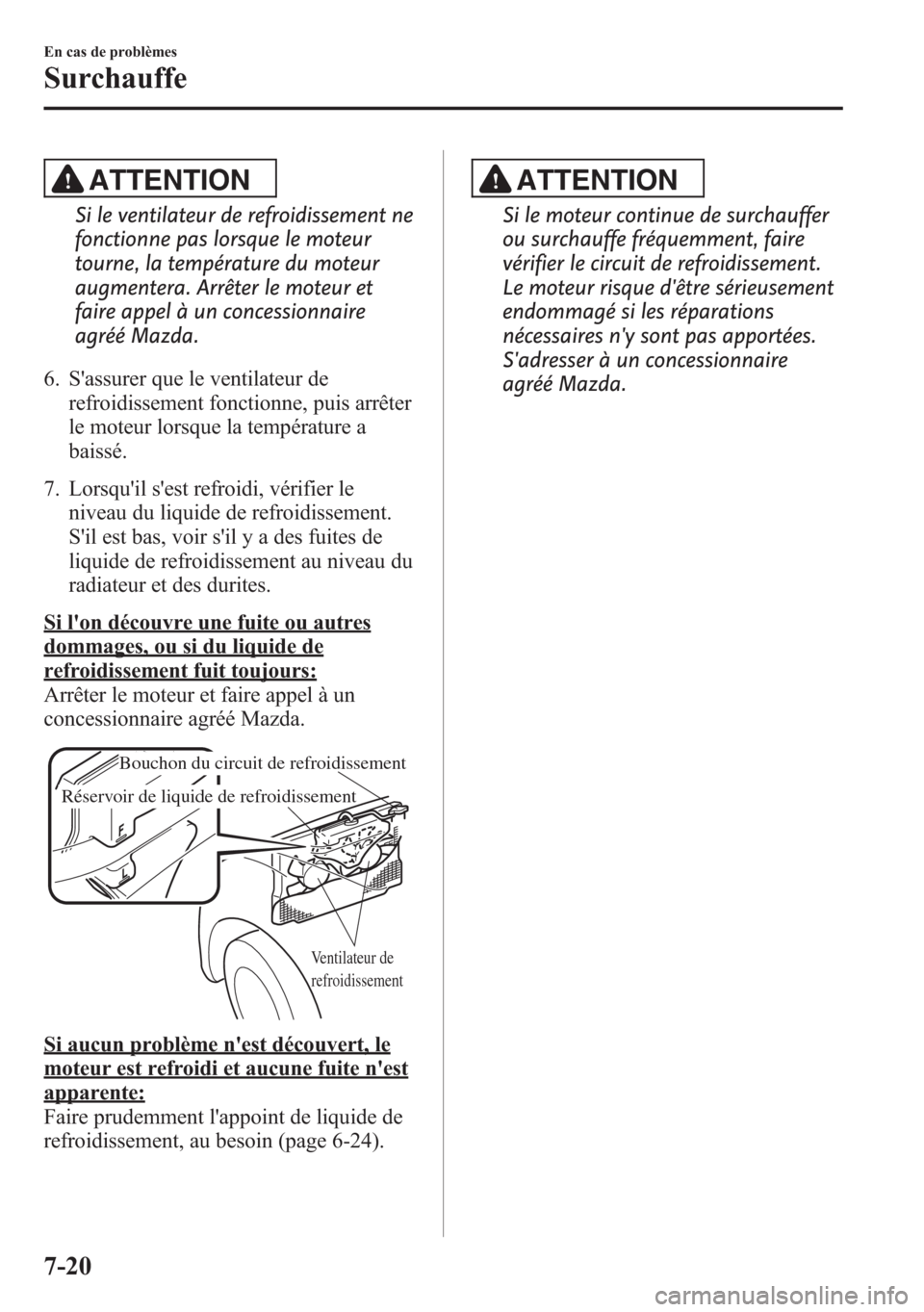

ATTENTION
Si le ventilateur de refroidissement ne
fonctionne pas lorsque le moteur
tourne, la température du moteur
augmentera. Arrêter le moteur et
faire appel à un concessionnaire
agréé Mazda.
6. S'assurer que le ventilateur de
refroidissement fonctionne, puis arrêter
le moteur lorsque la température a
baissé.
7. Lorsqu'il s'est refroidi, vérifier le
niveau du liquide de refroidissement.
S'il est bas, voir s'il y a des fuites de
liquide de refroidissement au niveau du
radiateur et des durites.
Si l'on découvre une fuite ou autres
dommages, ou si du liquide de
refroidissement fuit toujours:
Arrêter le moteur et faire appel à un
concessionnaire agréé Mazda.
Ventilateur de
refroidissement
Bouchon du circuit de refroidissement
Réservoir de liquide de refroidissement
Si aucun problème n'est découvert, le
moteur est refroidi et aucune fuite n'est
apparente:
Faire prudemment l'appoint de liquide de
refroidissement, au besoin (page 6-24).
ATTENTION
Si le moteur continue de surchauffer
ou surchauffe fréquemment, faire
vérifier le circuit de refroidissement.
Le moteur risque d'être sérieusement
endommagé si les réparations
nécessaires n'y sont pas apportées.
S'adresser à un concessionnaire
agréé Mazda.
7-20
En cas de problèmes
Surchauffe

Description du remorquage
Nous recommandons de faire appel à un
concessionnaire agréé Mazda ou à un
service de remorquage professionnel
lorsque le remorquage s'avère nécessaire.
Une méthode appropriée de levage et de
remorquage est nécessaire pour éviter
d'endommager le véhicule. En particulier,
lorsqu'on remorque un véhicules AWD,
pour lequel toutes les roues sont
connectées au mécanisme d'entraînement,
il est absolument essentiel de transporter
correctement le véhicule pour éviter
d'endommager le système d'entraînement.
Toutes les lois gouvernementales et
locales doivent être respectées.
Chariots porte-roues
Un véhicule à 2WD doit être remorqué
avec les roues motrices (roues avant)
soulevées du sol. Si cela n'est pas possible
en raison de dommages excessifs ou
autres conditions, utiliser des chariots
porte-roues.
Lors du remorquage d'un véhicule à 2WD
avec les roues arrière au sol, relâcher le
frein de stationnement.
Un véhicule à AWD doit être remorqué
avec les quatre roues soulevées du sol.
PRUDENCE
Toujours remorquer un véhicule à AWD
avec les quatre roues soulevées du sol:
Le remorquage d'un véhicule de AWD
avec les roues avant ou arrière au sol
est dangereux car cela risque
d'endommager le mécanisme
d'entraînement, ou le véhicule peut
se déporter par rapport à la
dépanneuse et causer un accident. Si
le mécanisme d'entraînement a été
endommagé, transporter le véhicule
sur un camion à plate-forme.
En cas de problèmes
Remorquage d'urgence
7-21
