40ENGINE315.Aエンジンコントロールシステム
41ENGINE215.Aエンジンコントロールシステム
42ENGINE115.Aエンジンコントロールシステム
43H/L.LOWL
HID.L15.Aヘッドランプ.左*1､ ヘッドランプ.左.( ロービー
ム)*2
44H/L.LOWR15.Aヘッドランプ.右.( ロービーム )*2
45HID.R
DRL15.Aヘッドランプ.右*1
46DCDC5.Aパワーコントロールユニット
47AUDIO27.5.Aオーディオ¬è”Å“7
÷
‹




48―――
*1.ディスチャージヘッドランプ装備車
*2.ハロゲンヘッドランプ装備車
AXELA_HYBRID_Bサ_初版.indb 3532014/10/16 9:19:27

354
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき
ランプ類､ 電気装置が作動しないとき
ランプ類が点灯しないときや電気装置が作動しないときは､ ヒューズ切れや電球切れが考
えられます。
まずヒューズを点検し､必要に応じて交換してください。ヒューズボックスは助手席左下､
トランクルーム内およびエンジンルーム内にあります。
/

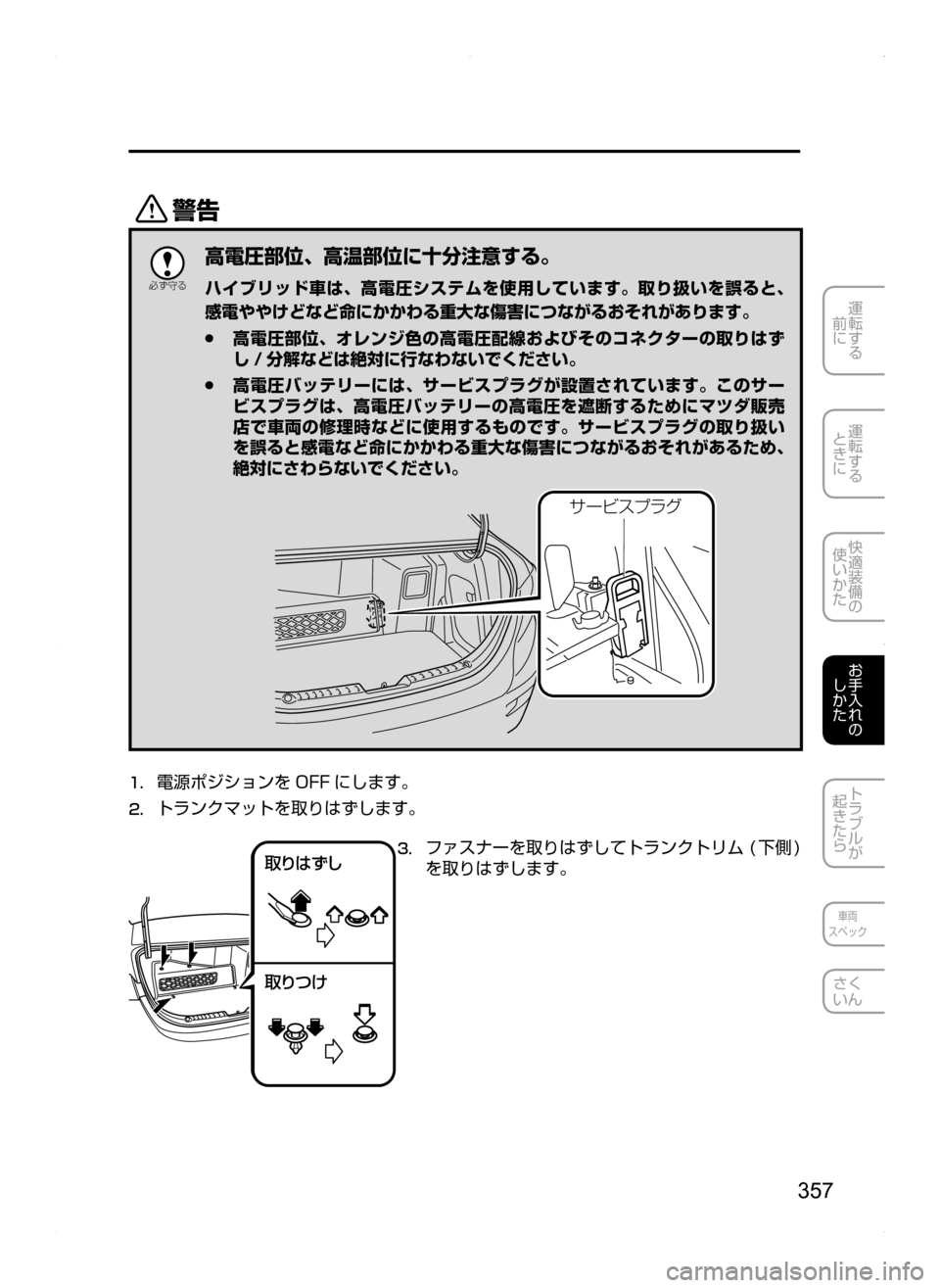

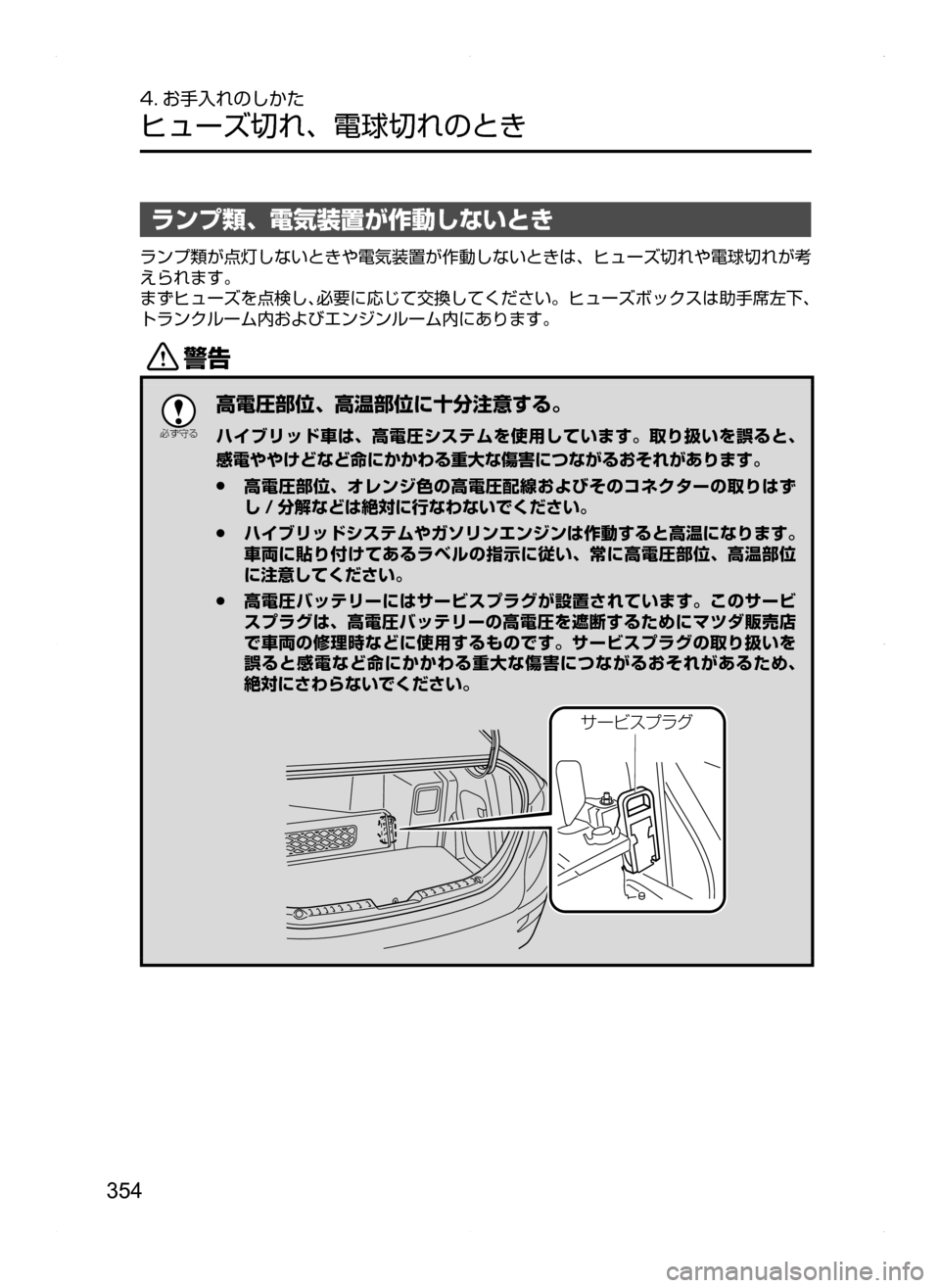

žc ”
高電圧部位､ 高温部位に十分注意する。
ハイブリッド車は､ 高電圧システムを使用しています。取り扱いを誤ると､
感電ややけどなど命にかかわる重大な傷害につながるおそれがあります。
 ●高電圧部位､ オレンジ色の高電圧配線およびそのコネクターの取りはず
し / 分解などは絶対に行なわないでください。
 ●ハイブリッドシステムやガソリンエンジンは作動すると高温になります。
車両に貼り付けてあるラベルの指示に従い､ 常に高電圧部位､ 高温部位
に注意してください。
 ●高電圧バッテリーにはサービスプラグが設置されています。このサービ
スプラグは､ 高電圧バッテリーの高電圧を遮断するためにマツダ販売店
で車両の修理時などに使用するものです。サービスプラグの取り扱いを
誤ると感電など命にかかわる重大な傷害につながるおそれがあるため､
絶対にさわらないでください。
±”ϵÓå¬
AXELA_HYBRID_Bサ_初版.indb 3542014/10/16 9:19:30

355
運転する
.
前に
運転する
.
ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

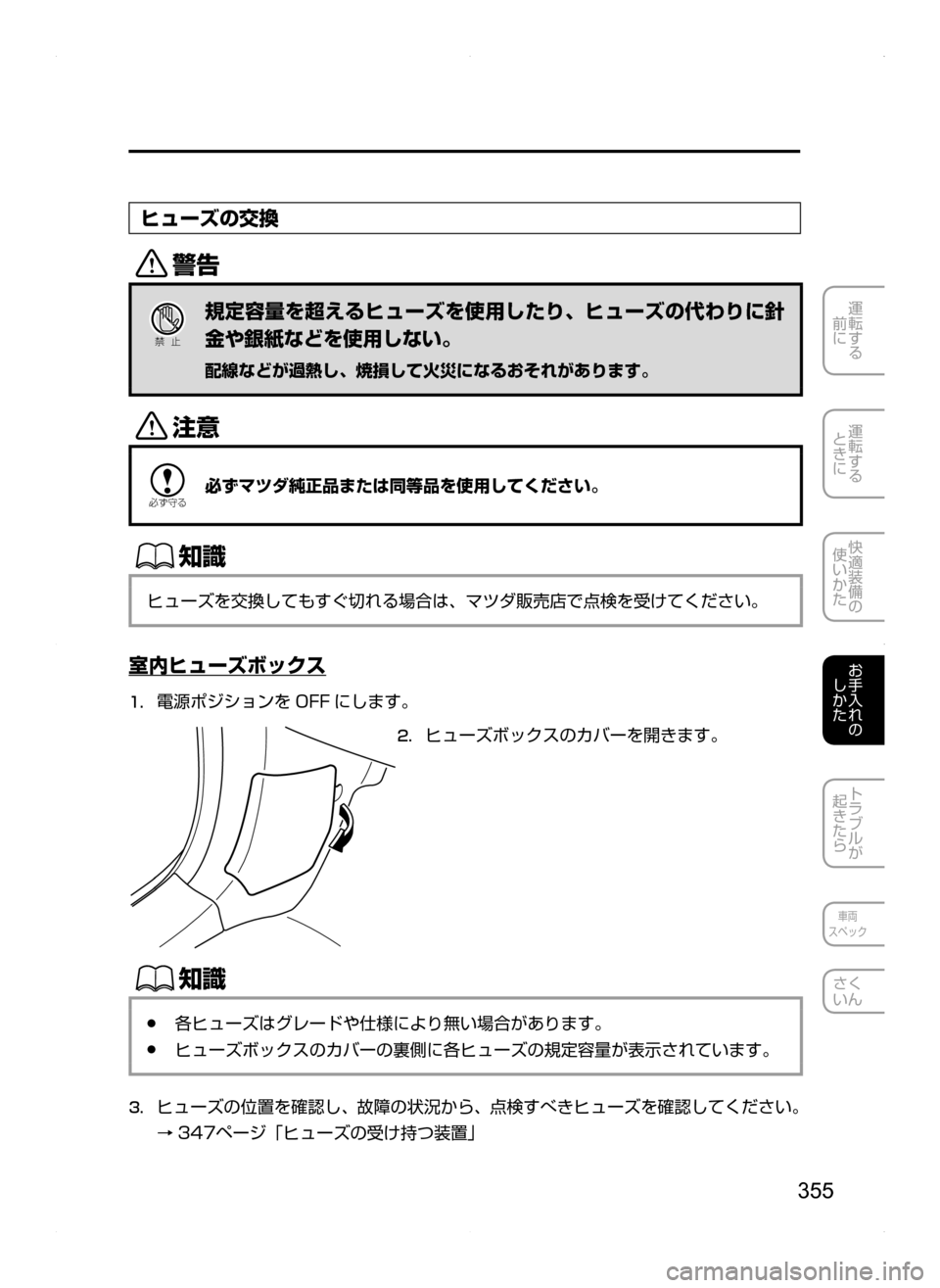

ヒューズの交換
/
Ð

­
規定容量を超えるヒューズを使用したり､ ヒューズの代わりに針
金や銀紙などを使用しない。
配線などが過熱し､ 焼損して火災になるおそれがあります。
«™
žc ”必ずマツダ純正品または同等品を使用してください。
ŒÝ
ヒューズを交換してもすぐ切れる場合は､ マツダ販売店で点検を受けてください。
室内ヒューズボックス
1. 電源ポジションを OFF にします。
2. ヒューズボックスのカバーを開きます。
ŒÝ
.●各ヒューズはグレードや仕様により無い場合があります。
.●ヒューズボックスのカバーの裏側に各ヒューズの規定容量が表示されています。
3. ヒューズの位置を確認し､ 故障の状況から､ 点検すべきヒューズを確認してください。
→347ページ「ヒューズの受け持つ装置」
AXELA_HYBRID_Bサ_初版.indb 3552014/10/16 9:19:31

356
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき
4. ヒューズを抜き取ります。

~•oMsM Ôù
~•
oM” Ô ù
5. ヒューズを点検し､ 切れている場合は､ 規定容量
のヒューズと交換します。
6. ヒューズボックスのカバーを元の通り取り付けま
す。
トランクルーム内ヒューズボックス
Îᔶ Ø¿«µトランクルーム内のヒューズボックスは､ トランクト
リムの奥側にあります。
AXELA_HYBRID_Bサ_初版.indb 3562014/10/16 9:19:33

357
運転する
.
前に
運転する
.
ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん
/
žc ”
高電圧部位､ 高温部位に十分注意する。
ハイブリッド車は､ 高電圧システムを使用しています。取り扱いを誤ると､
感電ややけどなど命にかかわる重大な傷害につながるおそれがあります。
 ●高電圧部位､ オレンジ色の高電圧配線およびそのコネクターの取りはず
し / 分解などは絶対に行なわないでください。
 ●高電圧バッテリーには､ サービスプラグが設置されています。このサー
ビスプラグは､ 高電圧バッテリーの高電圧を遮断するためにマツダ販売
店で車両の修理時などに使用するものです。サービスプラグの取り扱い
を誤ると感電など命にかかわる重大な傷害につながるおそれがあるため､
絶対にさわらないでください。
±”ϵÓå¬
1. 電源ポジションを OFF にします。
2. トランクマットを取りはずします。

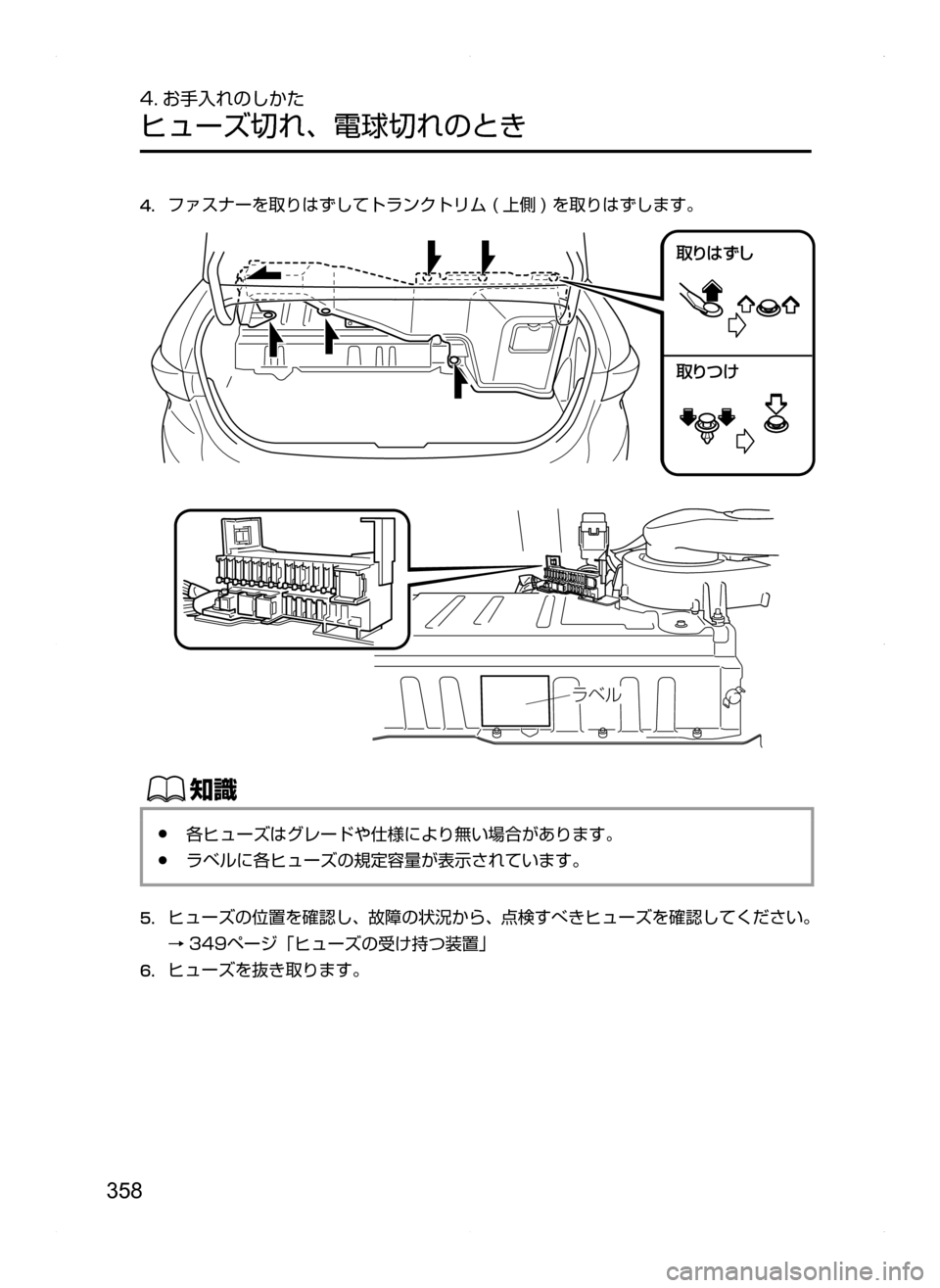

“xc `
“ mZ3. ファスナーを取りはずしてトランクトリム.( 下側 ).
を取りはずします。
AXELA_HYBRID_Bサ_初版.indb 3572014/10/16 9:19:35

358
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき

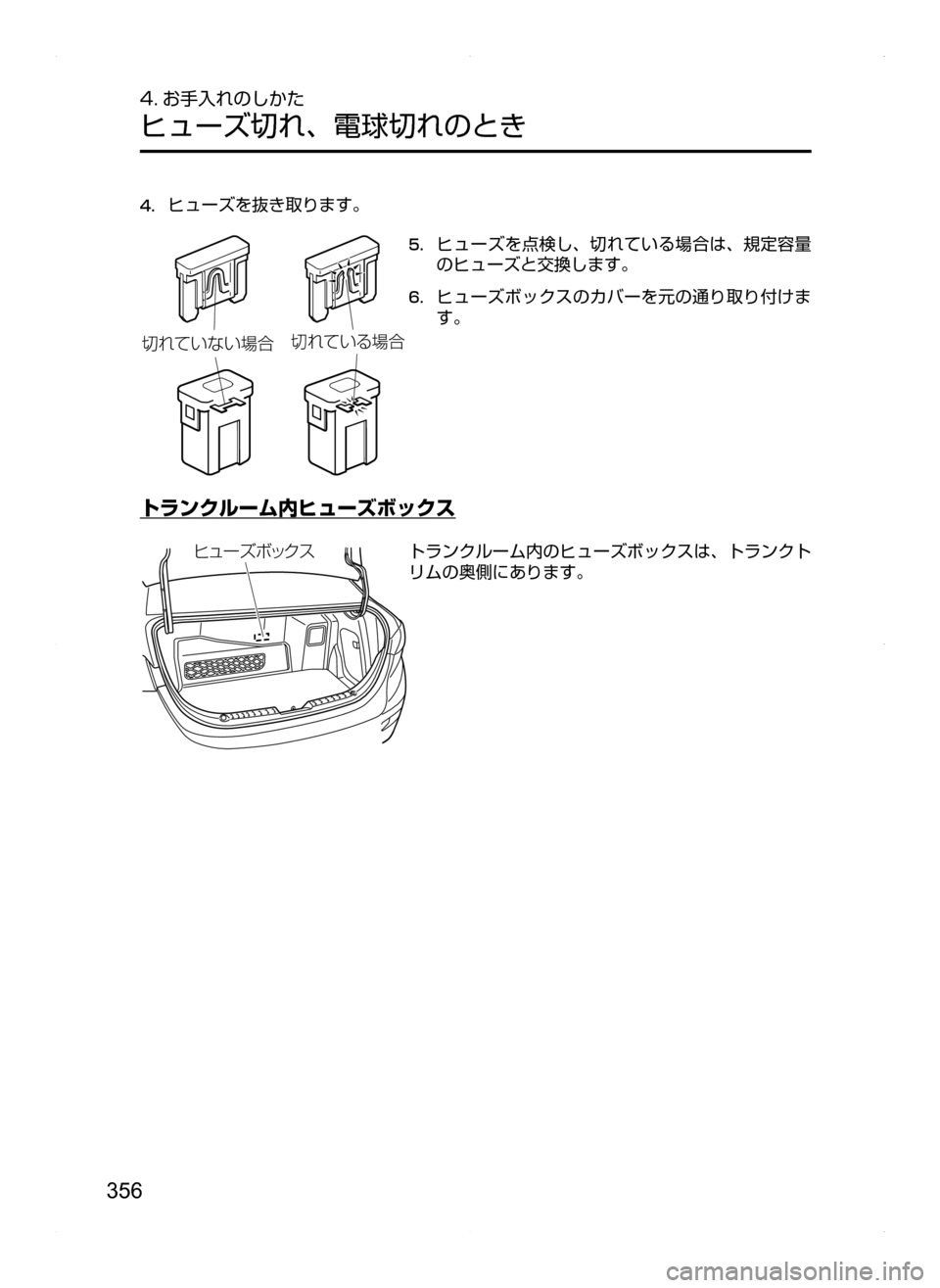

4. ファスナーを取りはずしてトランクトリム.( 上側 ).を取りはずします。
“xc `
“ mZ
åÕç
ŒÝ
.●各ヒューズはグレードや仕様により無い場合があります。
.●ラベルに各ヒューズの規定容量が表示されています。
5. ヒューズの位置を確認し､ 故障の状況から､ 点検すべきヒューズを確認してください。
→349ページ「ヒューズの受け持つ装置」
6. ヒューズを抜き取ります。
AXELA_HYBRID_Bサ_初版.indb 3582014/10/16 9:19:35

359
運転する
.
前に
運転する
.
ときに
快適装備の
使いかた
お手入れの
しかた
トラブルが
起きたら
車両
スペック
さく
いん

~•o MsM Ôù
~•
oM” Ô ù
7. ヒューズを点検し､ 切れている場合は､ 規定容量
のヒューズと交換します。
8. トランクトリムとトランクマットをはずした手順と逆の手順で取りつけます。

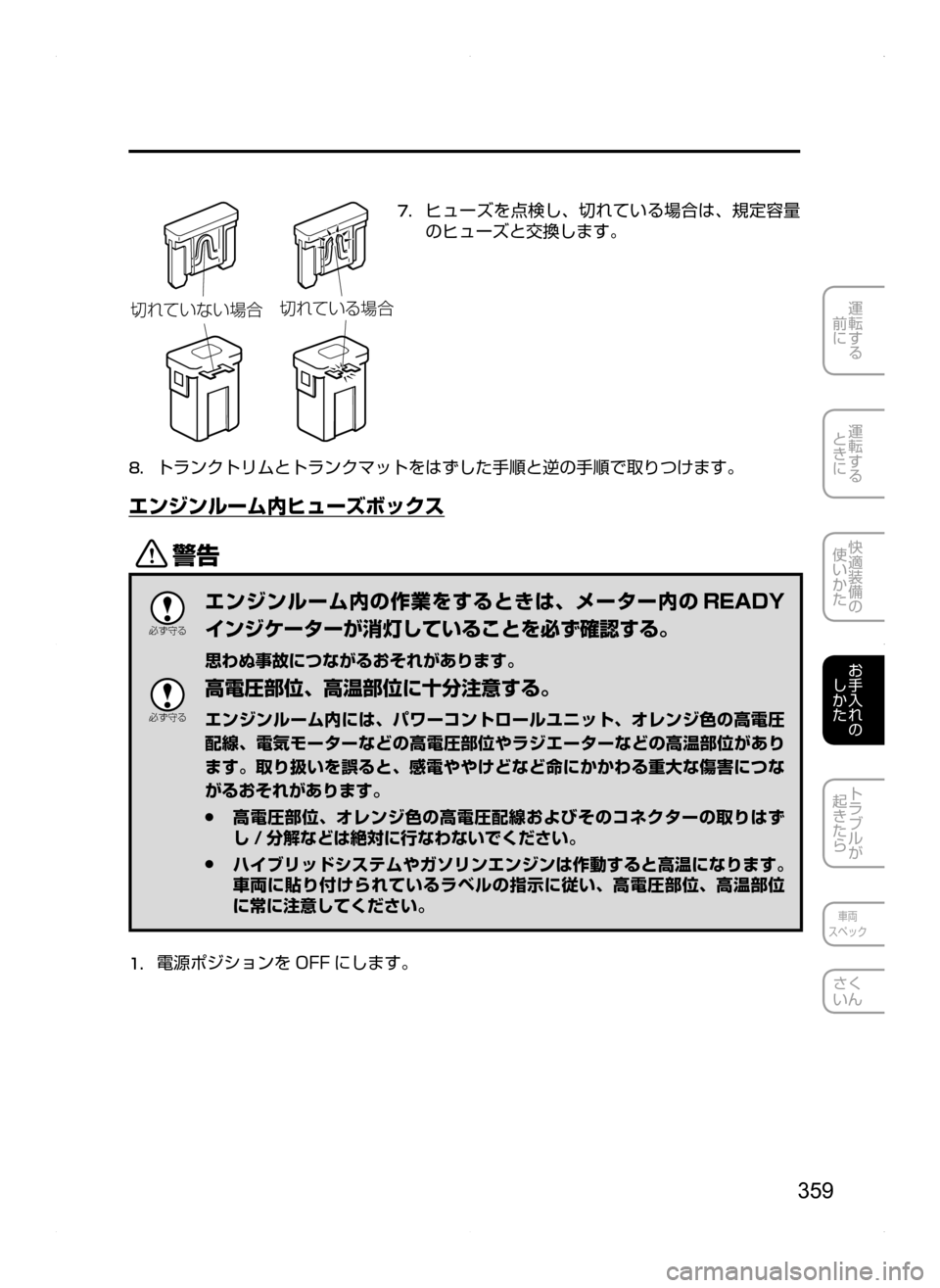

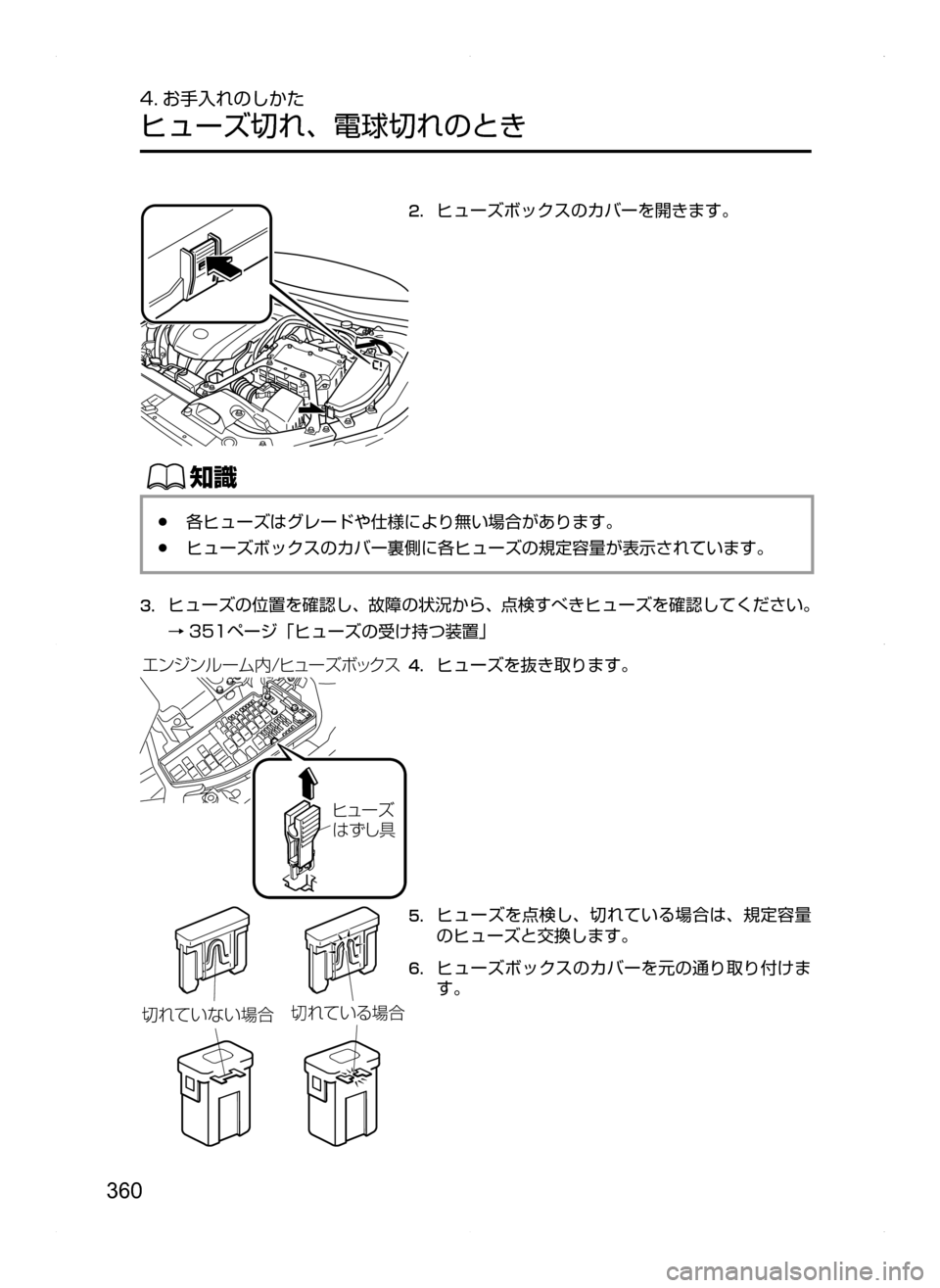

エンジンルーム内ヒューズボックス
/
žc ”
エンジンルーム内の作業をするときは､ メーター内の READY
インジケーターが消灯していることを必ず確認する。
思わぬ事故につながるおそれがあります。
žc ”
高電圧部位､ 高温部位に十分注意する。
エンジンルーム内には､ パワーコントロールユニット､ オレンジ色の高電圧
配線､ 電気モーターなどの高電圧部位やラジエーターなどの高温部位があり
ます。取り扱いを誤ると､ 感電ややけどなど命にかかわる重大な傷害につな
がるおそれがあります。
 ●高電圧部位､ オレンジ色の高電圧配線およびそのコネクターの取りはず
し / 分解などは絶対に行なわないでください。
 ●ハイブリッドシステムやガソリンエンジンは作動すると高温になります。
車両に貼り付けられているラベルの指示に従い､ 高電圧部位､ 高温部位
に常に注意してください。
1. 電源ポジションを OFF にします。
AXELA_HYBRID_Bサ_初版.indb 3592014/10/16 9:19:37

360
4. お手入れのしかた
ヒューズ切れ､ 電球切れのとき
2. ヒューズボックスのカバーを開きます。
ŒÝ
.●各ヒューズはグレードや仕様により無い場合があります。
.●ヒューズボックスのカバー裏側に各ヒューズの規定容量が表示されています。
3. ヒューズの位置を確認し､ 故障の状況から､ 点検すべきヒューズを確認してください。
→351ページ「ヒューズの受け持つ装置」
Îᔶ
xc `é
¤ï ´ï ç”Üº Îá” ¶Ø¿«µ4. ヒューズを抜き取ります。

~•oMsM Ôù
~•
oM” Ô ù
5. ヒューズを点検し､ 切れている場合は､ 規定容量
のヒューズと交換します。
6. ヒューズボックスのカバーを元の通り取り付けま
す。
