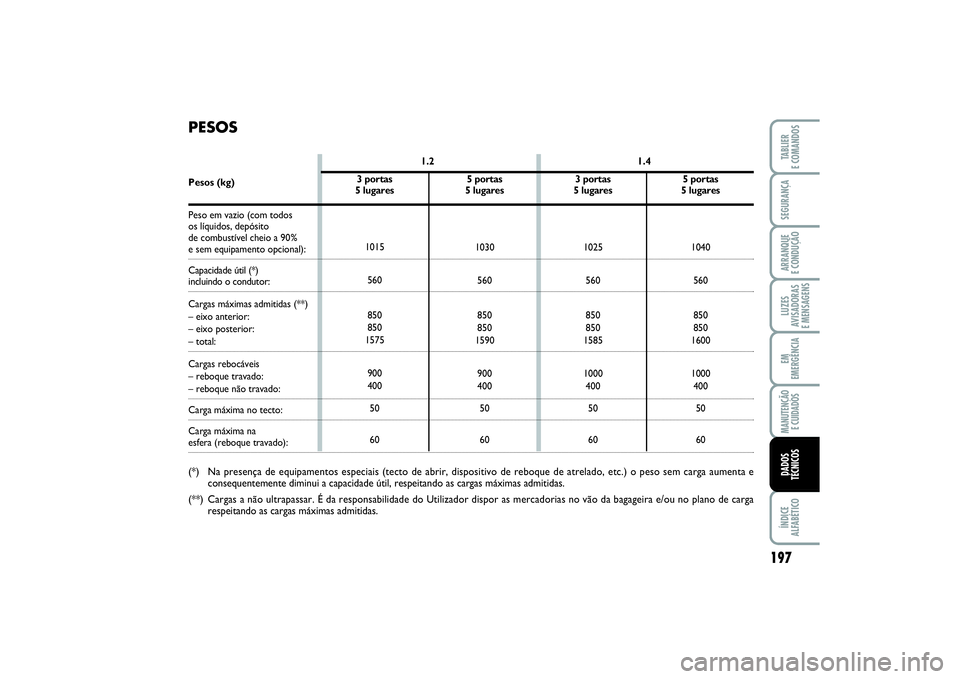

PESOS
1.2 1.4
Pesos (kg)
Peso em vazio (com todos
os líquidos, depósito
de combustível cheio a 90%e sem equipamento opcional):
Capacidade útil (*) incluindo o condutor:
Cargas máximas admitidas (**)
– eixo anterior:
– eixo posterior:– total:
Cargas rebocáveis
– reboque travado:– reboque não travado:Carga máxima no tecto:
Carga máxima na esfera (reboque travado):(*) Na presença de equipamentos especiais (tecto de abrir, dispositivo de reboque de atrelado, etc.) o peso sem carga aumenta e
consequentemente diminui a capacidade útil, respeitando as cargas máximas admitidas.
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga
respeitando as cargas máximas admitidas.
185-206 PUNTO POP 1ed PT 24/09/13 14.54 Pagina 197

198SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
E CUIDADOS ÍNDICE
ALFABÉTICOTABLIER
E COMANDOSDADOS
TÉCNICOS
3 portas
5 lugares
1090
560
950
850
1650
1000
400
50
605 portas
5 lugares
1105
560
950
850
1665
1000
400
50
60
3 portas
5 lugares
1130
560
950
850
1690
1000
400
50
605 portas
5 lugares
1145
560
950
850
1705
1000
400
50
60
1.3 Multijet 75CV 1.3 Multijet 85CV
Pesos (kg)Peso em vazio (com todos
os líquidos, depósito
de combustível cheio a 90%e sem equipamento opcional):
Capacidade útil (*) incluindo o condutor:
Cargas máximas admitidas (**)
– eixo anterior:
– eixo posterior:– total:
Cargas rebocáveis
– reboque travado:– reboque não travado:Carga máxima no tecto:
Carga máxima na esfera(reboque travado):(*) Na presença de equipamentos especiais (tecto de abrir, dispositivo de reboque de atrelado, etc.) o peso sem carga aumenta e
consequentemente diminui a capacidade útil, respeitando as cargas máximas admitidas.
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga
respeitando as cargas máximas admitidas.
185-206 PUNTO POP 1ed PT 24/09/13 14.54 Pagina 198

199
SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
E CUIDADOSÍNDICE
ALFABÉTICOTABLIER
E COMANDOSDADOS
TÉCNICOS
1.3 Multijet
75CV
–
–
45
5 ÷ 7
7,4 *
6,7 **
–
–
3,0
3,2
1,7 (
●)
0,5
2,2
4,51.3 Multijet
85CV
–
–
45
5 ÷ 7
6,7
–
–
3,0
3,2
1,7 (
■)
0,5
2,2
4,5 1.4
45
5 ÷ 7
–
–
5,3
2,4
2,6
–
–
1,5 (
●)
0,5
2,2
4,5 1.2
45
5 ÷ 7
–
–
5,3
2,4
2,6
–
–
1,5 (
●)
0,5
2,2
4,5
ABASTECIMENTOSDepósito de combustível: litros
inclui uma reserva de: litrosDepósito de combustível: litrosinclui uma reserva de: litros
Sistema de arrefecimento domotor: litros
Cárter do motor: litrosCárter do motor e filtro: litros
Cárter do motor: litrosCárter do motor e filtro: litros
Caixa de velocidades/
diferencial: kgCircuito dos travões hidráulicos: kg
Recipiente do líquido lava-pára-
-brisas, lava-óculo posterior: litros com lava-faróis: litros(❒) Para condições climatéricas particularmente severas, recomenda-se uma mistura de 60% de PARAFLU
UP
com 40% de água
desmineralizada.
(
▲) Para condições climatéricas particularmente severas, recomenda-seTUTELA TRANSMISSION GEARFORCE.
(*) Euro 4
(**) Euro 5 - Euro 5+
Combustíveis prescritos
e lubrificantes originais
Gasolina verde sem chumbo
não inferior a 95 R.O.N.
(Especificação EN228)
Gasóleo para autotracção
(Especificação EN590)
Mistura de água e líquido
PARAFLU
UP
em 50% (
❒)
SELENIA K P.E.
SELENIA WR P.E.
TUTELA
CAR TECHNYX(
●) (▲)
TUTELA TRANSMISSION
GEARFORCE(
■)
TUTELA TOP 4
Mistura de água e líquido
TUTELA
PROFESSIONAL SC35
185-206 PUNTO POP 1ed PT 24/09/13 14.54 Pagina 199

200SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
E CUIDADOS ÍNDICE
ALFABÉTICOTABLIER
E COMANDOSDADOS
TÉCNICOS
FLUIDOS E LUBRIFICANTESO óleo do motor que equipa o seu veículo foi especificamente desenvolvido e testado para satisfazer os requisitos previstos pelo
Plano de Manutenção Programada. A utilização constante dos lubrificantes indicados garante as características de consumo de com-
bustível e emissões. A qualidade do lubrificante é determinante para o funcionamento e a duração do motor.
CARACTERÍSTICAS E PRODUTOS ACONSELHADOSEmprego Características qualitativas dos fluidos e lubrificantes Fluidos e lubrificantes Intervalo
para um correcto funcionamento do veículo originais de substituição
Lubrificantes para
motores a gasolinaLubrificantes para
motores a gasóleo Em casos de emergência onde não estiverem disponíveis os lubrificantes com as características especificadas, é permitido utilizar,
para efectuar os enchimentos, produtos com as prestações mínimas ACEA indicadas; neste caso, não estão garantidas as presta-
ções ideais do motor.Lubrificante com base sintética com graduação
SAE 5W- 40 ACEA C3.
Qualificação FIAT 9.55535-S2
Lubrificante totalmente sintético com graduação
SAE 5W- 30.
Qualificação FIAT 9.55535-S1SELENIA K P.E.
Contractual Technical
Reference
N° F603.C07
SELENIA WR P.E.
Contractual Technical
Reference
N° F510.D07Segundo Plano
de Manutenção
Programada
Segundo Plano
de Manutenção
Programada
A utilização de produtos com características diferentes das acima indicadas poderá provocar
danos no motor que não são abrangidos pela garantia.
185-206 PUNTO POP 1ed PT 24/09/13 14.54 Pagina 200

201
SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
E CUIDADOSÍNDICE
ALFABÉTICOTABLIER
E COMANDOSDADOS
TÉCNICOS
Protectivo
para radiadores
Aditivo para
combustívelEmprego Características qualitativas dos fluidos e lubrificantes Fluidos e lubrificantes Aplicações
para um correcto funcionamento do veículooriginais
(*) AVISO Não repor nem misturar com outros líquidos com características diferentes das descritas.
(❒) Para condições climáticas particularmente severas, recomenda-se uma mistura de 60% de PARAFLU
UP
com 40% de água desmineralizada. TUTELA CAR TECHNYX
Contractual Technical
Reference N° F010.B05
TUTELA TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F702.G07
TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
TUTELA STAR 700
Contractual Technical
Reference N° F701.C07
TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
PARAFLU
UP
(*)
Contractual Technical
Reference N° F101.M01
TUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06
TUTELA
PROFESSIONAL SC35
Contractual Technical
Reference N° F201.D02Caixa de velocidades
e diferencial mecânico
(versões gasolina e
1.3 Multijet 75CV)
Caixa de velocidades
e diferencial mecânico
(versões 1.3 Multijet 85CV)
Juntas homocinéticas
lado da roda
Juntas homocinéticas
lado do diferencial
Travões hidráulicos
e comandos hidráulicos
da embraiagem
Circuito de arrefeci-
mento. Percentagem
de emprego: 50% água
50% PARAFLU
UP
(❒)
Para misturar
ao gasóleo, 25cc para
10 litros
A utilizar puro ou
diluído nos sistemas
limpa-lava-vidros
Lubrificantes
e massas para
a transmissão
do movimento
Lubrificante sintético de graduação SAE 75W- 85.
Qualificação FIAT 9.55550-MX3
Lubrificante sintético de graduação SAE 75W.
Qualificação FIAT 9.55550-MZ6
Massa lubrificante com bissulfureto de molibdénio,
para elevadas temperaturas de utilização.
Qualificação FIAT 9.55580. Consistência NL.GI. 1-2
Massa lubrificante específica para juntas homocinéticas
com baixo coeficiente de atrito.
Qualificação FIAT 9.55580. Consistência NL.GI. 0-1
Fluido sintético F.M.V.S.S. n° 116 DOT 4, ISO 4925
SAE J1704, CUNA NC 956- 01.
Qualificação FIAT 9.55597
Protector com acção anticongelante de cor vermelha à base
de glicol monoetilénico inibido com formulação orgânica.
Supera as especificações CUNA NC 956-16, ASTM D 3306.
Qualificação FIAT 9.55523
Aditivo para gasóleo anticongelante com acção protectiva
para motores Diesel
Mistura de álcoois, água e tensio-activos CUNA NC 956-II
Qualificação FIAT 9.55522.
Líquido para
travões
Líquido para
lava-pára-brisas/
lava-óculo
posterior
185-206 PUNTO POP 1ed PT 24/09/13 14.54 Pagina 201

202SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
E CUIDADOS ÍNDICE
ALFABÉTICOTABLIER
E COMANDOSDADOS
TÉCNICOS
❒
ciclo extra-urbano: é efectuada uma
condução que simula a utilização de cir-
culação extra-urbana do veículo com
frequentes acelerações em todas as
velocidades; a velocidade de percurso
varia de 0 a 120 km/h;
❒
consumo combinado: é determinado
considerando cerca de 37% do ciclo
urbano e cerca de 63% do ciclo extra-
urbano. Os valores de consumo combustível, in-
dicados nas seguintes tabelas, são deter-
minados com base em testes de homolo-
gação prescritos pelas especificações das
Directivas Europeias.
Para a determinação do consumo são exe-
cutados os seguintes procedimentos:
❒
ciclo urbano: começa com um arranque
a frio, portanto, é efectuada uma con-
dução que simula o uso de circulação
urbana do veículo;
CONSUMO DE COMBUSTÍVEL
AVISO Tipo de percurso, situações de trá-
fego, condições atmosféricas, estilo de
condução, estado geral do veículo, nível
de preparação/equipamentos/acessórios,
uso do climatizador, carga do veículo, pre-
sença de porta-bagagens no tecto, outras
situações que penalizam a penetração
aerodinâmica ou a resistência ao avanço,
levam a valores de consumo diferentes
dos detectados.
