2014 FIAT PUNTO Manual de Uso e Manutenção (in Portuguese)

Os dados contidos nesta publicação são fornecidos a título i\
ndicativo.
Fiat poderá alegar, em qualquer momento, modificações aos model\
os descritos nesta publicação por razões de natureza técnica\
ou comercial.
Para maiores informações, pedimos ao Cliente que se dirija á Re\
de Assistencial Fiat. Impressão em papel ecológico sem cloro.
USO E MANUTENÇÃO
FIATPUNTO
PORTUGUÊS
COP PUNTO POP PT:PUNTO UM POR 11-10-2011 13:53 Pagina 1

Nós, que concebemos, projectámos e fabricámos o seu veículo,\
conhecemo-lo realmente em cada pormenor e componente.
Nas oficinas autorizadas Fiat Service encontra técnicos formados directamente por nós,
que lhe oferecem qualidade e profissionalismo em todas as intervençõ\
es de manutenção. As oficinas Fiat estão sempre ao seu lado para a manutenção per\
iódica,
para os controlos sazonais e para os conselhos práticos dos nossos es\
pecialistas.
Com as Peças Originais Fiat, manterá no tempo as característica\
s de fiabilidade, conforto e desempenho pelas quais escolheu o seu novo veículo.
Peça sempre as Peças Originais dos componentes que utilizamos para\
fabricar os nossos automóveis
e que lhe recomendamos, porque são o resultado do nosso constante emp\
enho na investigação e no desenvolvimento de tecnologias cada vez mais inovadoras.Por todos estes motivos, confie nas Peças Originais:
as únicas especificamente concebidas pela Fiat para o seu veículo.\
SEGURANÇA: SISTEMA DE TRAVAGEMECOLOGIA: FILTROS DE PARTÍCULAS,MANUTENÇÃO DO CLIMATIZADORCONFORTO: SUSPENSÕES E LIMPA PÁRA-BRISAS DESEMPENHO:
VELAS, INJECTORES E BATERIASLINEACCESSORI: BARRAS
PORTA-OBJECTOS, JANTES
PORQUÊ ESCOLHER PEÇAS ORIGINAIS
COP PUNTO POP PT:PUNTO UM POR 11-10-2011 13:53 Pagina 2

ESCOLHER PEÇAS ORIGINAIS
É A ESCOLHA MAIS NATURAL
DESEMPENHOPEÇAS ORIGINAIS
CONFORTOPEÇAS ORIGINAIS
SEGURANÇAPEÇAS ORIGINAIS
AMBIENTEPEÇAS ORIGINAIS
VALORPEÇAS ORIGINAIS
ACESSÓRIOSPEÇAS ORIGINAIS

001-032 PUNTO POP 1ed PT 30/08/13 11.14 Pagina I

COMO RECONHECER
AS PEÇAS ORIGINAIS
Filtro antipólen
Peças Originais
Amortecedor
Pastilhas de travões

Para reconhecer uma Peça Original, basta certificar-se de que no componente estão
presentes as nossas Marcas, sempre claramente visíveis, do sistema de travagem ao limpa pára-brisas,
dos amortecedores ao filtro antipólen.
Todas as Peças Originais foram submetidas a rigorosos controlos, quer na fase de projecto quer de construção,
por especialistas que verificam a utilização de materiais de vanguarda e que testam a sua fiabilidade.
Isto serve para garantir, ao longo do tempo, desempenho e segurança para si e para os seus passageiros.
Peça e certifique-se sempre que foi utilizada uma Peça Original.




Peças OriginaisPeças Originais
001-032 PUNTO POP 1ed PT 30/08/13 11.14 Pagina II

Estimado Cliente,
Agradecemos-lhe por ter preferido a Fiat e congratulamos-nos por ter escolhido um Fiat Punto.
Preparamos este manual para que possa conhecer fundo o seu veículo e utilizá-lo da forma mais correcta.
Recomendamos que o leia com atenção antes de se sentar pela primeira vez ao volante.
Este manual contém as informações, conselhos e avisos importantes para o uso do veículo que o ajudarão a desfrutar em pleno as
qualidades técnicas do seu Fiat.
Recomendamos a ler com atenção os avisos e as indicações, precedidos pelos símbolos:
para a segurança das pessoas;
para a integridade do veículo;
para a protecção do ambiente.
Para além disso, no Livro de Garantia anexo, encontrará os Serviços que a Fiat oferece aos seus Clientes:❒
o Certificado de Garantia com os prazos e condições para a manutenção da mesma
❒
a gama dos serviços adicionais reservados aos Clientes Fiat.
Boa leitura, então, e boa viagem!
Neste Manual de Uso e Manutenção estão descritas todas as versões do Fiat Punto, sendo necessário
considerar somente as informações relativas ao modelo, motorização e versão de sua propriedade.
001-032 PUNTO POP 1ed PT 30/08/13 11.14 Pagina 1

LER OBRIGATORIAMENTE!
K
ABASTECIMENTO DE COMBUSTÍVEL
Motores a gasolina: abastecer o veículo só com gasolina sem chumbo com número de octanas (RON) não infe-
rior a 95, conforme a especificação europeia EN228.
Motores Diesel: abastecer o veículo só com gasóleo para auto-tracção conforme a especificação europeia EN590.
A utilização de outros produtos ou misturas pode danificar de modo irremediável o motor com a consequente ces-
sação da garantia pelos danos causados.
LIGAÇÃO DO MOTOR
Motores a gasolina: certificar-se de que o travão de mão esteja puxado; colocar a alavanca da caixa de velocida-
des em ponto-morto; carregar a fundo no pedal da embraiagem, sem carregar no acelerador, em seguida rodar a cha-
ve de arranque para AVV e largá-la logo após o arranque do motor.
Motores Diesel: certificar-se de que o travão de mão esteja puxado; colocar a alavanca da caixa de velocidades
em ponto-morto; carregar a fundo no pedal da embraiagem, sem carregar no acelerador, em seguida rodar a chave
de arranque para MAR e aguardar que se desliguem as luzes avisadoras
Y
e m
; rodar a chave de arranque para
AVV e largá-la logo após o arranque do motor.
ESTACIONAMENTO SOBRE MATERIAL INFLAMÁVEL
Durante o funcionamento, a panela catalítica atinge temperaturas elevadas. Por isso, não estacionar o veículo em cima
de erva, folhas secas, agulhas de pinheiro ou outro material inflamável: perigo de incêndio.
RESPEITO PELO AMBIENTE
O veículo está equipado com um sistema que permite um diagnóstico contínuo dos componentes relacionados com
as emissões para garantir um melhor respeito pelo ambiente.
001-032 PUNTO POP 1ed PT 30/08/13 11.14 Pagina 2

EQUIPAMENTOS ELÉCTRICOS ACESSÓRIOS
Se após a compra do veículo desejar instalar acessórios que necessitem de alimentação eléctrica (com o risco de
descarregar gradualmente a bateria), dirija-se à Rede de Assistência Fiat que avaliará a absorção eléctrica total e ve-
rificará se o sistema do veículo tem capacidade para sustentar a carga requerida.
Cartão CODE
Guardar o cartão num local seguro, não dentro do veículo. É aconselhável ter sempre consigo o código electrónico
constante do cartão CODE.

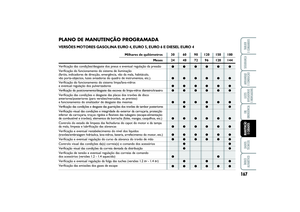

MANUTENÇÃO PROGRAMADA
Uma correcta manutenção permite conservar inalterados no tempo os rendimentos do veículo e as características
de segurança, respeitando o ambiente e mantendo baixos os custos de funcionamento.
NO MANUAL DE USO E MANUTENÇÃO…
… encontrará informações, conselhos e avisos importantes para uma utilização correcta, para a segurança de con-
dução e para a manutenção do veículo ao longo do tempo. Prestar atenção especial aos símbolos
"
(segurança das
pessoas)
#
(protecção do ambiente)
!
(integridade do ve
Ículo).

001-032 PUNTO POP 1ed PT 30/08/13 11.14 Pagina 3

4SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSEM
EMERGÊNCIAMANUTENÇÃO
E CUIDADOS DADOS
TÉCNICOSÍNDICE
ALFABÉTICOTABLIER
E COMANDOS
TABLIER PORTA-INSTRUMENTOS ............................... 5
SIMBOLOGIA ....................................................................... 6
O SISTEMA FIAT CODE .................................................... 6
AS CHAVES ........................................................................... 8
ALARME ................................................................................. 10
DISPOSITIVO DE ARRANQUE ....................................... 12
QUADRO DE INSTRUMENTOS .................................... 13
INSTRUMENTOS DE BORDO ........................................ 14
ECRÃ DIGITAL .................................................................... 16
ECRÃ MULTIFUNÇÕES .................................................... 21
TRIP COMPUTER ................................................................ 30
BANCOS ANTERIORES .................................................... 32
BANCOS POSTERIORES ................................................... 33
APOIOS DE CABEÇA ........................................................ 34
VOLANTE ............................................................................. 35
ESPELHOS RETROVISORES ............................................. 35
AQUECIMENTO E VENTILAÇÃO ................................. 37
CLIMATIZADOR MANUAL ............................................. 41
LUZES EXTERNAS .............................................................. 47
LIMPEZA DOS VIDROS ..................................................... 49
PLAFONIERES ...................................................................... 51
COMANDOS ....................................................................... 53
SISTEMA DE BLOQUEIO DO COMBUSTÍVEL ........... 55EQUIPAMENTOS INTERNOS ......................................... 56
PORTAS ................................................................................. 60
ELEVADORES DE VIDROS ............................................... 63
PORTA-BAGAGENS ........................................................... 65
CAPOT DO MOTOR ......................................................... 68
PORTA-BAGAGENS/PORTA-ESQUIS ........................... 69
FARÓIS ................................................................................... 70
SISTEMA ABS ........................................................................ 72
SISTEMA ESP ......................................................................... 73
SISTEMA EOBD .................................................................... 76
DIRECÇÃO ASSISTIDA ELÉCTRICA DUALDRIVE .... 77
SISTEMA START&STOP ..................................................... 79
SISTEMA GEAR SHIFT INDICATOR .............................. 84
AUTO-RÁDIO ...................................................................... 85
PRÉ-INSTALAÇÃO DO SISTEMA
DE NAVEGAÇÃO PORTÁTIL ......................................... 86
ACESSÓRIOS COMPRADOS PELO UTILIZADOR ... 86
ABASTECIMENTO DO VEÍCULO .................................. 88
PROTECÇÃO DO AMBIENTE ........................................ 89
T T
A A
B B
L L
I I
E E
R R

E E

C C
O O
M M
A A
N N
D D
O O
S S
001-032 PUNTO POP 1ed PT 30/08/13 11.14 Pagina 4
