remover a tampa porta-lâmpadaC-
fig. 21rodando para a esquerda;
❒
extrair a lâmpadaD-fig. 22empurran-
do-a ligeiramente e rodando-a para
a esquerda (bloqueio de “baioneta”)
e substituí-la;
❒
montar a tampa/porta-lâmpadaC-
fig. 21rodando para a direita, certifi-
cando-se do correcto bloqueio;
❒
montar a porta B-fig. 20e depois aper-
tar os dispositivos de bloqueio A.Laterais fig. 23
Para substituir a lâmpada, proceder como
indicado a seguir:
❒deslocar o tubo transparente Aempur-
rando-o para a parte a frente do veícu-
lo, de modo a comprimir a mola inter-
na B, depois retirar o grupo para fora;❒
rodar o porta-lâmpadaCno sentido
contrário ao dos ponteiros do relógio,
extrair a lâmpadaDintroduzida à pres-
são e substituí-la;
❒
voltar a montar o porta-lâmpadaCno
tubo transparente, rodando-o para a di-
reita;
❒
voltar a montar o grupo, certificando-
se do estalido de bloqueio da mola in-
terna B.LUZES DE NEVOEIRO
(para versões/mercados, se previsto)
Para substituir a lâmpada é necessário:
❒
desapertar o parafuso A-fig. 24e ex-
trair a máscara de protecção B;
❒
desapertar os parafusos de fixação C
e extrair o farol;
fig. 22
F0M0636m
fig. 21
F0M0635m
fig. 24
F0M0638m
fig. 23
F0M0637m
133-164 PUNTO POP 1ed PT 30/08/13 11.54 Pagina 149

150SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSMANUTENÇÃO
E CUIDADOS DADOS
TÉCNICOSÍNDICE
ALFABÉTICOTABLIER
E COMANDOSEM
EMERGÊNCIA
❒
extrair a lâmpada A-fig. 25rodando-
a para a esquerda e desligar o conector
eléctrico.
GRUPOS ÓPTICOS TRASEIROS
Os grupos ópticos traseiros contêm as
lâmpadas das luzes de presença (a led),
stop e de direcção.
A disposição das lâmpadas do grupo óp-
tico fig. 26é a seguinte:
Dindicadores de direcção (piscas)
Eluzes stop.
Para substituir uma lâmpada, proceder co-
mo indicado a seguir:
❒
desapertar os parafusos de fixaçãoA-
fig. 26;
❒
desligar o conector eléctrico Bcentral
e extrair o grupo transparente para
o exterior;
❒
desengatar o porta-lâmpadas pressio-
nando as fixaçõesC-fig. 27;
❒
extrair a lâmpada empurrando a ligei-
ramente e rodando-a para a esquerda
(bloqueio de “baioneta”) e substituí-la;
❒
voltar a montar o porta-lâmpada;
❒
voltar a ligar o conector eléctrico, re-
posicionar correctamente o grupo na
carroçaria do veículo e apertar os pa-
rafusos de fixaçãoA.
AVISO Para a substituição das luzes de
presença a led, dirigir-se à Rede de Assis-
tência Fiat.
fig. 25
A
F0M0639m
fig. 26
F0M0640m
fig. 27
F0M0641m
133-164 PUNTO POP 1ed PT 30/08/13 11.54 Pagina 150

151
SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSMANUTENÇÃO
E CUIDADOSDADOS
TÉCNICOSÍNDICE
ALFABÉTICOTABLIER
E COMANDOSEM
EMERGÊNCIA
LUZES DE NEVOEIRO
TRASEIRAS fig. 28
Para a substituição da lâmpada do farol de
nevoeiro traseira A, é necessário dirigir-
se à Rede de Assistência Fiat.
LUZES DE MARCHA-ATRÁS
fig. 28
Para a substituição da lâmpada da luz de
marcha-atrás B, é necessário dirigir-se Re-
de de Assistência Fiat.LUZES 3° STOP fig. 29
Para substituir uma lâmpada, proceder co-
mo indicado a seguir:
❒
abrir a porta da bagageira;
❒
remover as tampas de borracha;
❒
premir os dispositivos de bloqueio
e extrair o grupo transparenteC;
❒
desligar o conector eléctrico;
❒
actuando de modo oposto nas aletasD
extrair o porta-lâmpada;
❒
extrair a lâmpada montada à pres-
são e substituí-la.LUZES DE MATRÍCULA
Para substituir uma lâmpada, proceder co-
mo indicado a seguir:
❒
actuar no ponto indicado pela seta e re-
mover o grupo transparente A-fig. 30;
❒
substituir a lâmpada fig. 31despren-
dendo-a dos contactos laterais e certi-
ficando-se de que a nova lâmpada está
correctamente bloqueada entre os con-
tactos;
❒
voltar a montar o grupo transparente
montado à pressão.
fig. 28
F0M0642m
fig. 29
F0M0643m
fig. 30
F0M0644m
fig. 31
F0M0645m
133-164 PUNTO POP 1ed PT 30/08/13 11.54 Pagina 151

152SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSMANUTENÇÃO
E CUIDADOS DADOS
TÉCNICOSÍNDICE
ALFABÉTICOTABLIER
E COMANDOSEM
EMERGÊNCIA
SUBSTITUIÇÃO DA
LÂMPADA INTERNAPara o tipo de lâmpada e a respectiva po-
tência, consultar o parágrafo “Substituição
de uma lâmpada”.
PLAFONIER ANTERIOR
(para versões/mercados, se previsto)
Para substituir as lâmpadas, proceder con-
forme indicado a seguir:❒
agir nos pontos indicados pelas setas
e remover o plafonier D-fig. 30;
❒
abrir a portinhola de protecção E-fig. 31;
❒
substituir a lâmpada F-fig. 31desvincu-
lando-a dos contactos laterais e certifi-
cando-se de que a nova lâmpada esteja
correctamente bloqueada entre os con-
tactos;
❒
fechar a tampa de protecção E-fig. 31
e reinserir o plafonier D-fig. 30no
seu alojamento, certificando-se do seu
bloqueio. PLAFONIER ANTERIOR
COM LUZES DE SPOT
(para versões/mercados, se previsto)
Para substituir as lâmpadas, proceder con-
forme indicado a seguir:
❒
agir nos pontos indicados pelas setas
e remover o plafonier A-fig. 32;
❒
abrir a portinhola de protecção B;
❒
substituir as lâmpadas C-fig. 33desvin-
culando-as dos contactos laterais e cer-
tificando-se de que as novas lâmpadas es-
tejam correctamente bloqueadas entre
os contactos;
❒
fechar o portinhola B-fig. 33e fixar
o plafonier A-fig. 32no próprio aloja-
mento certificando-se do seu bloqueio.
fig. 32
F0M0213m
fig. 33
F0M0234m
fig. 30
F0M0214m
fig. 31
F0M0235m
133-164 PUNTO POP 1ed PT 30/08/13 11.54 Pagina 152

153
SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSMANUTENÇÃO
E CUIDADOSDADOS
TÉCNICOSÍNDICE
ALFABÉTICOTABLIER
E COMANDOSEM
EMERGÊNCIA
SUBSTITUIÇÃO
DOS FUSÍVEISGENERALIDADES
Os fusíveis protegem o sistema eléctrico
intervindo em caso de avaria ou interven-
ção imprópria no sistema.
Quando um dispositivo não funciona, é ne-
cessário verificar a eficiência do respecti-
vo fusível de protecção: o elemento con-
dutor A-fig. 34não deve ser interrom-
pido. Caso contrário, é necessário substi-
tuir o fusível queimado por outro com
a mesma amperagem (da mesma cor).
Bfusível íntegro fig. 34
Cfusível com elemento condutor inter-
rompido fig. 34.
fig. 34
F0M0236m
Não substituir em caso algum
um fusível por outro com
uma amperagem superior; PERIGO
DE INCÊNDIO.
AVISO
Nunca substituir o fusível da-
nificado por fios metálicos
ou outros materiais de recu-
peração.
Se um fusível geral de pro-
tecção (MEGA-FUSE, MIDI-
FUSE, MAXI-FUSE) intervir, dirigir-se
à Rede de Assistência Fiat.
AVISO
Caso o fusível se interrompa,
dirigir-se à Rede de Assistên-
cia Fiat.
AVISO
Antes de substituir um fusível,
certificar-se de ter retirado
a chave da ignição e de ter apagado
e/ou desligado todos os acessórios.
AVISO
Se um fusível geral de pro-
tecção dos sistemas de segu-
rança (sistema air bag, sistema de tra-
vagem), sistemas do motopropulsor
(sistema do motor, sistema da caixa
de vel.) ou sistema da direcção inter-
vier, dirigir-se à Rede de Assistência
Fiat.
AVISO
133-164 PUNTO POP 1ed PT 30/08/13 11.54 Pagina 153

154SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSMANUTENÇÃO
E CUIDADOS DADOS
TÉCNICOSÍNDICE
ALFABÉTICOTABLIER
E COMANDOSEM
EMERGÊNCIA
ACESSO AOS FUSÍVEIS
Os fusíveis do veículo estão agrupados em
três centralinas, localizadas no tablier, no
vão do motor e no interior da bagageira.
Centralina no tablier
porta-instrumentos fig. 36
Para ter acesso à centralina porta-fusíveis
no tablier porta-instrumentos, é necessá-
rio desapertar os parafusos A-fig. 35
e remover a cobertura.
fig. 36
F0M0415m
3 4 5 6 7
8 9 10 11 12
13 141 2
fig. 35
F0M0016m
133-164 PUNTO POP 1ed PT 30/08/13 11.54 Pagina 154

155
SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSMANUTENÇÃO
E CUIDADOSDADOS
TÉCNICOSÍNDICE
ALFABÉTICOTABLIER
E COMANDOSEM
EMERGÊNCIA

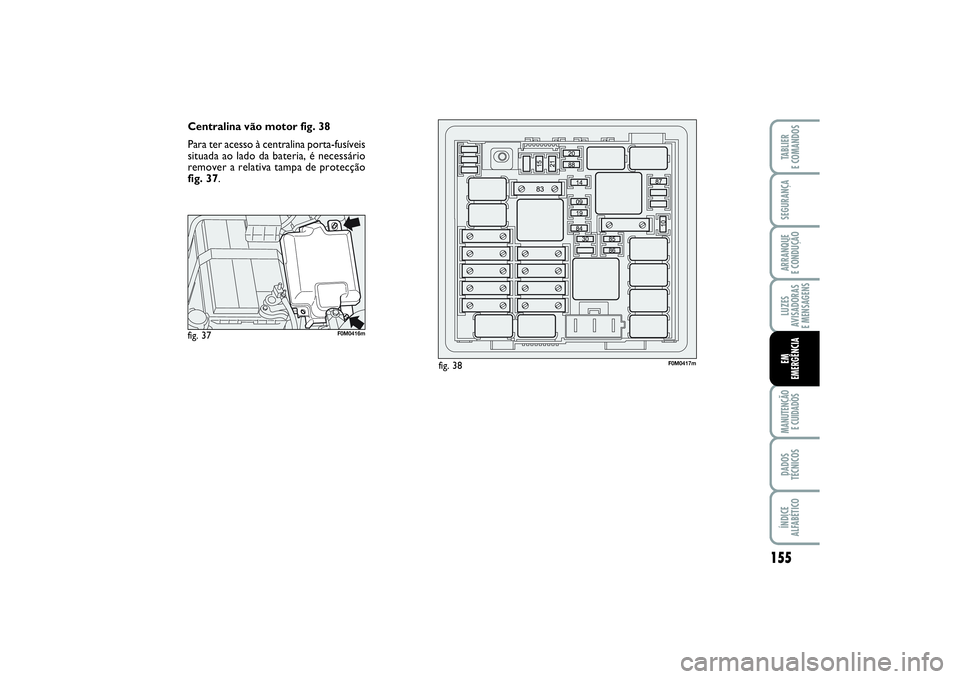

Centralina vão motor fig. 38
Para ter acesso à centralina porta-fusíveis
situada ao lado da bateria, é necessário
remover a relativa tampa de protecção
fig. 37.
fig. 38
F0M0417m
fig. 37
F0M0416m
133-164 PUNTO POP 1ed PT 30/08/13 11.54 Pagina 155

156SEGURANÇAARRANQUE
E CONDUÇÃOLUZES
AVISADORAS
E MENSAGENSMANUTENÇÃO
E CUIDADOS DADOS
TÉCNICOSÍNDICE
ALFABÉTICOTABLIER
E COMANDOSEM
EMERGÊNCIA
Centralina vão bagageira fig. 40
Para ter acesso à centralina porta-fusíveis
situada no lado esquerdo da bagageira,
é necessário abrir a portinhola de inspec-
ção (como ilustrado nafig. 39).
fig. 40
F0M0372m
fig. 39
F0M0246m
