2014 CITROEN JUMPER MULTISPACE Upute Za Rukovanje (in Croatian)

95

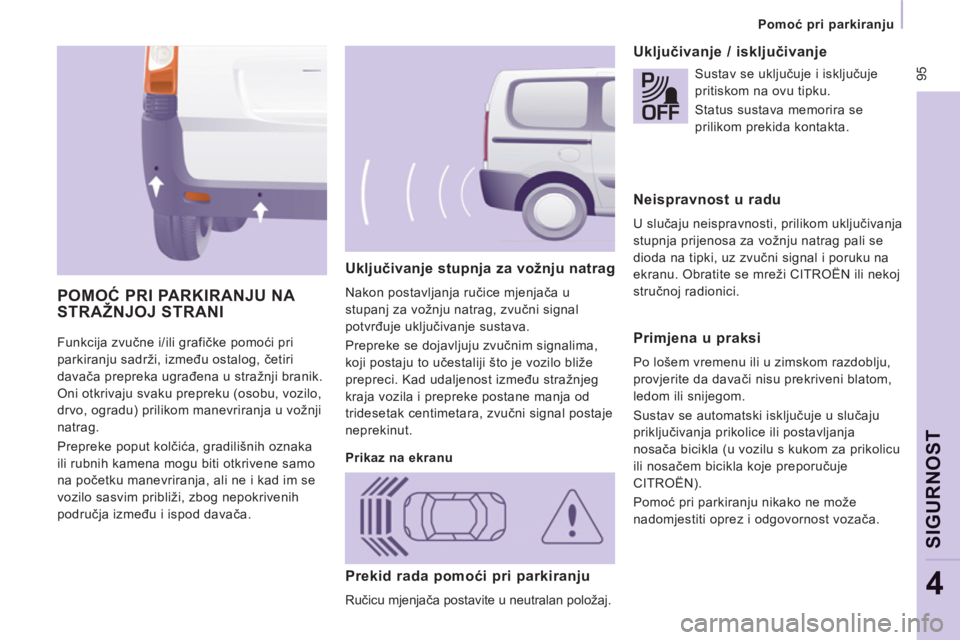

Pomoć pri parkiranju

SIGURNO
ST
4

Funkcija zvučne i/ili grafičke pomoći pri
parkiranju sadrži, između ostalog, četiri
davača prepreka ugrađena u stražnji branik.
Oni otkrivaju svaku prepreku (osobu, vozilo,
drvo, ogradu) prilikom manevriranja u vožnji
natrag.
Prepreke poput kolčića, gradilišnih oznaka
ili rubnih kamena mogu biti otkrivene samo
na početku manevriranja, ali ne i kad im se
vozilo sasvim približi, zbog nepokrivenih
područja između i ispod davača.
Uključivanje stupnja za vožnju natrag

Nakon postavljanja ručice mjenjača u
stupanj za vožnju natrag, zvučni signal
potvrđuje uključivanje sustava.
Prepreke se dojavljuju zvučnim signalima,
koji postaju to učestaliji što je vozilo bliže
prepreci. Kad udaljenost između stražnjeg
kraja vozila i prepreke postane manja od
tridesetak centimetara, zvučni signal postaje
neprekinut.

Uključivanje / isključivanje

POMOĆ PRI PARKIRANJU NA
STRAŽNJOJ STRANI

Prikaz na ekranu
Sustav se uključuje i isključuje
pritiskom na ovu tipku.
Status sustava memorira se
prilikom prekida kontakta.


Neispravnost u radu

U slučaju neispravnosti, prilikom uključivanja
stupnja prijenosa za vožnju natrag pali se
dioda na tipki, uz zvučni signal i poruku na
ekranu. Obratite se mreži CITROËN ili nekoj
stručnoj radionici.


Primjena u praksi

Po lošem vremenu ili u zimskom razdoblju,
provjerite da davači nisu prekriveni blatom,
ledom ili snijegom.
Sustav se automatski isključuje u slučaju
priključivanja prikolice ili postavljanja
nosača bicikla (u vozilu s kukom za prikolicu
ili nosačem bicikla koje preporučuje
CITROËN).
Pomoć pri parkiranju nikako ne može
nadomjestiti oprez i odgovornost vozača.
Prekid rada pomoći pri parkiranju

Ručicu mjenjača postavite u neutralan položaj.

ABS
ABS


Sigurnost u vožnji

ZVUČNA SIGNALIZACIJA

Pritisnite središnji dio obruča upravljača.

SUSTAV SPREČAVANJA
BLOKIRANJA KOTAČA (ABS - REF)

Sustavi ABS i REF (elektronički razdjelnik
kočenja) osiguravaju veću stabilnost i
bolju upravljivost pri kočenju, posebno na
oštećenom ili skliskom kolniku.
ABS sprečava blokiranje kotača, a REF
integralno upravlja tlakom kočenja svakog
pojedinog kotača.
Primjena u praksi

Sustav djeluje automatski, svaki put kad
postoji opasnost od blokiranja kotača.
Pritom se ne skraćuje zaustavni put.
Na jako skliskom kolniku (led, ulje, itd...)
ABS može i produžiti zaustavni put. Ako
morate naglo zakočiti, papučicu kočnice
snažno pritisnite i ne otpuštajte je, čak ni na
skliskom kolniku, tako ćete vozilom i dalje
moći upravljati i izbjeći prepreku.
Normalan rad sustava ABS može se osjećati
po laganom podrhtavanju papučice kočnice.
U slučaju zamjene kotača (guma ili naplataka),
pazite da zadovoljavaju zahtjeve proizvođača
CITROËN. Paljenje ove žaruljice, žaruljice
kočnice i žaruljice STOP, uz
zvučni signal i poruku na ekranu,
upozorava na neispravnost
elektroničkog razdjelnika kočenja, što pri
kočenju može dovesti do gubitka kontrole
nad vozilom.

Obavezno zaustavite vozilo.

SUSTAV POMOĆI PRI NAGLOM
KOČENJU (AFU)

Taj sustav omogućuje, u slučaju naglog kočenja,
brže postizanje optimalnog tlaka kočenja. Snažno
pritisnite papučicu kočnice i ne smanjujte pritisak.
Sustav se uključuje ovisno o brzini pritiskanja
papučice kočnice.
Kada je sustav aktivan mijenja se otpor papučice
kočnice. Paljenje ove žaruljice, uz zvučni
signal i poruku na ekranu,
upozorava na neispravnost
sustava ABS, što pri kočenju
može dovesti do gubitka kontrole nad
vozilom. U oba se slučaja, obratite se mreži
CITROËN ili nekoj stručnoj radionici.
Za produženo djelovanje sustava pomoći
pri naglom kočenju, nogu držite na papučici
kočnice.

ESP
OFF
97


Sigurnost u vožnji

SIGURNO
ST
4

SPREČAVANJE PROKLIZAVANJA KOTAČA (ASR) I DINAMIČKO ODRŽAVANJE STABILNOSTI()
(ESC)

Ovi su sustavi vezani uz ABS i upotpunjuju
ga.
ASR omogućuje zadržavanje optimalne
voznosti i sprečava gubitak nadzora nad
vozilom prilikom ubrzavanja.
Taj sustav sprečava proklizavanje kotača
djelovanjem na kočnice pogonskih kotača
i na motor. Isto tako, on povećava stabilnu
upravljivost prilikom ubrzanja.
i željene putanje vozila, sustav ESP
automatski djeluje na kočnice jednog ili više
kotača, kao i na motor, vraćajući vozilo na
željenu putanju.
Isključivanje sustava ASR/ESC

U iznimnim uvjetima (pokretanje vozila iz
blata, snijega, na šljunčanom tlu...), možda
će biti potrebno isključiti sustave ASR i ESC
kako bi kotači mogli proklizavati i prianjati.


- Pritisnite tipku na središnjoj konzoli.

- Pali se žaruljica: sustavi ASR i ESC su
isključeni.
Neispravnost u radu


Primjena u praksi

Sustavi ASR/ESC pružaju veću sigurnost
u normalnoj vožnji, što nikako ne znači da
vozač smije riskantnije ili prebrzo voziti.
Rad ovih sustava ovisi o poštivanju
preporuka proizvođača vezanih uz kotače
(gume i naplatke), sastavne dijelove
kočnica, elektroničke komponente i postupke
ugradnje i zahvata.
Nakon sudara, dajte provjeriti ove sustave u
mreži CITROËN ili u nekoj stručnoj radionici.
Rad sustava ASR i ESC

Svjetlosna dioda bljeska
za vrijeme rada sustava
ASR ili ESC.

Oni se ponovo uključuju:


- automatski, iznad 50 km/h,

- ručno, ponovnim pritiskom na tipku.
Paljenje žaruljice, uz zvučni signal
i poruku na višenamjenskom
ekranu, upozorava na
neispravnost sustava.
Obratite se mreži CITROËN ili nekoj stručnoj
radionici radi provjere sustava.
Žaruljica se može upaliti i u slučaju
preniskog tlaka u gumama. Provjerite tlak u
svim gumama.

Ako je vozilo opremljeno sustavom
ESC, zadržite smjer kretanja vozila ne
pokušavajući zaokrenuti u suprotnom
smjeru.
U slučaju odstupanja između stvarne

98


Sigurnost u vožnji

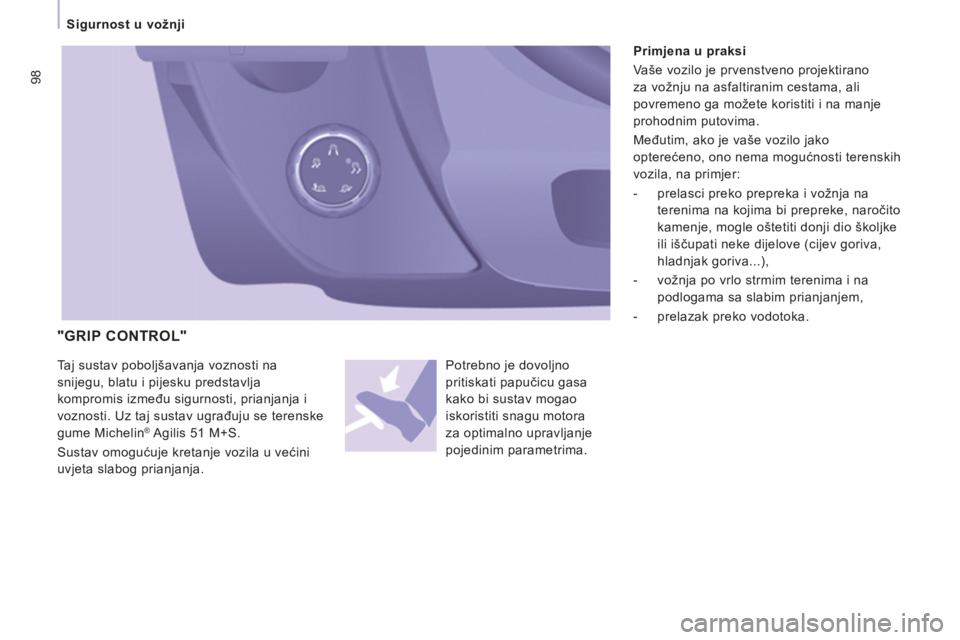

"GRIP CONTROL"

Potrebno je dovoljno
pritiskati papučicu gasa
kako bi sustav mogao
iskoristiti snagu motora
za optimalno upravljanje
pojedinim parametrima. Taj sustav poboljšavanja voznosti na
snijegu, blatu i pijesku predstavlja
kompromis između sigurnosti, prianjanja i
voznosti. Uz taj sustav ugrađuju se terenske
gume Michelin
® Agilis 51 M+S.
Sustav omogućuje kretanje vozila u većini
uvjeta slabog prianjanja.









Primjena u praksi
Vaše vozilo je prvenstveno projektirano
za vožnju na asfaltiranim cestama, ali
povremeno ga možete koristiti i na manje
prohodnim putovima.
Međutim, ako je vaše vozilo jako
opterećeno, ono nema mogućnosti terenskih
vozila, na primjer:


- prelasci preko prepreka i vožnja na
terenima na kojima bi prepreke, naročito
kamenje, mogle oštetiti donji dio školjke
ili iščupati neke dijelove (cijev goriva,
hladnjak goriva...),

- vožnja po vrlo strmim terenima i na
podlogama sa slabim prianjanjem,

- prelazak preko vodotoka.

ESP OFF
99


Sigurnost u vožnji

SIGURNO
ST
4


Funkcija ESC
kalibrirana je za
manje proklizavanje, odnosno za
uobičajene uvjete prianjanja na
cesti.
Nakon svakog prekida i ponovnog
uključivanja kontakta, sustav automatski
aktivira funkciju ESC.

Isključivanje funkcije
ESC OFF
prikladno
je samo za posebne
uvjete prilikom
pokretanja ili kretanja malom brzinom.
Iznad 50 km/h, sustav automatski uključuje
funkciju ESC.
Program snijeg
omogućuje
prilagođavanje uvjetima
prianjanja oba prednja kotača,
prilikom pokretanja.
U fazi napredovanja, sustav optimizira
proklizavanje kako bi osigurao najbolje
moguće ubrzavanje ovisno o raspoloživom
prianjanju.

Program teren
(blato, vlažna
trava, ...) omogućuje, prilikom
pokretanja, dobro proklizavanje
kotača koji najslabije prianja radi
uklanjanja blata i ostvarivanja prianjanja.
Istovremeno, na kotač koji najbolje prianja
prenosi se što više momenta.
U fazi napredovanja, sustav optimizira
proklizavanje kako bi na što bolji način
zadovoljio naloge vozača.
Program pijesak
dopušta manje
istovremeno proklizavanje
oba pogonska kotača kako bi
vozilo moglo napredovati i radi
smanjivanja opasnosti od propadanja kotača
u pijesak.
Na pijesku nemojte koristiti nijedan drugi
način rada sustava, jer bi vozilo moglo
utonuti u pijesak.

100


Sigurnosni pojasi


Podešavanje visine

Na mjestu vozača i na zasebnom sjedalu
suvozača, stisnite tipku na držaču pojasa i
klizanjem ga pomaknite u željenom smjeru.
Ako vozilo ima prednju klupu, pojas za
središnje sjedalo ne može se podešavati po
visini.
Otkopčavanje

Pritisnite crvenu tipku.
SIGURNOSNI POJASI

Primjena u praksi

Prije polaska, vozač mora provjeriti jesu
li svi putnici pravilno zakopčali svoje
sigurnosne pojase.
Bez obzira na kojem mjestu u vozilu sjedite,
uvijek zakopčajte sigurnosni pojas, čak i na
kratkim udaljenostima.
Sigurnosni pojasi imaju kalem tako da se
duljina pojasa automatski prilagođava vašoj
tjelesnoj građi.
Ne koristite nikakva pomagala (kvačice,
kopče, sigurnosne igle...) za održavanje
odstojanja sigurnosnog pojasa.
Nakon upotrebe pojasa provjerite je li
ispravno namotan u kalem.
Nakon preklapanja ili premještanja stražnjeg
sjedala ili klupe, provjerite da je pojas
ispravno namotan i da će se njegov jezičac
moći ispravno umetnuti u kopču.
Ovisno o vrsti i jačini udarca, pirotehnički
zatezači mogu se uključiti prije i neovisno o
napuhavanju zračnih jastuka. Oni trenutačno
zatežu pojase i tako tijela putnika priljubljuju
uz sjedala.
Prilikom aktiviranja zatezača dolazi do
manjeg oslobađanja neškodljivog dima
i čuje se prasak, koje izaziva okidanje
pirotehničkog uloška ugrađenog u sustav.


Zakopčavanje

Povucite remen i umetnite jezičac u kopču.
Povlačenjem remena provjerite da je dobro
zakopčan.
Žaruljica nezakopčanog pojasa
vozača
Ova žaruljica se pali pri pokretanju
vozila, ako sigurnosni pojas
vozača nije zakopčan.

Žaruljica nezakopčanog pojasa
suvozača
Ako vaše vozilo ima zasebno
sjedalo suvozača, ova žaruljica
se pali pri pokretanju vozila, ako
sigurnosni pojas suvozača nije zakopčan.

101


Sigurnosni pojasi

SIGURNO
ST
4

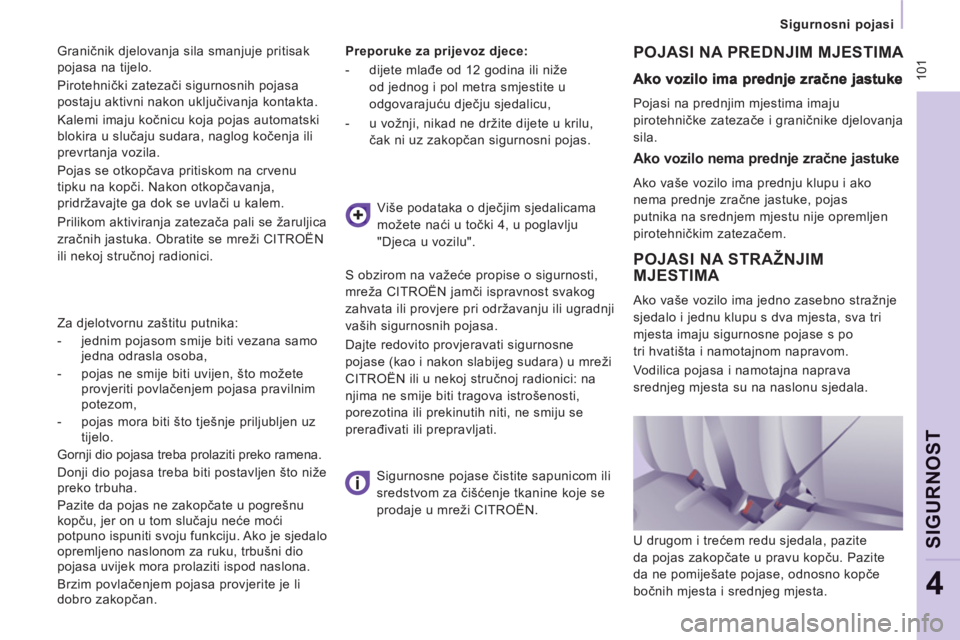

Graničnik djelovanja sila smanjuje pritisak
pojasa na tijelo.
Pirotehnički zatezači sigurnosnih pojasa
postaju aktivni nakon uključivanja kontakta.
Kalemi imaju kočnicu koja pojas automatski
blokira u slučaju sudara, naglog kočenja ili
prevrtanja vozila.
Pojas se otkopčava pritiskom na crvenu
tipku na kopči. Nakon otkopčavanja,
pridržavajte ga dok se uvlači u kalem.
Prilikom aktiviranja zatezača pali se žaruljica
zračnih jastuka. Obratite se mreži CITROËN
ili nekoj stručnoj radionici.
Preporuke za prijevoz djece:


- dijete mlađe od 12 godina ili niže
od jednog i pol metra smjestite u
odgovarajuću dječju sjedalicu,

- u vožnji, nikad ne držite dijete u krilu,
čak ni uz zakopčan sigurnosni pojas.
POJASI NA PREDNJIM MJESTIMA
POJASI NA STRAŽNJIM
MJESTIMA

Ako vaše vozilo ima jedno zasebno stražnje
sjedalo i jednu klupu s dva mjesta, sva tri
mjesta imaju sigurnosne pojase s po
tri hvatišta i namotajnom napravom.
Vodilica pojasa i namotajna naprava
srednjeg mjesta su na naslonu sjedala. Više podataka o dječjim sjedalicama
možete naći u točki 4, u poglavlju
"Djeca u vozilu".
S obzirom na važeće propise o sigurnosti,
mreža CITROËN jamči ispravnost svakog
zahvata ili provjere pri održavanju ili ugradnji
vaših sigurnosnih pojasa.
Dajte redovito provjeravati sigurnosne
pojase (kao i nakon slabijeg sudara) u mreži
CITROËN ili u nekoj stručnoj radionici: na
njima ne smije biti tragova istrošenosti,
porezotina ili prekinutih niti, ne smiju se
prerađivati ili prepravljati.

Sigurnosne pojase čistite sapunicom ili
sredstvom za čišćenje tkanine koje se
prodaje u mreži CITROËN.
Za djelotvornu zaštitu putnika:


- jednim pojasom smije biti vezana samo
jedna odrasla osoba,

- pojas ne smije biti uvijen, što možete
provjeriti povlačenjem pojasa pravilnim
potezom,

- pojas mora biti što tješnje priljubljen uz
tijelo.
Gornji dio pojasa treba prolaziti preko ramena.
Donji dio pojasa treba biti postavljen što niže
preko trbuha.
Pazite da pojas ne zakopčate u pogrešnu
kopču, jer on u tom slučaju neće moći
potpuno ispuniti svoju funkciju. Ako je sjedalo
opremljeno naslonom za ruku, trbušni dio
pojasa uvijek mora prolaziti ispod naslona.
Brzim povlačenjem pojasa provjerite je li
dobro zakopčan.

Pojasi na prednjim mjestima imaju
pirotehničke zatezače i graničnike djelovanja
sila.


Ako vozilo nema prednje zračne jastuke

Ako vaše vozilo ima prednju klupu i ako
nema prednje zračne jastuke, pojas
putnika na srednjem mjestu nije opremljen
pirotehničkim zatezačem.
U drugom i trećem redu sjedala, pazite
da pojas zakopčate u pravu kopču. Pazite
da ne pomiješate pojase, odnosno kopče
bočnih mjesta i srednjeg mjesta.

102
