2014 CITROEN JUMPER MULTISPACE Upute Za Rukovanje (in Croatian)

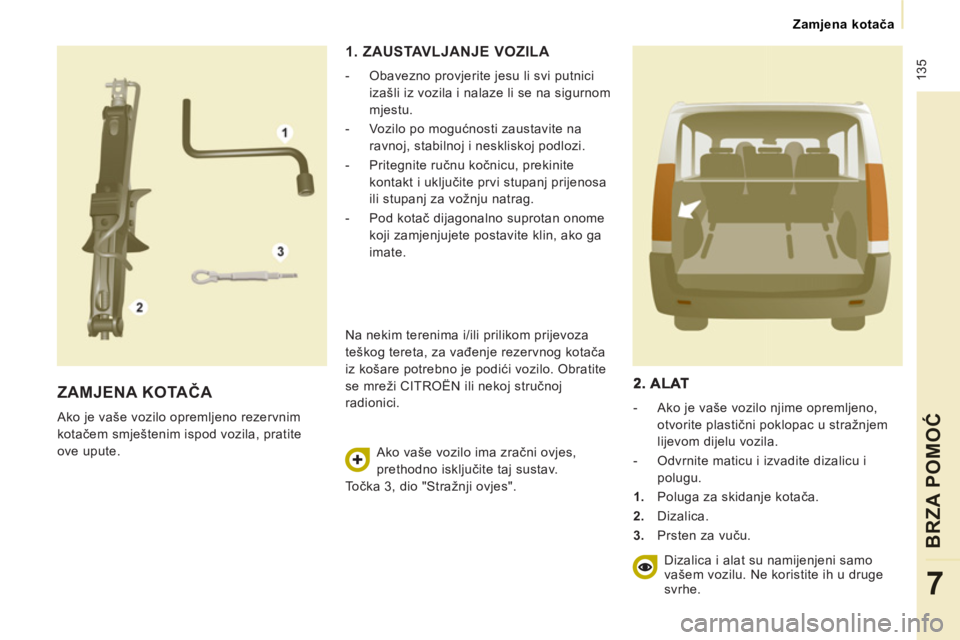

135
Zamjena kotača
BRZA POMOĆ
7

ZAMJENA KOTAČA

Ako je vaše vozilo opremljeno rezervnim
kotačem smještenim ispod vozila, pratite
ove upute.
1. ZAUSTAVLJANJE VOZILA


- Obavezno provjerite jesu li svi putnici
izašli iz vozila i nalaze li se na sigurnom
mjestu.

- Vozilo po mogućnosti zaustavite na
ravnoj, stabilnoj i neskliskoj podlozi.

- Pritegnite ručnu kočnicu, prekinite
kontakt i uključite prvi stupanj prijenosa
ili stupanj za vožnju natrag.

- Pod kotač dijagonalno suprotan onome
koji zamjenjujete postavite klin, ako ga
imate.
Na nekim terenima i/ili prilikom prijevoza
teškog tereta, za vađenje rezervnog kotača
iz košare potrebno je podići vozilo. Obratite
se mreži CITROËN ili nekoj stručnoj
radionici.
Ako vaše vozilo ima zračni ovjes,
prethodno isključite taj sustav.
Točka 3, dio "Stražnji ovjes".



- Ako je vaše vozilo njime opremljeno,
otvorite plastični poklopac u stražnjem
lijevom dijelu vozila.

- Odvrnite maticu i izvadite dizalicu i
polugu.


1.
Poluga za skidanje kotača.

2.
Dizalica.

3.
Prsten za vuču.
Dizalica i alat su namijenjeni samo
vašem vozilu. Ne koristite ih u druge
svrhe.

136
Zamjena kotača


- Otvorite poklopac na stepenici radi
pristupa vijku košare.

- Otpuštajte vijak polugom za skidanje
kotača do potpunog spuštanja košare.
- Skinite košaru s kuke, izvadite rezervni
kotač i prenesite ga do kotača koji
mijenjate.
3. REZERVNI KOTAČ



- Rezervni kotač oslobađa se sa stražnje
strane.

- Otvorite stražnja vrata. Možete upaliti stropno svijetlo, kako
biste bolje vidjeli.

137
Zamjena kotača
BRZA POMOĆ
7


4. POSTUPAK


- Dizalicu postavite na predviđeno mjesto,
najbliže kotaču koji mijenjate.
Pazite da je dizalica u okomitom
položaju i da je njena stopica potpuno
oslonjena o tlo.

- Podižite dizalicu dok se kotač potpuno
ne odvoji od tla.

- Do kraja odvrnite sve vijke kotača.

- Izvadite vijke i skinite kotač.

- Skinite ukrasni poklopac, povlačeći ga
prstenom za vuču.

- Otpustite vijke kotača i malo ih odvrnite. Prije podizanja dizalice potrebno
je malo otpustiti vijke kotača koji
zamjenjujete i postaviti klin ispod
dijagonalno suprotnog kotača.

138
Zamjena kotača


- Dizalicu spuštajte dok se vozilo potpuno
ne spusti na tlo i uklonite je.

- Do kraja zategnite vijke, bez naprezanja.

- Kotač s gumom koju treba popraviti
postavite u košaru.
- Košaru zakvačite za kuku i podignite
je zavrtanjem vijka pomoću poluge za
skidanje kotača. Provjerite da su košara i
kotač dobro priljubljeni uz podnicu vozila.

- Pazite da dobro zatvorite poklopac na
stepenici.

- Ukrasni poklopac kotača spremite u
vozilo.
Nikada se ne zavlačite pod vozilo dok
je ono podignuto samo dizalicom.
Nikada ne upotrebljavajte električni
odvijač umjesto poluge za skidanje kotača.


5. POSTAVLJANJE REZERVNOGKOTAČA



- Postavite kotač na glavčinu i rukom
zavrnite vijke.

- Pritegnite vijke polugom za skidanje
kotača.

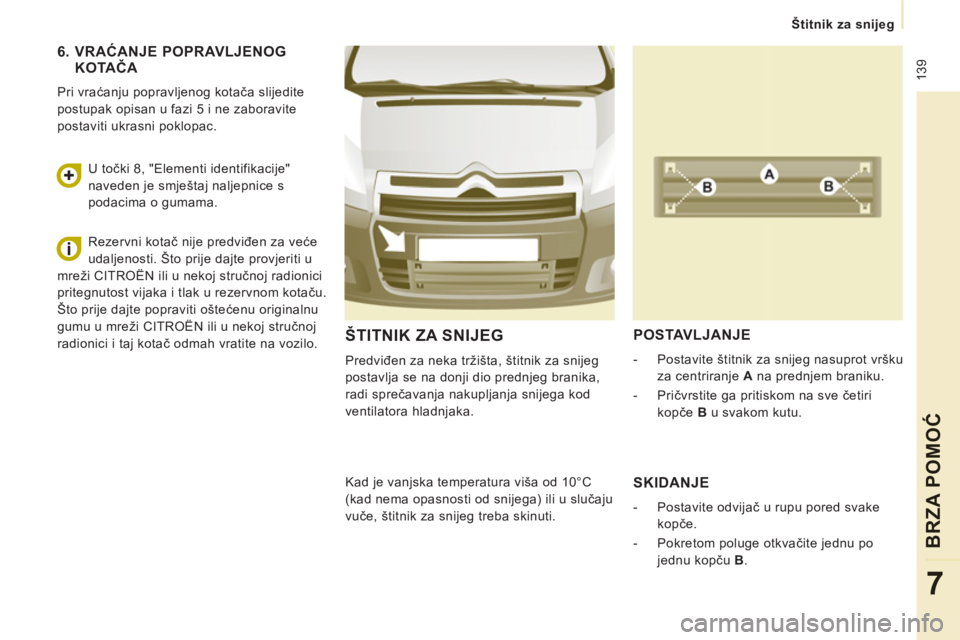

139


Štitnik za snijeg

BRZA POMOĆ
7
ŠTITNIK ZA SNIJEG

Predviđen za neka tržišta, štitnik za snijeg
postavlja se na donji dio prednjeg branika,
radi sprečavanja nakupljanja snijega kod
ventilatora hladnjaka.

POSTAVLJANJE



- Postavite štitnik za snijeg nasuprot vršku
za centriranje A
na prednjem braniku.

- Pričvrstite ga pritiskom na sve četiri
kopče B
u svakom kutu.

Kad je vanjska temperatura viša od 10°C
(kad nema opasnosti od snijega) ili u slučaju
vuče, štitnik za snijeg treba skinuti.


SKIDANJE



- Postavite odvijač u rupu pored svake
kopče.

- Pokretom poluge otkvačite jednu po
jednu kopču B
.



6. VRAĆANJE POPRAVLJENOG KOTAČA

Pri vraćanju popravljenog kotača slijedite
postupak opisan u fazi 5 i ne zaboravite
postaviti ukrasni poklopac.
U točki 8, "Elementi identifikacije"
naveden je smještaj naljepnice s
podacima o gumama.
Rezervni kotač nije predviđen za veće
udaljenosti. Što prije dajte provjeriti u
mreži CITROËN ili u nekoj stručnoj radionici
pritegnutost vijaka i tlak u rezervnom kotaču.
Što prije dajte popraviti oštećenu originalnu
gumu u mreži CITROËN ili u nekoj stručnoj
radionici i taj kotač odmah vratite na vozilo.

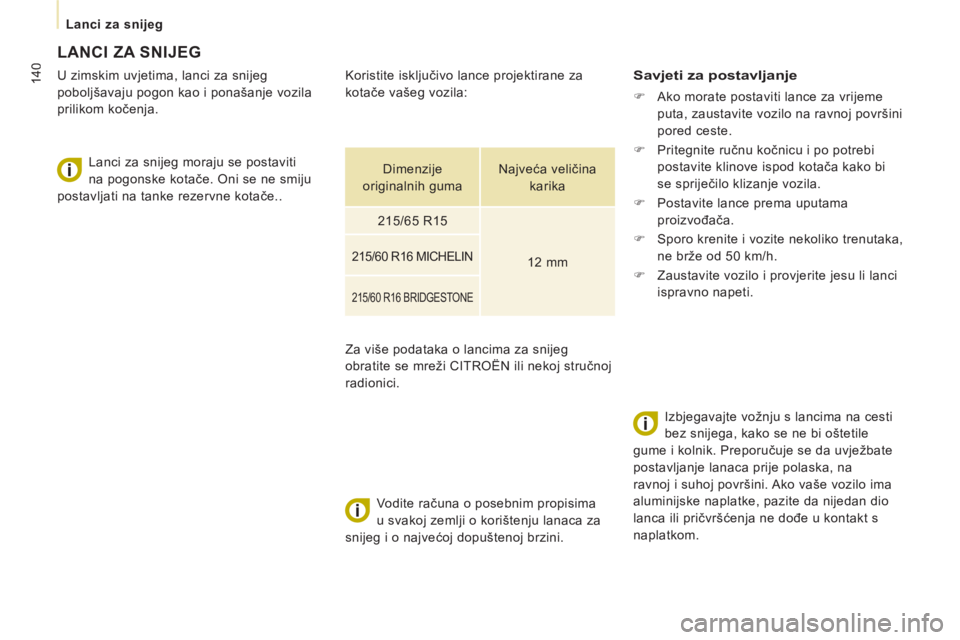

140


Lanci za snijeg





LANCI ZA SNIJEG


U zimskim uvjetima, lanci za snijeg
poboljšavaju pogon kao i ponašanje vozila
prilikom kočenja.

Lanci za snijeg moraju se postaviti
na pogonske kotače. Oni se ne smiju
postavljati na tanke rezervne kotače..

Vodite računa o posebnim propisima
u svakoj zemlji o korištenju lanaca za
snijeg i o najvećoj dopuštenoj brzini.

Savjeti za postavljanje



)
Ako morate postaviti lance za vrijeme
puta, zaustavite vozilo na ravnoj površini
pored ceste.

)
Pritegnite ručnu kočnicu i po potrebi
postavite klinove ispod kotača kako bi
se spriječilo klizanje vozila.

)
Postavite lance prema uputama
proizvođača.

)
Sporo krenite i vozite nekoliko trenutaka,
ne brže od 50 km/h.

)
Zaustavite vozilo i provjerite jesu li lanci
ispravno napeti.


Izbjegavajte vožnju s lancima na cesti
bez snijega, kako se ne bi oštetile
gume i kolnik. Preporučuje se da uvježbate
postavljanje lanaca prije polaska, na
ravnoj i suhoj površini. Ako vaše vozilo ima
aluminijske naplatke, pazite da nijedan dio
lanca ili pričvršćenja ne dođe u kontakt s
naplatkom.


Koristite isključivo lance projektirane za
kotače vašeg vozila:
Za više podataka o lancima za snijeg
obratite se mreži CITROËN ili nekoj stručnoj
radionici.

Dimenzije
originalnih guma
Najveća veličina
karika

215/65 R15

12 mm


215/60 R16 MICHELIN


215/60 R16 BRIDGESTONE

141
Zamjena žarulje
BRZA POMOĆ
7

ZAMJENA ŽARULJE


Tip C
Halogena žarulja: izvadite
oprugu za blokiranje iz
njenog ležišta.
Tip A
Potpuno staklena žarulja:
lagano je povucite,
žarulja je samo utaknuta.

TIPOVI ŽARULJA

Vaše vozilo opremljeno je raznim vrstama žarulja. Kad ih treba zamijeniti:
Tip B
Žarulja bajonetnog spoja:
žarulju pritisnite i okrenite
je u smjeru suprotnom od
kazaljki na satu.
Prije zamjene halogene žarulje mora
proći nekoliko minuta od gašenja
farova (opasnost od težih opeklina). Žarulju
ne dirajte izravno prstima, pridržavajte je
krpicom koja ne ostavlja dlačice.
Nakon zamjene provjerite ispravan rad
svjetala.

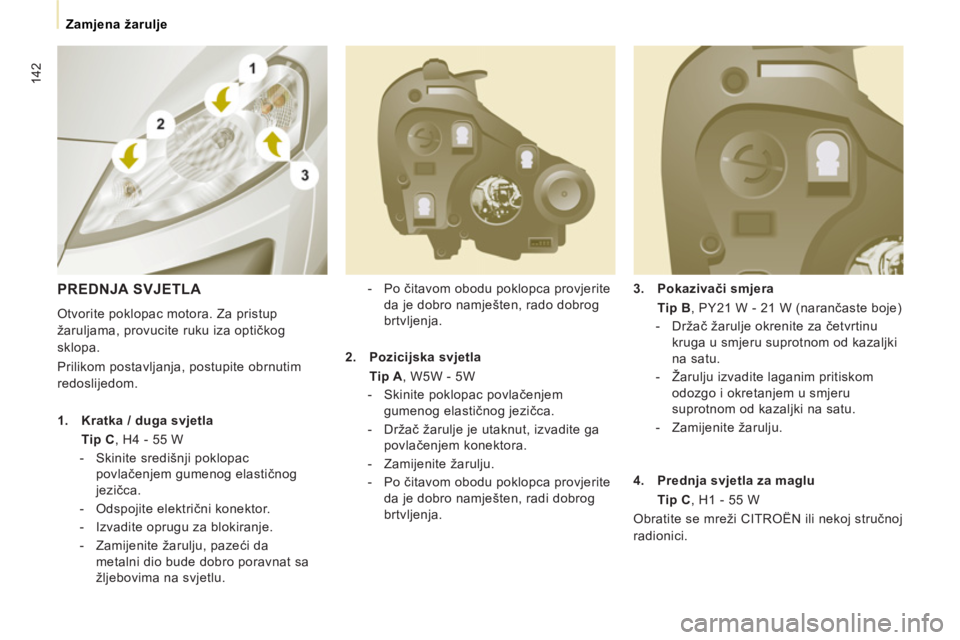

142
Zamjena žarulje

3.
Pokazivači smjera
Tip B
, PY21 W - 21 W (narančaste boje)


- Držač žarulje okrenite za četvrtinu
kruga u smjeru suprotnom od kazaljki
na satu.

- Žarulju izvadite laganim pritiskom
odozgo i okretanjem u smjeru
suprotnom od kazaljki na satu.

- Zamijenite žarulju.
- Po čitavom obodu poklopca provjerite
da je dobro namješten, rado dobrog
brtvljenja.


PREDNJA SVJETLA

Otvorite poklopac motora. Za pristup
žaruljama, provucite ruku iza optičkog
sklopa.
Prilikom postavljanja, postupite obrnutim
redoslijedom.


1.
Kratka / duga svjetla
Tip C
, H4 - 55 W


- Skinite središnji poklopac
povlačenjem gumenog elastičnog
jezičca.

- Odspojite električni konektor.

- Izvadite oprugu za blokiranje.

- Zamijenite žarulju, pazeći da
metalni dio bude dobro poravnat sa
žljebovima na svjetlu.
2.
Pozicijska svjetla
Tip A
, W5W - 5W


- Skinite poklopac povlačenjem
gumenog elastičnog jezičca.

- Držač žarulje je utaknut, izvadite ga
povlačenjem konektora.

- Zamijenite žarulju.

- Po čitavom obodu poklopca provjerite
da je dobro namješten, radi dobrog
brtvljenja.
4.
Prednja svjetla za maglu
Tip C
, H1 - 55 W
Obratite se mreži CITROËN ili nekoj stručnoj
radionici.
