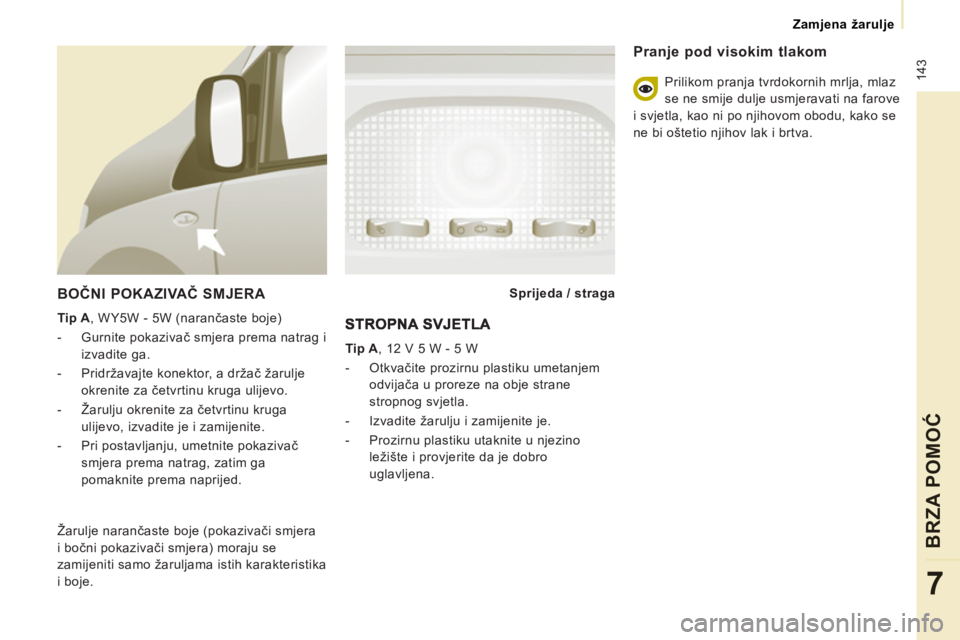

Zamjena žarulje
BRZA POMOĆ
7


BOČNI POKAZIVAČ SMJERA


Tip A
, WY5W - 5W (narančaste boje)


- Gurnite pokazivač smjera prema natrag i
izvadite ga.

- Pridržavajte konektor, a držač žarulje
okrenite za četvrtinu kruga ulijevo.

- Žarulju okrenite za četvrtinu kruga
ulijevo, izvadite je i zamijenite.

- Pri postavljanju, umetnite pokazivač
smjera prema natrag, zatim ga
pomaknite prema naprijed.
Sprijeda / straga


Žarulje narančaste boje (pokazivači smjera
i bočni pokazivači smjera) moraju se
zamijeniti samo žaruljama istih karakteristika
i boje.

Tip A
, 12 V 5 W - 5 W


- Otkvačite prozirnu plastiku umetanjem
odvijača u proreze na obje strane
stropnog svjetla.

- Izvadite žarulju i zamijenite je.

- Prozirnu plastiku utaknite u njezino
ležište i provjerite da je dobro
uglavljena.


Pranje pod visokim tlakom

Prilikom pranja tvrdokornih mrlja, mlaz
se ne smije dulje usmjeravati na farove
i svjetla, kao ni po njihovom obodu, kako se
ne bi oštetio njihov lak i brtva.

144
Zamjena žarulje
STRAŽNJA SVJETLA

Za više podataka o žaruljama, vidi "Tipovi
žarulja".

- Utvrdite neispravnu žarulju i otvorite
stražnja vrata za 180°. Točka 2,
poglavlje "Otvaranje".

- Skinite dvije matice.
Povucite prozirni blok s vanjske strane.

- Pridržavajte svjetlo i odspojite električni
konektor.
- Razmaknite 8 jezičaca i izvadite držač
žarulje.

- Izvadite neispravnu žarulju laganim
pritiskanjem odozgo i okretanjem u
smjeru suprotnom od kazaljki na satu.

- Postavite novu žarulju.

1.
Stop svjetla / pozicijska svjetla
Tip B
, P21/5W - 21/5W

2.
Pokazivači smjera

Tip B
, PY21W - 21W (narančasti)

3.
Svjetla za vožnju natrag

Tip B
, P21W - 21W

4.
Svjetla za maglu

Tip B
, P21W - 21W Pri vraćanju svjetla pazite da dobro
namjestite:


- 8 jezičaca,

- dva bijela zatika u dvije rupe u gumi radi
osiguravanja brtvljenja svjetla,

- žicu napajanja, kako se ne bi prikliještila.

Zamjena žarulje
BRZA POMOĆ
7
TREĆE STOP SVJETLO


Tip A
, W5W - 5W
Tip B
, P21W - 21W

SVJETLA REGISTARSKE PLOČICE


Tip A
, W5W - 5W

Uz poklopac prtljažnika


- Odvijačem odmaknite prozirnu plastiku,
na mjestu označenom strelicom.

- Zamijenite žarulju.

- Prozirnu plastiku postavite na njeno
mjesto i pritisnite je odozgo.


Uz krilna vrata


- Otkvačite unutrašnju oblogu.

- Odspojite konektor odmicanjem
njegovog jezičca.

- Skinite plastični poklopac.

- Držač žarulje okrenite za četvrtinu kruga
u smjeru suprotnom od kazaljki na satu.

- Zamijenite žarulju.


Svjetlo na vanjskoj strani (krilna vrata)


- Odvrnite dva vijka, pomoću odvijača
Torx
TM s nastavkom 20.

- Izvadite svjetlo.

- Zamijenite žarulju.
Svjetlo na unutrašnjoj strani
(poklopac prtljažnika)


- Odvrnite dva vijka, pomoću odvijača
To r x TM s nastavkom 20.

- Skinite plastični poklopac.

- Razmaknite dva jezičca i izvadite držač
žarulja.

- Izvadite neispravnu žarulju, laganim
pritiskom odozgo i okretanjem u smjeru
suprotnom od kazaljki na satu.

- Postavite novu žarulju.

146
Zamjena osigurača

ZAMJENA OSIGURAČA

Postoje tri kućišta osigurača:


- u armaturnoj ploči na desnoj strani
(iza pretinca),

- u kabini (u pretincu akumulatora),

- u prostoru motora.
Vađenje i stavljanje osgurača

Prije zamjene potrebno je utvrditi uzrok
kvara i otkloniti ga.

Neispravan osigurač uvijek treba
zamijeniti osiguračem iste jakosti.
CITROËN otklanja svaku odgovornost za
troškove nastale popravcima vašeg vozila,
ili za njegov neispravan rad, zbog ugradnje
dodatne opreme koju nije isporučio ni
preporučio CITROËN i koja nije ugrađena
prema njegovim pravilima, naročito ako svi
dodatno priključeni uređaji troše više od
10 miliampera. Ovdje su navedeni samo osigurači koje
korisnik može sam zamijeniti. Za sve druge
zahvate obratite se mreži CITROËN ili nekoj
stručnoj radionici.

Obavijest profesionalcima: kompletne
informacije o osiguračima i relejima
možete naći u shemama "Metode" koje su
dostupne preko naše mreže.

147
Zamjena osigurača
BRZA POMOĆ
7

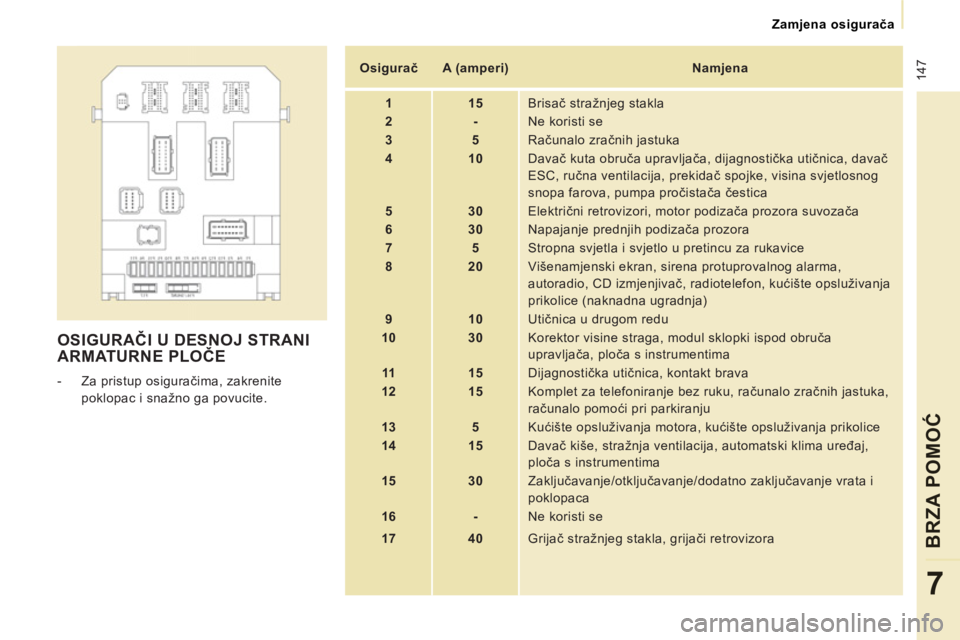

OSIGURAČI U DESNOJ STRANI
ARMATURNE PLOČE



- Za pristup osiguračima, zakrenite
poklopac i snažno ga povucite.

Osigurač


A (amperi)

Namjena


1


15
Brisač stražnjeg stakla


2


-
Ne koristi se


3


5
Računalo zračnih jastuka


4


10
Davač kuta obruča upravljača, dijagnostička utičnica, davač
ESC, ručna ventilacija, prekidač spojke, visina svjetlosnog
snopa farova, pumpa pročistača čestica


5


30
Električni retrovizori, motor podizača prozora suvozača


6


30
Napajanje prednjih podiza
ča prozora


7


5
Stropna svjetla i svjetlo u pretincu za rukavice


8


20
Višenamjenski ekran, sirena protuprovalnog alarma,
autoradio, CD izmjenjivač, radiotelefon, kućište opsluživanja
prikolice (naknadna ugradnja)


9


10
Utičnica u drugom redu


10


30
Korektor visine straga, modul sklopki ispod obruča
upravljača, ploča s instrumentima


11


15
Dijagnostička utičnica, kontakt brava


12


15
Komplet za telefoniranje bez ruku, računalo zračnih jastuka,
računalo pomoći pri parkiranju


13


5
Kućište opsluživanja motora, kućište opsluživanja prikolice


14


15
Davač kiše, stražnja ventilacija, automatski klima uređ
aj,
ploča s instrumentima


15


30
Zaključavanje/otključavanje/dodatno zaključavanje vrata i
poklopaca


16


-
Ne koristi se


17


40
Grijač stražnjeg stakla, grijači retrovizora

148
Zamjena osigurača

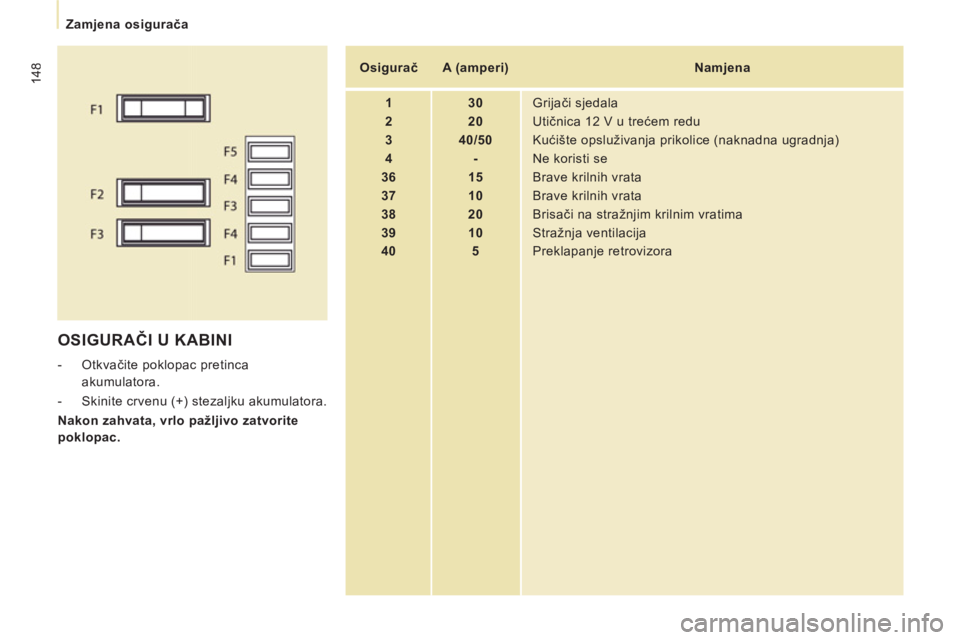

OSIGURAČI U KABINI



- Otkvačite poklopac pretinca
akumulatora.

- Skinite crvenu (+) stezaljku akumulatora.

Nakon zahvata, vrlo pažljivo zatvorite
poklopac.

Osigurač


A (amperi)

Namjena


1


30
Grijači sjedala


2


20
Utičnica 12 V u trećem redu


3


40/50
Kućište opsluživanja prikolice (naknadna ugradnja)


4


-
Ne koristi se


36


15
Brave krilnih vrata


37


10
Brave krilnih vrata


38


20
Brisači na stražnjim krilnim vratima


39


10
Stražnja ventilacija


40


5
Preklapanje retrovizora

149
Zamjena osigurača
BRZA POMOĆ
7

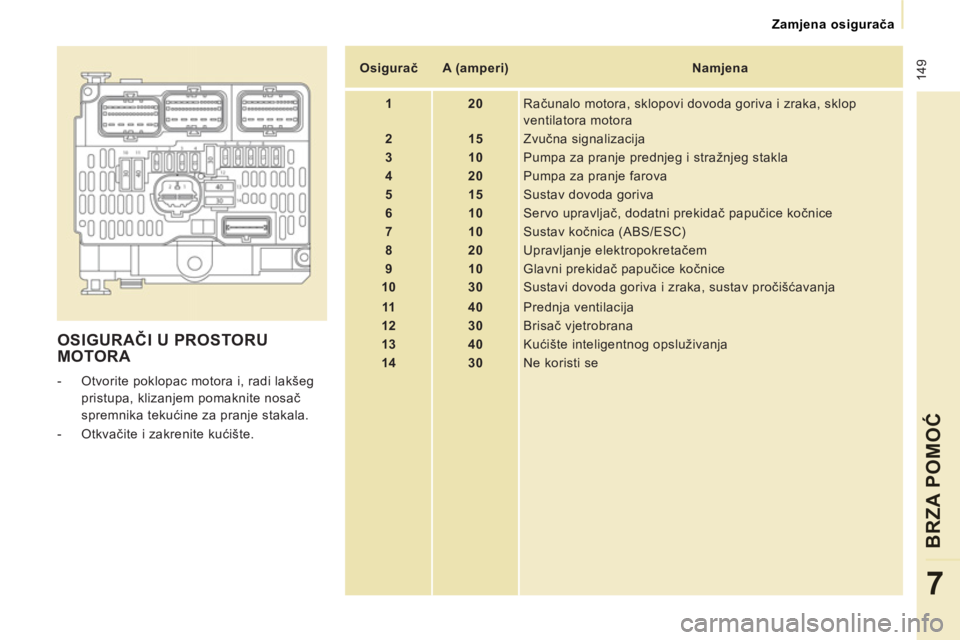

OSIGURAČI U PROSTORU MOTORA



- Otvorite poklopac motora i, radi lakšeg
pristupa, klizanjem pomaknite nosač
spremnika tekućine za pranje stakala.

- Otkvačite i zakrenite kućište.

Osigurač


A (amperi)

Namjena


1


20
Računalo motora, sklopovi dovoda goriva i zraka, sklop
ventilatora motora


2


15
Zvučna signalizacija


3


10
Pumpa za pranje prednjeg i stražnjeg stakla


4


20
Pumpa za pranje farova


5


15
Sustav dovoda goriva


6


10
Servo upravljač, dodatni prekidač papučice kočnice


7


10
Sustav kočnica (ABS/ESC)


8



20
Upravljanje elektropokretačem


9


10
Glavni prekidač papučice kočnice


10


30
Sustavi dovoda goriva i zraka, sustav pročišćavanja


11


40
Prednja ventilacija


12


30
Brisač vjetrobrana


13


40
Kućište inteligentnog opsluživanja


14


30
Ne koristi se

150
Zamjena metlice brisača


Postavljanje brisača vjetrobrana uposeban položaj



- U roku od najviše jedne minute nakon
prekida kontakta, pritisnite sklopku
brisača prema dolje; metlice brisača
postavit će se uz stupove vjetrobrana
(u poseban položaj).
Zamjena metlice brisača vjetrobrana


- Podignite polugu brisača.

- Otkvačite metlicu i izvadite je.

- Postavite novu metlicu.

- Spustite polugu.
Zamjena metlice brisača stražnjeg stakla


- Podignite polugu, otkvačite metlicu i
izvadite je.

- Postavite novu metlicu i spustite polugu.


ZAMJENA METLICE BRISAČA

Za vraćanje brisača u osnovni položaj,
uključite kontakt i pomaknite sklopku
brisača.
