2014 CITROEN JUMPER MULTISPACE Upute Za Rukovanje (in Croatian)

63
Ventilacija
ERGONOMIJA I KOMFOR
3
Uključite klima uređaj.


Ručna podešavanja

Sklopku temperature postavite u
ovaj položaj.
Povećajte brzinu ventilatora.
ODLEĐIVANJE I ODMAGLJIVANJE

Uključivanjem dovoda vanjskog
zraka osigurava se dobro
obnavljanje zraka u kabini
(žaruljica je ugašena). Sklopku za usmjeravanje zraka
postavite u ovaj položaj.

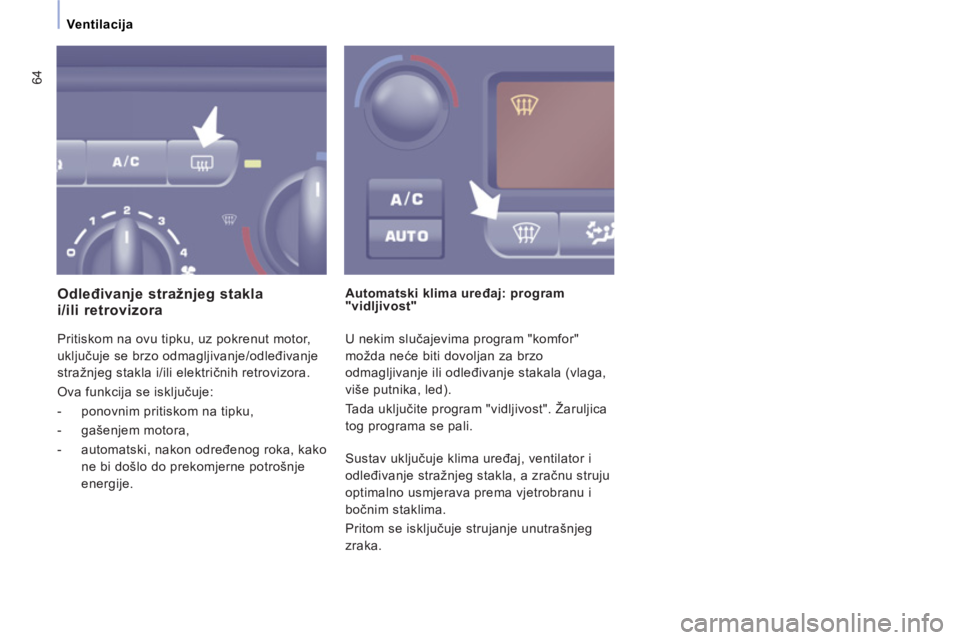

64
Ventilacija
Pritiskom na ovu tipku, uz pokrenut motor,
uključuje se brzo odmagljivanje/odleđivanje
stražnjeg stakla i/ili električnih retrovizora.
Ova funkcija se isključuje:


- ponovnim pritiskom na tipku,

- gašenjem motora,

- automatski, nakon određenog roka, kako
ne bi došlo do prekomjerne potrošnje
energije.



Odleđivanje stražnjeg staklai/ili retrovizora



Automatski klima uređaj: program
"vidljivost"
U nekim slučajevima program "komfor"
možda neće biti dovoljan za brzo
odmagljivanje ili odleđivanje stakala (vlaga,
više putnika, led).
Tada uključite program "vidljivost". Žaruljica
tog programa se pali.
Sustav uključuje klima uređaj, ventilator i
odleđivanje stražnjeg stakla, a zračnu struju
optimalno usmjerava prema vjetrobranu i
bočnim staklima.
Pritom se isključuje strujanje unutrašnjeg
zraka.

65
Ventilacija
ERGONOMIJA I KOMFOR
3
STRAŽNJA VENTILACIJA
Ako je vaše vozilo opremljeno dodatnim
sklopom klima uređaja u stražnjem dijelu
vozila, razvodna rampa nalazi se na stropu,
a dobro usmjeravanje hladnog zraka
osiguravaju 6 ventilacijskih otvora.
Topao zrak usmjerava se kroz podnicu, iz
prednjeg sklopa klima uređaja i struji prema
nogama putnika u drugom redu.
Otvor za topao zrak na posebnom sklopu
dopunjuje sustav usmjeravanja zraka prema
nogama putnika u trećem redu.


Podešavanje temperature

Postavljanjem sklopke:


- u plavo područje, uključuje se hlađenje,

- u crveno područje, uključuje se grijanje.


Uključivanje / isključivanje
Protok zraka
Jačina puhanja zraka kroz otvore
se može namjestiti od 1 do 4,
najjače puhanje.
Jačinu puhanja namjestite tako da
se ugodno osjećate.
U položaju 0 ventilator je isključen. Ovom sklopkom na gornjem
pretincu, vozač ili suvozač
može uključiti odnosno isključiti
stražnje sklopke.
Prvim pritiskom sklopke se uključuju
(upaljena zelena žaruljica).
Drugim pritiskom sklopke se isključuju
(ugašena žaruljica).

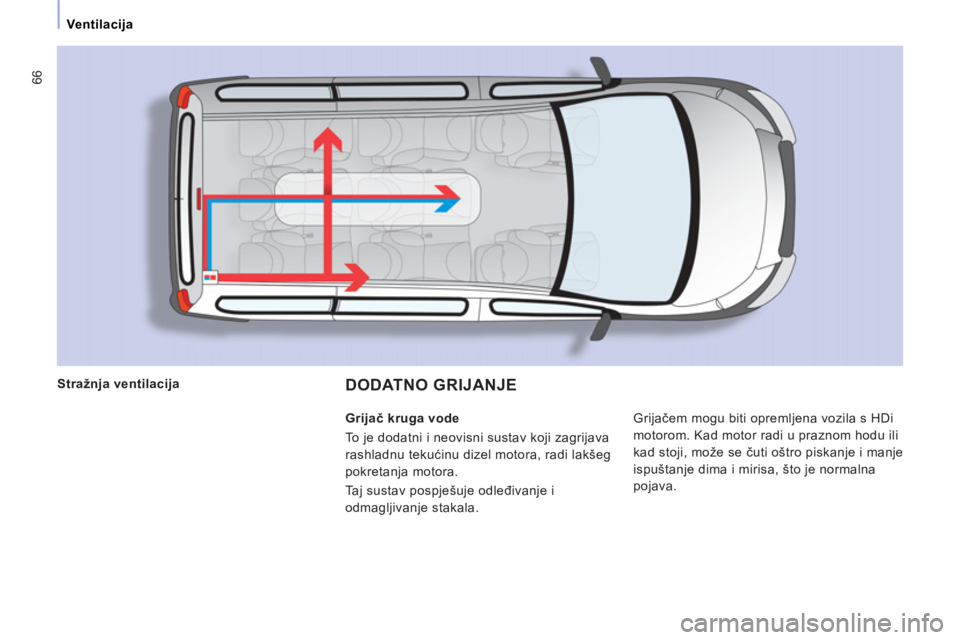

66
Ventilacija
DODATNO GRIJANJE
Grijačem mogu biti opremljena vozila s HDi
motorom. Kad motor radi u praznom hodu ili
kad stoji, može se čuti oštro piskanje i manje
ispuštanje dima i mirisa, što je normalna
pojava.

Stražnja ventilacija


Grijač kruga vode
To je dodatni i neovisni sustav koji zagrijava
rashladnu tekućinu dizel motora, radi lakšeg
pokretanja motora.
Taj sustav pospješuje odleđivanje i
odmagljivanje stakala.

67
Ventilacija
ERGONOMIJA I KOMFOR
3
Barem jedanput godišnje, uoči zime,
dajte provjeriti grijač. Za održavanje
i popravke, obratite se isključivo mreži
CITROËN ili nekoj stručnoj radionici.
Upotrebljavajte samo originalne rezervne
dijelove.
Primjena u praksi

Kako biste izbjegli opasnost od trovanja
ili gušenja, dodatno grijanje ne smijete
uključivati, čak ni na kraće vrijeme, u
zatvorenim prostorima (garaža, radionica)
u kojima nema sustava usisavanja ispušnih
plinova.
Ne zaustavljajte vozilo na zapaljivim tvarima
(suha trava, suho lišće, papir...), jer postoji
opasnost od požara.
Temperatura oko grijača ne smije biti veća
od 120°C. Viša temperatura (na primjer,
prilikom lakiranja u komori) mogla bi oštetiti
elektroničke krugove.
Grijač se napaja iz spremnika goriva.
Provjerite na pokazivaču da razina goriva
nije na rezervi.

68

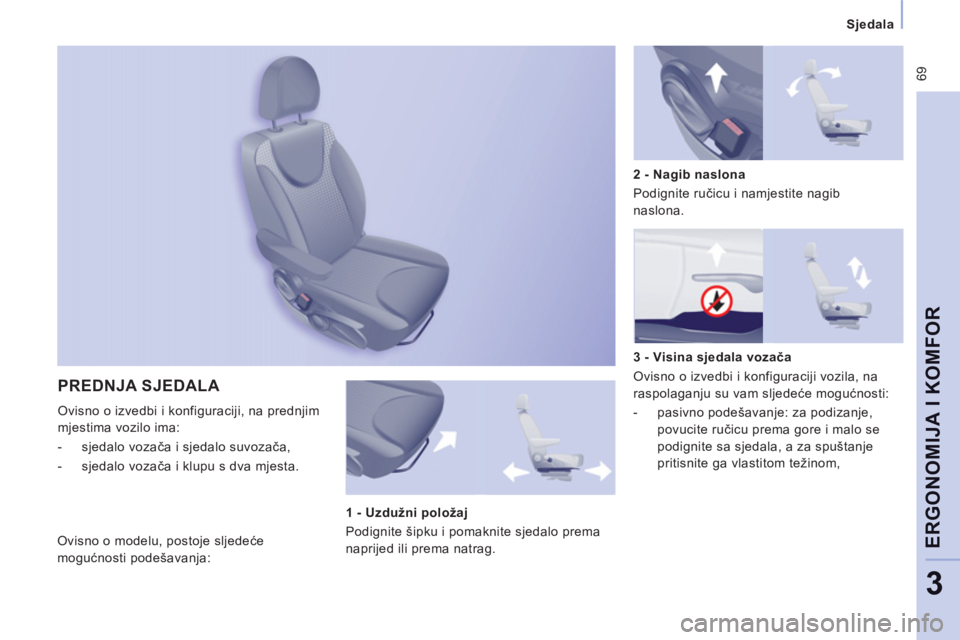

69


Sjedala


ERGONOMIJA I KOMFOR
3
PREDNJA SJEDALA

Ovisno o izvedbi i konfiguraciji, na prednjim
mjestima vozilo ima:


- sjedalo vozača i sjedalo suvozača,

- sjedalo vozača i klupu s dva mjesta.
3 - Visina sjedala vozača
Ovisno o izvedbi i konfiguraciji vozila, na
raspolaganju su vam sljedeće mogućnosti:


- pasivno podešavanje: za podizanje,
povucite ručicu prema gore i malo se
podignite sa sjedala, a za spuštanje
pritisnite ga vlastitom težinom,
2 - Nagib naslona
Podignite ručicu i namjestite nagib
naslona.

1 - Uzdužni položaj
Podignite šipku i pomaknite sjedalo prema
naprijed ili prema natrag. Ovisno o modelu, postoje sljedeće
mogućnosti podešavanja:

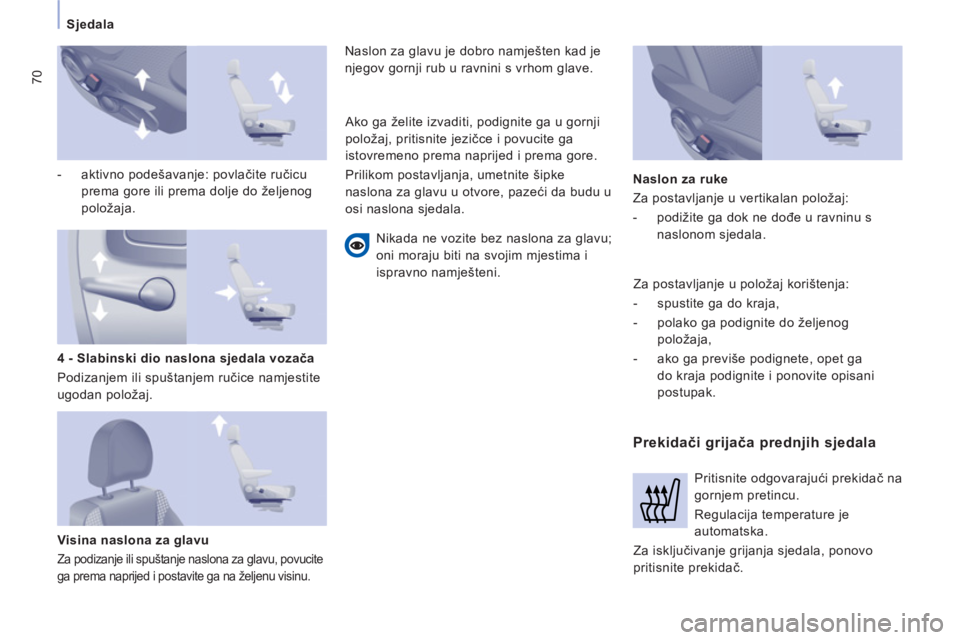

70
Sjedala

- aktivno podešavanje: povlačite ručicu
prema gore ili prema dolje do željenog
položaja.


Visina naslona za glavu

Za podizanje ili spuštanje naslona za glavu, povucite
ga prema naprijed i postavite ga na željenu visinu.
Naslon za glavu je dobro namješten kad je
njegov gornji rub u ravnini s vrhom glave.
Nikada ne vozite bez naslona za glavu;
oni moraju biti na svojim mjestima i
ispravno namješteni.
Prekidači grijača prednjih sjedala


Naslon za ruke
Za postavljanje u vertikalan položaj:


- podižite ga dok ne dođe u ravninu s
naslonom sjedala.

4 - Slabinski dio naslona sjedala vozača
Podizanjem ili spuštanjem ručice namjestite
ugodan položaj. Ako ga želite izvaditi, podignite ga u gornji
položaj, pritisnite jezičce i povucite ga
istovremeno prema naprijed i prema gore.
Prilikom postavljanja, umetnite šipke
naslona za glavu u otvore, pazeći da budu u
osi naslona sjedala.
Za postavljanje u položaj korištenja:


- spustite ga do kraja,

- polako ga podignite do željenog
položaja,

- ako ga previše podignete, opet ga
do kraja podignite i ponovite opisani
postupak.


Pritisnite odgovarajući prekidač na
gornjem pretincu.
Regulacija temperature je
automatska.
Za isključivanje grijanja sjedala, ponovo
pritisnite prekidač.
