2014 CITROEN JUMPER MULTISPACE Ghiduri De Utilizare (in Romanian)

135


Schimbarea unei roţi
ASISTEN
ŢĂ RAPID
Ă
7

SCHIMBAREA UNEI ROŢI

Dacă vehiculul dumneavoastră este echipat
cu o roată de rezervă situată sub vehicul,
urmaţi aceste instrucţiuni.
1. STAŢIONAREA VEHICULULUI



- Asiguraţi-vă neapărat că ocupanţii au
ieşit din vehicul şi se află într-o zonă
sigură.

- În măsura în care este posibil, opriţi
vehiculul pe un teren drept, stabil şi
nealunecos.

- Ridicaţi frâna de mână, întrerupeţi
contactul şi introduceţi schimbătorul de
viteze în prima treaptă sau în marşarier.

- Aşezaţi o cală, dacă este posibil, sub
roata diagonal opusă celei ce trebuie
înlocuită.
În anumite condiţii de teren şi/sau de
sarcinile transportate, este necesar să se
ridice vehicului pentru a scoate roata de
rezervă. Apelaţi la reţeaua CITROËN sau la
un Service autorizat.
Dacă vehiculul dumneavoastră este
echipat cu o suspensie cu compensare
pneumatică, ave
ţi grijă să neutralizaţi
sistemul. Capitolul 3, secţiunea "Suspensie
spate".


2. SCULELE



- Dacă vehiculul dumneavoastră este
dotat cu trusă de scule, deschideţi
trapa din plastic ce se află în partea din
stanga spate a vehiculului.

- Deşurubaţi piuliţa apoi scoateţi cricul şi
manivela.


1.
Manivela demontare roată.

2.
Cric.

3.
Inel de remorcare.
Cricul şi ansamblul de instrumente sunt
specifice vehiculului dumneavoastră.
Nu le utilizaţi în alte scopuri.

136
Schimbarea unei roţi


- Deschideţi capacul, situat pe treaptă,
pentru a accede la şurubul suportului roţii.

- Desfiletaţi şurubul cu manivela de
demontare roţi până când suportul
coboară la maxim.
- Degajaţi suportul din cârlig şi aduceţi
roata de rezervă în apropierea celei ce
trebuie înlocuită.

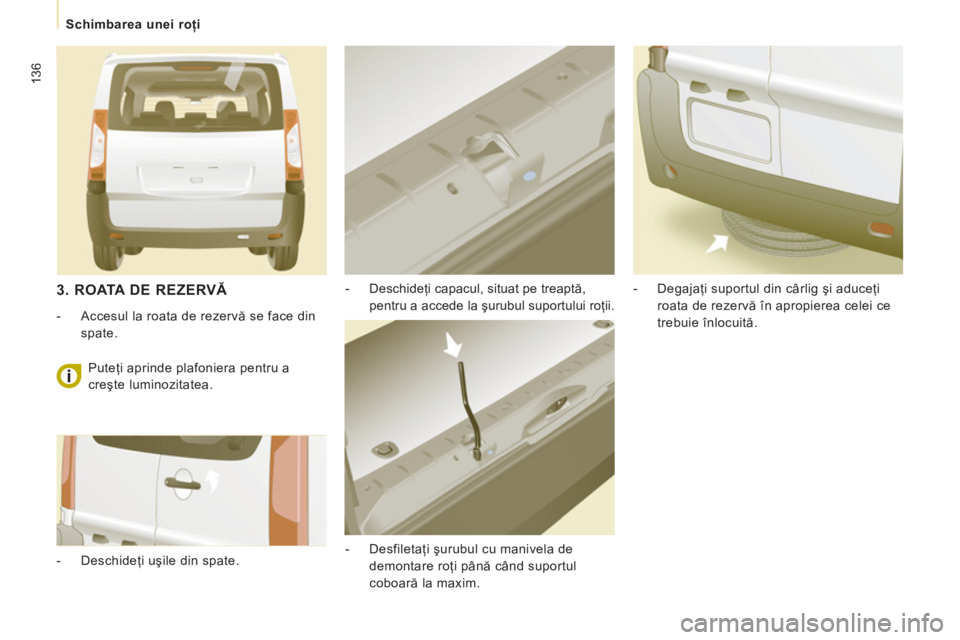

3. ROATA DE REZERVĂ



- Accesul la roata de rezervă se face din
spate.

- Deschideţi uşile din spate. Puteţi aprinde plafoniera pentru a
creşte luminozitatea.

137


Schimbarea unei roţi
ASISTEN
ŢĂ RAPID
Ă
7


4. MODUL DE OPERARE


- Plasaţi cricul în contact cu locaşul
prevăzut, cel mai apropiat de roata ce
trebuie schimbată.
Asiguraţi-vă că talpa cricului este în
contact cu solul pe toată suprafaţa şi are
o poziţie verticală.

- Depliaţi cricul şi ridicaţi vizibil roata de
pe sol.

- Continuaţi deşurubarea completă a roţii.

- Scoateţi prezoanele şi îndepărtaţi roata.

- Scoateţi capacul de roată trăgând cu
inelului de remorcare.

- Deblocaţi prezoanele roţii şi porniţi
deşurubarea. Nu desfaceţi cricul decât după ce aţi
început desfiletarea roţii ce trebuie
schimbat
ă şi după ce cala este aşezată
sub roata diagonal opusă.

138
Schimbarea unei roţi


- Coborâţi complet vehiculul, repliaţi cricul
şi îndepărtaţi-l.

- Strângeţi din nou prezoanele cu
manivela, blocaţi-le fără a forţa.

- Puneţi roata cu pană în suport.
- Agăţaţi suportul pe cârlig apoi ridicaţi
suportul folosind şurubul şi manivela.
Verificaţi că roata şi suportul sunt bine
apăsate pe planşeul vehiculului.

- Aveţi grijă la închiderea trapei ce este
situată pe treaptă.

- Păstraţi capacul roţii în vehicul.
Nu intraţi niciodată sub un vehicul dacă
acesta este ridicat numai cu un cric.
Nu folosiţi niciodată o maşină electrică

în locul manivelei de demontare roată.


5. MONTAREA ROŢII DE REZERVĂ



- Puneţi roata pe ax şi începeţi
înşurubarea cu mâna.

- Efectuaţi o primă strângere folosind
manivela de demontare roată.

139


Protecţie împotriva zăpezii

ASISTEN
ŢĂ RAPID
Ă
7
OBTURATOR DETASABILPENTRU ZAPADA

În funcţie de destinaţie, obturatorul
detaşabil pentru zăpadă se montează pe
partea inferioară a barei de protecţie din
faţă, pentru evitarea înzăpezirii la nivelul
ventilatorului de răcire a radiatorului.


MONTARE



- Aşezaţi obturatorul mobil de zăpadă în
faţa pionului său de centrare A
pe bara
de protecţie din faţă.

- Fixaţi-l apăsând la nivelul fiecărui clips
B
aflat în cele patru colţuri.

Nu uitaţi să îndepărtaţi obturatorul detaşabil
pentru zăpadă dacă temperatura exterioară
este mai mare de 10°C (nu există risc de
ninsoare) sau dacă tractaţi.


DEMONTARE



- Treceţi cu o şurubelniţă la nivelul
orificiului aflat în apropierea fiecărui
clips.

- Folosiţi şurubelniţa ca o pârghie pentru
a desprinde fiecare clips B
în parte.



6. REMONTAREA ROŢII REPARATE

Remontarea roţii este aceeaşi cu etapa
5 fără a uita să puneţi capacul de roată.
Capitolul 8, secţiunea "Elemente de
identificare" pentru a localiza eticheta
pneurilor.
Roata de rezervă nu este concepută
pentru a rula pe distanţe lungi; verificaţi
rapid strângerea şuruburilor şi presiunea
roţii de rezervă în reţeaua CITROËN sau la
un Service autorizat. De asemenea, reparaţi
şi remontaţi roata originală cât mai repede
posibil în cadrul reţelei CITROËN sau la un
Service autorizat.

140
Lanţuri pentru zăpadă
LANŢURI PENTRU ZĂPA DĂ


În condiţii de iarnă, lanţurile pentru
zăpadă ameliorează tracţiunea cât şi
comportamentul vehiculului la frânare.

Lanţurile pentru zăpadă trebuie
montate pe roţile motrice. Acestea nu
pot fi montate pe roata de rezervă de tip
"disc".

Ţineţi cont de reglementările sprecifice
fiecărei ţări în ceea ce priveşte
utilizarea lanţurilor pentru zăpadă şi viteza
maximă autorizată.

Sfaturi de instalare



)
Dacă doriţi să montaţi lanţurile pe
parcursul unui drum, opriţi vehiculul pe o
suprafaţă plană, înafara carosabilului.

)
Trageţi frâna de staţionare şi asiguraţi
roţile cu o cală pentru a evita o
alunecare a vehicului.

)
Montaţi lanţurile respectând
instrucţiunile furnizate de către
producătorul acestora.

)
Porniţi lent şi rulaţi o perioadă de timp
fără a depăşi viteza de 50 km/h.

)
Opriţi vehiculul şi verificaţi dacă lanţurile
sunt corect poziţionate.


Evitaţi rularea pe drumuri dezăpezite,
pentru a nu deteriora anvelopele
vehiculului cât şi carosabilul. Este
recomandată montarea lanţ
urilor înainte
de plecare pe un loc drept şi uscat. Dacă
vehiculul dumneavoastră este echipat cu
jante din aluminiu, verificaţi ca nici o parte a
lanţului sau a fixărilor acestuia să nu intre în
contact cu janta.


Utilizaţi doar lanţurile pentru zăpadă
concepute pentru tipul de roţi cu care este
echipat vehiculul dumneavoastră:
Pentru mai multe informaţii privind lanţurile
pentru zăpadă, consultaţi reţeaua CITROËN
sau un Service autorizat.

Dimensiunea
anvelopelor de
origine
Dimensiune max.
lanţ

215/65 R15

12 mm
215/60 R16
MICHELIN

215/60 R16
BRIDGESTONE

141
Schimbarea unui bec
ASISTEN
ŢĂ RAPID
Ă
7

SCHIMBAREA UNUI BEC


Tip C
Lampă halogen: desfaceţi
arcul de blocare din
locaşul său.
Tip A
Lampă în întregime
din sticlă: trageţi uşor
deoarece este montată
prin presare.

TIPURI DE BECURI

Pe vehiculul dumneavoastră sunt instalate mai multe tipuri de lămpi. Pentru a le înlocui:
Tip B
Lampă baionetă: apăsaţi
pe lampă apoi rotiţi-o în
sens contrar acelor de
ceasornic.
Schimbarea becurilor cu halogen
trebuie să se facă cu farurile stinse
de câteva minute (risc de arsuri grave). Nu
atingeţi direct becul cu mâna, folosiţi o cârpă
moale.
La capătul fiecărei operaţii, verificaţi buna
funcţionare a luminilor.

142
Schimbarea unui bec

3.
Lumini semnalizatoare de direcţie
Tip B
, PY21W - 21 W (culoarea
chihlimbarului)


- Rotiţi soclul becului în sens invers
acelor de ceasornic un sfert de tură.

- Scoateţi becul apăsând uşor pe el şi
rotindu-l în sens antiorar.

- Înlocuiţi becul.
- Verificaţi buna montare la loc a
capacului pe întreaga sa suprafaţă
pentru a asigura etanşeitatea.

Deschideţi capota motorului. Pentru a avea
acces la lămpi trebuie să ajungeţi cu mâna
în spatele blocului optic.
Pentru a remonta fiecare lampă, efectuaţi
operaţiunile în sens invers.


1.
Fază scurta / Fază lunga
Tip C
, H4 -55 W


- Scoateţi capacul din mijloc trăgând de
lamela de cauciuc moale.

- Debranşaţi conectorul electric.

- Declipsaţi arcul de blocare.

- Înlocuiţi becul având grijă ca acesta
să fie în contact cu partea metalică.
2.
Lumini de poziţie
Tip A
, W5W - 5 W


- Scoateţi capacul trăgând de lamela
din cauciuc moale.

- Scoateţi soclul becului montat prin
presiune trăgând de conector.

- Înlocuiţi becul.

- Verificaţi buna montare la loc a
capacului pe întreaga sa suprafaţă
pentru a asigura etanşeitatea.
4.
Proiectoare anticeaţă
Tip C
, H1 - 55 W
Consultaţi reţeaua CITROËN sau un Service
autorizat.
