2014 CITROEN JUMPER MULTISPACE Ghiduri De Utilizare (in Romanian)

143
Schimbarea unui bec
ASISTEN
ŢĂ RAPID
Ă
7


SEMNALIZATOR LATERAL DE DIRECŢIE


Tipul A
, WY5W - 5 W (ambră)


- Împingeţi repetitorul înspre spate şi
eliberaţi-l.

- Menţineţi conectorul şi rotiţi un sfert de
tură la stânga suportul becului.

- Rotiţi lampa un sfert de tură la stânga,
scoteţi-o şi înlocuiţi-o.

- La remontare, împingeţi repetitorul spre
în spate şi aduceţi-l spre înainte.
Faţă / Spate

Lămpile de culoarea ambrei (indicatoare de
direcţie şi semnalizatoare laterale) trebuie
să fie înlocuite cu lămpi cu caracteristici şi
culoare identice.
Tip A
, 12V5W - 5 W


- Scoateţi capacul de protecţie
introducând o şurubelniţă în spaţiile
libere de pe fiecare parte a plafonierei.

- Scoateţi becul şi înlocuiţi-l.

- Fixaţi plafoniera la loc în poziţia iniţială
având grijă să fie bine blocată.



Spălare cu jet de înaltă presiune

La folosirea acestui tip de spălare a
petelor persistente, nu insistaţi asupra
proiectoarelor, farurilor şi contururilor
acestora pentru a evita deteriorarea lăcuirii
şi garniturilor de etanşeizare.

144
Schimbarea unui bec
LUMINI SPATE

Pentru mai multe informaţii despre lămpi,
consultaţi tabelul: "Tipuri de lămpi".

- Reperaţi lampa arsă înainte de a
deschide uşile spate la 180°. Capitolul 2,
secţiunea "Deschideri".

- Scoateţi cele două piuliţe de fixare.
Din exterior trageţi blocul optic transparent.

- Ţinând blocul optic, debranşaţi
conectorul electric.
- Depărtaţi cele 8 lamele apoi scoateţi
suportul de bec.

- Scoateţi becul defect apăsând uşor pe
el şi rotindu-l în sensul invers acelor de
ceasornic.

- Înlocuiţi lampa.

1.
Stopuri / lumini de poziţie
Tip B
, P21/5W - 21/5 W

2.
Semnalizatoare de direcţie
Tip B
, PY21W - 21 W (ambră)


3.
Lumini de mers înapoi
Tip B
, P21W - 21 W

4.
Faruri ceaţă
Tip B
, P21W - 21 W La remontare, vă rugăm să aveţi grijă la
poziţionarea corectă:


- a celor 8 lamele,

- a celor doi pinteni albi afl aţi în cele
două găuri din cauciuc pentru a menţine
etanşeitatea becului,

- fi rul de alimentare pentru a nu se deteriora.

Schimbarea unui bec
ASISTEN
ŢĂ RAPID
Ă
7
AL TREILEA STOP


Tip A
, W5W - 5W
Tip B
, P21W - 21W

LUMINI NUMĂR DE ÎNMATRICULARE


Tip A
, W5W - 5 W

Cu volet


- Îndepărtaţi plasticul transparent cu
ajutorul unei şurubelniţe, pe punctul
indicat de săgeată.

- Înlocuiţi lampa.

- Repoziţionaţi plasticul transparent prin
apăsare.


Cu uşi batante


- Declipsaţi garnitura interioară.

- Debranşaţi conectorul depărtând clema.

- Scoateţi apărătoarea din plastic.

- Rotiţi suportul lămpii un sfert de tură în
sens invers acelor de ceasornic.

- Înlocuiţi lampa.


Lampă situată în exterior (uşi batante)


- Desfiletaţi cele două şuruburi cu ajutorul
unei
şurubelniţe Torx
TM
cu vârf de 20.

- Îndepărtaţi stopul.

- Înlocuiţi lampa.
Lampă situată în interior (portbagaj)


- Desfiletaţi cele două şuruburi cu ajutorul
unei şurubelniţe Torx
TM
cu vârf de 20.

- Îndepărtaţi capacul din plastic.

- Scoateţi suportul becurilor depărtând
cele două lamele.

- Scoateţi becul defect apăsând uşor
deasupra şi rotindu-l în sens invers
acelor de ceas.

- Înlocuiţi lampa.

146
Schimbarea unei siguranţe

SCHIMBAREA UNEI SIGURANŢE

Cele trei cutii cu siguranţe sunt situate:


-
în planşa de bord în dreapta (în spatele
spaţiului de depozitare diverse, escamotabilă),


- în habitaclu (compartiment baterie),

- sub capota motorului.
Scoaterea şi montarea uneisiguranţe

Înaintea înlocuirii unei siguranţe este
necesară cunoaşterea cauzei incidentului şi
remedierea acesteia.

Întodeauna înlocuiţi o siguranţă defectă
cu alta de calibru echivalent. CITROËN declină orice responsabilitate
privind plata reparaţiei vehiculului
dumneavoastră sau disfuncţiile cauzate
de instalarea de accesorii auxiliare, care
nu sunt furnizate sau recomandate de
CITROËN şi care nu au fost instalate
conform indicaţiilor fabricantului, în mod
special pentru orice aparat al cărui consum
depăşeşte 10 miliamperi. Informaţiile comunicate nu sunt decât
pentru siguranţele care pot fi schimbate de
utilizator. Pentru oricare altă intervenţie,
vizitaţi reţeaua CITROËN sau un Service
autorizat.
În atenţia profesioniştilor: pentru o
informare completă asupra siguranţelor
şi releului, consultaţi schemele de la
"Metode" pe care le găsiţi în Reţea.

147


Schimbarea unei siguranţe
ASISTEN
ŢĂ RAPID
Ă
7

SIGURANŢELE DIN PLANŞA DE BORD DIN PARTEA DREATĂ ŢŞŢŞ



- Basculaţi spaţiul de depozitare obiecte
mărunte apoi trageţi-l cu putere pentru a
ajunge la siguranţe.

Siguranţe


A (amperi)

Afectare


1


15
Ştergător spate


2


-
Liberă


3


5
Calculator airbag


4


10
Senzor unghi volan, Priză diagnostic, Senzor ESC, Ventilaţie
manuală, Contactor ambreiaj, Înălţime fascicul proiectoare,
Pompă filtru de particule


5


30
Retrovizoare cu comandă electrică, Motor geam electric
pasager


6


30
Alimentare geamuri electrice faţă



7


5
Plafoniere şi iluminare torpedo


8


20
Ecran multifuncţie, Sirenă alarmă antifurt, Autoradio,
Magazie CD, Radiotelefon, Cutie servitudine remorcă
(post-echipare)


9


10
Priză accesorii în rândul 2


10


30
Corector spate, Comenzi sub volan,
Tablou de bord


11


15
Priză diagnostic, Contactor antifurt


12


15
Kit mâini libere, Calculator airbag, Calculator asistenţă la
parcarea cu spatele


13


5
Cutie de servitudine motor, Cutie de servitudine remorcă


14


15
Senzor de ploaie, Ventilaţie spate, Aer condiţionat automatic,
Tablou de bord


15


30
Blocare/deblocare/supra-blocare a deschiderilor


16



-
Liberă


17


40
Dejivrare lunetă, Dejivrare retrovizoare

148
Schimbarea unei siguranţe
SIGURANŢE HABITACLU



- Declipsaţi capacul compartimentului
bateriei.

- Deconectaţi cablul roşu al bateriei (+).

După intervenţie închideţi cu mare grijă
capacul.

Siguranţe


A (amperi)

Afectare


1


30
Încălzire scaune


2


20
Priză 12V în rândul 3


3


40/50
Cutie servitudine remorcă (post-echipare)


4


-
Liberă


36


15
Încuietori uşi batante


37


10
Încuietori uşi batante


38



20
Ştergătoare uşi batante


39


10
Ventilaţie spate


40


5
Retrovizoare rabatabile

149


Schimbarea unei siguranţe
ASISTEN
ŢĂ RAPID
Ă
7

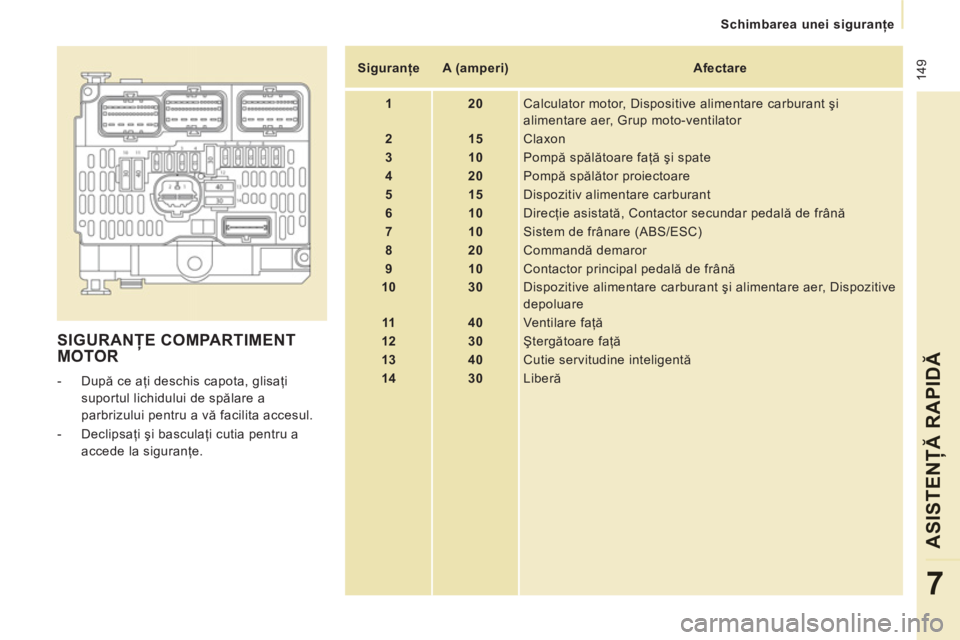

SIGURANŢE COMPARTIMENTMOTOR



- După ce aţi deschis capota, glisaţi
suportul lichidului de spălare a
parbrizului pentru a vă facilita accesul.

- Declipsaţi şi basculaţi cutia pentru a
accede la siguranţe.

Siguranţe


A (amperi)

Afectare


1


20
Calculator motor, Dispositive alimentare carburant şi
alimentare aer, Grup moto-ventilator


2


15
Claxon


3


10
Pompă spălătoare faţă şi spate


4


20
Pompă spălător proiectoare


5


15
Dispozitiv alimentare carburant


6



10
Direcţie asistată, Contactor secundar pedală de frână


7


10
Sistem de frânare (ABS/ESC)


8


20
Commandă demaror


9


10
Contactor principal pedală de frână


10


30
Dispozitive alimentare carburant şi alimentare aer, Dispozitive
depoluare


11


40
Ventilare faţă


12


30
Ştergătoare faţă


13


40
Cutie servitudine inteligentă


14


30
Liberă

150
Schimbarea unui ştergător


Aducere stergatoare in pozitie de intretinere



- La mai puţin de un minut după ce aţi
taiat contactul, actionaţi comanda
ştergătoarelor de parbriz în jos, pentru a
aduce stergatoarele paralel cu montantii
parbrizului (pozitie specifica).
Inlocuire lamela de stergator de parbriz


- Ridicaţi braţul.

- Desprindeti lamela şi îndepărtaţi-o.

- Montaţi lamela noua.

- Rabateţi braţul.
Inlocuire lamela de stergator de luneta


- Ridicaţi braţul, apoi desprindeti lamela şi
îndepărtaţi-o.

- Montaţi noua lamelă şi coborâţi braţul.


INLOCUIRE LAMELA DE STERGATOR DE PARBRIZ

Pentru a readuce stergatoarele in pozitie,
puneţi contactul şi activaţi comanda
ştergătoarelor de parbriz.
