2014 CITROEN DS3 Libretti Di Uso E manutenzione (in Italian)

247Caratteristiche tecniche

*
La massa del rimorchio frenato può essere aumentato, nei limiti della MTR A, nella misura in cui si riduca di altrettanto la MTAC del veicolo trainante ; attenzione, il traino con un veicolo trainante poco carico può far peggiorare la sua tenuta di strada.
MASSE E CARICHI TR AINABILI (in kg)
Motore GPLVTi 95 cv
CambioManuale
Tipi varianti versioni :SA...8FR0/GPL


-
Massa a vuoto
1 152


- M
assa in ordine di marcia 1227



- Massa massima tecnicamente ammessa apieno carico (MTAC)
1 552



- Massa massima del treno
(MTRA) con pendenza del 12 %

2 452


- Rimorchio
frenato (nei limiti della MTR A) con pendenza del 12 %
900



- Rimorchio frenato *
(con ripor to del carico nei limiti della MTR A)
1 15 0



- Rimorchio non frenato


570


-
Peso raccomandato sul gancio traino 46

I valori della MTR A e dei carichi trainabili indicati sono validi per un'altitudine massima di 1000 metri ; il carico trainabile citato deve essere ridotto del
10 % per tranche di 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h
(rispettare la legislazione in vigore nel proprio Paese).
Delle temperature esterne elevate possono provocare una diminuzione delle prestazioni del veicolo per proteggere il motore ; quando la temperatura èsuperiore a 37 °C, limitare la massa trainata.

MODELLI:MOTORIZZAZIONI E CAMBI
Tipi di versioni: SA...8HR48HP4/PS9HPK/S9HP8/PS9HD8/S9HR8/S
MOTORI DIESELHDi 70 FAP cve-HDi 70 cv FAPe-HDi 90 cv FAPe- HDi 115 cv FAP
Cilindrata (cm3)1 398
1 560 1 560
Alesa
ggio x corsa (mm)73,7 x 82 75 x 88,3 75 x 88,3


Potenza massima: norma CEE
(kW) *50
68
84
Re
gime di potenza massima (giri/min)
4 000
4 0003 600


Coppia massima: norma CEE (Nm) 160
230 270
Re
gime di coppia massima (giri/min)
2 000
1 7501 750
Carburante Gasolio GasolioGasolio

Catalizzatore sì Sì sì
Filtro anti
particolato sì
Sì sì

CAMBI
O Manuale(5 marce)
Manuale Pilotato
(5 marce)
Manuale
(5 marce)Manuale Pilotato(6 marce)
Manuale (6 marce)

CAPACITÀ D'OLIO
(in litri)




Motore
(con sostituzione car tuccia)
3,75 3,75 3,75
.../S : modello e-HDi equipa
ggiato di sistema Stop & Start
*

La potenza massima corrisponde al valore omologato al banco motore, secondo le condizioni definite dalla regolamentazione europea (direttiva
1999/99/CE).

Caratteristiche tecniche
MASSE E CARICHI TR AINABILI (in kg)
Motori DieselHDi 70 cv FAPHDi 70 cv FAPe-HDi 90 cv FAPe- HDi 115 cv FAP
CambioManualeManualePilotatoManualeManualePilotatoManuale
Tipi di versioni: SA...8HR48HP4/PS9HPK/S9HP8/PS9HD8/S9HR8/S


- Massa a vuoto
1 070
1 080
1 085
1 090
1 090



- M
assa in ordine di marcia 1 145 1 155 1 160
1 165 1 165


- Massa massima autorizzata a pieno carico
1 5531 585
1 602
1 609
1 625



- Massa totale del treno
(MTRA) con
pendenza del 12%

2 2532 285
2 502 2 509
2 525


- Rimorchio frenato
(nei limiti dell'MTR A) con
pendenza del 12%


700

700
900
900
900



- Rimorchio
frenato *
(con ripor to del carico
nel limite della MTR A) 950
950

1 150

1 150

1 150



- Rimorchio non frenato
570
570
570
570
570



- Peso massimo sul
gancio traino
46
46
46
46
46

I valori dell'MTR A e dei carichi trainabili indicati sono validi per un'altitudine massima di 1000 metri, il carico trainabile menzionato deve essere ridotto
del 10
% ogni 1000 metri supplementari.
Nel caso di un veicolo trainante, è vietato superare la velocità di 100 km/h (rispettare la legislazione vigente nel proprio Paese).
Temperature esterne elevate possono compor tare una riduzione delle prestazioni del veicolo per proteggere il motore; quando la temperatura esterna è
superiore a 37 °C, limitare la massa trainata.
* La massa del rimorchio frenato può essere incrementata, nel limite dell'MTCA, riducendo in proporzione l'MTCA del veicolo trainante. Attenzione: un
veicolo trainante un carico leggero può avere una scarsa tenuta di strada.

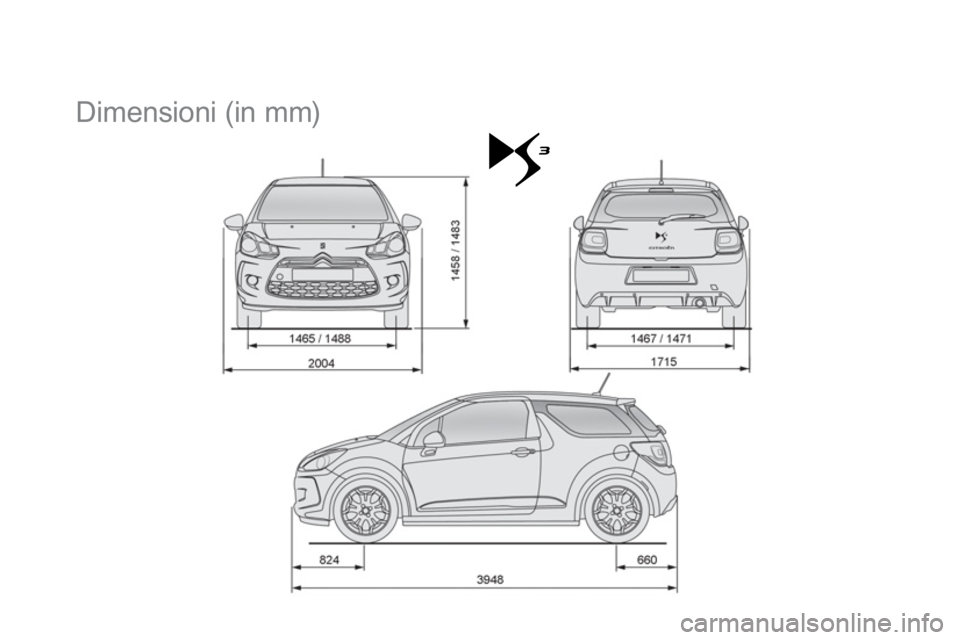

Dimensioni (in mm)

251Caratteristiche tecniche

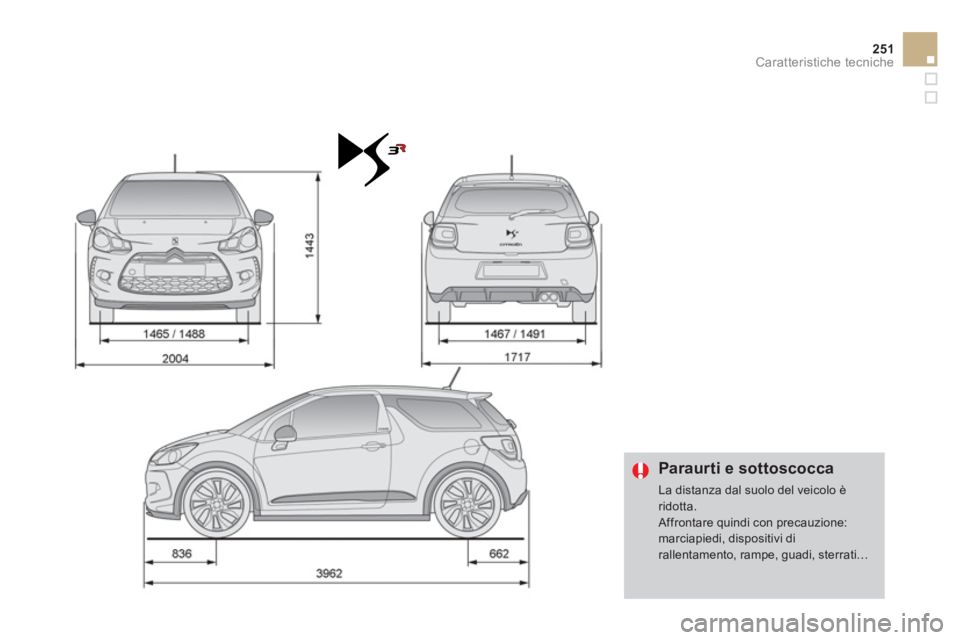

Paraurti e sottoscocca

La distanza dal suolo del veicolo èridotta.
Affrontare quindi con precauzione:
marciapiedi, dispositivi dirallentamento, rampe, guadi, sterrati…

Elementi d'identificazione
A. Numero di telaio nel cofano motoreQuesto numero è inciso sulla carrozzeria vicinoal filtro dell'abitacolo.
B. Numero di telaio sul cruscottoQuesto numero è indicato su un'etichettaincollata e visibile attraverso il parabrezza.
D. Etichetta pneumatici/vernice Questa etichetta è incollata sul montante centrale, lato sinistro.

Le ruote con pneumatici 205/45 R17 non possono essere dotate di catene da neve. Per qualsiasi informazione,rivolgersi alla rete CITROËN o ad un riparatore qualificato.

Una pressione di gonfiaggio insufficiente fa aumentare il consumodi carburante.

Il controllo della pressione di gonfiaggiodeve essere effettuato a freddo ealmeno una volta al mese.
C. Etichetta del costruttore Questo numero è indicato su un'etichetta
autodistruttiva incollata sul montante centrale, lato sinistro.
Comprende i seguenti dati:


- pressioni di gonfiaggio a vuoto e a pieno carico,

- dimensioni dei cerchi e dei pneumatici,

- marche dei pneumatici raccomandate dal
costruttore,

- pressione di gonfiaggio della ruota di scorta,

- riferimento del colore della vernice.

253Caratteristiche tecniche

013
Audio e telematica
Questo capitolo presenta la chiamata d'emergenza o d'assistenza e
tutte le funzionalità degli equipaggiamenti della radionavigazione, come
l'autoradio compatibile MP3, il lettore USB, il kit vivavoce Bluetooth, il
eMyWay con display a colori 16/9, le prese ausiliarie, il sistema audio Hi-Fi.
