Informazioni pratiche

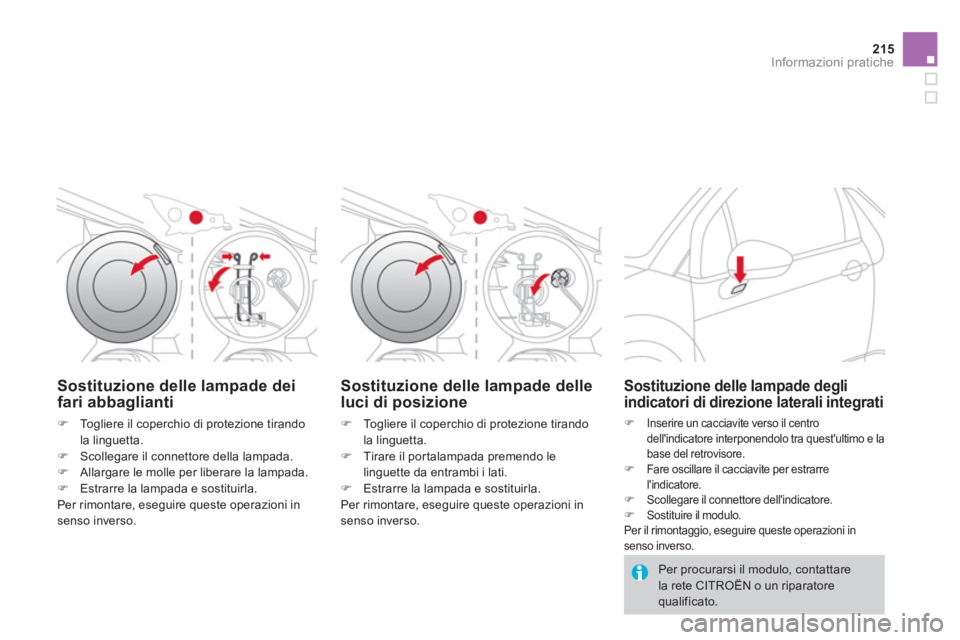

Sostituzione delle lampade dei
fari abbaglianti
)Togliere il coperchio di protezione tirando
la lin
guetta. )Scollegare il connettore della lampada. )Allargare le molle per liberare la lampada. )Estrarre la lampada e sostituirla.
Per rimontare, eseguire queste operazioni in senso inverso.
Sostituzione delle lampade delle luci di posizione
) Togliere il coperchio di protezione tirando
la linguetta.)
Tirare il por talampada premendo le linguette da entrambi i lati. )
Estrarre la lampada e sostituirla. Per rimontare, eseguire queste operazioni insenso inverso.


Sostituzione delle lampade degli
indicatori di direzione laterali integrati
) Inserire un cacciavite verso il centrodell'indicatore interponendolo tra quest'ultimo e labase del retrovisore.)
Fare oscillare il cacciavite per estrarre l'indicatore.)
Scollegare il connettore dell'indicatore. )
Sostituire il modulo.
Per il rimontaggio, eseguire queste operazioni in senso inverso.
Per procurarsi il modulo, contattarela rete CITROËN o un riparatorequalificato.

Per procurarsi il modulo, rivolgersi alla rete CITROËN o ad un riparatore qualificato.In caso di difficoltà nella sostituzione delle lampade, è possibile rivolgersialla rete CITROËN o ad un riparatore qualificato.

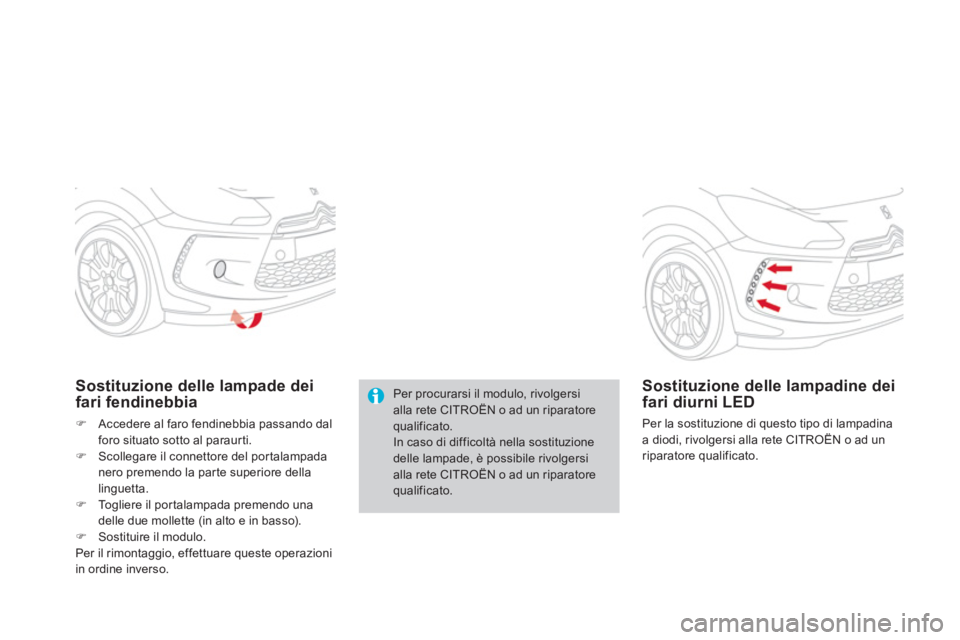

Sostituzione delle lampade dei fari fendinebbia
)Accedere al faro fendinebbia passando dal
foro situato sotto al paraur ti.
)Scollegare il connettore del portalampada nero premendo la par te superiore dellalinguetta.)Togliere il portalampada premendo una
delle due mollette (in alto e in basso).)Sostituire il modulo.
Per il rimontaggio, effettuare queste operazioni
in ordine inverso.
Sostituzione delle lampadine dei
fari diurni LED
Per la sostituzione di questo tipo di lampadina
a diodi, rivolgersi alla rete CITROËN o ad un
riparatore qualificato.

217Informazioni pratiche
1.Luci di stop / di posizione (P21/5W).2.Luci di posizione (P5W).3.Indicatori di direzione (PY21W ambra).4.Fanalino fendinebbia, lato sinistro (PR21W rosso) Luce di retromarcia, lato destro (P21W).

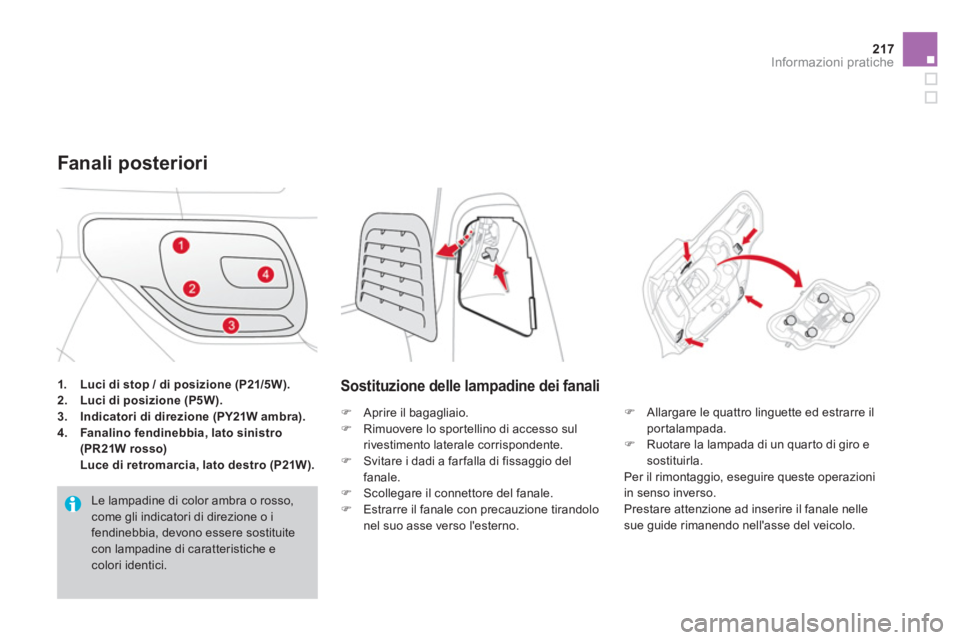

Fanali posteriori
Le lampadine di color ambra o rosso, come gli indicatori di direzione o ifendinebbia, devono essere sostituitecon lampadine di caratteristiche ecolori identici.
Sostituzione delle lampadine dei fanali
) Aprire il bagagliaio. )
Rimuovere lo spor tellino di accesso sul rivestimento laterale corrispondente. )
Svitare i dadi a farfalla di fissaggio delfanale. )
Scollegare il connettore del fanale.)
Estrarre il fanale con precauzione tirandolo
nel suo asse verso l'esterno.
) Allargare le quattro linguette ed estrarre il portalampada.)
Ruotare la lampada di un quarto di giro esostituirla.
Per il rimontaggio, eseguire queste operazioni
in
senso inverso.
Prestare attenzione ad inserire il fanale nelle sue guide rimanendo nell'asse del veicolo.

Sostituzione degli indicatori di direzione (4) e del fanalino
fendinebbia o di retromarcia (5)
)Ruotare di un quarto di giro la lampada e
sostituirla.



Sostituzione delle luci diposizione e di stop a LED (diodi)

Per la sostituzione di questo tipo di lampadine
a diodi, rivolgersi alla rete CITROËN o ad un
riparatore qualificato.

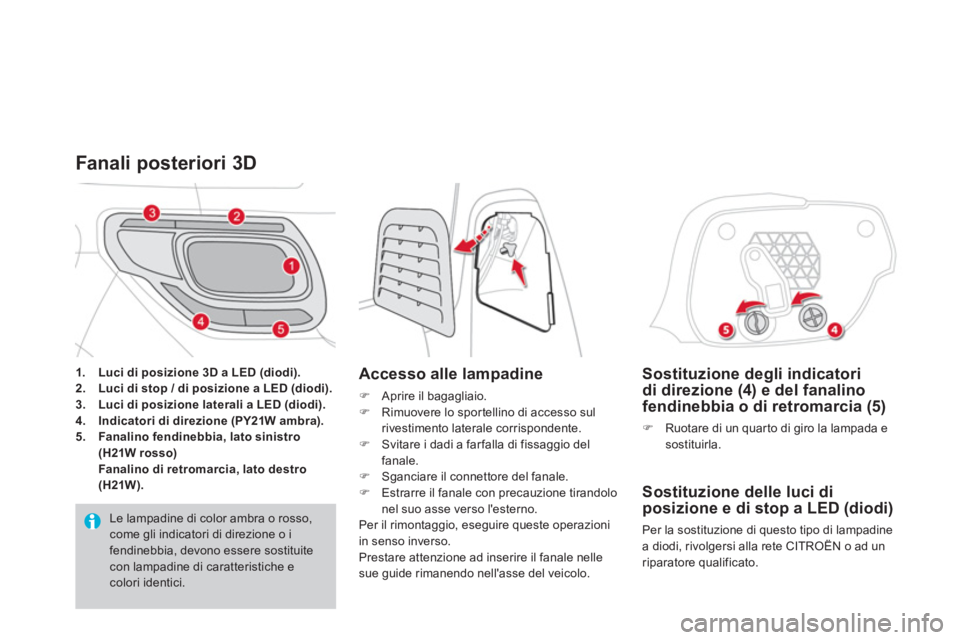

Fanali posteriori 3D


Accesso alle lampadine
)
Aprire il bagagliaio. )
Rimuovere lo spor tellino di accesso sul
rivestimento laterale corrispondente.
) Svitare i dadi a farfalla di fissaggio delfanale. )
Sganciare il connettore del fanale. )
Estrarre il fanale con precauzione tirandolo
nel suo asse verso l'esterno.
Per il rimontaggio, eseguire queste operazioni
in senso inverso.
Prestare attenzione ad inserire il fanale nellesue guide rimanendo nell'asse del veicolo.
1.Luci di posizione 3D a LED (diodi).2.Luci di stop / di posizione a LED (diodi).3.Luci di posizione laterali a LED (diodi).4.Indicatori di direzione (PY21W ambra).
5.
Fanalino fendinebbia, lato sinistro(H21W rosso) Fanalino di retromarcia, lato destro(H21W).

Le lampadine di color ambra o rosso, come gli indicatori di direzione o ifendinebbia, devono essere sostituitecon lampadine di caratteristiche e colori identici.

Informazioni pratiche

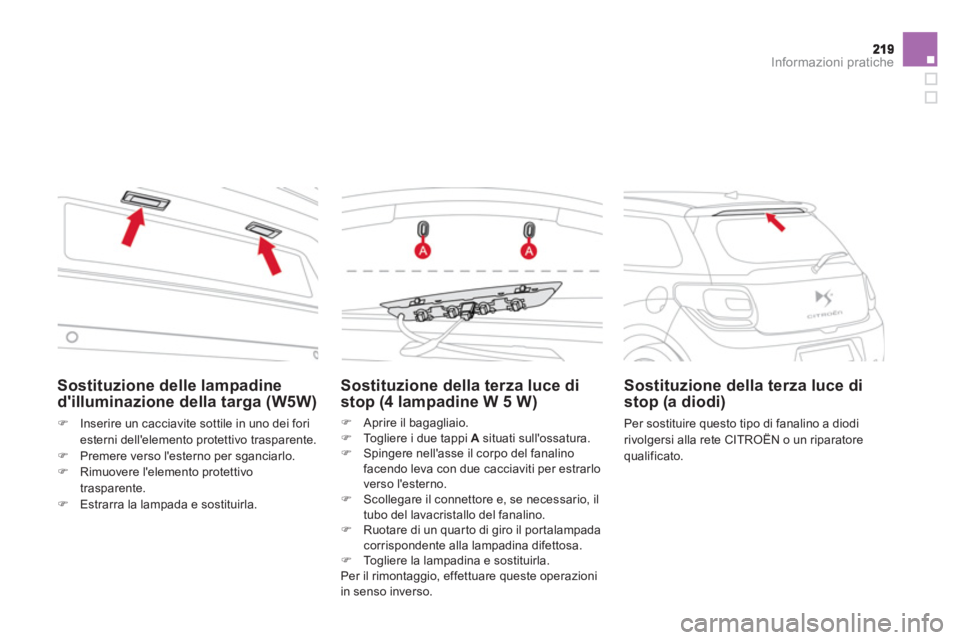

Sostituzione della terza luce di
stop (4 lampadine W 5 W)
) Aprire il bagagliaio. )
Togliere i due tappi Asituati sull'ossatura.)
Spingere nell'asse il corpo del fanalinofacendo leva con due cacciaviti per estrarlo
verso l'esterno. ) Scollegare il connettore e, se necessario, il
tubo del lavacristallo del fanalino. ) Ruotare di un quarto di giro il portalampadacorrispondente alla lampadina difettosa.)
Togliere la lampadina e sostituirla.
Per il rimontaggio, effettuare queste operazioni in senso inverso.




Sostituzione della terza luce di
stop (a diodi)
Per sostituire questo tipo di fanalino a diodi
rivolgersi alla rete CITROËN o un riparatorequalificato.



Sostituzione delle lampadine d'illuminazione della targa (W5W)
)Inserire un cacciavite sottile in uno dei fori
esterni dell'elemento protettivo trasparente. )Premere verso l'esterno per sganciarlo.)Rimuovere l'elemento protettivo
trasparente. )Estrarra la lampada e sostituirla.

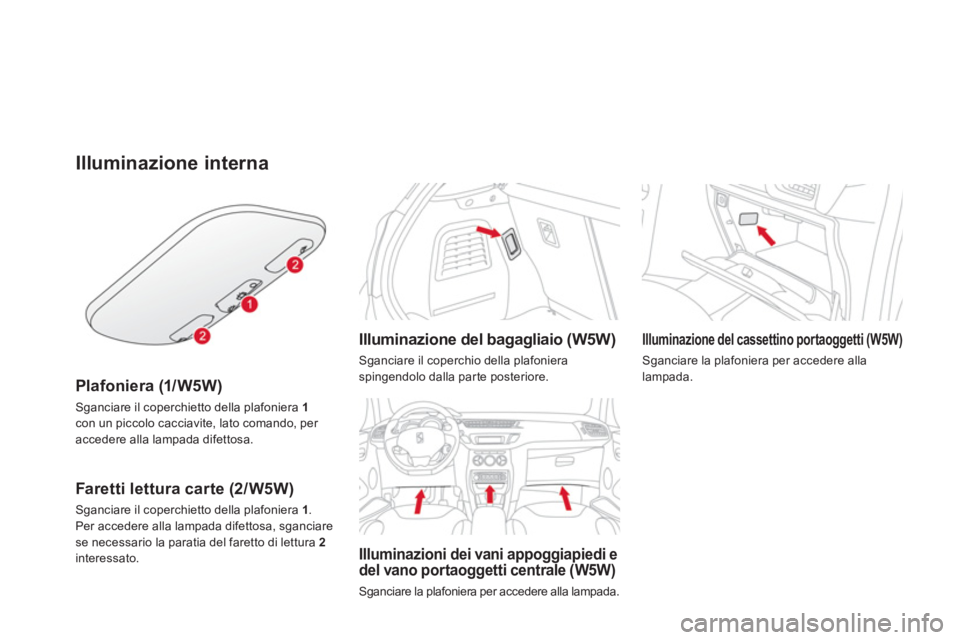

Illuminazione interna
Plafoniera (1/ W5W)
Sganciare il coperchietto della plafoniera 1con un piccolo cacciavite, lato comando, per accedere alla lampada difettosa.

Faretti lettura carte (2/W5W)
Sganciare il coperchietto della plafoniera 1 .
Per accedere alla lampada difettosa, sganciare se necessario la paratia del faretto di lettura 2interessato.



Illuminazione del bagagliaio (W5W)
Sganciare il coperchio della plafoniera
spingendolo dalla par te posteriore.
Illuminazioni dei vani appoggiapiedi e
del vano portaoggetti centrale (W5W)

Sganciare la plafoniera per accedere alla lampada.


Illuminazione del cassettino portaoggetti (W5W)

Sganciare la plafoniera per accedere alla
lampada.

221Informazioni pratiche

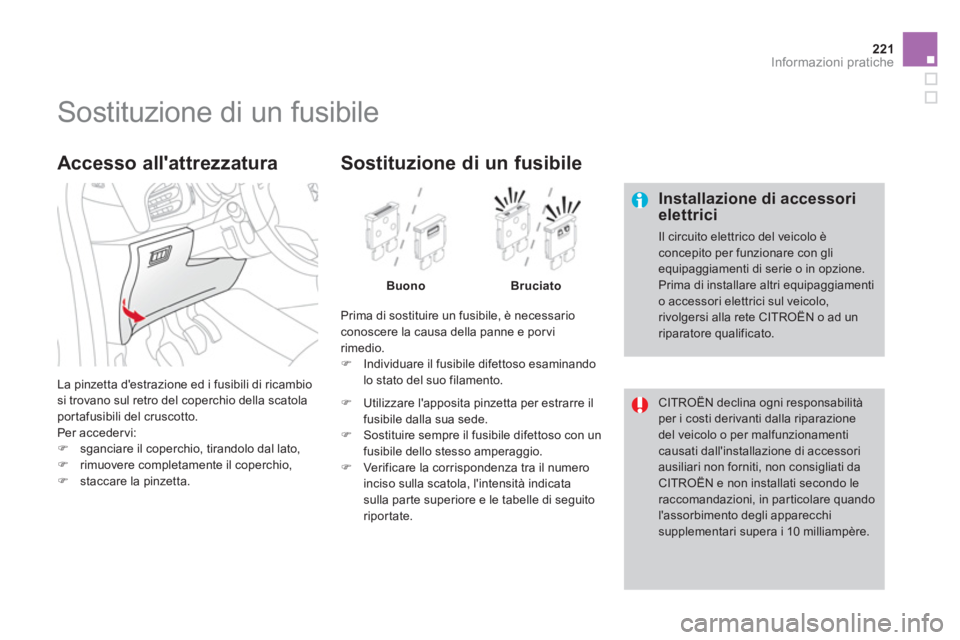

Sostituzione di un fusibile

Installazione di accessori elettrici

Il circuito elettrico del veicolo èconcepito per funzionare con gliequipaggiamenti di serie o in opzione.
Prima di installare altri equipaggiamentio accessori elettrici sul veicolo, rivolgersi alla rete CITROËN o ad un riparatore qualificato.

CITROËN declina ogni responsabilitàper i costi derivanti dalla riparazione
del veicolo o per malfunzionamenti causati dall'installazione di accessoriausiliari non forniti, non consigliati daCITROËN e non installati secondo le raccomandazioni, in particolare quando l'assorbimento degli apparecchisupplementari supera i 10 milliampère. La
pinzetta d'estrazione ed i fusibili di ricambiosi trovano sul retro del coperchio della scatola portafusibili del cruscotto.
Per accedervi:)sganciare il coperchio, tirandolo dal lato, )rimuovere completamente il coperchio, )staccare la pinzetta.


Accesso all'attrezzatura
Prima di sostituire un fusibile, è necessario conoscere la causa della panne e por vi rimedio.)
Individuare il fusibile difettoso esaminandolo stato del suo filamento.
Sostituzione di un fusibile
BuonoBruciato
)
Utilizzare l'apposita pinzetta per estrarre ilfusibile dalla sua sede. )
Sostituire sempre il fusibile difettoso con unfusibile dello stesso amperaggio.)
Ver ificare la corrispondenza tra il numero
inciso sulla scatola, l'intensità indicata sulla par te superiore e le tabelle di seguitoriportate.

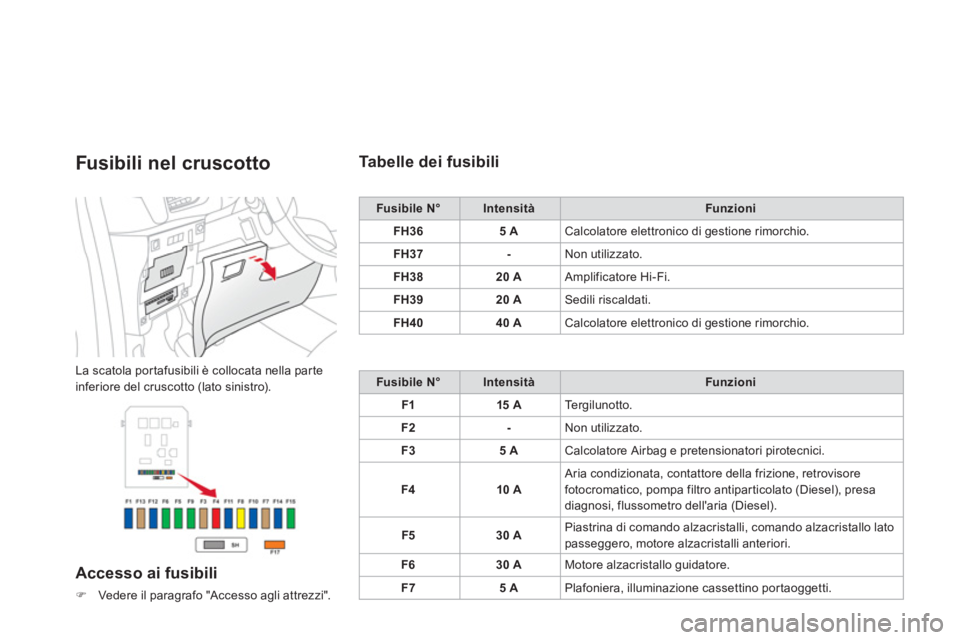

Fusibili nel cruscotto
La scatola portafusibili è collocata nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
)Vedere il paragrafo "Accesso agli attrezzi".



Tabelle dei fusibili
Fusibile N°IntensitàFunzioni
FH3
65 ACalcolatore elettronico di gestione rimorchio.
FH3
7-Non utilizzato.
FH3
820 A Amplificatore Hi-Fi.
FH39
20 ASedili riscaldati.
FH4
040 ACalcolatore elettronico di gestione rimorchio.
Fusibile N°IntensitàFunzioni
F115 ATergilunotto.
F2-Non utilizzato.
F3 5
ACalcolatore Airbag e pretensionatori pirotecnici.
F410 A Aria condizionata, contattore della frizione, retrovisore
fotocromatico, pompa filtro antipar ticolato (Diesel), presa
diagnosi, flussometro dell'aria (Diesel).
F5
30 APiastrina di comando alzacristalli, comando alzacristallo lato passeggero, motore alzacristalli anteriori.
F6
30 AMotore alzacristallo guidatore.
F7 5
APlafoniera, illuminazione cassettino portaoggetti.
