183Guida

Programmazione Anomalia di funzionamento

In caso di malfunzionamento,
all'inserimento della retromarcia,
questa spia si accende sul quadro strumenti, accompagnata da un segnale acustico(bip breve) e da un messaggio sul display
multifunzione. E' possibile attivare o disattivare il sistema
passando attraverso il menu di configurazione
del display multifunzione. Lo stato del sistema è
memorizzato all'interruzione del contatto.
Per ulteriori dettagli sull'accesso al menu
dell'assistenza al parche
ggio, consultare
la rubrica "Configurazione veicolo" o
"Parametri veicolo" corrispondente sul displaymultifunzione.
Il sistema verrà disattivato automaticamente in caso di traino di un rimorchio o di montaggio di un portabicicletta (veicolo equipaggiatodi gancio traino o di por tabiciclettaomologati da CITROËN).
In presenza di cattivo tempo o ininverno, verificare che i sensori non siano ricoperti da fango, brina o neve.

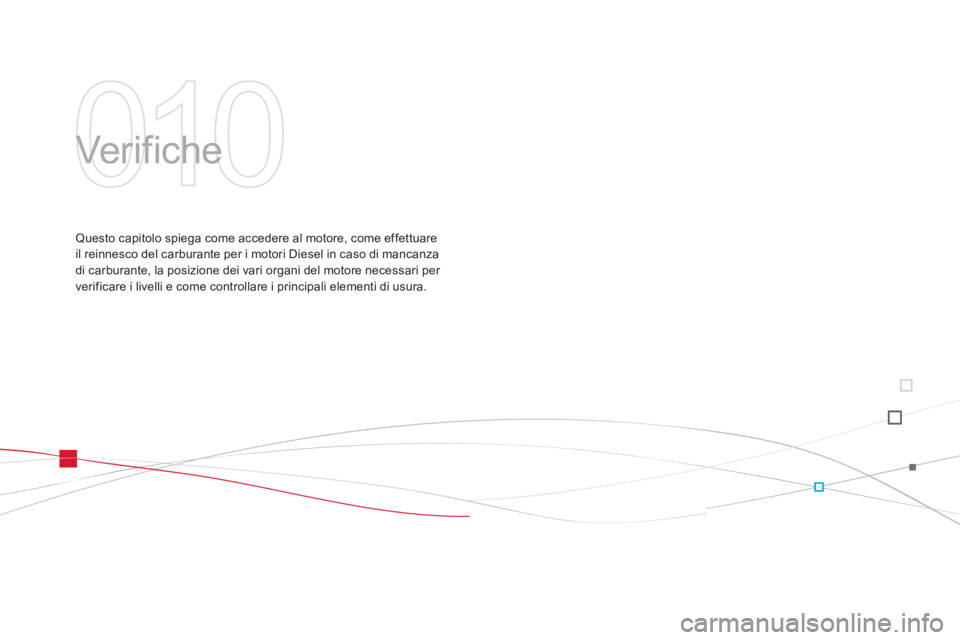

010
Ver i f ic he
Questo capitolo spiega come accedere al motore, come effettuare
il reinnesco del carburante per i motori Diesel in caso di mancanza
di carburante, la posizione dei vari or
gani del motore necessari per
verificare i livelli e come controllare i principali elementi di usura.

TOTAL & CITROËN

187
Ver if iche

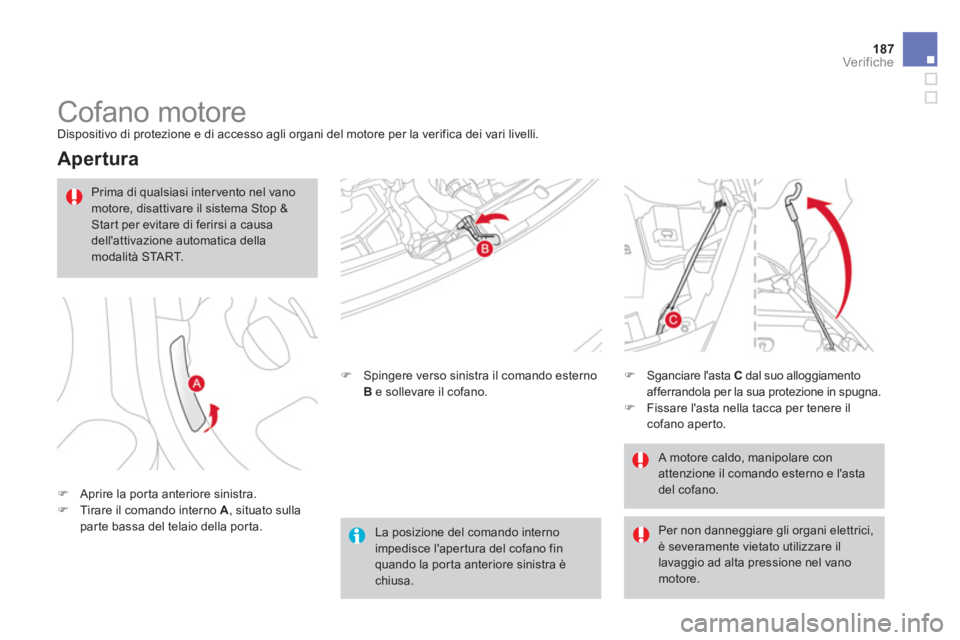

Cofano motore
Dispositivo di protezione e di accesso agli organi del motore per la verifica dei vari livelli.


Apertura
)Aprire la porta anteriore sinistra.)Tirare il comando interno A, situato sulla par te bassa del telaio della por ta.
)
Spingere verso sinistra il comando esternoB
e sollevare il cofano.)
Sganciare l'asta Cdal suo alloggiamento
afferrandola per la sua protezione in spugna. ) Fissare l'asta nella tacca per tenere il cofano aperto.
La posizione del comando internoimpedisce l'aper tura del cofano fin quando la por ta anteriore sinistra è chiusa.

A motore caldo, manipolare con attenzione il comando esterno e l'astadel cofano.
Prima di qualsiasi inter vento nel vano motore, disattivare il sistema Stop & Star t per evitare di ferirsi a causadell'attivazione automatica dellamodalità STA R T.
Per non danneggiare gli organi elettrici,è severamente vietato utilizzare illavaggio ad alta pressione nel vano motore.

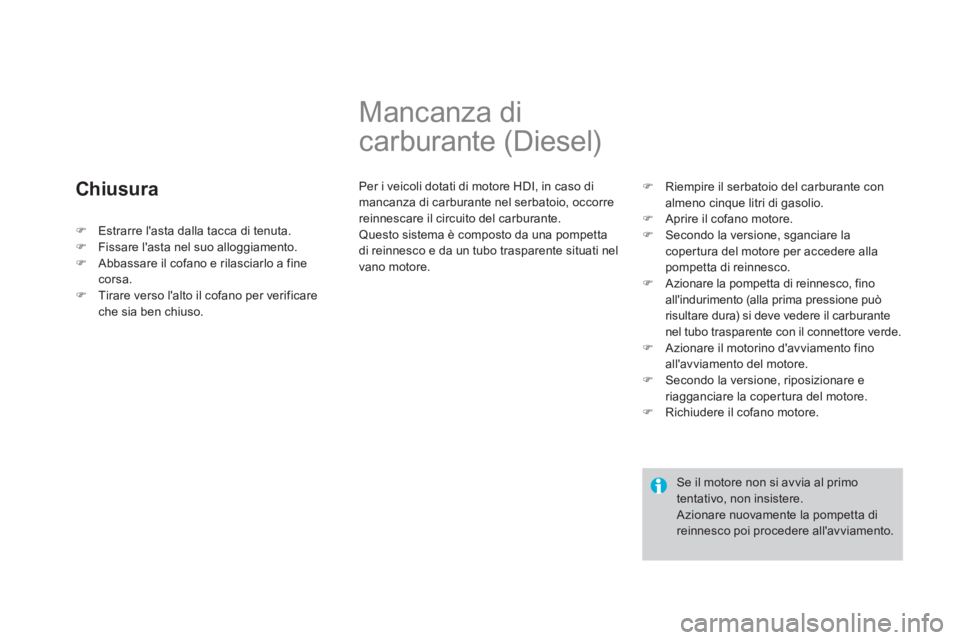

Chiusura








Mancanza di
carburante (Diesel)
Per i veicoli dotati di motore HDI, in caso di
mancanza di carburante nel serbatoio, occorre reinnescare il circuito del carburante.
Questo sistema è composto da una pompetta
di reinnesco e da un tubo trasparente situati nel
vano motore.
)Riempire il serbatoio del carburante con almeno cinque litri di gasolio. )Aprire il cofano motore.)Secondo la versione, sganciare la copertura del motore per accedere alla pompetta di reinnesco.)Azionare la pompetta di reinnesco, finoall'indurimento (alla prima pressione può risultare dura) si deve vedere il carburante nel tubo trasparente con il connettore verde.)Azionare il motorino d'avviamento fino all'avviamento del motore.)Secondo la versione, riposizionare e riagganciare la coper tura del motore.)Richiudere il cofano motore.

Se il motore non si avvia al primo tentativo, non insistere. Azionare nuovamente la pompetta direinnesco poi procedere all'avviamento.
)Estrarre l'asta dalla tacca di tenuta.)Fissare l'asta nel suo alloggiamento.)Abbassare il cofano e rilasciarlo a finecorsa.)Tirare verso l'alto il cofano per verificareche sia ben chiuso.

189Ver if iche

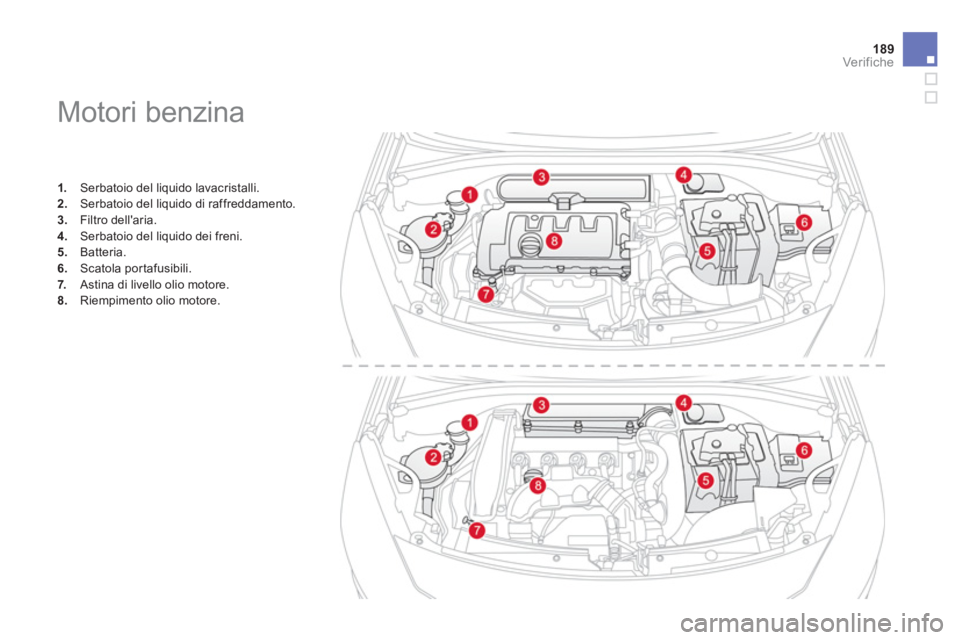

Motori benzina
1.
Serbatoio del liquido lavacristalli. 2.Serbatoio del liquido di raffreddamento.3.Filtro dell'aria.
4.
Serbatoio del liquido dei freni.
5. Batteria.
6.Scatola portafusibili.
7. Astina di livello olio motore.8.Riempimento olio motore.

Motori Diesel
1.
Serbatoio del liquido lavacristalli. 2.
Serbatoio del liquido di raffreddamento.3.
Filtro dell'aria.
4.
Serbatoio del liquido dei freni. 5.
Batteria.
6.Scatola portafusibili.
7. Astina di livello olio motore.8.Riempimento olio motore. 9.
Pompa di reinnesco (sul filtro del gasolio).
