2014 CITROEN BERLINGO MULTISPACE Instrukcja obsługi (in Polish)

127
Przewożenie dzieci
Berlingo-2-VP-papier_pl_Chap04_Securite_ed01-2014
127
BEZPIECZEŃSTWO
4

128
Hak holowniczy
Berlingo-2-VP-papier_pl_Chap05_Accessoire_ed01-2014
Więcej informacji dotyczących
masy pojazdu, znajduje się w
dokumentach administracyjnych
(dowód rejestracyjny, ...) lub w
rozdziale 8, w części "Masy".

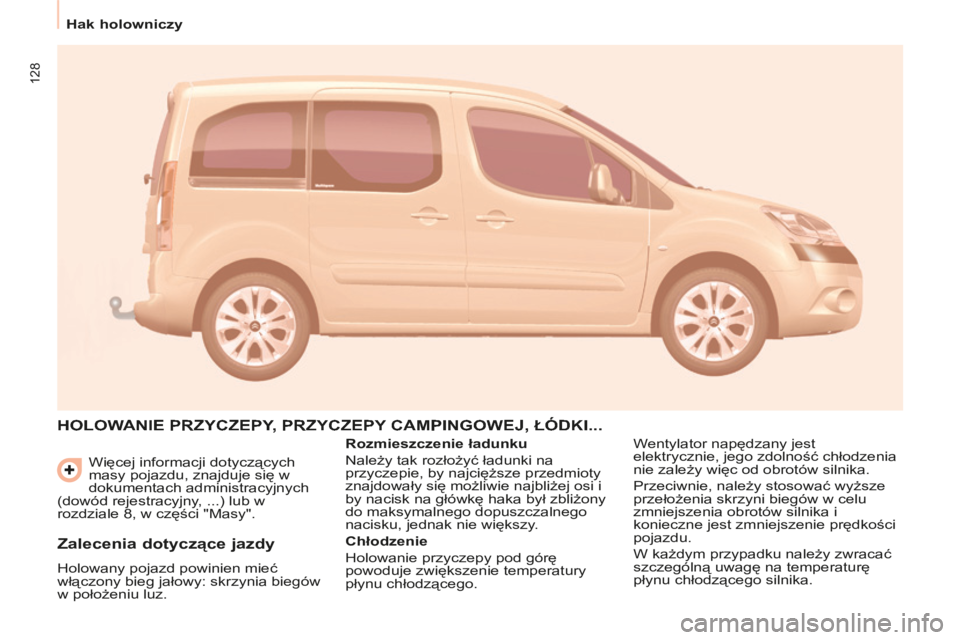

HOLOWANIE PRZYCZEPY, PRZYCZEPY CAMPINGOWEJ, ŁÓDKI...
Rozmieszczenie ładunku
Należy tak rozłożyć ładunki na
przyczepie, by najcięższe przedmioty
znajdowały się możliwie najbliżej osi i
by nacisk na główkę haka był zbliżony
do maksymalnego dopuszczalnego
nacisku, jednak nie większy.
Chłodzenie
Holowanie przyczepy pod górę
powoduje zwiększenie temperatury
płynu chłodzącego. Wentylator napędzany jest
elektrycznie, jego zdolność chłodzenia
nie zależy więc od obrotów silnika.
Przeciwnie, należy stosować wyższe
przełożenia skrzyni biegów w celu
zmniejszenia obrotów silnika i
konieczne jest zmniejszenie prędkości
pojazdu.
W każdym przypadku należy zwracać
szczególną uwagę na temperaturę
płynu chłodzącego silnika.
Zalecenia dotyczące jazdy
Holowany pojazd powinien mieć
włączony bieg jałowy: skrzynia biegów
w położeniu luz.

129
Hak holowniczy
AKCESORIA
5
Berlingo-2-VP-papier_pl_Chap05_Accessoire_ed01-2014
Wskazówki praktyczne
W szczególnych przypadkach, podczas
holowania w wyjątkowo trudnych
warunkach (maksymalne obciążenie
holowane na wzniesieniu w wysokiej
temperaturze otoczenia), silnik
automatycznie ogranicza swoją moc.
W takim przypadku, automatyczne
wyłączenie klimatyzacji umożliwia
odzyskanie mocy silnika. Ogumienie
Sprawdzić ciśnienie w ogumieniu
holującego pojazdu (patrz rozdział 8 w
części "Elementy identyfi kacyjne") i
przyczepy, przestrzegając przy tym
zalecanych wartości ciśnienia. Rozdział 6, część "Poziomy płynów".
W razie zapalenia się
kontrolki temperatury płynu
chłodzącego, należy jak
najszybciej zatrzymać pojazd
i wyłączyć silnik. Hamulce
Podczas holowania wydłuża się
droga hamowania. Należy jechać z
umiarkowaną prędkością, redukować
biegi w odpowiednim czasie, hamować
progresywnie.
Hak holowniczy
Zalecamy stosowanie oryginalnych
haków holowniczych i wiązek
CITROËNA, które przeszły testy
wytrzymałościowe dostosowane do
konstrukcji samochodu; ich montaż
należy powierzyć ASO sieci CITROËN.
W przypadku montażu poza
siecią CITROËNA, montaż musi
być wykonany bezwzględnie z
wykorzystaniem istniejącego
wyposażenia elektrycznego z
tyłu samochodu oraz zgodnie z
zaleceniami producenta.
Zgodnie z ogólnymi zaleceniami
opisanymi powyżej, zwracamy
Państwa uwagę na niebezpieczeństwo
związane z montażem haka
lub wyposażenia elektrycznego
nieposiadającego referencji
Automobiles CITROËN. Montaż
może spowodować usterkę
elektroniki samochodu. Przed ich
montażem, należy skontaktować się z
producentem.
Wiatr boczny
Wrażliwość na wiatr boczny jest
zwiększona. Należy prowadzić
pojazd elastycznie i z umiarkowaną
prędkością.
ABS/ESC
Systemy ABS lub ESC działają jedynie
w samochodzie, a nie w przyczepie.
Pomoc przy parkowaniu tyłem
W przypadku jazdy z przyczepą
system pomocy jest wyłączony.

Wyposażenie
Berlingo-2-VP-papier_pl_Chap05_Accessoire_ed01-2014
130
AKCESORIA
Wszystkie akcesoria i części,
przetestowane i spełniające
wymagania dotyczące niezawodności
i bezpieczeństwa, przystosowane są
do Państwa samochodu. W ofercie
znajduje się duży wybór oryginalnych
części zamiennych.
W ofercie znajdą Państwo również inne
elementy wyposażenia obejmującego
komfort, wyposażenie podróżne oraz
środki konserwacyjne:
Alarm antywłamaniowy, znakowanie
szyb, apteczka, kamizelka odblaskowa,
wspomaganie przy parkowaniu przodem
i tyłem , trójkąt ostrzegawczy,śruby
przeciwkradzieżowe do felg ze stopu
lekkiego ...
Pokrowce dostosowane do foteli
przednich z bocznymi poduszkami
powietrznymi, kanapa, dywanik
gumowy, dywanik wykładzinowy,
łańcuchy śniegowe, żaluzje, bagażnik
rowerowy na klapę bagażnika, ...
Aby nie blokować pedałów:
- należy prawidłowo zamocować dywanik,
- nigdy nie kłaść jednego dywanika na drugim. Radioodtwarzacze, zestaw
głośnomówiący, głośniki, zmieniarka
CD, nawigacja, USB Box, zestaw
wideo...
Bez względu na sprzęt audio i
telematyki dostępny na rynku,
przed montażem wyposażenia
audio, należy zapoznać się
z informacjami dotyczącymi
specyfi kacji i kompatybilności
sprzętu z wyposażeniem seryjnym
zamontowanym w samochodzie.
Szczegółowe informacje na ten
temat można uzyskać w ASO sieci
CITROËN.
Maksymalne obciążenie relingów
dachowych
- Pałąki poprzeczne na relingach
wzdłużnych: 75 kg (pałąki te nie
mogą być montowane na dachu
Modutop). Instalacja nadajników
radiokomunikacyjnych
Przed instalacją nadajników
radiokomunikacyjnych stanowiących
wyposażenie dodatkowe, z użyciem
zewnętrznej anteny samochodowej,
zalecamy skontaktować się z
przedstawicielem marki CITROËN.
W sieci CITROËNA można uzyskać
dane techniczne nadajników (zakres
częstotliwości, maksymalna moc
wyjściowa, pozycja anteny, specjalne
warunki instalacji), które mogą zostać
zamontowane, zgodnie z Dyrektywą o
Kompatybilności Elektromagnetycznej
Sprzętu samochodowego (2004/104/CE).
Przednie osłony przeciwbłotne, tylne
osłony przeciwbłotne, felgi aluminiowe
15/17 cali, obicie nadkoli, kierownica z
pokryciem skórzanym, ...
Płyn spryskiwacza refl ektorów, środki
do czyszczenia i konserwacji wnętrza i
zewnętrznych elementów samochodu,
żarówki zapasowe, ...

Wyposażenie
Berlingo-2-VP-papier_pl_Chap05_Accessoire_ed01-2014
131
AKCESORIA
5
Montaż wyposażenia i
akcesoriów elektrycznych
niezatwierdzonych przez
Automobiles CITROËN, może
spowodować usterkę elektronicznego
systemu samochodu. Prosimy
zwrócić uwagę na tę informację i
skontaktować się z przedstawicielem
Marki, który przedstawi Państwu
gamę zatwierdzonego wyposażenia i
akcesoriów.
W zależności od kraju sprzedaży
samochodu, kamizelka odblaskowa,
trójkąt ostrzegawczy, żarówki
zapasowe są obowiązkowym
wyposażeniem samochodu. Moduł telematyczny "Active Fleet
Data"
Połączony bezpośrednio z sercem
samochodu (sieć multipleksowana:
"Full CAN"), moduł telematyczny
pozwala, za pośrednictwem funkcji
"klucz w dłoni", przekazać w czasie
rzeczywistym następujące informacje:
- przebieg kilometrów,
- liczbę kilometrów do następnego
przeglądu,
- alarmy i usterki (poziom oleju, poziom płynu chłodzącego,
temperatura oleju, temperatura
płynu chłodzącego itp.).
Zarządzający "Flotą" mogą, dzięki
temu, zwiększyć kontrolę nad
samochodami fi rmowymi.
W zależności od kraju, skontaktować
się z ASO sieci CITROËN, aby
uzyskać szczegółowe informacje.

TOTAL & CITROËN
Partnerstwo dla uzyskania optymalnych
osiągów i ochrony środowiska
Innowacja w służbie optymalnych
osiągów
Od ponad 40 lat działy badawczo-
rozwojowe fi rmy TOTAL przygotowują dla
CITROËNA oleje i smary odpowiadające
wymaganiom ostatnich innowacji
technicznych stosowanych w samochodach
marki CITROËN, wykorzystywane zarówno
do celów wyczynowych, jak i w codziennym
użytkowaniu.
Daje to Państwu pewność uzyskania
najlepszych osiągów silnika.
Optymalna ochrona silnika
Wykonując przeglądy
samochodu CITROËN z
wykorzystaniem olejów i smarów
TOTAL, zwiększają Państwo
trwałość i osiągi silnika, chroniąc
jednocześnie środowisko
naturalne. poleca

133
Otwieranie pokrywy silnika
KONTROLE
6
Berlingo-2-VP-papier_pl_Chap06_Verifi cation_ed01-2014
OTWIERANIE POKRYWY SILNIKA
Podpórka pokrywy silnika
Zamocować podpórkę w gnieździe,
zaznaczonym na blasze po lewej
stronie samochodu, aby utrzymać
pokrywę w otwartym położeniu.
Przed zamknięciem pokrywy, wpiąć
podpórkę na swoje miejsce, bez
dużego nacisku.
Od zewnątrz
Podnieść lekko pokrywę i wsunąć pod
spód rękę, dłonią do dołu, aby dostać
się do łopatki.
Popchnąć ręką łopatkę w lewo.
Otworzyć pokrywę.
Od wewnątrz
Pociągnąć do siebie dźwignię,
znajdującą się pod deską rozdzielczą.
Pokrywa silnika jest odryglowana.
Zamykanie
Opuścić pokrywę i puścić ją
w końcowej fazie. Sprawdzić
zablokowanie pokrywy.
Nie otwierać pokrywy przy silnym
wietrze.

Pod pokrywą silnika
Berlingo-2-VP-papier_pl_Chap06_Verifi cation_ed01-2014
134
SILNIK BENZYNOWY
1. Zbiornik spryskiwacza przedniej szyby.
2. Skrzynka bezpieczników.
3. Zbiornik płynu chłodzącego silnika.
4. Zbiornik płynu hamulcowego i do sprzęgła.
5. Filtr powietrza.
6. Ręczny wskaźnik poziomu oleju.
7. Wlew oleju silnikowego.
8. Zbiornik płynu układu kierowniczego ze wspomaganiem.
Końcówki akumulatora:
+ Punkt metalowy dodatni.
- Punkt metalowy ujemny (masa). Podczas wykonywania czynności pod
pokrywą silnika należy być bardzo
ostrożnym.
