2014 Alfa Romeo Giulietta Manual do proprietário (in Portuguese)

Luzes diurnas (D.R.L.)
Esta função permite activar/desactivar
as luzes diurnas.
Para activar ou desactivar esta função,
proceder como indicado a seguir:
❒premir brevemente o botão
SET/
, o display visualiza um
submenu;
❒premir brevemente o botão
SET/, o ecrã visualiza de modo
intermitente "On" ou "Off", em função
do definido anteriormente;
❒premir o botão "
"ou"
"
para efectuar a escolha;
❒premir o botão SET/
brevemente
para regressar ao ecrã do submenu
ou continuamente para regressar
ao ecrã do menu principal sem
memorizar;
❒premir novamente o botão SET/
de forma contínua para regressar ao
ecrã normal ou ao menu principal,
dependendo do ponto em que se
encontra no menu.Luzes adaptativas AFS
(Adaptive Frontlight
System)
(para versões/mercados, onde previsto)
Esta função permite ativar/desativar
as luzes adaptativas AFS (Adaptive
Frontlight System).
Para activar ou desactivar esta função,
proceder do seguinte modo:
❒premir brevemente o botão
SET/
, o display visualiza um
submenu;
❒premir brevemente o botão
SET/, o ecrã visualiza de modo
intermitente "On" ou "Off", em função
do definido anteriormente;
❒premir o botão "
"ou"
" para
efetuar a escolha;
❒premir o botão SET/brevemente
para regressar ao ecrã do submenu
ou continuamente para regressar
ao ecrã do menu principal sem
memorizar;
❒premir novamente o botão SET/
de forma contínua para regressar ao
ecrã normal ou ao menu principal,
dependendo do ponto em que se
encontra no menu.Luzes de cortesia
(Activação/
desactivação
"Greeting lights")
(para versões/mercados, onde previsto)
Esta função permite, na abertura de
portas ou da bagageira pelo
telecomando, o acendimento durante
25 segundos das luzes de presença e a
luz de matrícula e das luzes dos
plafoniers internos, com as seguintes
excepções:
❒interrupção após 5 segundos após o
fecho da porta
❒interrupção após um bloqueio do
telecomando
❒interrupção após um bloqueio ou
acção com o telecomando
Para activar ou desactivar esta função,
proceder do seguinte modo:
❒premir brevemente o botão
SET/
, o ecrã apresenta de modo
intermitente "On" ou "Off", em
função do definido anteriormente;
❒premir o botão "
"ou"
"
para efectuar a escolha;
❒premir o botão SET/
brevemente
para regressar ao ecrã de menu ou
com pressão prolongada para
regressar ao ecrã normal sem
memorizar.
101

Saída do Menu
Última função que fecha o ciclo de
definições enumeradas no ecrã menu.
Premir brevemente o botão SET/
,
o display regressa ao ecrã normal
sem memorizar.
Ao premir o botão
, o display
regressa à primeira opção do menu.
102

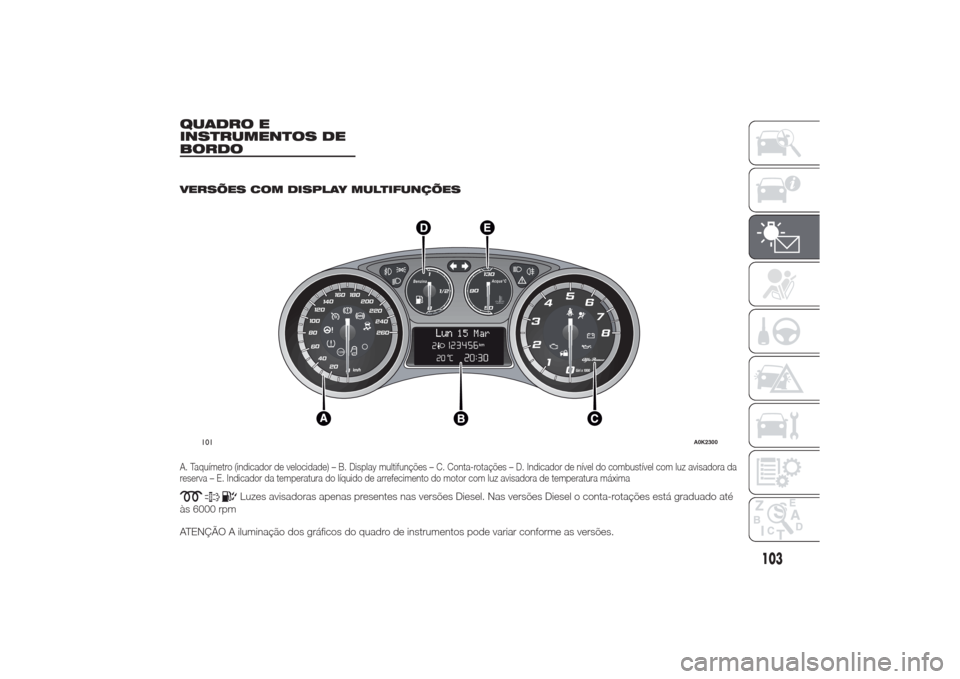

CONHECIMENTO DO QUADRO DE INSTRUMENTOS

QUADRO E
INSTRUMENTOS DE
BORDO
.
VERSÕES COM DISPLAY MULTIFUNÇÕESA. Taquímetro (indicador de velocidade) – B. Display multifunções – C. Conta-rotações – D. Indicador de nível do combustível com luz avisadora da
reserva – E. Indicador da temperatura do líquido de arrefecimento do motor com luz avisadora de temperatura máxima
Luzes avisadoras apenas presentes nas versões Diesel. Nas versões Diesel o conta-rotações está graduado até
às 6000 rpm
ATENÇÃO A iluminação dos gráficos do quadro de instrumentos pode variar conforme as versões.
.
260 240220 200 180 160
140
100120
80
60
40
20
0
120
0Giri x 1000
2
1 345
6
7
8
011/2
Benzina
50130Acqua°C
90
Lun
15 Mar
Lun
101
A0K2300
103

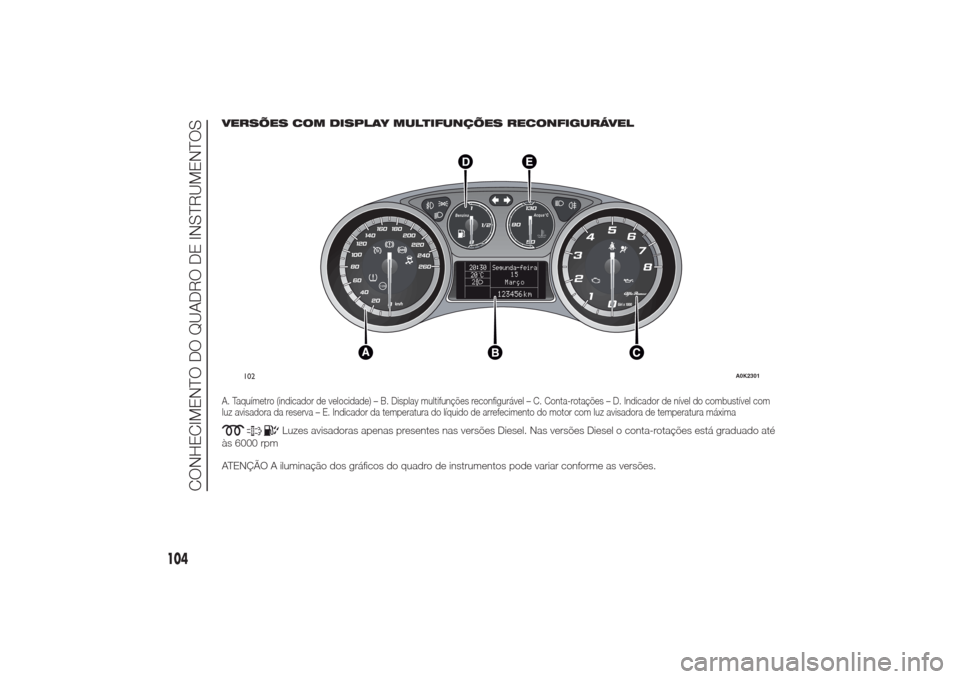

VERSÕES COM DISPLAY MULTIFUNÇÕES RECONFIGURÁVELA. Taquímetro (indicador de velocidade) – B. Display multifunções reconfigurável – C. Conta-rotações – D. Indicador de nível do combustível com
luz avisadora da reserva – E. Indicador da temperatura do líquido de arrefecimento do motor com luz avisadora de temperatura máxima
Luzes avisadoras apenas presentes nas versões Diesel. Nas versões Diesel o conta-rotações está graduado até
às 6000 rpm
ATENÇÃO A iluminação dos gráficos do quadro de instrumentos pode variar conforme as versões.
260 240220 200 180 160
140
100120
80
60
40
20
0
120
0Giri x 1000
2
1 345
6
7
8
011/2
Benzina
50130Acqua°C
90
20:30
20 C°2
Segunda-feira
15
Março123456 km
ç
102
A0K2301
104
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

TAQUÍMETRO
(INDICADOR DE
VELOCIDADE)
Assinala a velocidade do veículo
CONTA-ROTAÇÕES
Assinala o número de rotações do
motor
INDICADOR DE NÍVEL DO
COMBUSTÍVEL
O ponteiro indica a quantidade de
combustível presente no depósito.
A luz avisadora no indicador acende-se
quando no depósito existem apenas
8 a 10 litros de combustível; neste
caso, efectuar o reabastecimento o
mais rápido possível.
Não viajar com o depósito quase vazio:
as eventuais faltas de alimentação
podem danificar o catalisador.INDICADOR DA
TEMPERATURA DO
LÍQUIDO DE
ARREFECIMENTO DO
MOTOR
O ponteiro indica a temperatura do
líquido de refrigeração do motor e
começa a fornecer indicações quando
a temperatura do líquido ultrapassa
os 50°C, aproximadamente.
No normal uso do veículo o ponteiro
pode posicionar-se nas diversas
posições dentro do arco de indicação
em relação às condições de uso do
veículo.
O acendimento da luz avisadora indica
o aumento excessivo da temperatura
do líquido de arrefecimento; neste
caso, desligar o motor e contactar a
Rede de Assistência Alfa Romeo.
TRIP COMPUTER
EM BREVE
O "Trip computer" permite visualizar,
com a chave de arranque na posição
MAR, as grandezas relativas ao
estado de funcionamento do veículo.
Esta função é caracteriza-se por
duas memórias separadas,
denominadas "Trip A" e "Trip B", nas
quais são registados os dados das
"missões completas" do veículo
(viagens), de modo independente
uns dos outros.
Ambas as memórias podem ser
reiniciadas: reset - início de uma nova
missão.
O “Trip A” permite a visualização da
seguinte informação:
❒Autonomia
❒Distância percorrida
❒Consumo médio
❒Consumo instantâneo
❒Velocidade média
❒Tempo de viagem (duração da
condução).
105

O "Trip B" permite a visualização dos
seguintes valores:
❒Distância percorrida B
❒Consumo médio B
❒Velocidade média B
❒Tempo de viagem B (duração da
condução).
O "Trip B" é uma função que se pode
excluir (ver o parágrafo "Activação
do Trip B"). Os valores "Autonomia" e
"Consumo instantâneo" não podem ser
repostos a zero.
GRANDEZAS
VISUALIZADAS
Autonomia
Indica a distância que ainda pode ser
percorrida com o combustível presente
no depósito, partindo do princípio
que se prossegue a marcha mantendo
o mesmo tipo de condução.
No display aparece a indicação “----”
quando se verificam os seguintes
eventos:
❒valor de autonomia inferior a 50 km
(ou 30 mi)
❒em caso de paragem do veículo com
o motor ligado por um tempo
prolongado.ATENÇÃO A variação do valor de
autonomia pode ser influenciada por
diversos factores: estilo de condução
(consultar o parágrafo "Estilo de
condução" no capítulo "Arranque e
condução"), tipo de percurso
(auto-estrada, urbano, montanha, etc.),
condições de utilização do veículo
(carga transportada, pressão dos
pneus, etc...). Assim, a programação
de uma viagem deve ter em conta
o descrito.
Distância percorrida
Indica a distância percorrida desde o
início da nova missão.
Consumo médio
Representa a média indicativa dos
consumos desde o início da nova
missão.
Consumo instantâneo
Exprime a variação, actualizada
constantemente, de consumo do
combustível. Em caso de
estacionamento do veículo com o
motor ligado no display é apresentada
a indicação “----”.Velocidade média
Representa o valor médio da
velocidade do veículo em função do
tempo total decorrido desde o início da
nova missão.
Tempo de viagem
Tempo decorrido desde o início da
nova missão.
VISUALIZAÇÕES NO
DISPLAY
Sempre que é visualizada uma medida,
no ecrã são visualizadas as seguintes
informações:
❒ícone animado na parte superior fig.
103;
❒a palavra "Trip" (ou "Trip A" ou "Trip
B") (B);
103
A0K2011
106
CONHECIMENTO DO QUADRO DE INSTRUMENTOS

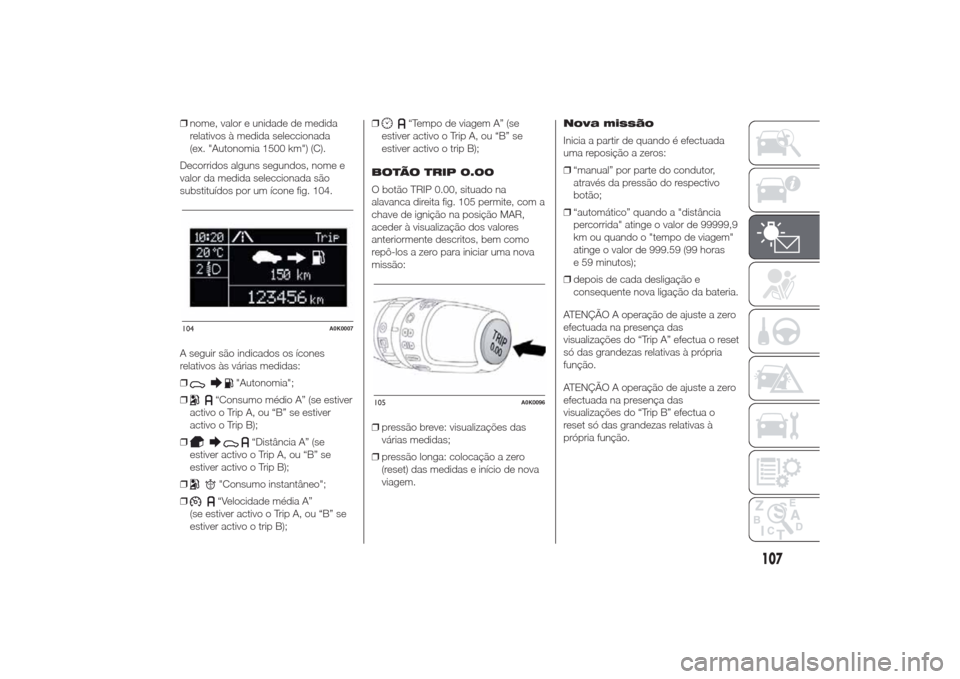

❒nome, valor e unidade de medida
relativos à medida seleccionada
(ex. "Autonomia 1500 km") (C).
Decorridos alguns segundos, nome e
valor da medida seleccionada são
substituídos por um ícone fig. 104.
A seguir são indicados os ícones
relativos às várias medidas:
❒
"Autonomia";
❒
“Consumo médio A” (se estiver
activo o Trip A, ou “B” se estiver
activo o Trip B);
❒
“Distância A” (se
estiver activo o Trip A, ou “B” se
estiver activo o Trip B);
❒
"Consumo instantâneo";
❒“Velocidade média A”
(se estiver activo o Trip A, ou “B” se
estiver activo o trip B);❒
“Tempo de viagem A” (se
estiver activo o Trip A, ou “B” se
estiver activo o trip B);
BOTÃO TRIP 0.00
O botão TRIP 0.00, situado na
alavanca direita fig. 105 permite, com a
chave de ignição na posição MAR,
aceder à visualização dos valores
anteriormente descritos, bem como
repô-los a zero para iniciar uma nova
missão:
❒pressão breve: visualizações das
várias medidas;
❒pressão longa: colocação a zero
(reset) das medidas e início de nova
viagem.Nova missão
Inicia a partir de quando é efectuada
uma reposição a zeros:
❒“manual” por parte do condutor,
através da pressão do respectivo
botão;
❒“automático” quando a "distância
percorrida" atinge o valor de 99999,9
km ou quando o "tempo de viagem"
atinge o valor de 999.59 (99 horas
e 59 minutos);
❒depois de cada desligação e
consequente nova ligação da bateria.
ATENÇÃO A operação de ajuste a zero
efectuada na presença das
visualizações do “Trip A” efectua o reset
só das grandezas relativas à própria
função.
ATENÇÃO A operação de ajuste a zero
efectuada na presença das
visualizações do “Trip B” efectua o
reset só das grandezas relativas à
própria função.
104
A0K0007
105
A0K0096
107

Procedimento de início
da viagem
Com a chave de arranque na posição
MAR, efectuar a reposição a zero
(reset) premindo continuamente
o botão TRIP 0.00 durante mais de 2
segundos.Saída do Trip
Sai-se automaticamente da função Trip
quando se visualizam todas as
medidas ou se mantém premido o
botão SET/
durante mais de
1 segundo.
108
