Luces de cortesía
(Activación/desactivación
“Greeting lights”)
(para versiones/países, donde esté
previsto)
Esta función permite, al abrir las puertas o
el maletero, mediante el mando a
distancia, encender durante unos 25
segundos las luces de posición, la luz de
la matrícula y las luces de los plafones
interiores, con las siguientes excepciones:❒interrupción transcurridos 5
segundos desde el cierre de puertas
❒interrupción después del bloqueo
mediante mando a distancia
❒interrupción después de un bloqueo
o una acción mediante el mando a
distancia
Para activar o desactivar esta función,
proceder del siguiente modo:❒pulsar brevemente el botón
SET/
, en la pantalla se muestra
"On" u "Off" en modo intermitente, en
función de la configuración realizada
anteriormente;
❒pulsar el botón "
"o"
"
para efectuar la selección;
❒pulsar el botón SET/
con una
presión corta para volver a la pantalla
del menú, o bien pulsar el botón
con una presión larga para volver a la
pantalla estándar sin guardar.
Salida del menú
Última función que cierra el ciclo de
configuraciones que aparecen en
la pantalla del menú.
Pulsar brevemente el botón SET/
,la
pantalla vuelve a la página estándar sin
guardar.
Pulsando el botón
la pantalla vuelve
a la primera opción del menú.
101

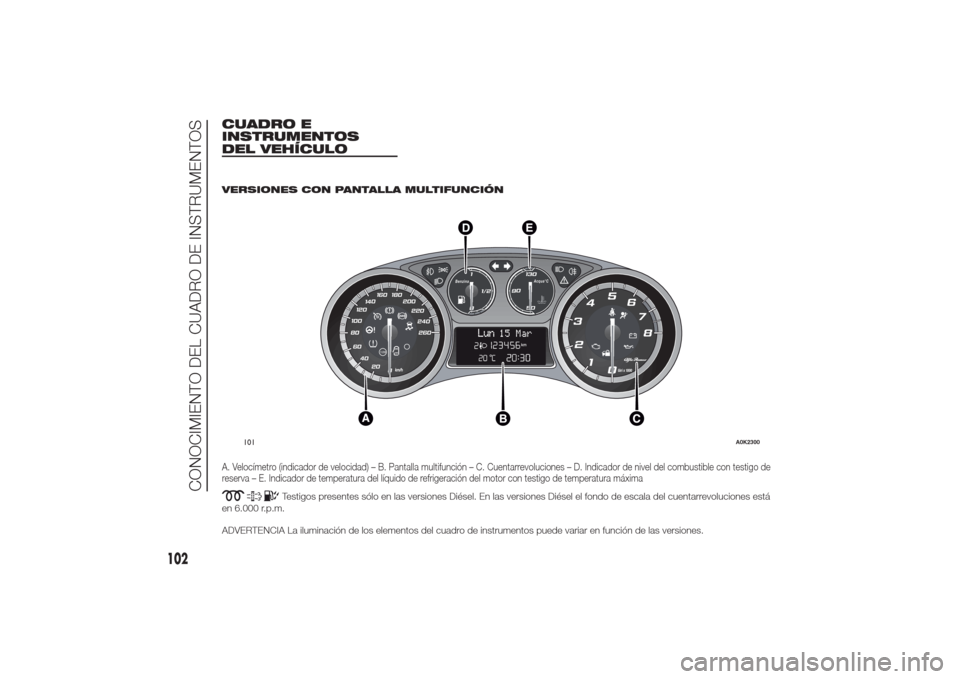

CUADRO E
INSTRUMENTOS
DEL VEHÍCULO
.
VERSIONES CON PANTALLA MULTIFUNCIÓNA. Velocímetro (indicador de velocidad) – B. Pantalla multifunción – C. Cuentarrevoluciones – D. Indicador de nivel del combustible con testigo de
reserva – E. Indicador de temperatura del líquido de refrigeración del motor con testigo de temperatura máxima
Testigos presentes sólo en las versiones Diésel. En las versiones Diésel el fondo de escala del cuentarrevoluciones está
en 6.000 r.p.m.
ADVERTENCIA La iluminación de los elementos del cuadro de instrumentos puede variar en función de las versiones.
.
260 240220 200 180 160
140
100120
80
60
40
20
0
120
0Giri x 1000
2
1 345
6
7
8
011/2
Benzina
50130Acqua°C
90
Lun
15 Mar
Lun
101
A0K2300
102

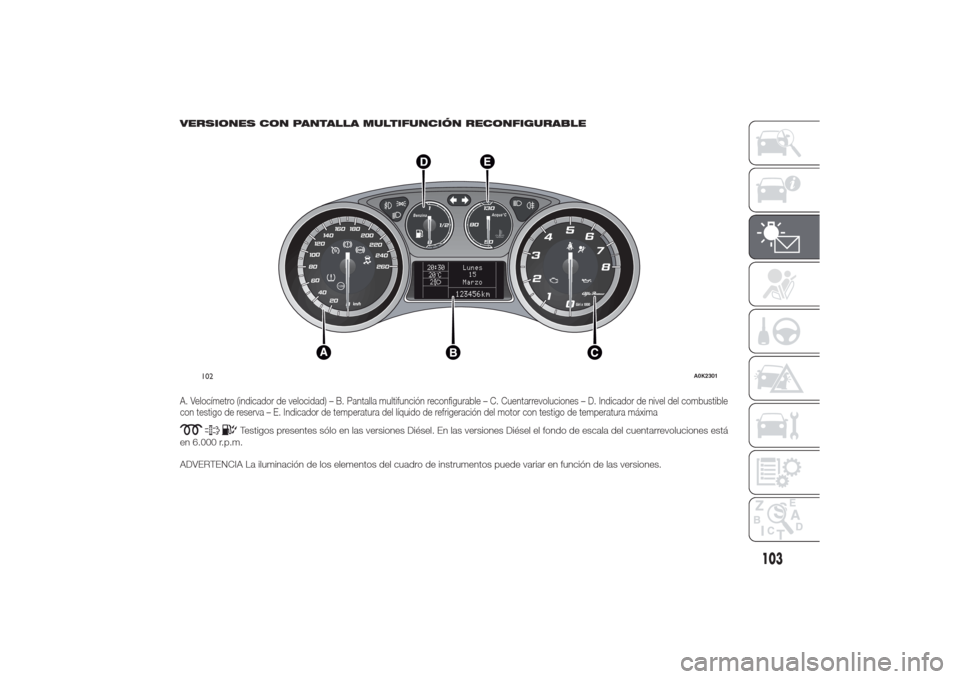

CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

VERSIONES CON PANTALLA MULTIFUNCIÓN RECONFIGURABLEA. Velocímetro (indicador de velocidad) – B. Pantalla multifunción reconfigurable – C. Cuentarrevoluciones – D. Indicador de nivel del combustible
con testigo de reserva – E. Indicador de temperatura del líquido de refrigeración del motor con testigo de temperatura máxima
Testigos presentes sólo en las versiones Diésel. En las versiones Diésel el fondo de escala del cuentarrevoluciones está
en 6.000 r.p.m.
ADVERTENCIA La iluminación de los elementos del cuadro de instrumentos puede variar en función de las versiones.
260 240220 200 180 160
140
100120
80
60
40
20
0
120
0Giri x 1000
2
1 345
6
7
8
011/2
Benzina
50130Acqua°C
90
20:30
20 C°2
Lunes
15
Marzo123456 km
102
A0K2301
103

VELOCÍMETRO
(INDICADOR DE
VELOCIDAD)
Indica la velocidad del vehículo
CUENTARREVOLUCIONES
Indica el número de revoluciones del
motor
INDICADOR DEL NIVEL DE
COMBUSTIBLE
La aguja indica la cantidad de combustible
presente en el depósito.
El testigo en el indicador se enciende
cuando quedan de8a10litros de
combustible en el depósito; en ese caso,
repostar lo antes posible.
No viajar con el depósito de combustible
casi vacío: la falta de alimentación podría
dañar el catalizador.INDICADOR DE LA
TEMPERATURA DEL
LÍQUIDO DE
REFRIGERACIÓN DEL
MOTOR
La aguja indica la temperatura del líquido
de refrigeración del motor y empieza a
avisar cuando la temperatura del líquido
supera aproximadamente los 50°C.
Durante el funcionamiento normal del
vehículo, la aguja puede moverse en
distintas posiciones dentro del espacio de
indicación según las condiciones de
empleo del vehículo.
El encendido del testigo indica el aumento
excesivo de la temperatura del líquido de
refrigeración; en este caso, apagar el
motor y acudir a la Red de Asistencia Alfa
Romeo.
ORDENADOR DE
VIAJE
EN BREVE
El "Ordenador de viaje" permite
visualizar, con la llave de contacto en
posición MAR, los valores relativos
al estado de funcionamiento del
vehículo.
Esta función incluye dos memorias
separadas denominadas "Trip A" y "Trip
B", en las que se registran los datos
de los "viajes completos" del vehículo
de modo independiente uno del otro.
Ambas memorias pueden ponerse
a cero: reset - inicio de un nuevo viaje.
El "Trip A" permite visualizar los siguientes
valores:❒Autonomía
❒Distancia recorrida
❒Consumo medio
❒Consumo instantáneo
❒Velocidad media
❒Tiempo de viaje (tiempo de
conducción).
104
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

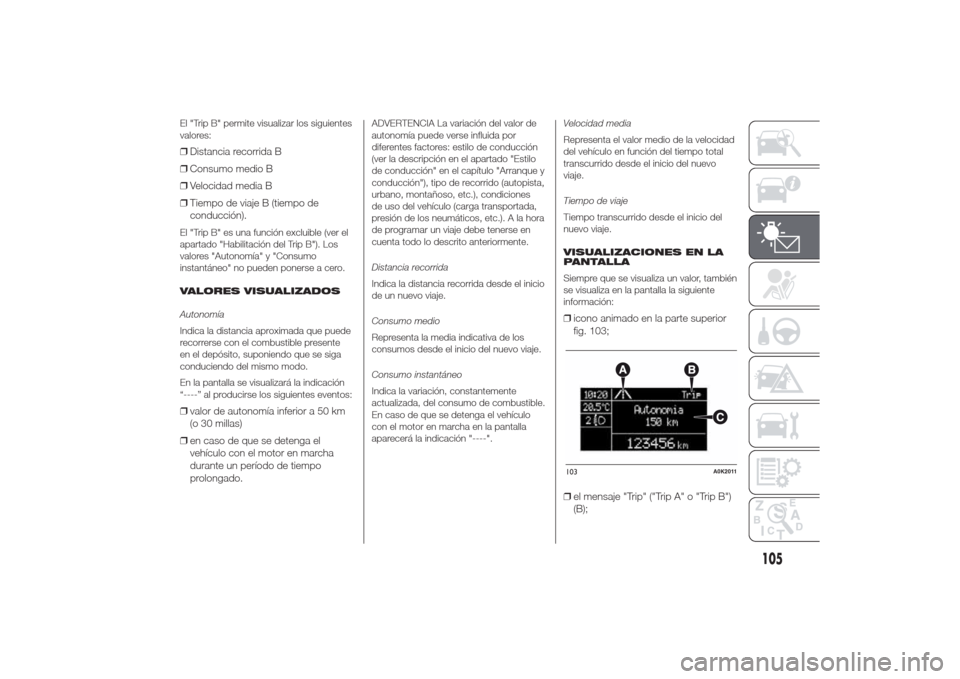

El "Trip B" permite visualizar los siguientes
valores:❒Distancia recorrida B
❒Consumo medio B
❒Velocidad media B
❒Tiempo de viaje B (tiempo de
conducción).El "Trip B" es una función excluible (ver el
apartado "Habilitación del Trip B"). Los
valores "Autonomía" y "Consumo
instantáneo" no pueden ponerse a cero.
VALORES VISUALIZADOS
Autonomía
Indica la distancia aproximada que puede
recorrerse con el combustible presente
en el depósito, suponiendo que se siga
conduciendo del mismo modo.
En la pantalla se visualizará la indicación
“----” al producirse los siguientes eventos:❒valor de autonomía inferior a 50 km
(o 30 millas)
❒en caso de que se detenga el
vehículo con el motor en marcha
durante un período de tiempo
prolongado.
ADVERTENCIA La variación del valor de
autonomía puede verse influida por
diferentes factores: estilo de conducción
(ver la descripción en el apartado "Estilo
de conducción" en el capítulo "Arranque y
conducción"), tipo de recorrido (autopista,
urbano, montañoso, etc.), condiciones
de uso del vehículo (carga transportada,
presión de los neumáticos, etc.). A la hora
de programar un viaje debe tenerse en
cuenta todo lo descrito anteriormente.
Distancia recorrida
Indica la distancia recorrida desde el inicio
de un nuevo viaje.
Consumo medio
Representa la media indicativa de los
consumos desde el inicio del nuevo viaje.
Consumo instantáneo
Indica la variación, constantemente
actualizada, del consumo de combustible.
En caso de que se detenga el vehículo
con el motor en marcha en la pantalla
aparecerá la indicación "----".Velocidad media
Representa el valor medio de la velocidad
del vehículo en función del tiempo total
transcurrido desde el inicio del nuevo
viaje.
Tiempo de viaje
Tiempo transcurrido desde el inicio del
nuevo viaje.
VISUALIZACIONES EN LA
PANTALLA
Siempre que se visualiza un valor, también
se visualiza en la pantalla la siguiente
información:
❒icono animado en la parte superior
fig. 103;
❒el mensaje "Trip" ("Trip A" o "Trip B")
(B);103
A0K2011
105

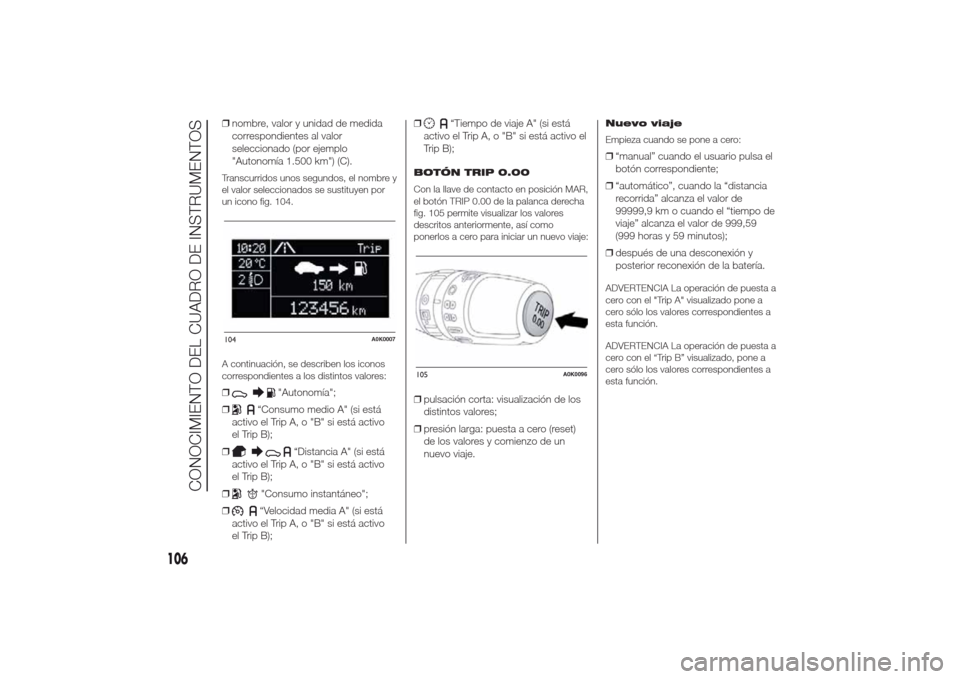

❒nombre, valor y unidad de medida
correspondientes al valor
seleccionado (por ejemplo
"Autonomía 1.500 km") (C).Transcurridos unos segundos, el nombre y
el valor seleccionados se sustituyen por
un icono fig. 104.
A continuación, se describen los iconos
correspondientes a los distintos valores:❒
"Autonomía";
❒
“Consumo medio A" (si está
activo el Trip A, o "B" si está activo
el Trip B);
❒
“Distancia A" (si está
activo el Trip A, o "B" si está activo
el Trip B);
❒
"Consumo instantáneo";
❒“Velocidad media A" (si está
activo el Trip A, o "B" si está activo
el Trip B);❒
“Tiempo de viaje A" (si está
activo el Trip A, o "B" si está activo el
Trip B);
BOTÓN TRIP 0.00
Con la llave de contacto en posición MAR,
el botón TRIP 0.00 de la palanca derecha
fig. 105 permite visualizar los valores
descritos anteriormente, así como
ponerlos a cero para iniciar un nuevo viaje:❒pulsación corta: visualización de los
distintos valores;
❒presión larga: puesta a cero (reset)
de los valores y comienzo de un
nuevo viaje.
Nuevo viaje
Empieza cuando se pone a cero:❒“manual” cuando el usuario pulsa el
botón correspondiente;
❒“automático”, cuando la “distancia
recorrida” alcanza el valor de
99999,9 km o cuando el “tiempo de
viaje” alcanza el valor de 999,59
(999 horas y 59 minutos);
❒después de una desconexión y
posterior reconexión de la batería.ADVERTENCIA La operación de puesta a
cero con el "Trip A" visualizado pone a
cero sólo los valores correspondientes a
esta función.
ADVERTENCIA La operación de puesta a
cero con el “Trip B” visualizado, pone a
cero sólo los valores correspondientes a
esta función.
104
A0K0007
105
A0K0096
106
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

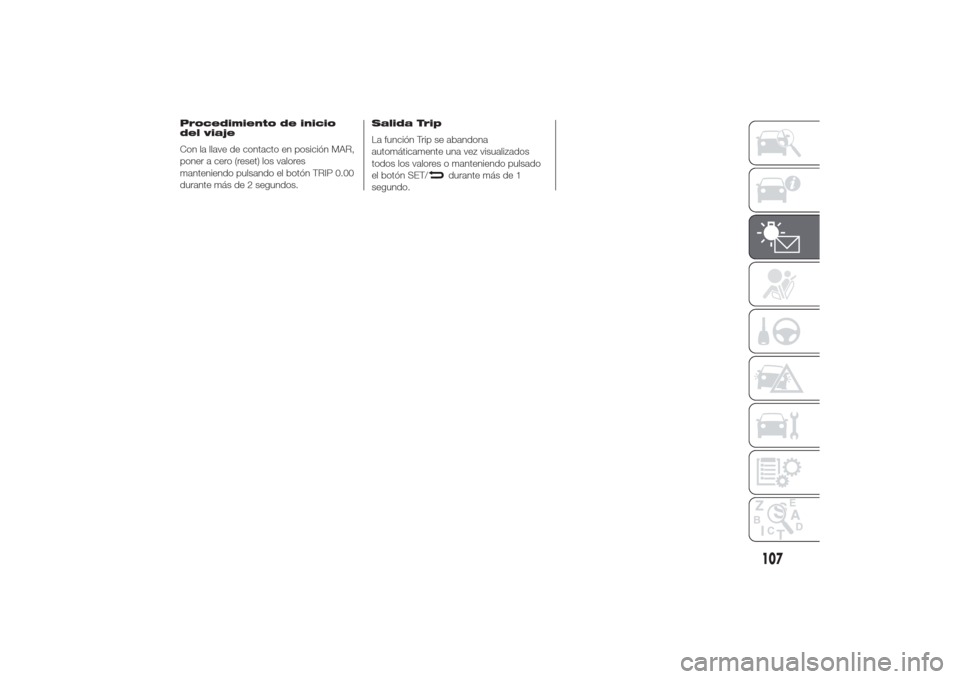

Procedimiento de inicio
del viaje
Con la llave de contacto en posición MAR,
poner a cero (reset) los valores
manteniendo pulsando el botón TRIP 0.00
durante más de 2 segundos.Salida Trip
La función Trip se abandona
automáticamente una vez visualizados
todos los valores o manteniendo pulsado
el botón SET/
durante más de 1
segundo.
107

TESTIGOS Y MENSAJESADVERTENCIA El encendido del testigo está asociado a un mensaje específico y/o a una señal acústica, cuando el cuadro de
instrumentos lo permite. Dichas señales son sintéticas y preventivas y no deben considerarse exhaustivas y/o alternativas a lo
especificado en este Manual de Empleo y Cuidado del que se recomienda siempre una atenta lectura. En caso de señalización de
avería, tomar siempre como referencia lo indicado en este capítulo.
ADVERTENCIA Las señalizaciones de avería que se muestran en la pantalla están divididas en dos categorías: anomalías graves y
anomalías leves. Las anomalías graves se muestran en un "ciclo" de señalizaciones que se repite durante un tiempo prolongado. Las
anomalías leves se muestran en un "ciclo" de señalizaciones durante un tiempo más limitado. Se puede interrumpir el ciclo de
visualización de las dos categorías. El testigo del cuadro de instrumentos permanece encendido hasta que se elimine la causa del mal
funcionamiento.
TESTIGOS EN EL CUADRO DE INSTRUMENTOS
Testigos en el
cuadroQué significa Qué hacer
rojoLÍQUIDO DE FRENOS INSUFICIENTE/FRENO
DE MANO ACCIONADO
Al girar la llave a MAR el testigo se enciende, pero
debe apagarse transcurridos unos segundos.
Líquido de frenos insuficiente
El testigo (o el símbolo en la pantalla) se enciende
cuando el nivel del líquido de frenos en el
depósito desciende por debajo del nivel mínimo a
causa de una posible pérdida de líquido en el
circuito.
La pantalla muestra un mensaje específico.Reponer el nivel del líquido de frenos y
comprobar que se apague el testigo.
Si el testigo permanece encendido, acudir a la
Red de Asistencia Alfa Romeo.
Freno de mano accionado
El testigo (o el símbolo en la pantalla) se enciende
cuando se acciona el freno de mano. Si el
vehículo está en movimiento, se emite además
una señal acústica.Soltar el freno de mano y comprobar que se
apague el testigo.
Si el testigo (o el símbolo en la pantalla)
permanece encendido, acudir a la Red de
Asistencia Alfa Romeo.
