2014.5 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

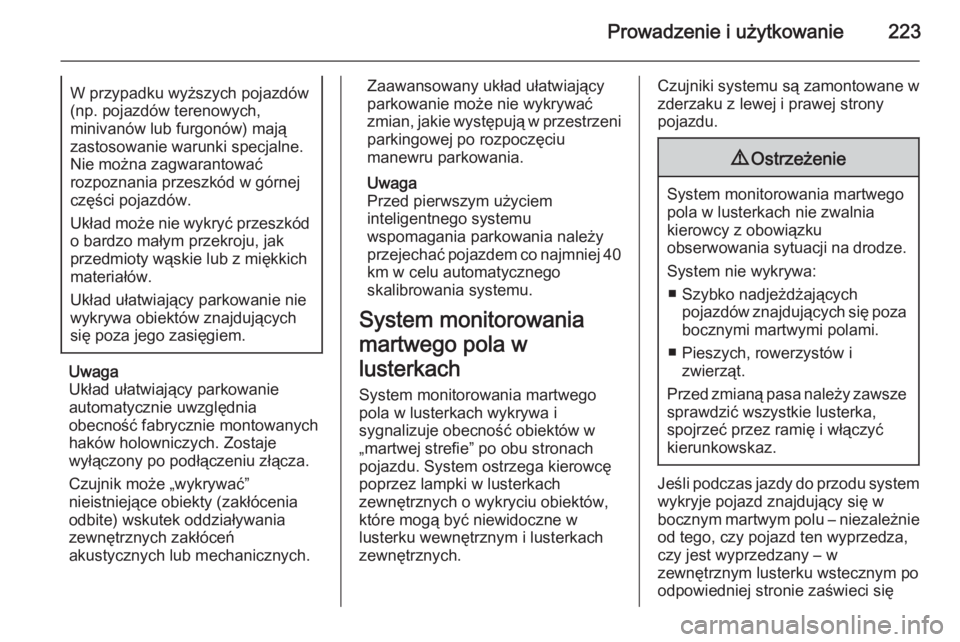

Prowadzenie i użytkowanie223W przypadku wyższych pojazdów
(np. pojazdów terenowych,
minivanów lub furgonów) mają
zastosowanie warunki specjalne.
Nie można zagwarantować
rozpoznania przeszkód w górnej
części pojazdów.
Układ może nie wykryć przeszkód o bardzo małym przekroju, jak
przedmioty wąskie lub z miękkich materiałów.
Układ ułatwiający parkowanie nie
wykrywa obiektów znajdujących
się poza jego zasięgiem.
Uwaga
Układ ułatwiający parkowanie
automatycznie uwzględnia
obecność fabrycznie montowanych
haków holowniczych. Zostaje
wyłączony po podłączeniu złącza.
Czujnik może „wykrywać”
nieistniejące obiekty (zakłócenia
odbite) wskutek oddziaływania
zewnętrznych zakłóceń
akustycznych lub mechanicznych.
Zaawansowany układ ułatwiający
parkowanie może nie wykrywać
zmian, jakie występują w przestrzeni
parkingowej po rozpoczęciu
manewru parkowania.
Uwaga
Przed pierwszym użyciem
inteligentnego systemu
wspomagania parkowania należy
przejechać pojazdem co najmniej 40 km w celu automatycznego
skalibrowania systemu.
System monitorowania
martwego pola w
lusterkach System monitorowania martwego
pola w lusterkach wykrywa i
sygnalizuje obecność obiektów w
„martwej strefie” po obu stronach
pojazdu. System ostrzega kierowcę
poprzez lampki w lusterkach
zewnętrznych o wykryciu obiektów,
które mogą być niewidoczne w
lusterku wewnętrznym i lusterkach
zewnętrznych.Czujniki systemu są zamontowane w zderzaku z lewej i prawej strony
pojazdu.9 Ostrzeżenie
System monitorowania martwego
pola w lusterkach nie zwalnia
kierowcy z obowiązku
obserwowania sytuacji na drodze.
System nie wykrywa: ■ Szybko nadjeżdżających pojazdów znajdujących się pozabocznymi martwymi polami.
■ Pieszych, rowerzystów i zwierząt.
Przed zmianą pasa należy zawsze sprawdzić wszystkie lusterka,
spojrzeć przez ramię i włączyć
kierunkowskaz.
Jeśli podczas jazdy do przodu system
wykryje pojazd znajdujący się w
bocznym martwym polu – niezależnie
od tego, czy pojazd ten wyprzedza,
czy jest wyprzedzany – w
zewnętrznym lusterku wstecznym po
odpowiedniej stronie zaświeci się

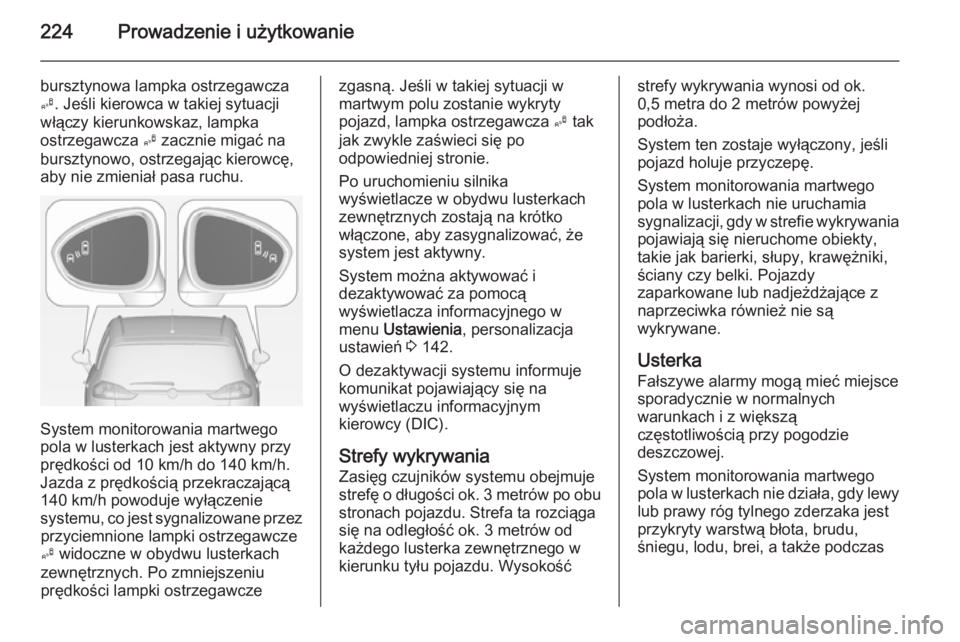

224Prowadzenie i użytkowanie
bursztynowa lampka ostrzegawcza
B . Jeśli kierowca w takiej sytuacji
włączy kierunkowskaz, lampka
ostrzegawcza B zacznie migać na
bursztynowo, ostrzegając kierowcę,
aby nie zmieniał pasa ruchu.
System monitorowania martwego
pola w lusterkach jest aktywny przy
prędkości od 10 km/h do 140 km/h.
Jazda z prędkością przekraczającą
140 km/h powoduje wyłączenie
systemu, co jest sygnalizowane przez
przyciemnione lampki ostrzegawcze
B widoczne w obydwu lusterkach
zewnętrznych. Po zmniejszeniu
prędkości lampki ostrzegawcze
zgasną. Jeśli w takiej sytuacji w
martwym polu zostanie wykryty
pojazd, lampka ostrzegawcza B tak
jak zwykle zaświeci się po odpowiedniej stronie.
Po uruchomieniu silnika
wyświetlacze w obydwu lusterkach
zewnętrznych zostają na krótko
włączone, aby zasygnalizować, że
system jest aktywny.
System można aktywować i
dezaktywować za pomocą
wyświetlacza informacyjnego w
menu Ustawienia , personalizacja
ustawień 3 142.
O dezaktywacji systemu informuje komunikat pojawiający się na
wyświetlaczu informacyjnym
kierowcy (DIC).
Strefy wykrywania
Zasięg czujników systemu obejmuje
strefę o długości ok. 3 metrów po obu
stronach pojazdu. Strefa ta rozciąga
się na odległość ok. 3 metrów od
każdego lusterka zewnętrznego w
kierunku tyłu pojazdu. Wysokośćstrefy wykrywania wynosi od ok.
0,5 metra do 2 metrów powyżej
podłoża.
System ten zostaje wyłączony, jeśli pojazd holuje przyczepę.
System monitorowania martwego
pola w lusterkach nie uruchamia
sygnalizacji, gdy w strefie wykrywania
pojawiają się nieruchome obiekty,
takie jak barierki, słupy, krawężniki,
ściany czy belki. Pojazdy
zaparkowane lub nadjeżdżające z
naprzeciwka również nie są
wykrywane.
Usterka Fałszywe alarmy mogą mieć miejscesporadycznie w normalnych
warunkach i z większą
częstotliwością przy pogodzie
deszczowej.
System monitorowania martwego
pola w lusterkach nie działa, gdy lewy lub prawy róg tylnego zderzaka jestprzykryty warstwą błota, brudu,
śniegu, lodu, brei, a także podczas

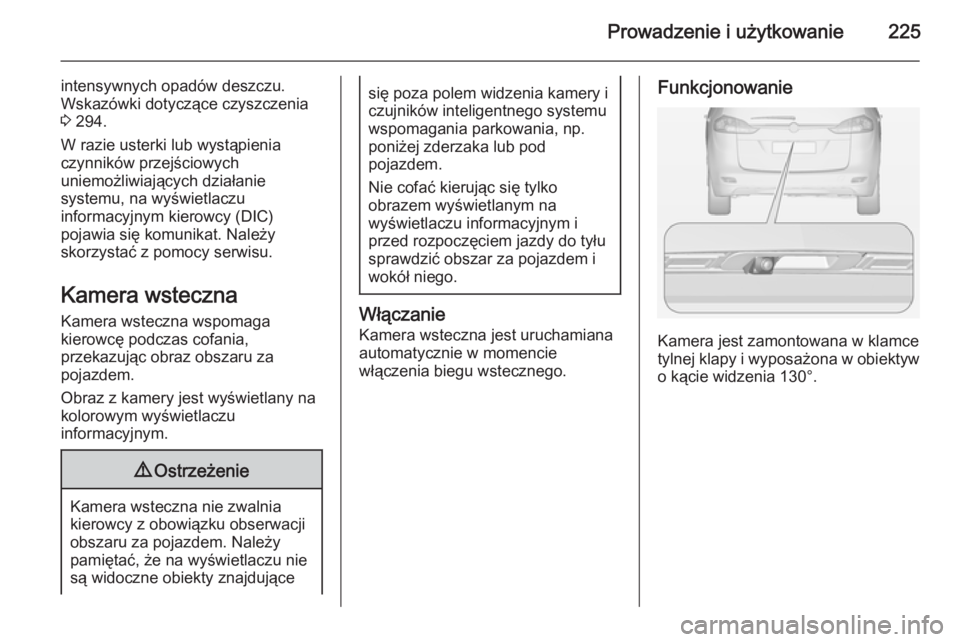

Prowadzenie i użytkowanie225
intensywnych opadów deszczu.
Wskazówki dotyczące czyszczenia
3 294.
W razie usterki lub wystąpienia
czynników przejściowych
uniemożliwiających działanie
systemu, na wyświetlaczu
informacyjnym kierowcy (DIC)
pojawia się komunikat. Należy
skorzystać z pomocy serwisu.
Kamera wsteczna
Kamera wsteczna wspomaga
kierowcę podczas cofania,
przekazując obraz obszaru za
pojazdem.
Obraz z kamery jest wyświetlany na
kolorowym wyświetlaczu
informacyjnym.9 Ostrzeżenie
Kamera wsteczna nie zwalnia
kierowcy z obowiązku obserwacji
obszaru za pojazdem. Należy
pamiętać, że na wyświetlaczu nie
są widoczne obiekty znajdujące
się poza polem widzenia kamery i
czujników inteligentnego systemu
wspomagania parkowania, np.
poniżej zderzaka lub pod
pojazdem.
Nie cofać kierując się tylko
obrazem wyświetlanym na
wyświetlaczu informacyjnym i
przed rozpoczęciem jazdy do tyłu
sprawdzić obszar za pojazdem i
wokół niego.
Włączanie
Kamera wsteczna jest uruchamiana
automatycznie w momencie
włączenia biegu wstecznego.
Funkcjonowanie
Kamera jest zamontowana w klamce
tylnej klapy i wyposażona w obiektyw
o kącie widzenia 130°.

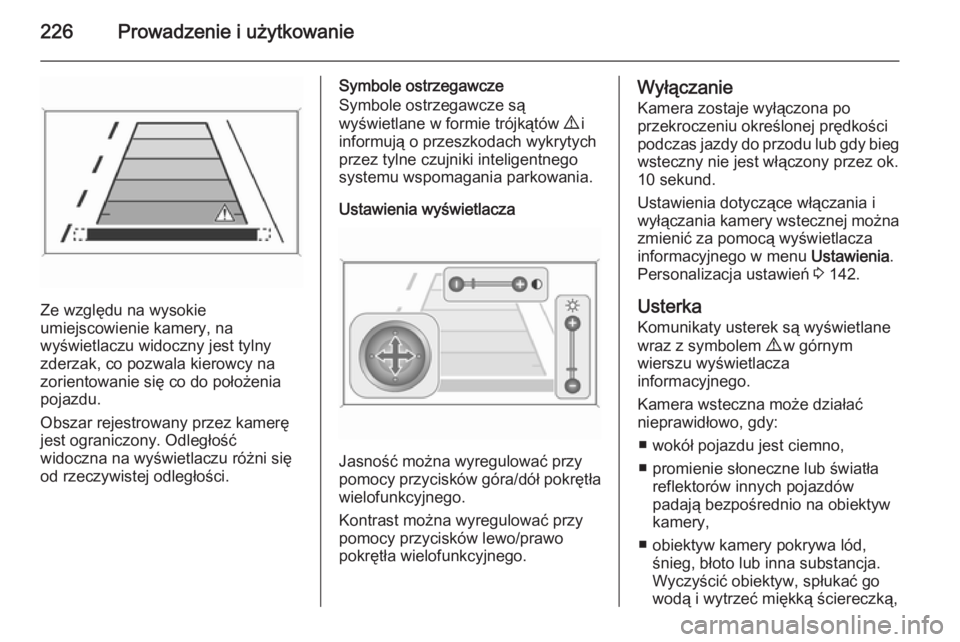

226Prowadzenie i użytkowanie
Ze względu na wysokie
umiejscowienie kamery, na
wyświetlaczu widoczny jest tylny
zderzak, co pozwala kierowcy na
zorientowanie się co do położenia pojazdu.
Obszar rejestrowany przez kamerę
jest ograniczony. Odległość
widoczna na wyświetlaczu różni się
od rzeczywistej odległości.
Symbole ostrzegawcze
Symbole ostrzegawcze są
wyświetlane w formie trójkątów 9 i
informują o przeszkodach wykrytych
przez tylne czujniki inteligentnego
systemu wspomagania parkowania.
Ustawienia wyświetlacza
Jasność można wyregulować przy
pomocy przycisków góra/dół pokrętła
wielofunkcyjnego.
Kontrast można wyregulować przy
pomocy przycisków lewo/prawo
pokrętła wielofunkcyjnego.
Wyłączanie
Kamera zostaje wyłączona po
przekroczeniu określonej prędkości podczas jazdy do przodu lub gdy bieg wsteczny nie jest włączony przez ok.
10 sekund.
Ustawienia dotyczące włączania i
wyłączania kamery wstecznej można
zmienić za pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 142.
Usterka
Komunikaty usterek są wyświetlane
wraz z symbolem 9 w górnym
wierszu wyświetlacza
informacyjnego.
Kamera wsteczna może działać
nieprawidłowo, gdy:
■ wokół pojazdu jest ciemno,
■ promienie słoneczne lub światła reflektorów innych pojazdów
padają bezpośrednio na obiektyw
kamery,
■ obiektyw kamery pokrywa lód, śnieg, błoto lub inna substancja.
Wyczyścić obiektyw, spłukać go
wodą i wytrzeć miękką ściereczką,

Prowadzenie i użytkowanie227
■ tylna klapa nie została prawidłowozamknięta,
■ pojazd uczestniczył w wypadku, w którym został uderzony w tył,
■ występują skrajnie duże zmiany temperatur.
System rozpoznawania
znaków drogowych
Funkcjonowanie
System wykrywania znaków
drogowych wykrywa określone znaki
drogowe za pomocą kamery
zwróconej w przód, a następnie
pokazuje je na wyświetlaczu
informacyjnym kierowcy.
System wykrywa następujące znaki
drogowe:
Ograniczenia prędkości i znaki
zakazu wyprzedzania ■ ograniczenie prędkości
■ zakaz wyprzedzania
■ koniec ograniczenia prędkości
■ koniec zakazu wyprzedzaniaZnaki dotyczące rodzajów dróg
początek i koniec następujących
rodzajów dróg:
■ autostrady
■ droga główna
■ drogi osiedloweZnaki dodatkowe ■ znaki uzupełniające znaki drogowe
■ ograniczenie dotyczące ciągnięcia przyczepy
■ ostrzeżenie o śliskiej nawierzchni
■ ostrzeżenie o oblodzonej nawierzchni
■ strzałki kierunkowe
Znaki ograniczenia prędkości
pozostają widoczne na wyświetlaczu
informacyjnym kierowcy do momentu wykrycia kolejnego znaku
ograniczenia prędkości lub końca
ograniczenia prędkości bądź znikają
po upływie określonego czasu.

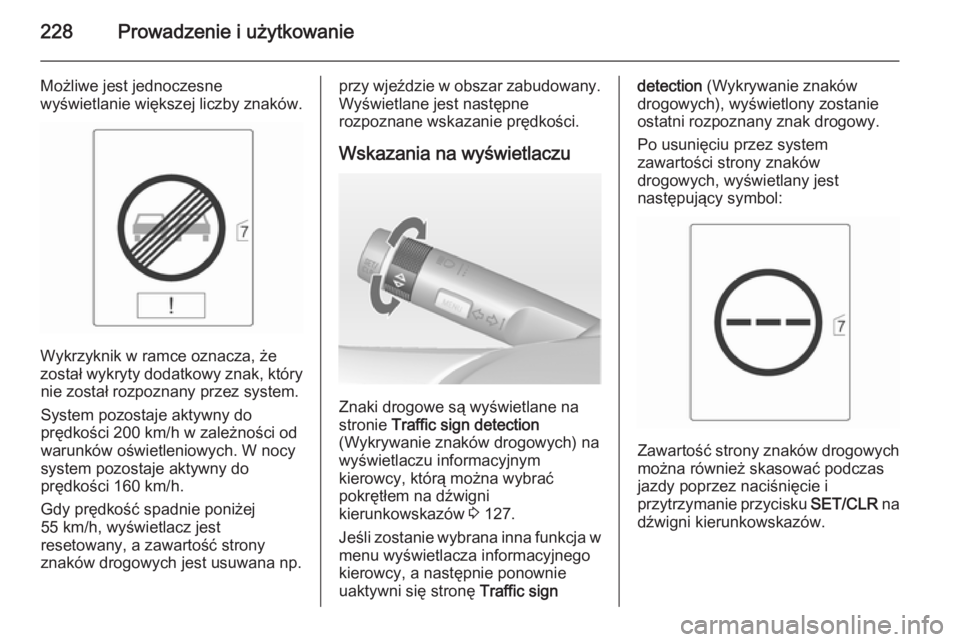

228Prowadzenie i użytkowanie
Możliwe jest jednoczesne
wyświetlanie większej liczby znaków.
Wykrzyknik w ramce oznacza, że
został wykryty dodatkowy znak, który nie został rozpoznany przez system.
System pozostaje aktywny do
prędkości 200 km/h w zależności od
warunków oświetleniowych. W nocy
system pozostaje aktywny do
prędkości 160 km/h.
Gdy prędkość spadnie poniżej
55 km/h, wyświetlacz jest
resetowany, a zawartość strony
znaków drogowych jest usuwana np.
przy wjeździe w obszar zabudowany.
Wyświetlane jest następne
rozpoznane wskazanie prędkości.
Wskazania na wyświetlaczu
Znaki drogowe są wyświetlane na
stronie Traffic sign detection
(Wykrywanie znaków drogowych) na
wyświetlaczu informacyjnym
kierowcy, którą można wybrać
pokrętłem na dźwigni
kierunkowskazów 3 127.
Jeśli zostanie wybrana inna funkcja w
menu wyświetlacza informacyjnego
kierowcy, a następnie ponownie
uaktywni się stronę Traffic sign
detection (Wykrywanie znaków
drogowych), wyświetlony zostanie
ostatni rozpoznany znak drogowy.
Po usunięciu przez system
zawartości strony znaków
drogowych, wyświetlany jest
następujący symbol:
Zawartość strony znaków drogowych można również skasować podczas
jazdy poprzez naciśnięcie i
przytrzymanie przycisku SET/CLR na
dźwigni kierunkowskazów.

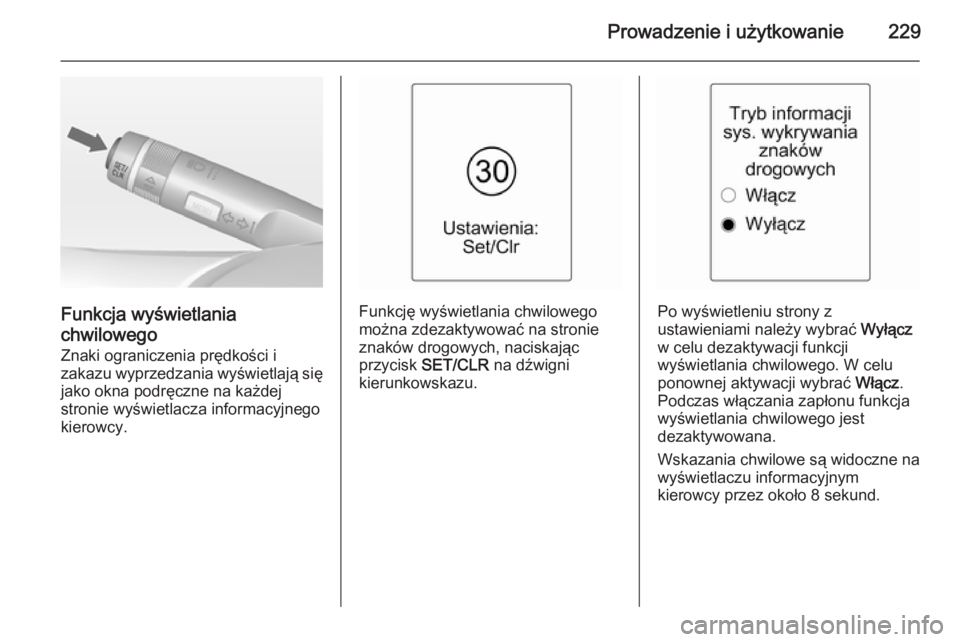

Prowadzenie i użytkowanie229
Funkcja wyświetlania
chwilowego Znaki ograniczenia prędkości i
zakazu wyprzedzania wyświetlają się
jako okna podręczne na każdej
stronie wyświetlacza informacyjnego
kierowcy.Funkcję wyświetlania chwilowego
można zdezaktywować na stronie
znaków drogowych, naciskając
przycisk SET/CLR na dźwigni
kierunkowskazu.Po wyświetleniu strony z
ustawieniami należy wybrać Wyłącz
w celu dezaktywacji funkcji
wyświetlania chwilowego. W celu
ponownej aktywacji wybrać Włącz.
Podczas włączania zapłonu funkcja
wyświetlania chwilowego jest
dezaktywowana.
Wskazania chwilowe są widoczne na wyświetlaczu informacyjnym
kierowcy przez około 8 sekund.

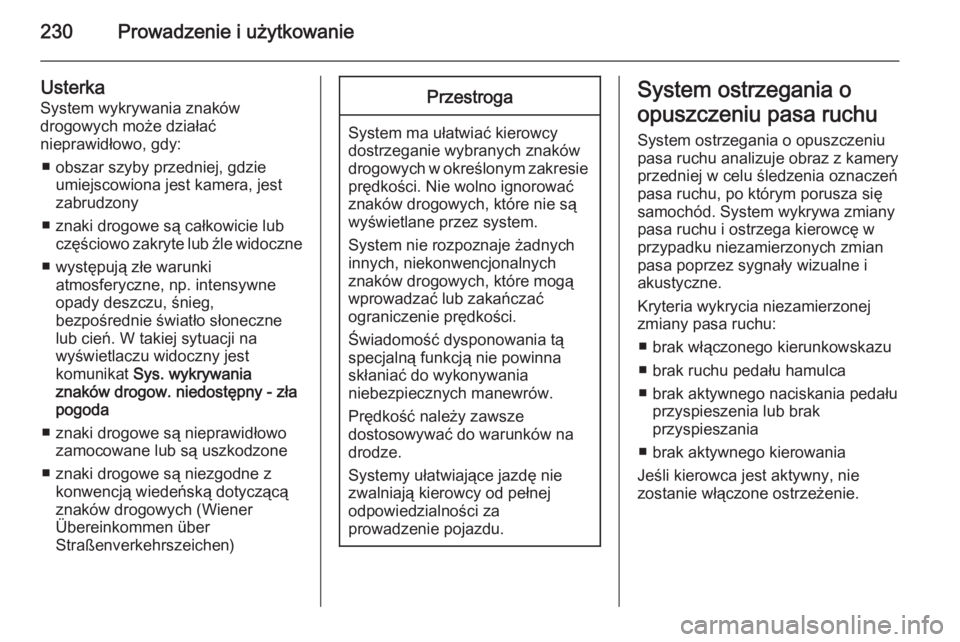

230Prowadzenie i użytkowanie
Usterka
System wykrywania znaków
drogowych może działać
nieprawidłowo, gdy:
■ obszar szyby przedniej, gdzie umiejscowiona jest kamera, jest
zabrudzony
■ znaki drogowe są całkowicie lub częściowo zakryte lub źle widoczne
■ występują złe warunki atmosferyczne, np. intensywneopady deszczu, śnieg,
bezpośrednie światło słoneczne lub cień. W takiej sytuacji na
wyświetlaczu widoczny jest
komunikat Sys. wykrywania
znaków drogow. niedostępny - zła
pogoda
■ znaki drogowe są nieprawidłowo zamocowane lub są uszkodzone
■ znaki drogowe są niezgodne z konwencją wiedeńską dotyczącą
znaków drogowych (Wiener
Übereinkommen über
Straßenverkehrszeichen)Przestroga
System ma ułatwiać kierowcy dostrzeganie wybranych znaków
drogowych w określonym zakresie
prędkości. Nie wolno ignorować
znaków drogowych, które nie są
wyświetlane przez system.
System nie rozpoznaje żadnych
innych, niekonwencjonalnych
znaków drogowych, które mogą
wprowadzać lub zakańczać
ograniczenie prędkości.
Świadomość dysponowania tą
specjalną funkcją nie powinna
skłaniać do wykonywania
niebezpiecznych manewrów.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Systemy ułatwiające jazdę nie
zwalniają kierowcy od pełnej
odpowiedzialności za
prowadzenie pojazdu.
System ostrzegania o
opuszczeniu pasa ruchu
System ostrzegania o opuszczeniu
pasa ruchu analizuje obraz z kamery
przedniej w celu śledzenia oznaczeń
pasa ruchu, po którym porusza się
samochód. System wykrywa zmiany
pasa ruchu i ostrzega kierowcę w
przypadku niezamierzonych zmian
pasa poprzez sygnały wizualne i
akustyczne.
Kryteria wykrycia niezamierzonej
zmiany pasa ruchu:
■ brak włączonego kierunkowskazu
■ brak ruchu pedału hamulca
■ brak aktywnego naciskania pedału przyspieszenia lub brak
przyspieszania
■ brak aktywnego kierowania
Jeśli kierowca jest aktywny, nie
zostanie włączone ostrzeżenie.
