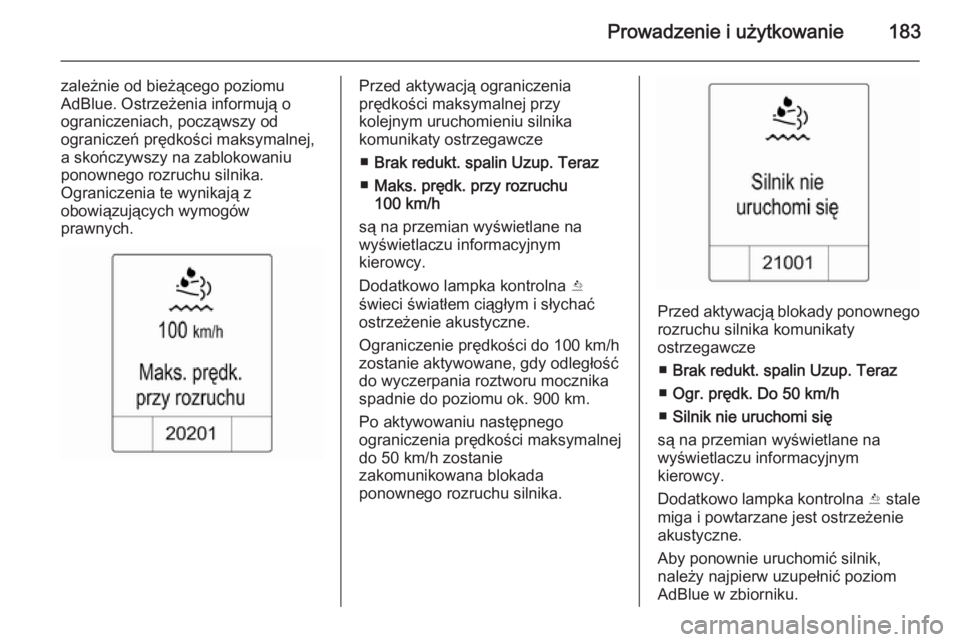

Prowadzenie i użytkowanie183
zależnie od bieżącego poziomu
AdBlue. Ostrzeżenia informują o
ograniczeniach, począwszy od
ograniczeń prędkości maksymalnej, a skończywszy na zablokowaniuponownego rozruchu silnika.
Ograniczenia te wynikają z
obowiązujących wymogów
prawnych.Przed aktywacją ograniczenia
prędkości maksymalnej przy
kolejnym uruchomieniu silnika
komunikaty ostrzegawcze
■ Brak redukt. spalin Uzup. Teraz
■ Maks. prędk. przy rozruchu
100 km/h
są na przemian wyświetlane na
wyświetlaczu informacyjnym
kierowcy.
Dodatkowo lampka kontrolna Y
świeci światłem ciągłym i słychać
ostrzeżenie akustyczne.
Ograniczenie prędkości do 100 km/h
zostanie aktywowane, gdy odległość
do wyczerpania roztworu mocznika
spadnie do poziomu ok. 900 km.
Po aktywowaniu następnego
ograniczenia prędkości maksymalnej
do 50 km/h zostanie
zakomunikowana blokada
ponownego rozruchu silnika.
Przed aktywacją blokady ponownego rozruchu silnika komunikaty
ostrzegawcze
■ Brak redukt. spalin Uzup. Teraz
■ Ogr. prędk. Do 50 km/h
■ Silnik nie uruchomi się
są na przemian wyświetlane na
wyświetlaczu informacyjnym
kierowcy.
Dodatkowo lampka kontrolna Y stale
miga i powtarzane jest ostrzeżenie
akustyczne.
Aby ponownie uruchomić silnik,
należy najpierw uzupełnić poziom
AdBlue w zbiorniku.

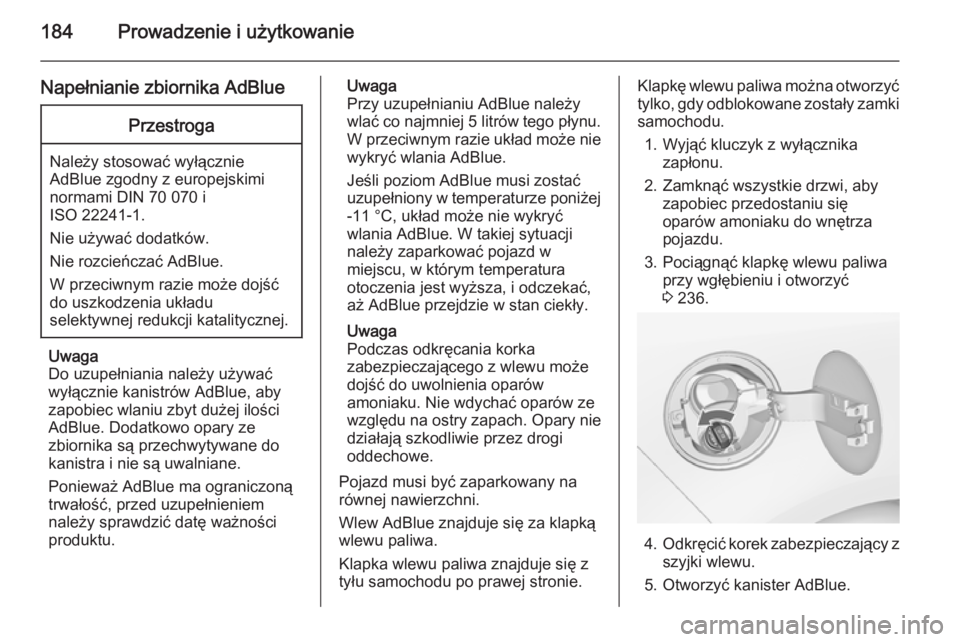

184Prowadzenie i użytkowanie
Napełnianie zbiornika AdBluePrzestroga
Należy stosować wyłącznie
AdBlue zgodny z europejskimi
normami DIN 70 070 i
ISO 22241-1.
Nie używać dodatków.
Nie rozcieńczać AdBlue.
W przeciwnym razie może dojść
do uszkodzenia układu
selektywnej redukcji katalitycznej.
Uwaga
Do uzupełniania należy używać
wyłącznie kanistrów AdBlue, aby
zapobiec wlaniu zbyt dużej ilości
AdBlue. Dodatkowo opary ze
zbiornika są przechwytywane do
kanistra i nie są uwalniane.
Ponieważ AdBlue ma ograniczoną
trwałość, przed uzupełnieniem
należy sprawdzić datę ważności
produktu.
Uwaga
Przy uzupełnianiu AdBlue należy
wlać co najmniej 5 litrów tego płynu.
W przeciwnym razie układ może nie
wykryć wlania AdBlue.
Jeśli poziom AdBlue musi zostać
uzupełniony w temperaturze poniżej -11 °C, układ może nie wykryć
wlania AdBlue. W takiej sytuacji
należy zaparkować pojazd w
miejscu, w którym temperatura
otoczenia jest wyższa, i odczekać,
aż AdBlue przejdzie w stan ciekły.
Uwaga
Podczas odkręcania korka
zabezpieczającego z wlewu może
dojść do uwolnienia oparów
amoniaku. Nie wdychać oparów ze
względu na ostry zapach. Opary nie działają szkodliwie przez drogi
oddechowe.
Pojazd musi być zaparkowany na
równej nawierzchni.
Wlew AdBlue znajduje się za klapką
wlewu paliwa.
Klapka wlewu paliwa znajduje się z
tyłu samochodu po prawej stronie.Klapkę wlewu paliwa można otworzyć
tylko, gdy odblokowane zostały zamki samochodu.
1. Wyjąć kluczyk z wyłącznika zapłonu.
2. Zamknąć wszystkie drzwi, aby zapobiec przedostaniu się
oparów amoniaku do wnętrza
pojazdu.
3. Pociągnąć klapkę wlewu paliwa przy wgłębieniu i otworzyć
3 236.
4. Odkręcić korek zabezpieczający z
szyjki wlewu.
5. Otworzyć kanister AdBlue.

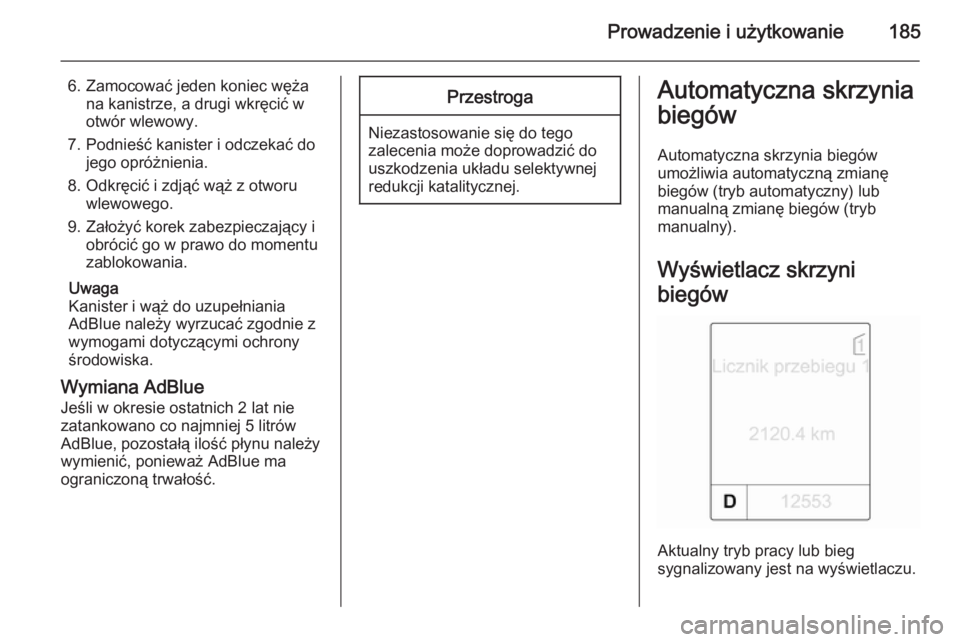

Prowadzenie i użytkowanie185
6. Zamocować jeden koniec wężana kanistrze, a drugi wkręcić w
otwór wlewowy.
7. Podnieść kanister i odczekać do jego opróżnienia.
8. Odkręcić i zdjąć wąż z otworu wlewowego.
9. Założyć korek zabezpieczający i obrócić go w prawo do momentu
zablokowania.
Uwaga
Kanister i wąż do uzupełniania
AdBlue należy wyrzucać zgodnie z
wymogami dotyczącymi ochrony
środowiska.
Wymiana AdBlue
Jeśli w okresie ostatnich 2 lat nie
zatankowano co najmniej 5 litrów
AdBlue, pozostałą ilość płynu należy
wymienić, ponieważ AdBlue ma
ograniczoną trwałość.Przestroga
Niezastosowanie się do tego
zalecenia może doprowadzić do
uszkodzenia układu selektywnej
redukcji katalitycznej.
Automatyczna skrzynia
biegów
Automatyczna skrzynia biegów
umożliwia automatyczną zmianę biegów (tryb automatyczny) lub
manualną zmianę biegów (tryb
manualny).
Wyświetlacz skrzyni
biegów
Aktualny tryb pracy lub bieg
sygnalizowany jest na wyświetlaczu.

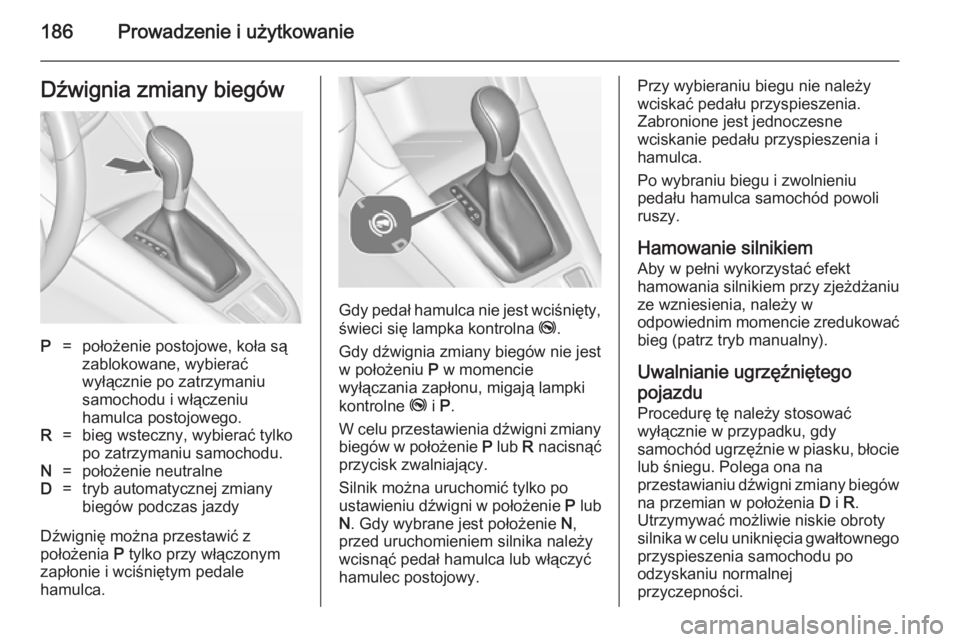

186Prowadzenie i użytkowanieDźwignia zmiany biegówP=położenie postojowe, koła są
zablokowane, wybierać
wyłącznie po zatrzymaniu
samochodu i włączeniu
hamulca postojowego.R=bieg wsteczny, wybierać tylko
po zatrzymaniu samochodu.N=położenie neutralneD=tryb automatycznej zmiany
biegów podczas jazdy
Dźwignię można przestawić z
położenia P tylko przy włączonym
zapłonie i wciśniętym pedale
hamulca.
Gdy pedał hamulca nie jest wciśnięty,
świeci się lampka kontrolna j.
Gdy dźwignia zmiany biegów nie jest
w położeniu P w momencie
wyłączania zapłonu, migają lampki
kontrolne j i P.
W celu przestawienia dźwigni zmiany
biegów w położenie P lub R nacisnąć
przycisk zwalniający.
Silnik można uruchomić tylko po
ustawieniu dźwigni w położenie P lub
N . Gdy wybrane jest położenie N,
przed uruchomieniem silnika należy wcisnąć pedał hamulca lub włączyć
hamulec postojowy.
Przy wybieraniu biegu nie należy
wciskać pedału przyspieszenia.
Zabronione jest jednoczesne
wciskanie pedału przyspieszenia i
hamulca.
Po wybraniu biegu i zwolnieniu
pedału hamulca samochód powoli
ruszy.
Hamowanie silnikiem
Aby w pełni wykorzystać efekt
hamowania silnikiem przy zjeżdżaniu
ze wzniesienia, należy w
odpowiednim momencie zredukować
bieg (patrz tryb manualny).
Uwalnianie ugrzęźniętego
pojazdu
Procedurę tę należy stosować
wyłącznie w przypadku, gdy
samochód ugrzęźnie w piasku, błocie lub śniegu. Polega ona na
przestawianiu dźwigni zmiany biegów
na przemian w położenia D i R.
Utrzymywać możliwie niskie obroty silnika w celu uniknięcia gwałtownego
przyspieszenia samochodu po
odzyskaniu normalnej
przyczepności.

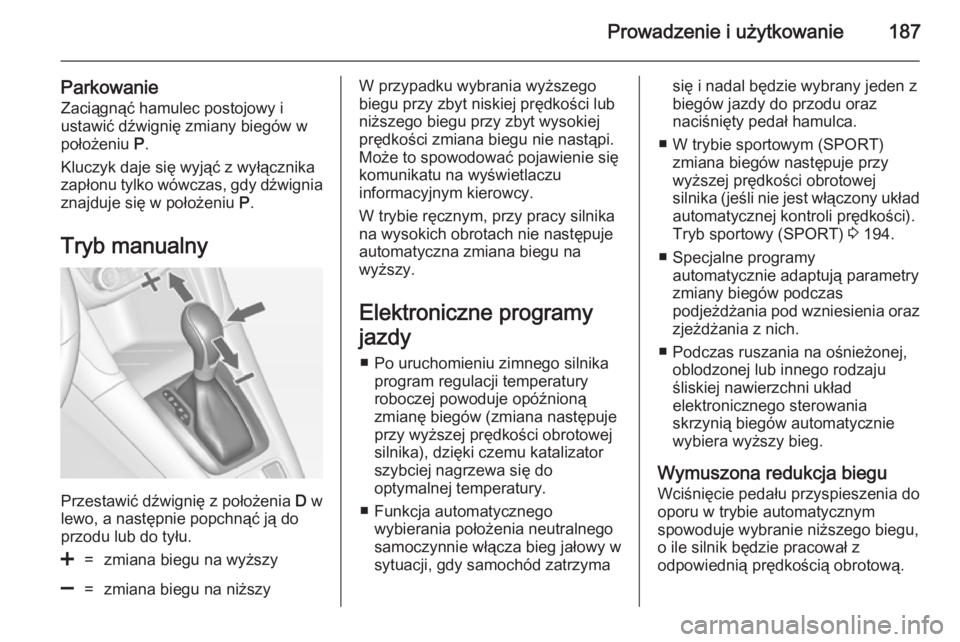

Prowadzenie i użytkowanie187
ParkowanieZaciągnąć hamulec postojowy i
ustawić dźwignię zmiany biegów w
położeniu P.
Kluczyk daje się wyjąć z wyłącznika
zapłonu tylko wówczas, gdy dźwignia
znajduje się w położeniu P.
Tryb manualny
Przestawić dźwignię z położenia D w
lewo, a następnie popchnąć ją do przodu lub do tyłu.
<=zmiana biegu na wyższy]=zmiana biegu na niższyW przypadku wybrania wyższego
biegu przy zbyt niskiej prędkości lub
niższego biegu przy zbyt wysokiej
prędkości zmiana biegu nie nastąpi.
Może to spowodować pojawienie się
komunikatu na wyświetlaczu
informacyjnym kierowcy.
W trybie ręcznym, przy pracy silnika
na wysokich obrotach nie następuje
automatyczna zmiana biegu na
wyższy.
Elektroniczne programy
jazdy ■ Po uruchomieniu zimnego silnika program regulacji temperatury
roboczej powoduje opóźnioną
zmianę biegów (zmiana następuje
przy wyższej prędkości obrotowej silnika), dzięki czemu katalizatorszybciej nagrzewa się do
optymalnej temperatury.
■ Funkcja automatycznego wybierania położenia neutralnego
samoczynnie włącza bieg jałowy w
sytuacji, gdy samochód zatrzymasię i nadal będzie wybrany jeden z
biegów jazdy do przodu oraz
naciśnięty pedał hamulca.
■ W trybie sportowym (SPORT) zmiana biegów następuje przy
wyższej prędkości obrotowej
silnika (jeśli nie jest włączony układ automatycznej kontroli prędkości).
Tryb sportowy (SPORT) 3 194.
■ Specjalne programy automatycznie adaptują parametry
zmiany biegów podczas
podjeżdżania pod wzniesienia oraz
zjeżdżania z nich.
■ Podczas ruszania na ośnieżonej, oblodzonej lub innego rodzaju
śliskiej nawierzchni układ
elektronicznego sterowania
skrzynią biegów automatycznie
wybiera wyższy bieg.
Wymuszona redukcja biegu
Wciśnięcie pedału przyspieszenia do
oporu w trybie automatycznym
spowoduje wybranie niższego biegu,
o ile silnik będzie pracował z
odpowiednią prędkością obrotową.

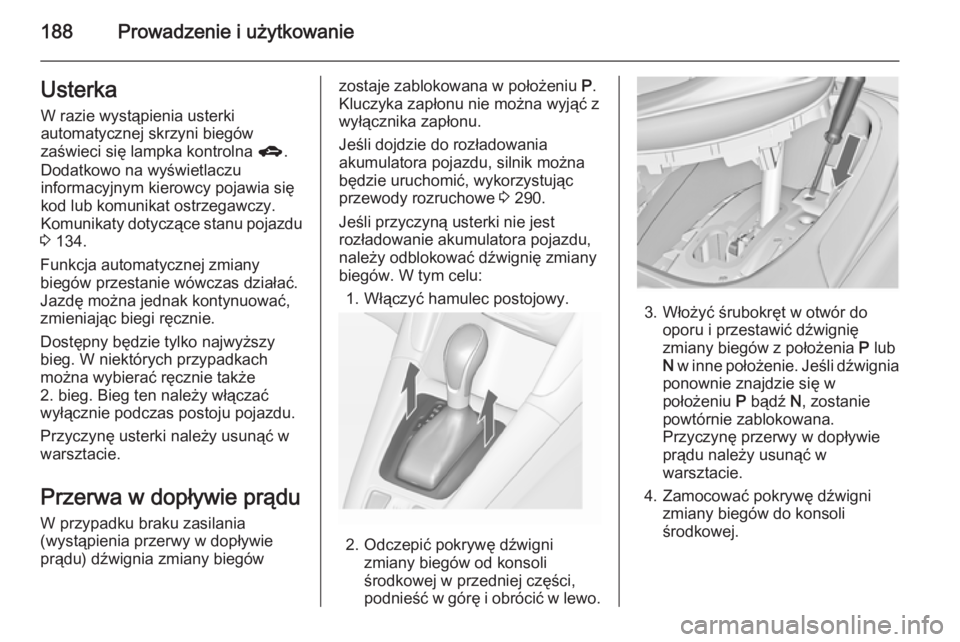

188Prowadzenie i użytkowanieUsterkaW razie wystąpienia usterki
automatycznej skrzyni biegów
zaświeci się lampka kontrolna g.
Dodatkowo na wyświetlaczu
informacyjnym kierowcy pojawia się
kod lub komunikat ostrzegawczy.
Komunikaty dotyczące stanu pojazdu
3 134.
Funkcja automatycznej zmiany
biegów przestanie wówczas działać.
Jazdę można jednak kontynuować,
zmieniając biegi ręcznie.
Dostępny będzie tylko najwyższy bieg. W niektórych przypadkach
można wybierać ręcznie także
2. bieg. Bieg ten należy włączać
wyłącznie podczas postoju pojazdu.
Przyczynę usterki należy usunąć w
warsztacie.
Przerwa w dopływie prądu
W przypadku braku zasilania
(wystąpienia przerwy w dopływie
prądu) dźwignia zmiany biegówzostaje zablokowana w położeniu P.
Kluczyka zapłonu nie można wyjąć z
wyłącznika zapłonu.
Jeśli dojdzie do rozładowania
akumulatora pojazdu, silnik można
będzie uruchomić, wykorzystując
przewody rozruchowe 3 290.
Jeśli przyczyną usterki nie jest
rozładowanie akumulatora pojazdu,
należy odblokować dźwignię zmiany
biegów. W tym celu:
1. Włączyć hamulec postojowy.
2. Odczepić pokrywę dźwigni zmiany biegów od konsoli
środkowej w przedniej części,
podnieść w górę i obrócić w lewo.
3. Włożyć śrubokręt w otwór do oporu i przestawić dźwignię
zmiany biegów z położenia P lub
N w inne położenie. Jeśli dźwignia
ponownie znajdzie się w
położeniu P bądź N, zostanie
powtórnie zablokowana.
Przyczynę przerwy w dopływie
prądu należy usunąć w
warsztacie.
4. Zamocować pokrywę dźwigni zmiany biegów do konsoli
środkowej.

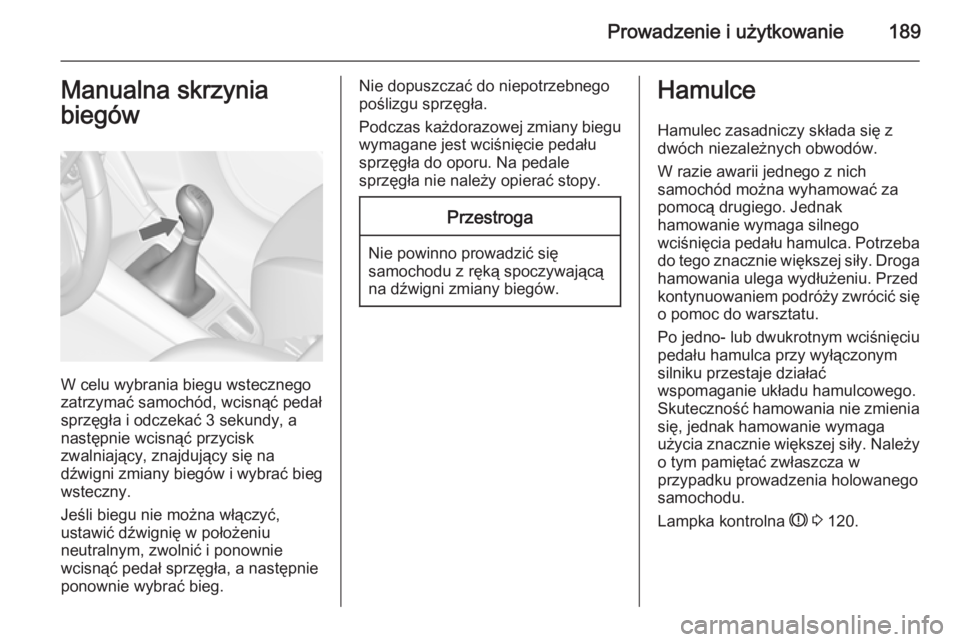

Prowadzenie i użytkowanie189Manualna skrzynia
biegów
W celu wybrania biegu wstecznego
zatrzymać samochód, wcisnąć pedał
sprzęgła i odczekać 3 sekundy, a
następnie wcisnąć przycisk
zwalniający, znajdujący się na
dźwigni zmiany biegów i wybrać bieg
wsteczny.
Jeśli biegu nie można włączyć,
ustawić dźwignię w położeniu
neutralnym, zwolnić i ponownie
wcisnąć pedał sprzęgła, a następnie
ponownie wybrać bieg.
Nie dopuszczać do niepotrzebnego
poślizgu sprzęgła.
Podczas każdorazowej zmiany biegu wymagane jest wciśnięcie pedału
sprzęgła do oporu. Na pedale
sprzęgła nie należy opierać stopy.Przestroga
Nie powinno prowadzić się
samochodu z ręką spoczywającą
na dźwigni zmiany biegów.
Hamulce
Hamulec zasadniczy składa się z
dwóch niezależnych obwodów.
W razie awarii jednego z nich
samochód można wyhamować za
pomocą drugiego. Jednak
hamowanie wymaga silnego
wciśnięcia pedału hamulca. Potrzeba do tego znacznie większej siły. Droga
hamowania ulega wydłużeniu. Przed
kontynuowaniem podróży zwrócić się
o pomoc do warsztatu.
Po jedno- lub dwukrotnym wciśnięciu pedału hamulca przy wyłączonym
silniku przestaje działać
wspomaganie układu hamulcowego.
Skuteczność hamowania nie zmienia
się, jednak hamowanie wymaga
użycia znacznie większej siły. Należy o tym pamiętać zwłaszcza w
przypadku prowadzenia holowanego
samochodu.
Lampka kontrolna R 3 120.

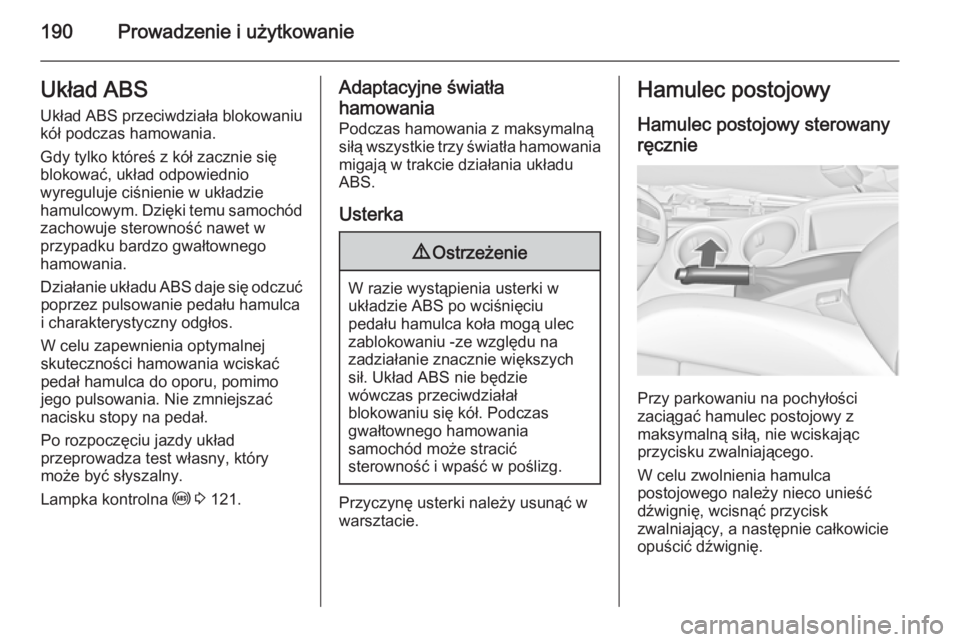

190Prowadzenie i użytkowanieUkład ABSUkład ABS przeciwdziała blokowaniu
kół podczas hamowania.
Gdy tylko któreś z kół zacznie się
blokować, układ odpowiednio
wyreguluje ciśnienie w układzie
hamulcowym. Dzięki temu samochód zachowuje sterowność nawet w
przypadku bardzo gwałtownego
hamowania.
Działanie układu ABS daje się odczuć poprzez pulsowanie pedału hamulca
i charakterystyczny odgłos.
W celu zapewnienia optymalnej
skuteczności hamowania wciskać
pedał hamulca do oporu, pomimo
jego pulsowania. Nie zmniejszać
nacisku stopy na pedał.
Po rozpoczęciu jazdy układ
przeprowadza test własny, który
może być słyszalny.
Lampka kontrolna u 3 121.Adaptacyjne światła
hamowania Podczas hamowania z maksymalnąsiłą wszystkie trzy światła hamowania migają w trakcie działania układu
ABS.
Usterka9 Ostrzeżenie
W razie wystąpienia usterki w
układzie ABS po wciśnięciu
pedału hamulca koła mogą ulec
zablokowaniu -ze względu na
zadziałanie znacznie większych sił. Układ ABS nie będzie
wówczas przeciwdziałał
blokowaniu się kół. Podczas
gwałtownego hamowania
samochód może stracić
sterowność i wpaść w poślizg.
Przyczynę usterki należy usunąć w
warsztacie.
Hamulec postojowy
Hamulec postojowy sterowanyręcznie
Przy parkowaniu na pochyłości
zaciągać hamulec postojowy z
maksymalną siłą, nie wciskając
przycisku zwalniającego.
W celu zwolnienia hamulca
postojowego należy nieco unieść
dźwignię, wcisnąć przycisk
zwalniający, a następnie całkowicie
opuścić dźwignię.
