2014.5 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

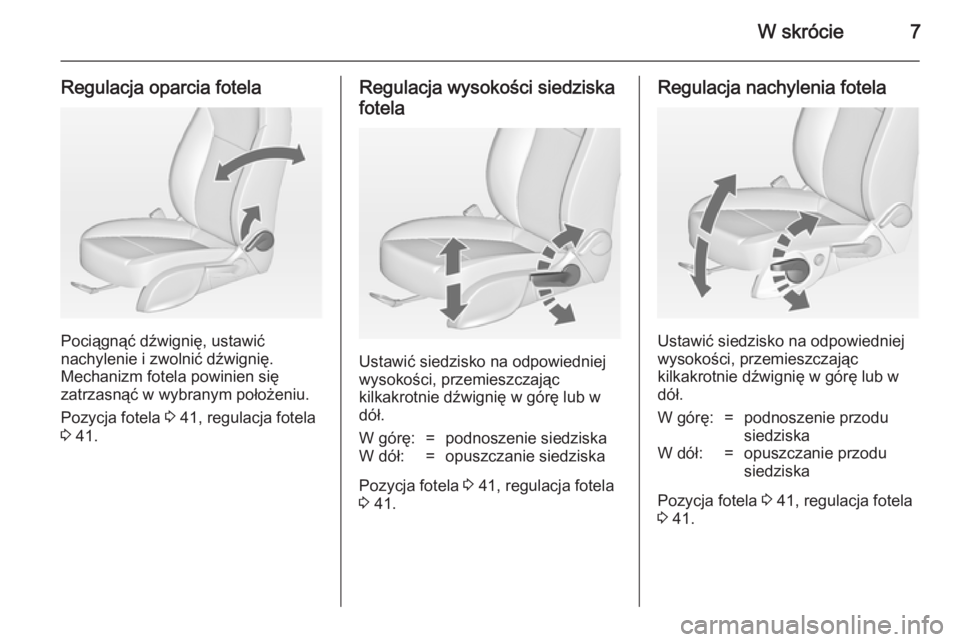

W skrócie7
Regulacja oparcia fotela
Pociągnąć dźwignię, ustawić
nachylenie i zwolnić dźwignię.
Mechanizm fotela powinien się
zatrzasnąć w wybranym położeniu.
Pozycja fotela 3 41, regulacja fotela
3 41.
Regulacja wysokości siedziska
fotela
Ustawić siedzisko na odpowiedniej
wysokości, przemieszczając
kilkakrotnie dźwignię w górę lub w
dół.
W górę:=podnoszenie siedziskaW dół:=opuszczanie siedziska
Pozycja fotela 3 41, regulacja fotela
3 41.
Regulacja nachylenia fotela
Ustawić siedzisko na odpowiedniej
wysokości, przemieszczając
kilkakrotnie dźwignię w górę lub w
dół.
W górę:=podnoszenie przodu
siedziskaW dół:=opuszczanie przodu
siedziska
Pozycja fotela 3 41, regulacja fotela
3 41.

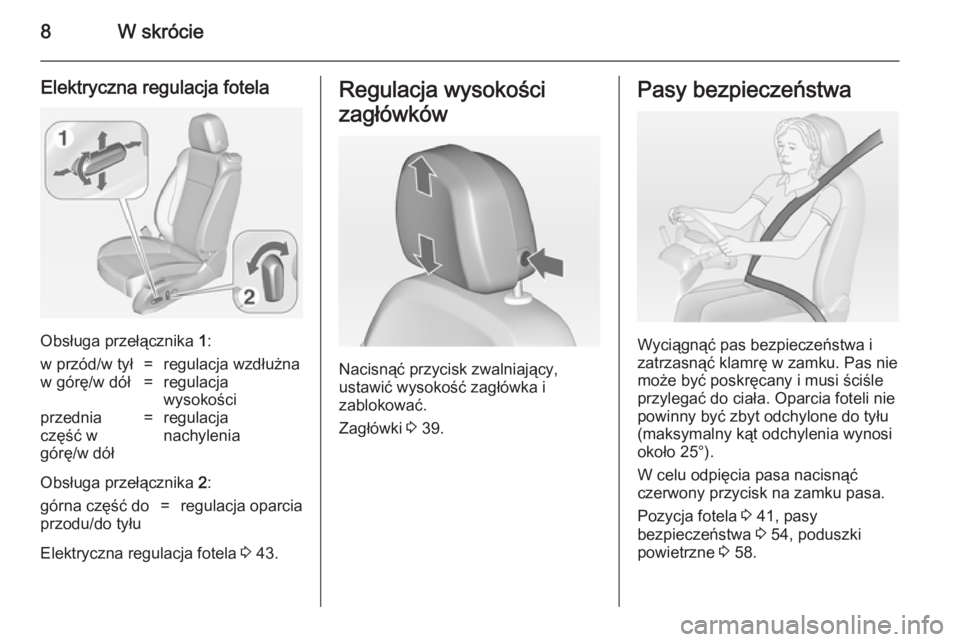

8W skrócie
Elektryczna regulacja fotela
Obsługa przełącznika 1:
w przód/w tył=regulacja wzdłużnaw górę/w dół=regulacja
wysokościprzednia
część w
górę/w dół=regulacja
nachylenia
Obsługa przełącznika 2:
górna część do
przodu/do tyłu=regulacja oparcia
Elektryczna regulacja fotela 3 43.
Regulacja wysokości
zagłówków
Nacisnąć przycisk zwalniający,
ustawić wysokość zagłówka i
zablokować.
Zagłówki 3 39.
Pasy bezpieczeństwa
Wyciągnąć pas bezpieczeństwa i
zatrzasnąć klamrę w zamku. Pas nie
może być poskręcany i musi ściśle
przylegać do ciała. Oparcia foteli nie
powinny być zbyt odchylone do tyłu
(maksymalny kąt odchylenia wynosi
około 25°).
W celu odpięcia pasa nacisnąć
czerwony przycisk na zamku pasa.
Pozycja fotela 3 41, pasy
bezpieczeństwa 3 54, poduszki
powietrzne 3 58.

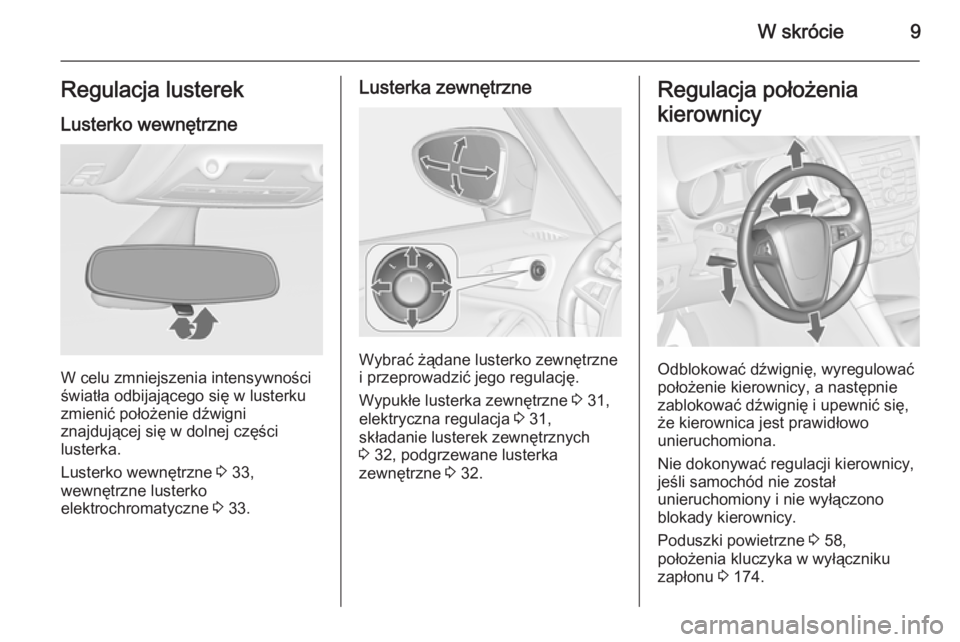

W skrócie9Regulacja lusterekLusterko wewnętrzne
W celu zmniejszenia intensywności
światła odbijającego się w lusterku
zmienić położenie dźwigni
znajdującej się w dolnej części
lusterka.
Lusterko wewnętrzne 3 33,
wewnętrzne lusterko
elektrochromatyczne 3 33.
Lusterka zewnętrzne
Wybrać żądane lusterko zewnętrzne
i przeprowadzić jego regulację.
Wypukłe lusterka zewnętrzne 3 31,
elektryczna regulacja 3 31,
składanie lusterek zewnętrznych 3 32, podgrzewane lusterka
zewnętrzne 3 32.
Regulacja położenia
kierownicy
Odblokować dźwignię, wyregulować
położenie kierownicy, a następnie
zablokować dźwignię i upewnić się, że kierownica jest prawidłowo
unieruchomiona.
Nie dokonywać regulacji kierownicy,
jeśli samochód nie został
unieruchomiony i nie wyłączono
blokady kierownicy.
Poduszki powietrzne 3 58,
położenia kluczyka w wyłączniku
zapłonu 3 174.

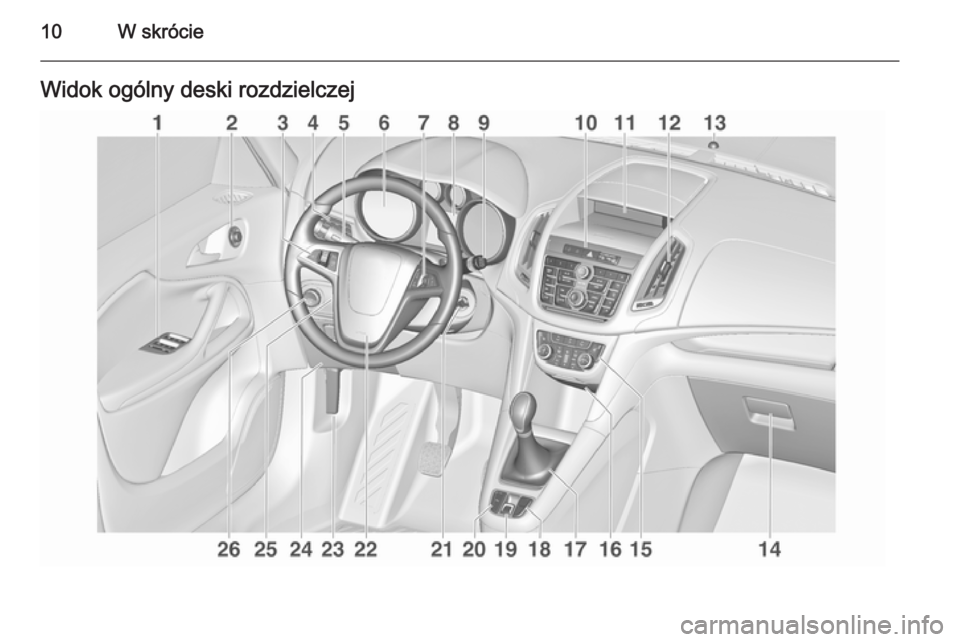

10W skrócieWidok ogólny deski rozdzielczej

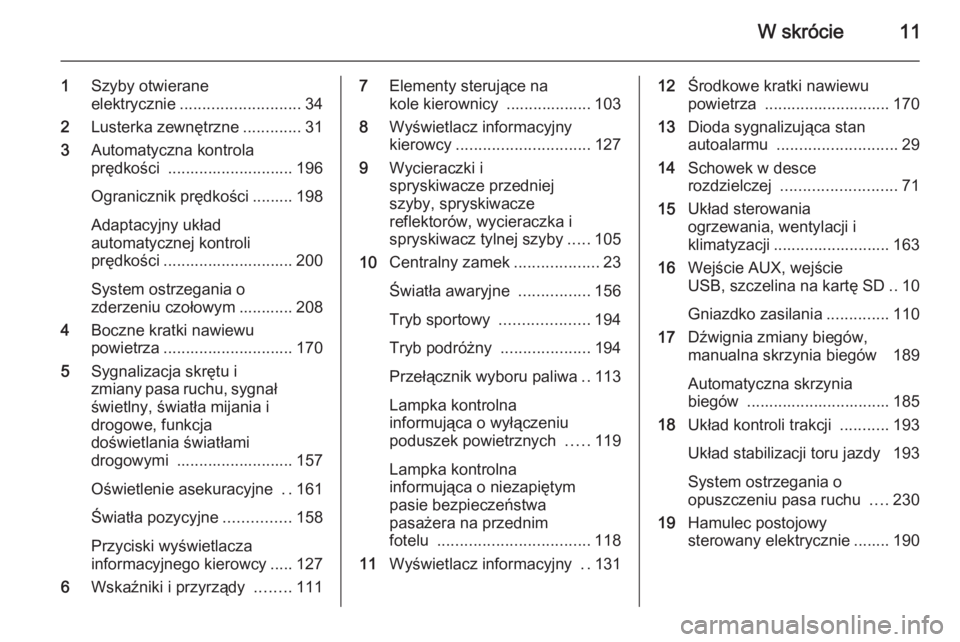

W skrócie11
1Szyby otwierane
elektrycznie ........................... 34
2 Lusterka zewnętrzne .............31
3 Automatyczna kontrola
prędkości ............................ 196
Ogranicznik prędkości ......... 198
Adaptacyjny układ
automatycznej kontroli
prędkości ............................. 200
System ostrzegania o
zderzeniu czołowym ............ 208
4 Boczne kratki nawiewu
powietrza ............................. 170
5 Sygnalizacja skrętu i
zmiany pasa ruchu, sygnał świetlny, światła mijania i
drogowe, funkcja
doświetlania światłami
drogowymi .......................... 157
Oświetlenie asekuracyjne ..161
Światła pozycyjne ...............158
Przyciski wyświetlacza
informacyjnego kierowcy ..... 127
6 Wskaźniki i przyrządy ........1117Elementy sterujące na
kole kierownicy ................... 103
8 Wyświetlacz informacyjny
kierowcy .............................. 127
9 Wycieraczki i
spryskiwacze przedniej
szyby, spryskiwacze
reflektorów, wycieraczka i
spryskiwacz tylnej szyby .....105
10 Centralny zamek ...................23
Światła awaryjne ................156
Tryb sportowy ....................194
Tryb podróżny ....................194
Przełącznik wyboru paliwa ..113
Lampka kontrolna
informująca o wyłączeniu
poduszek powietrznych .....119
Lampka kontrolna
informująca o niezapiętym
pasie bezpieczeństwa
pasażera na przednim
fotelu .................................. 118
11 Wyświetlacz informacyjny ..13112 Środkowe kratki nawiewu
powietrza ............................ 170
13 Dioda sygnalizująca stan
autoalarmu ........................... 29
14 Schowek w desce
rozdzielczej .......................... 71
15 Układ sterowania
ogrzewania, wentylacji i
klimatyzacji .......................... 163
16 Wejście AUX, wejście
USB, szczelina na kartę SD ..10
Gniazdko zasilania ..............110
17 Dźwignia zmiany biegów,
manualna skrzynia biegów 189
Automatyczna skrzynia
biegów ................................ 185
18 Układ kontroli trakcji ...........193
Układ stabilizacji toru jazdy 193
System ostrzegania o
opuszczeniu pasa ruchu ....230
19 Hamulec postojowy
sterowany elektrycznie ........ 190

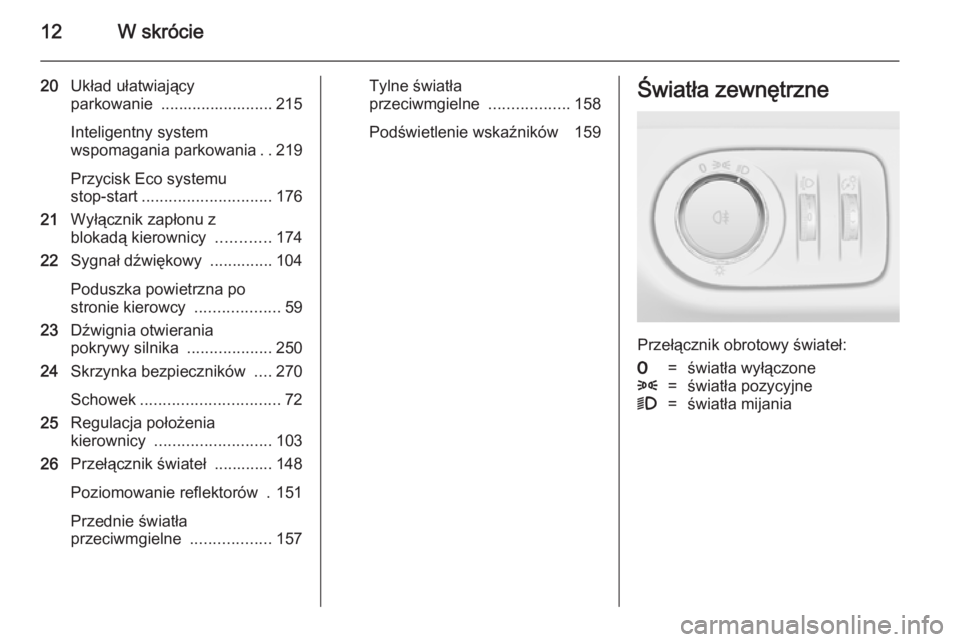

12W skrócie
20Układ ułatwiający
parkowanie ......................... 215
Inteligentny system
wspomagania parkowania ..219
Przycisk Eco systemu
stop-start ............................. 176
21 Wyłącznik zapłonu z
blokadą kierownicy ............174
22 Sygnał dźwiękowy .............. 104
Poduszka powietrzna po
stronie kierowcy ...................59
23 Dźwignia otwierania
pokrywy silnika ...................250
24 Skrzynka bezpieczników ....270
Schowek ............................... 72
25 Regulacja położenia
kierownicy .......................... 103
26 Przełącznik świateł ............. 148
Poziomowanie reflektorów . 151
Przednie światła
przeciwmgielne ..................157Tylne światła
przeciwmgielne ..................158
Podświetlenie wskaźników 159Światła zewnętrzne
Przełącznik obrotowy świateł:
7=światła wyłączone8=światła pozycyjne9=światła mijania

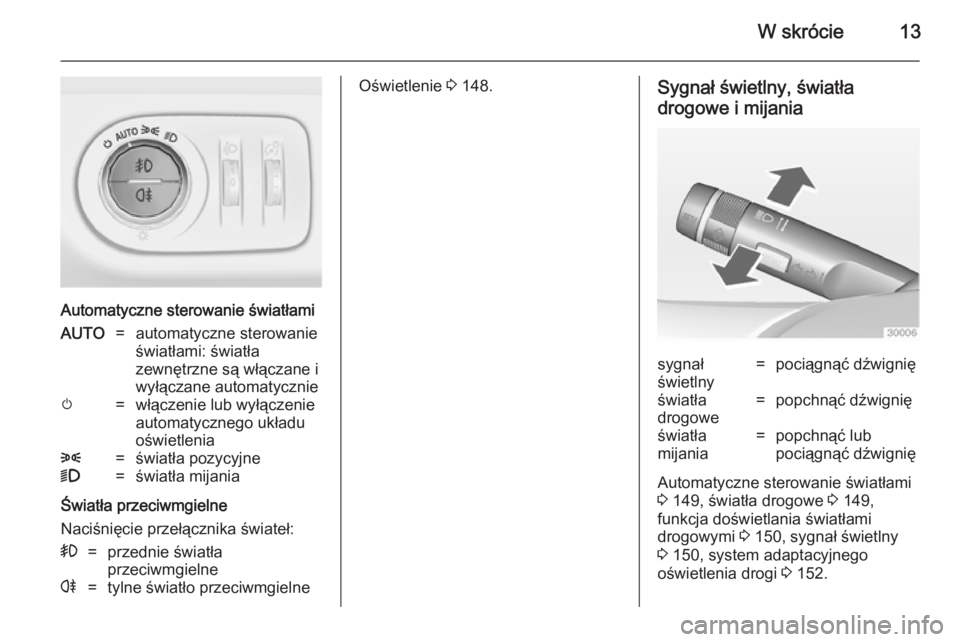

W skrócie13
Automatyczne sterowanie światłami
AUTO=automatyczne sterowanie
światłami: światła
zewnętrzne są włączane i
wyłączane automatyczniem=włączenie lub wyłączenie
automatycznego układu
oświetlenia8=światła pozycyjne9=światła mijania
Światła przeciwmgielne
Naciśnięcie przełącznika świateł:
>=przednie światła
przeciwmgielner=tylne światło przeciwmgielneOświetlenie 3 148.Sygnał świetlny, światła
drogowe i mijaniasygnał
świetlny=pociągnąć dźwignięświatła
drogowe=popchnąć dźwignięświatła
mijania=popchnąć lub
pociągnąć dźwignię
Automatyczne sterowanie światłami
3 149, światła drogowe 3 149,
funkcja doświetlania światłami
drogowymi 3 150, sygnał świetlny
3 150, system adaptacyjnego
oświetlenia drogi 3 152.

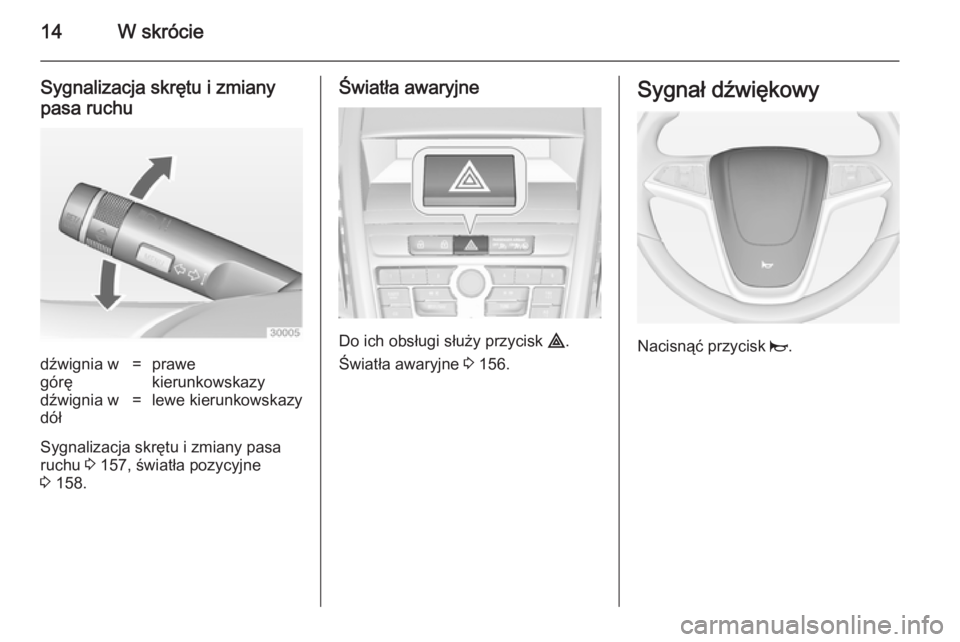

14W skrócie
Sygnalizacja skrętu i zmianypasa ruchudźwignia w
górę=prawe
kierunkowskazydźwignia w
dół=lewe kierunkowskazy
Sygnalizacja skrętu i zmiany pasa
ruchu 3 157, światła pozycyjne
3 158.
Światła awaryjne
Do ich obsługi służy przycisk ¨.
Światła awaryjne 3 156.
Sygnał dźwiękowy
Nacisnąć przycisk j.
