2014.5 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

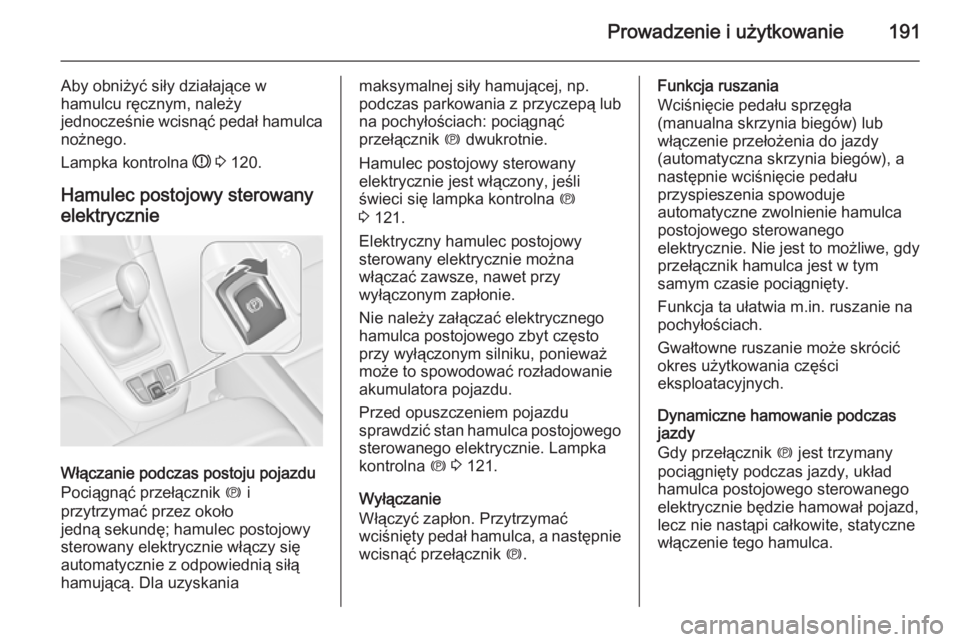

Prowadzenie i użytkowanie191
Aby obniżyć siły działające w
hamulcu ręcznym, należy
jednocześnie wcisnąć pedał hamulca
nożnego.
Lampka kontrolna R 3 120.
Hamulec postojowy sterowany
elektrycznie
Włączanie podczas postoju pojazdu
Pociągnąć przełącznik m i
przytrzymać przez około
jedną sekundę; hamulec postojowy
sterowany elektrycznie włączy się
automatycznie z odpowiednią siłą
hamującą. Dla uzyskania
maksymalnej siły hamującej, np.
podczas parkowania z przyczepą lub
na pochyłościach: pociągnąć
przełącznik m dwukrotnie.
Hamulec postojowy sterowany
elektrycznie jest włączony, jeśli
świeci się lampka kontrolna m
3 121.
Elektryczny hamulec postojowy
sterowany elektrycznie można
włączać zawsze, nawet przy
wyłączonym zapłonie.
Nie należy załączać elektrycznego
hamulca postojowego zbyt często
przy wyłączonym silniku, ponieważ
może to spowodować rozładowanie
akumulatora pojazdu.
Przed opuszczeniem pojazdu
sprawdzić stan hamulca postojowego sterowanego elektrycznie. Lampka
kontrolna m 3 121.
Wyłączanie
Włączyć zapłon. Przytrzymać
wciśnięty pedał hamulca, a następnie
wcisnąć przełącznik m.Funkcja ruszania
Wciśnięcie pedału sprzęgła
(manualna skrzynia biegów) lub
włączenie przełożenia do jazdy
(automatyczna skrzynia biegów), a następnie wciśnięcie pedału
przyspieszenia spowoduje
automatyczne zwolnienie hamulca
postojowego sterowanego
elektrycznie. Nie jest to możliwe, gdy przełącznik hamulca jest w tym
samym czasie pociągnięty.
Funkcja ta ułatwia m.in. ruszanie na
pochyłościach.
Gwałtowne ruszanie może skrócić
okres użytkowania części
eksploatacyjnych.
Dynamiczne hamowanie podczas jazdy
Gdy przełącznik m jest trzymany
pociągnięty podczas jazdy, układ
hamulca postojowego sterowanego
elektrycznie będzie hamował pojazd,
lecz nie nastąpi całkowite, statyczne
włączenie tego hamulca.

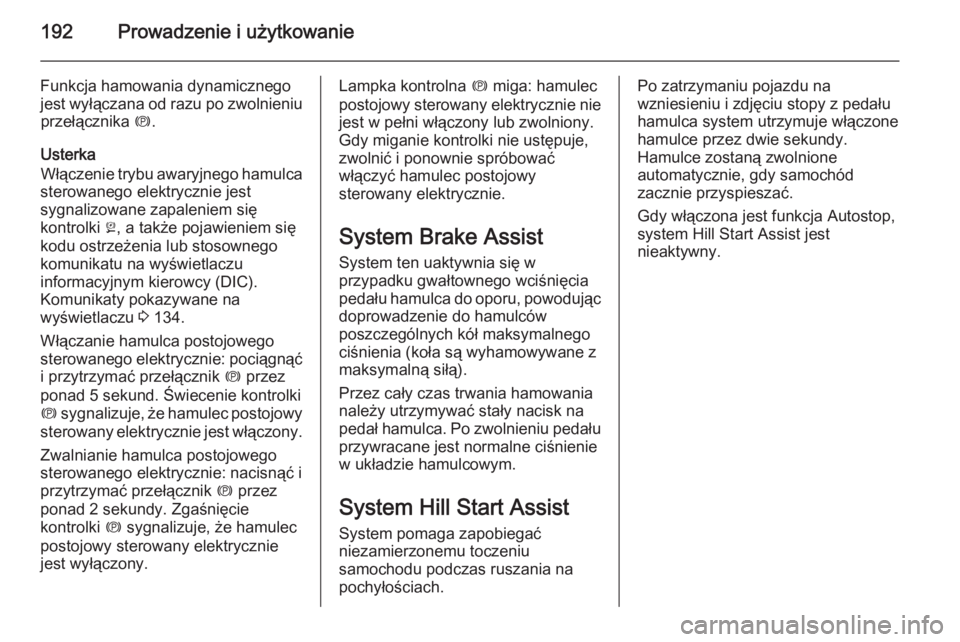

192Prowadzenie i użytkowanie
Funkcja hamowania dynamicznego
jest wyłączana od razu po zwolnieniu przełącznika m.
Usterka
Włączenie trybu awaryjnego hamulca
sterowanego elektrycznie jest
sygnalizowane zapaleniem się
kontrolki j, a także pojawieniem się
kodu ostrzeżenia lub stosownego
komunikatu na wyświetlaczu
informacyjnym kierowcy (DIC).
Komunikaty pokazywane na
wyświetlaczu 3 134.
Włączanie hamulca postojowego
sterowanego elektrycznie: pociągnąć i przytrzymać przełącznik m przez
ponad 5 sekund. Świecenie kontrolki
m sygnalizuje, że hamulec postojowy
sterowany elektrycznie jest włączony.
Zwalnianie hamulca postojowego
sterowanego elektrycznie: nacisnąć i
przytrzymać przełącznik m przez
ponad 2 sekundy. Zgaśnięcie
kontrolki m sygnalizuje, że hamulec
postojowy sterowany elektrycznie
jest wyłączony.Lampka kontrolna m miga: hamulec
postojowy sterowany elektrycznie nie
jest w pełni włączony lub zwolniony.
Gdy miganie kontrolki nie ustępuje,
zwolnić i ponownie spróbować
włączyć hamulec postojowy
sterowany elektrycznie.
System Brake Assist
System ten uaktywnia się w
przypadku gwałtownego wciśnięcia
pedału hamulca do oporu, powodując
doprowadzenie do hamulców
poszczególnych kół maksymalnego
ciśnienia (koła są wyhamowywane z
maksymalną siłą).
Przez cały czas trwania hamowania
należy utrzymywać stały nacisk na
pedał hamulca. Po zwolnieniu pedału przywracane jest normalne ciśnienie
w układzie hamulcowym.
System Hill Start Assist System pomaga zapobiegać
niezamierzonemu toczeniu
samochodu podczas ruszania na
pochyłościach.Po zatrzymaniu pojazdu na
wzniesieniu i zdjęciu stopy z pedału
hamulca system utrzymuje włączone
hamulce przez dwie sekundy.
Hamulce zostaną zwolnione
automatycznie, gdy samochód
zacznie przyspieszać.
Gdy włączona jest funkcja Autostop,
system Hill Start Assist jest
nieaktywny.

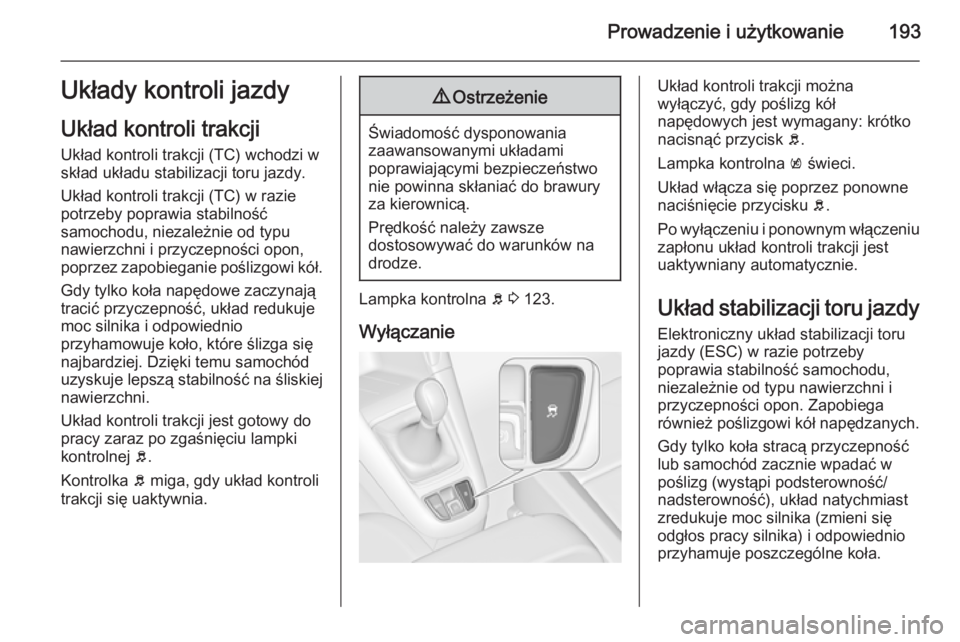

Prowadzenie i użytkowanie193Układy kontroli jazdy
Układ kontroli trakcji Układ kontroli trakcji (TC) wchodzi w
skład układu stabilizacji toru jazdy.
Układ kontroli trakcji (TC) w razie
potrzeby poprawia stabilność
samochodu, niezależnie od typu
nawierzchni i przyczepności opon, poprzez zapobieganie poślizgowi kół.
Gdy tylko koła napędowe zaczynają
tracić przyczepność, układ redukuje
moc silnika i odpowiednio
przyhamowuje koło, które ślizga się
najbardziej. Dzięki temu samochód
uzyskuje lepszą stabilność na śliskiej
nawierzchni.
Układ kontroli trakcji jest gotowy do
pracy zaraz po zgaśnięciu lampki
kontrolnej b.
Kontrolka b miga, gdy układ kontroli
trakcji się uaktywnia.9 Ostrzeżenie
Świadomość dysponowania
zaawansowanymi układami
poprawiającymi bezpieczeństwo
nie powinna skłaniać do brawury
za kierownicą.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Lampka kontrolna b 3 123.
Wyłączanie
Układ kontroli trakcji można
wyłączyć, gdy poślizg kół
napędowych jest wymagany: krótko
nacisnąć przycisk b.
Lampka kontrolna k świeci.
Układ włącza się poprzez ponowne
naciśnięcie przycisku b.
Po wyłączeniu i ponownym włączeniu zapłonu układ kontroli trakcji jestuaktywniany automatycznie.
Układ stabilizacji toru jazdy Elektroniczny układ stabilizacji toru
jazdy (ESC) w razie potrzeby
poprawia stabilność samochodu,
niezależnie od typu nawierzchni i
przyczepności opon. Zapobiega
również poślizgowi kół napędzanych.
Gdy tylko koła stracą przyczepność lub samochód zacznie wpadać w
poślizg (wystąpi podsterowność/ nadsterowność), układ natychmiast
zredukuje moc silnika (zmieni się
odgłos pracy silnika) i odpowiednio
przyhamuje poszczególne koła.

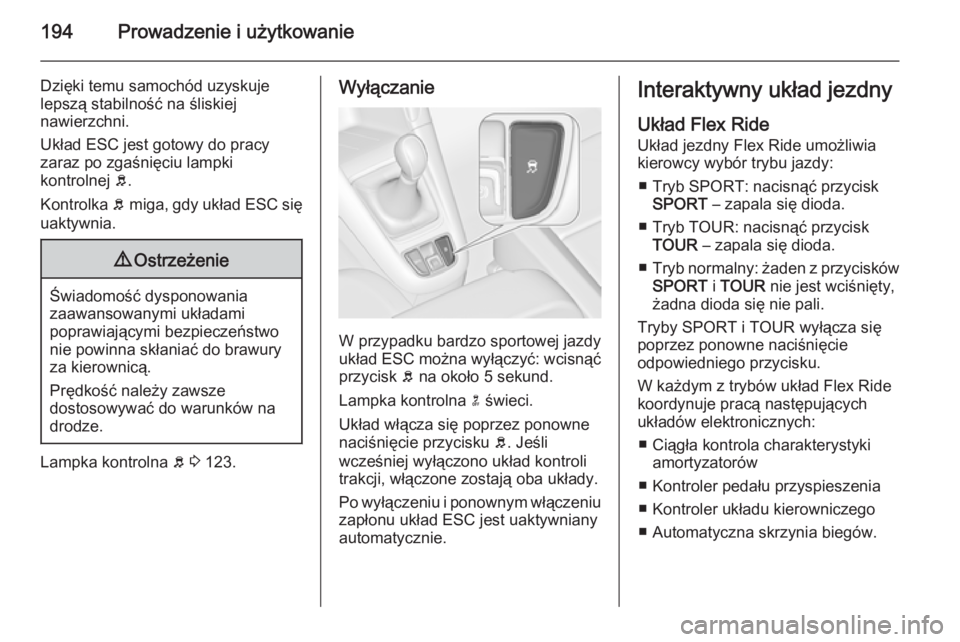

194Prowadzenie i użytkowanie
Dzięki temu samochód uzyskuje
lepszą stabilność na śliskiej
nawierzchni.
Układ ESC jest gotowy do pracy
zaraz po zgaśnięciu lampki
kontrolnej b.
Kontrolka b miga, gdy układ ESC się
uaktywnia.9 Ostrzeżenie
Świadomość dysponowania
zaawansowanymi układami
poprawiającymi bezpieczeństwo
nie powinna skłaniać do brawury
za kierownicą.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Lampka kontrolna b 3 123.
Wyłączanie
W przypadku bardzo sportowej jazdy
układ ESC można wyłączyć: wcisnąć przycisk b na około 5 sekund.
Lampka kontrolna n świeci.
Układ włącza się poprzez ponowne
naciśnięcie przycisku b. Jeśli
wcześniej wyłączono układ kontroli trakcji, włączone zostają oba układy.
Po wyłączeniu i ponownym włączeniu
zapłonu układ ESC jest uaktywniany
automatycznie.
Interaktywny układ jezdny
Układ Flex Ride
Układ jezdny Flex Ride umożliwia
kierowcy wybór trybu jazdy:
■ Tryb SPORT: nacisnąć przycisk SPORT – zapala się dioda.
■ Tryb TOUR: nacisnąć przycisk TOUR – zapala się dioda.
■ Tryb normalny: żaden z przycisków
SPORT i TOUR nie jest wciśnięty,
żadna dioda się nie pali.
Tryby SPORT i TOUR wyłącza się
poprzez ponowne naciśnięcie
odpowiedniego przycisku.
W każdym z trybów układ Flex Ride
koordynuje pracą następujących
układów elektronicznych:
■ Ciągła kontrola charakterystyki amortyzatorów
■ Kontroler pedału przyspieszenia
■ Kontroler układu kierowniczego
■ Automatyczna skrzynia biegów.

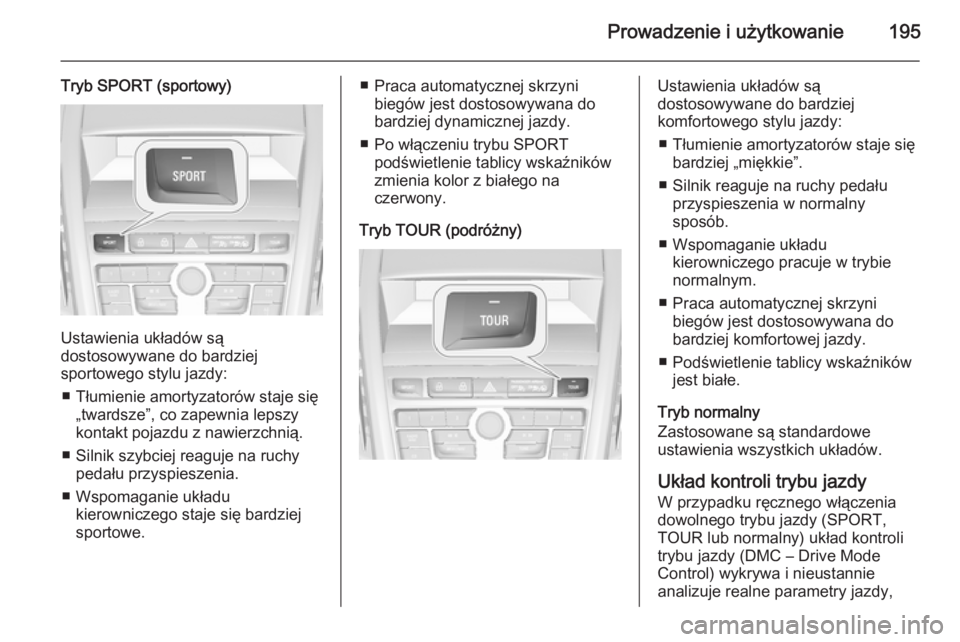

Prowadzenie i użytkowanie195
Tryb SPORT (sportowy)
Ustawienia układów są
dostosowywane do bardziej
sportowego stylu jazdy:
■ Tłumienie amortyzatorów staje się „twardsze”, co zapewnia lepszy
kontakt pojazdu z nawierzchnią.
■ Silnik szybciej reaguje na ruchy pedału przyspieszenia.
■ Wspomaganie układu kierowniczego staje się bardziejsportowe.
■ Praca automatycznej skrzyni biegów jest dostosowywana do
bardziej dynamicznej jazdy.
■ Po włączeniu trybu SPORT podświetlenie tablicy wskaźników
zmienia kolor z białego na
czerwony.
Tryb TOUR (podróżny)Ustawienia układów są
dostosowywane do bardziej
komfortowego stylu jazdy:
■ Tłumienie amortyzatorów staje się bardziej „miękkie”.
■ Silnik reaguje na ruchy pedału przyspieszenia w normalny
sposób.
■ Wspomaganie układu kierowniczego pracuje w trybie
normalnym.
■ Praca automatycznej skrzyni biegów jest dostosowywana do
bardziej komfortowej jazdy.
■ Podświetlenie tablicy wskaźników jest białe.
Tryb normalny
Zastosowane są standardowe
ustawienia wszystkich układów.
Układ kontroli trybu jazdy
W przypadku ręcznego włączenia
dowolnego trybu jazdy (SPORT,
TOUR lub normalny) układ kontroli
trybu jazdy (DMC – Drive Mode
Control) wykrywa i nieustannie
analizuje realne parametry jazdy,

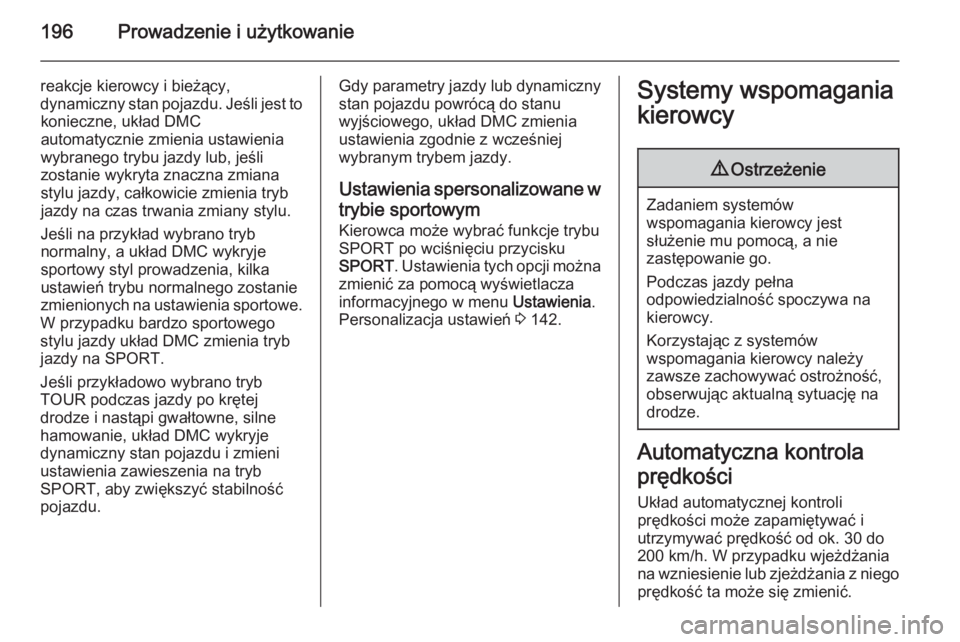

196Prowadzenie i użytkowanie
reakcje kierowcy i bieżący,
dynamiczny stan pojazdu. Jeśli jest to konieczne, układ DMC
automatycznie zmienia ustawienia
wybranego trybu jazdy lub, jeśli
zostanie wykryta znaczna zmiana stylu jazdy, całkowicie zmienia tryb
jazdy na czas trwania zmiany stylu.
Jeśli na przykład wybrano tryb
normalny, a układ DMC wykryje
sportowy styl prowadzenia, kilka
ustawień trybu normalnego zostanie
zmienionych na ustawienia sportowe.
W przypadku bardzo sportowego
stylu jazdy układ DMC zmienia tryb
jazdy na SPORT.
Jeśli przykładowo wybrano tryb
TOUR podczas jazdy po krętej
drodze i nastąpi gwałtowne, silne hamowanie, układ DMC wykryje
dynamiczny stan pojazdu i zmieni
ustawienia zawieszenia na tryb
SPORT, aby zwiększyć stabilność
pojazdu.Gdy parametry jazdy lub dynamiczny stan pojazdu powrócą do stanu
wyjściowego, układ DMC zmienia
ustawienia zgodnie z wcześniej
wybranym trybem jazdy.
Ustawienia spersonalizowane w
trybie sportowym Kierowca może wybrać funkcje trybu
SPORT po wciśnięciu przycisku
SPORT . Ustawienia tych opcji można
zmienić za pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 142.Systemy wspomagania
kierowcy9 Ostrzeżenie
Zadaniem systemów
wspomagania kierowcy jest
służenie mu pomocą, a nie
zastępowanie go.
Podczas jazdy pełna
odpowiedzialność spoczywa na
kierowcy.
Korzystając z systemów
wspomagania kierowcy należy
zawsze zachowywać ostrożność,
obserwując aktualną sytuację na
drodze.
Automatyczna kontrola
prędkości Układ automatycznej kontroli
prędkości może zapamiętywać i
utrzymywać prędkość od ok. 30 do
200 km/h. W przypadku wjeżdżania
na wzniesienie lub zjeżdżania z niego
prędkość ta może się zmienić.

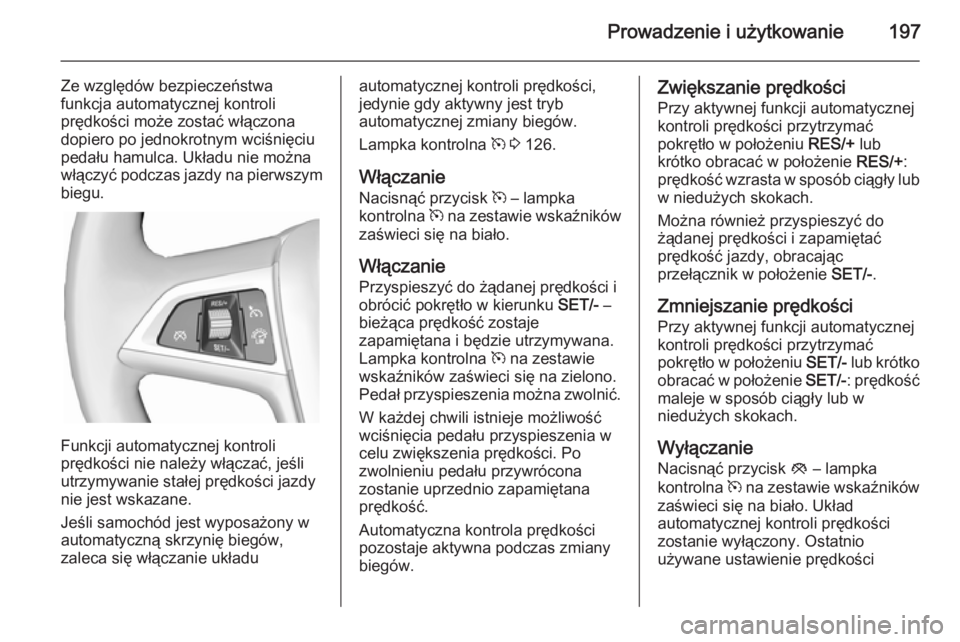

Prowadzenie i użytkowanie197
Ze względów bezpieczeństwa
funkcja automatycznej kontroli
prędkości może zostać włączona
dopiero po jednokrotnym wciśnięciu
pedału hamulca. Układu nie można
włączyć podczas jazdy na pierwszym biegu.
Funkcji automatycznej kontroli
prędkości nie należy włączać, jeśli
utrzymywanie stałej prędkości jazdy
nie jest wskazane.
Jeśli samochód jest wyposażony w
automatyczną skrzynię biegów,
zaleca się włączanie układu
automatycznej kontroli prędkości,
jedynie gdy aktywny jest tryb
automatycznej zmiany biegów.
Lampka kontrolna m 3 126.
Włączanie
Nacisnąć przycisk m – lampka
kontrolna m na zestawie wskaźników
zaświeci się na biało.
Włączanie
Przyspieszyć do żądanej prędkości i
obrócić pokrętło w kierunku SET/- –
bieżąca prędkość zostaje
zapamiętana i będzie utrzymywana.
Lampka kontrolna m na zestawie
wskaźników zaświeci się na zielono.
Pedał przyspieszenia można zwolnić.
W każdej chwili istnieje możliwość
wciśnięcia pedału przyspieszenia w
celu zwiększenia prędkości. Po
zwolnieniu pedału przywrócona
zostanie uprzednio zapamiętana
prędkość.
Automatyczna kontrola prędkości
pozostaje aktywna podczas zmiany
biegów.Zwiększanie prędkości
Przy aktywnej funkcji automatycznej
kontroli prędkości przytrzymać
pokrętło w położeniu RES/+ lub
krótko obracać w położenie RES/+:
prędkość wzrasta w sposób ciągły lub
w niedużych skokach.
Można również przyspieszyć do
żądanej prędkości i zapamiętać
prędkość jazdy, obracając
przełącznik w położenie SET/-.
Zmniejszanie prędkości Przy aktywnej funkcji automatycznej
kontroli prędkości przytrzymać
pokrętło w położeniu SET/- lub krótko
obracać w położenie SET/-: prędkość
maleje w sposób ciągły lub w
niedużych skokach.
Wyłączanie
Nacisnąć przycisk y – lampka
kontrolna m na zestawie wskaźników
zaświeci się na biało. Układ
automatycznej kontroli prędkości
zostanie wyłączony. Ostatnio
używane ustawienie prędkości

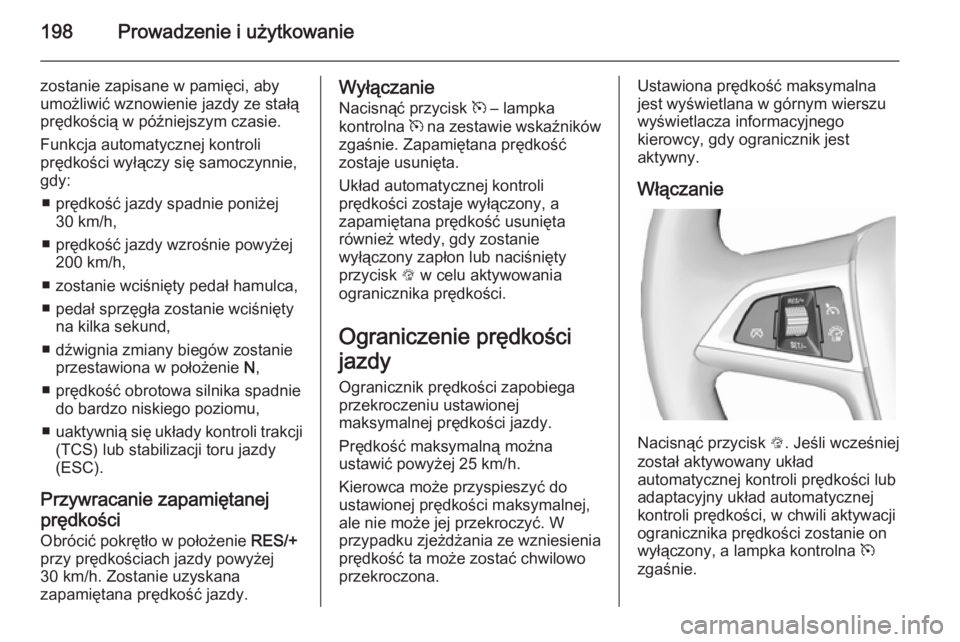

198Prowadzenie i użytkowanie
zostanie zapisane w pamięci, aby
umożliwić wznowienie jazdy ze stałą prędkością w późniejszym czasie.
Funkcja automatycznej kontroli
prędkości wyłączy się samoczynnie,
gdy:
■ prędkość jazdy spadnie poniżej 30 km/h,
■ prędkość jazdy wzrośnie powyżej 200 km/h,
■ zostanie wciśnięty pedał hamulca,
■ pedał sprzęgła zostanie wciśnięty na kilka sekund,
■ dźwignia zmiany biegów zostanie przestawiona w położenie N,
■ prędkość obrotowa silnika spadnie do bardzo niskiego poziomu,
■ uaktywnią się układy kontroli trakcji
(TCS) lub stabilizacji toru jazdy
(ESC).
Przywracanie zapamiętanej
prędkości
Obrócić pokrętło w położenie RES/+
przy prędkościach jazdy powyżej
30 km/h. Zostanie uzyskana
zapamiętana prędkość jazdy.Wyłączanie
Nacisnąć przycisk m – lampka
kontrolna m na zestawie wskaźników
zgaśnie. Zapamiętana prędkość
zostaje usunięta.
Układ automatycznej kontroli prędkości zostaje wyłączony, a
zapamiętana prędkość usunięta
również wtedy, gdy zostanie
wyłączony zapłon lub naciśnięty
przycisk L w celu aktywowania
ogranicznika prędkości.
Ograniczenie prędkości
jazdy
Ogranicznik prędkości zapobiega
przekroczeniu ustawionej
maksymalnej prędkości jazdy.
Prędkość maksymalną można
ustawić powyżej 25 km/h.
Kierowca może przyspieszyć do
ustawionej prędkości maksymalnej,
ale nie może jej przekroczyć. W
przypadku zjeżdżania ze wzniesienia
prędkość ta może zostać chwilowo
przekroczona.Ustawiona prędkość maksymalna jest wyświetlana w górnym wierszu
wyświetlacza informacyjnego
kierowcy, gdy ogranicznik jest
aktywny.
Włączanie
Nacisnąć przycisk L. Jeśli wcześniej
został aktywowany układ
automatycznej kontroli prędkości lub
adaptacyjny układ automatycznej
kontroli prędkości, w chwili aktywacji
ogranicznika prędkości zostanie on
wyłączony, a lampka kontrolna m
zgaśnie.
