2014.5 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

Wskaźniki i przyrządy119
Lampka miga
Po rozpoczęciu jazdy, gdy pas
bezpieczeństwa nie jest zapięty.
Zapinanie pasa bezpieczeństwa
3 55.
Poduszki powietrzne i
napinacze pasów
bezpieczeństwa Lampka v świeci w kolorze
czerwonym.
Po włączeniu zapłonu lampka zapala
się na ok. 4 sekundy. Jeśli lampka w
ogóle nie zaświeci, nie zgaśnie po
4 sekundach bądź nagle zaświeci
podczas jazdy, doszło do usterki w
układzie poduszek powietrznych.
Należy skorzystać z pomocy
warsztatu. W razie wypadku układy te
mogą nie zadziałać.
Zadziałanie napinaczy pasów
bezpieczeństwa lub poduszek
powietrznych jest sygnalizowane
świeceniem się lampki kontrolnej v.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Napinacze pasów bezpieczeństwa,
poduszki powietrzne 3 54, 3 58.
Wyłączanie poduszek
powietrznych Lampka ON V świeci w kolorze
żółtym.
Lampka świeci się przez ok.
60 sekund po włączeniu zapłonu.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
włączona.
Lampka OFF * świeci w kolorze
żółtym.
Czołowa poduszka powietrzna dla
przedniego fotela pasażera jest
wyłączona 3 61.
9 Niebezpieczeństwo
Użytkowanie aktywnej poduszki
powietrznej pasażera z przodu w
połączeniu z fotelikiem
dziecięcym może spowodować
uraz śmiertelny.
Osoby dorosłe podróżujące na
miejscu pasażera z przodu w
przypadku, gdy wyłączona jest
poduszka powietrzna, mogą ulec
urazowi śmiertelnemu.
Układ ładowania
akumulatora
Lampka p świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.

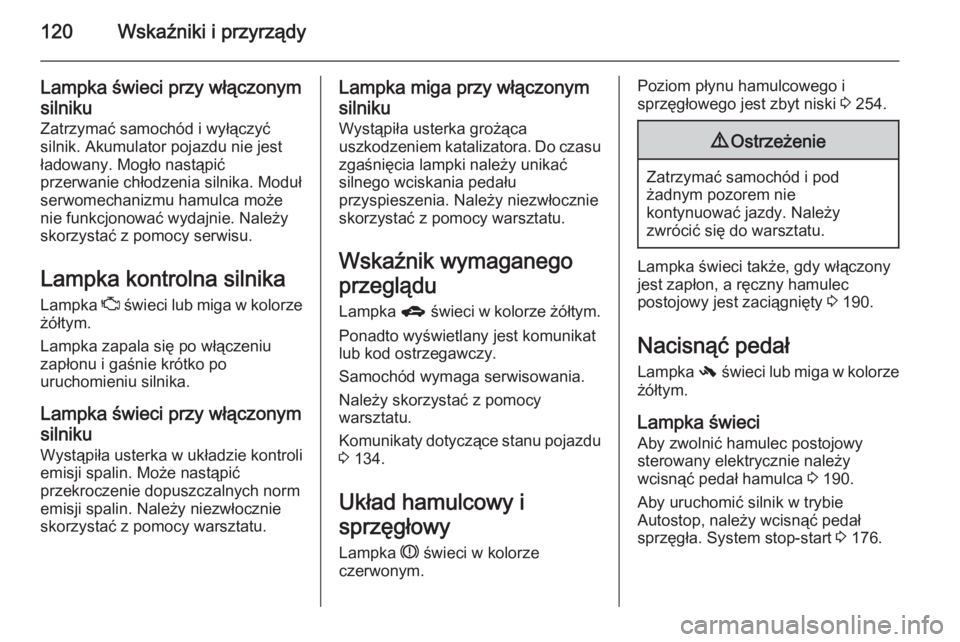

120Wskaźniki i przyrządy
Lampka świeci przy włączonym
silniku
Zatrzymać samochód i wyłączyć
silnik. Akumulator pojazdu nie jest
ładowany. Mogło nastąpić
przerwanie chłodzenia silnika. Moduł
serwomechanizmu hamulca może
nie funkcjonować wydajnie. Należy
skorzystać z pomocy serwisu.
Lampka kontrolna silnika Lampka Z świeci lub miga w kolorze
żółtym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.Lampka miga przy włączonym
silniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Wskaźnik wymaganego przeglądu Lampka g świeci w kolorze żółtym.
Ponadto wyświetlany jest komunikat
lub kod ostrzegawczy.
Samochód wymaga serwisowania.
Należy skorzystać z pomocy
warsztatu.
Komunikaty dotyczące stanu pojazdu 3 134.
Układ hamulcowy i
sprzęgłowy
Lampka R świeci w kolorze
czerwonym.Poziom płynu hamulcowego i
sprzęgłowego jest zbyt niski 3 254.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Lampka świeci także, gdy włączony
jest zapłon, a ręczny hamulec
postojowy jest zaciągnięty 3 190.
Nacisnąć pedał Lampka - świeci lub miga w kolorze
żółtym.
Lampka świeci
Aby zwolnić hamulec postojowy
sterowany elektrycznie należy
wcisnąć pedał hamulca 3 190.
Aby uruchomić silnik w trybie
Autostop, należy wcisnąć pedał
sprzęgła. System stop-start 3 176.

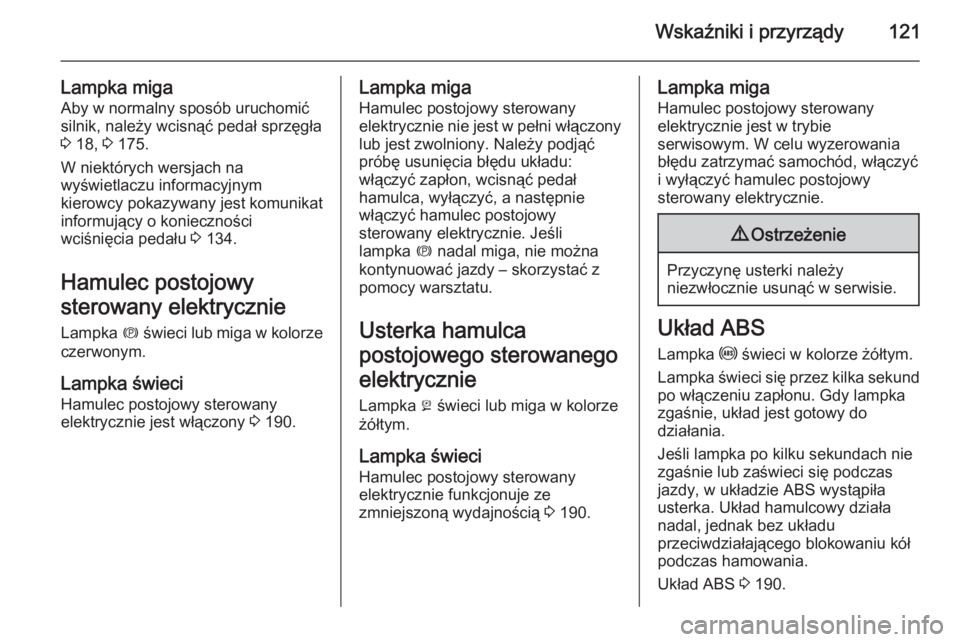

Wskaźniki i przyrządy121
Lampka migaAby w normalny sposób uruchomić
silnik, należy wcisnąć pedał sprzęgła
3 18, 3 175.
W niektórych wersjach na
wyświetlaczu informacyjnym
kierowcy pokazywany jest komunikat
informujący o konieczności
wciśnięcia pedału 3 134.
Hamulec postojowy
sterowany elektrycznie
Lampka m świeci lub miga w kolorze
czerwonym.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie jest włączony 3 190.Lampka miga
Hamulec postojowy sterowanyelektrycznie nie jest w pełni włączony
lub jest zwolniony. Należy podjąć
próbę usunięcia błędu układu:
włączyć zapłon, wcisnąć pedał
hamulca, wyłączyć, a następnie
włączyć hamulec postojowy
sterowany elektrycznie. Jeśli
lampka m nadal miga, nie można
kontynuować jazdy – skorzystać z
pomocy warsztatu.
Usterka hamulca
postojowego sterowanego
elektrycznie Lampka j świeci lub miga w kolorze
żółtym.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie funkcjonuje ze
zmniejszoną wydajnością 3 190.Lampka miga
Hamulec postojowy sterowany
elektrycznie jest w trybie
serwisowym. W celu wyzerowania
błędu zatrzymać samochód, włączyć
i wyłączyć hamulec postojowy
sterowany elektrycznie.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 190.

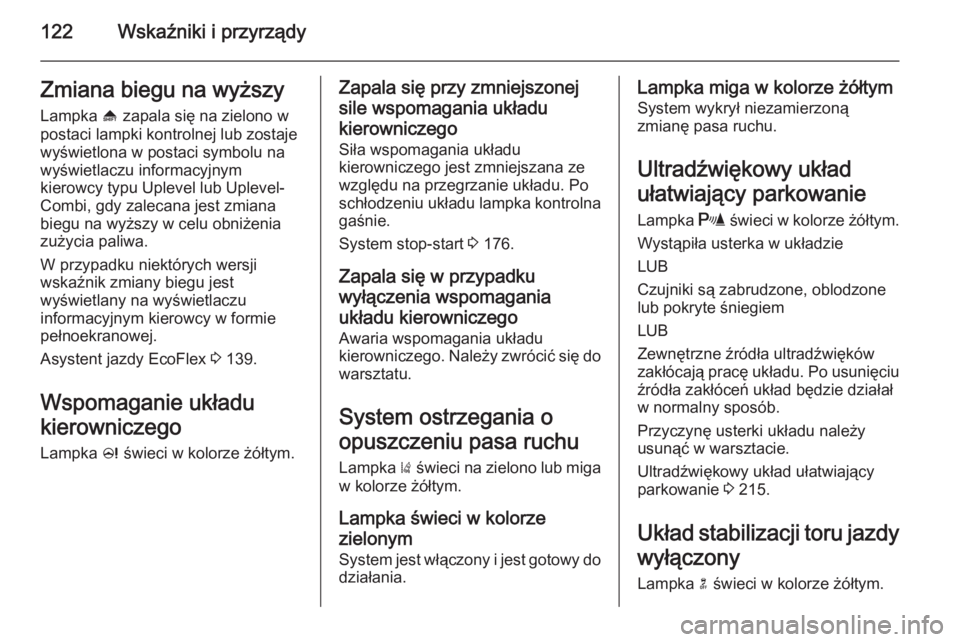

122Wskaźniki i przyrządyZmiana biegu na wyższyLampka [ zapala się na zielono w
postaci lampki kontrolnej lub zostaje
wyświetlona w postaci symbolu na
wyświetlaczu informacyjnym
kierowcy typu Uplevel lub Uplevel-
Combi, gdy zalecana jest zmiana
biegu na wyższy w celu obniżenia
zużycia paliwa.
W przypadku niektórych wersji
wskaźnik zmiany biegu jest
wyświetlany na wyświetlaczu
informacyjnym kierowcy w formie
pełnoekranowej.
Asystent jazdy EcoFlex 3 139.
Wspomaganie układu
kierowniczego
Lampka c świeci w kolorze żółtym.Zapala się przy zmniejszonej
sile wspomagania układu
kierowniczego
Siła wspomagania układu
kierowniczego jest zmniejszana ze
względu na przegrzanie układu. Po
schłodzeniu układu lampka kontrolna
gaśnie.
System stop-start 3 176.
Zapala się w przypadku
wyłączenia wspomagania
układu kierowniczego
Awaria wspomagania układu
kierowniczego. Należy zwrócić się do warsztatu.
System ostrzegania o
opuszczeniu pasa ruchu
Lampka ) świeci na zielono lub miga
w kolorze żółtym.
Lampka świeci w kolorzezielonym
System jest włączony i jest gotowy do
działania.Lampka miga w kolorze żółtym
System wykrył niezamierzoną
zmianę pasa ruchu.
Ultradźwiękowy układ
ułatwiający parkowanie
Lampka r świeci w kolorze żółtym.
Wystąpiła usterka w układzie
LUB
Czujniki są zabrudzone, oblodzone
lub pokryte śniegiem
LUB
Zewnętrzne źródła ultradźwięków
zakłócają pracę układu. Po usunięciu źródła zakłóceń układ będzie działałw normalny sposób.
Przyczynę usterki układu należy
usunąć w warsztacie.
Ultradźwiękowy układ ułatwiający
parkowanie 3 215.
Układ stabilizacji toru jazdy wyłączony
Lampka n świeci w kolorze żółtym.

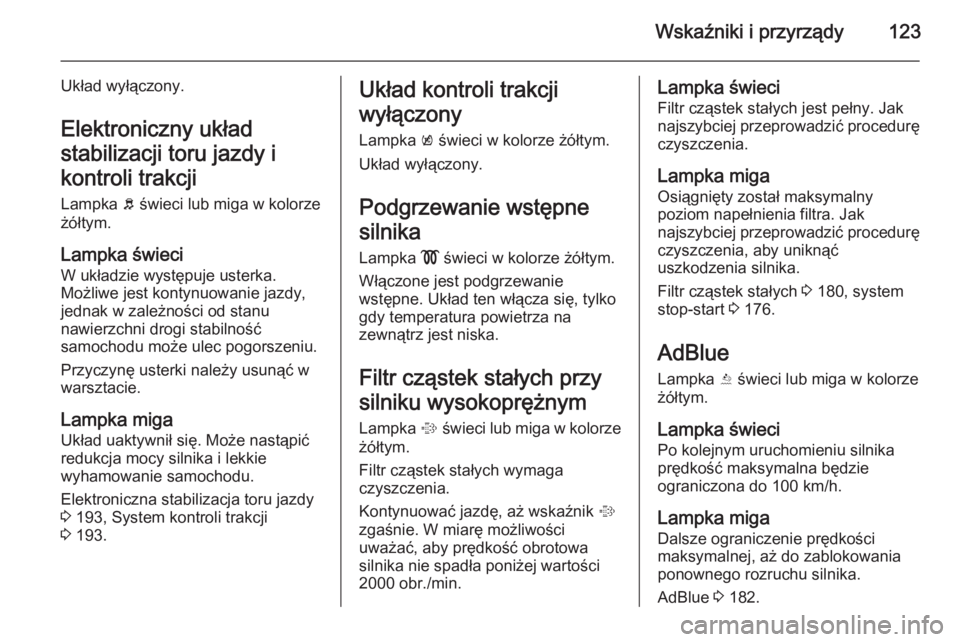

Wskaźniki i przyrządy123
Układ wyłączony.Elektroniczny układ
stabilizacji toru jazdy i
kontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.
Lampka świeci
W układzie występuje usterka.
Możliwe jest kontynuowanie jazdy,
jednak w zależności od stanu
nawierzchni drogi stabilność
samochodu może ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.
Lampka miga
Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Elektroniczna stabilizacja toru jazdy
3 193, System kontroli trakcji
3 193.Układ kontroli trakcji
wyłączony
Lampka k świeci w kolorze żółtym.
Układ wyłączony.
Podgrzewanie wstępne
silnika
Lampka ! świeci w kolorze żółtym.
Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
Filtr cząstek stałych przy
silniku wysokoprężnym Lampka % świeci lub miga w kolorze
żółtym.
Filtr cząstek stałych wymaga
czyszczenia.
Kontynuować jazdę, aż wskaźnik %
zgaśnie. W miarę możliwości
uważać, aby prędkość obrotowa
silnika nie spadła poniżej wartości
2000 obr./min.Lampka świeci
Filtr cząstek stałych jest pełny. Jak najszybciej przeprowadzić procedurę
czyszczenia.
Lampka miga
Osiągnięty został maksymalny
poziom napełnienia filtra. Jak
najszybciej przeprowadzić procedurę czyszczenia, aby uniknąć
uszkodzenia silnika.
Filtr cząstek stałych 3 180, system
stop-start 3 176.
AdBlue
Lampka Y świeci lub miga w kolorze
żółtym.
Lampka świeci
Po kolejnym uruchomieniu silnika
prędkość maksymalna będzie
ograniczona do 100 km/h.
Lampka migaDalsze ograniczenie prędkości
maksymalnej, aż do zablokowania
ponownego rozruchu silnika.
AdBlue 3 182.

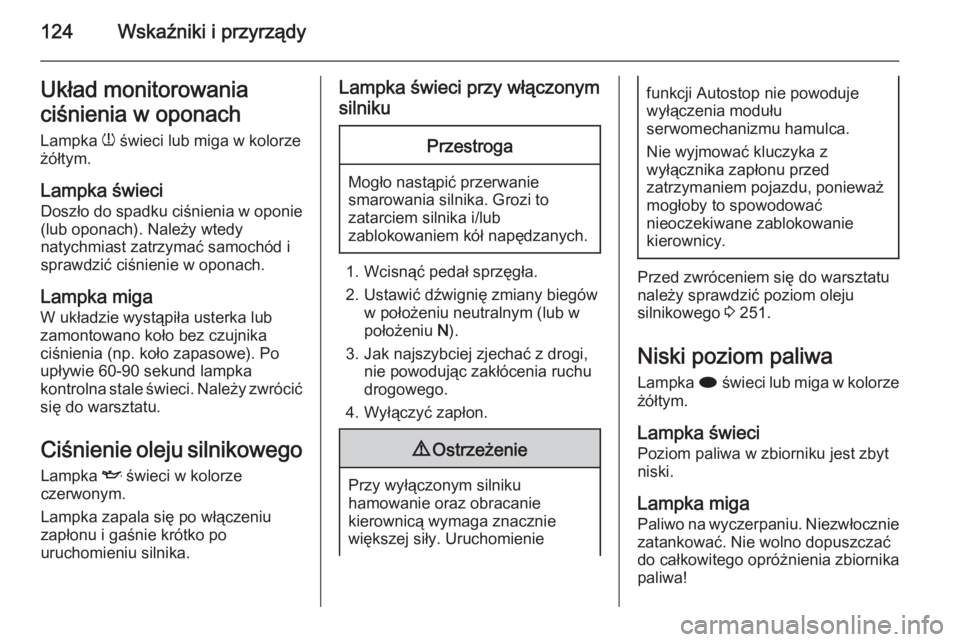

124Wskaźniki i przyrządyUkład monitorowania
ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci Doszło do spadku ciśnienia w oponie
(lub oponach). Należy wtedy
natychmiast zatrzymać samochód i
sprawdzić ciśnienie w oponach.
Lampka miga W układzie wystąpiła usterka lubzamontowano koło bez czujnika
ciśnienia (np. koło zapasowe). Po
upływie 60-90 sekund lampka
kontrolna stale świeci. Należy zwrócić
się do warsztatu.
Ciśnienie oleju silnikowego Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym (lub w
położeniu N).
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.
9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły. Uruchomienie
funkcji Autostop nie powoduje
wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu przed
zatrzymaniem pojazdu, ponieważ
mogłoby to spowodować
nieoczekiwane zablokowanie
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 251.
Niski poziom paliwa Lampka i świeci lub miga w kolorze
żółtym.
Lampka świeci Poziom paliwa w zbiorniku jest zbyt
niski.
Lampka miga Paliwo na wyczerpaniu. Niezwłocznie
zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!

Wskaźniki i przyrządy125
Katalizator 3 181.
Odpowietrzanie układu paliwowego silnika wysokoprężnego 3 257.
Immobilizer
Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie będzie można uruchomić silnika.
Ograniczona moc silnika
Lampka # świeci w kolorze żółtym.
Moc silnika jest obniżona. Należy
zwrócić się do warsztatu.
Światła zewnętrzne
Lampka 8 świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
3 148.
Światła drogowe
Lampka C świeci w kolorze
niebieskim.Lampka świeci się przy włączonych
światłach drogowych, podczas
aktywowania sygnału świetlnego
3 149 lub gdy włączone są światła
drogowe wraz z funkcją doświetlania
światłami drogowymi lub systemem
inteligentnej regulacji wiązki świateł
3 152.
Funkcja doświetlania
światłami drogowymi
Lampka l świeci w kolorze
zielonym.
Została aktywowana funkcja
doświetlania światłami drogowymi lub
system inteligentnej regulacji wiązki
świateł 3 150, 3 152.
System adaptacyjnego
oświetlenia drogi
Lampka f świeci lub miga w kolorze
żółtym.
Lampka świeci
Wystąpiła usterka w układzie.Należy skorzystać z pomocy
warsztatu.
Lampka miga Układ jest ustawiony na symetryczne
światła mijania.
Po włączeniu zapłonu lampka
kontrolna f miga przez ok.
4 sekundy, przypominając kierowcy, że światła zostały przystosowane do
jazdy za granicą 3 151.
Automatyczne sterowanie światłami 3 149.
Światła przeciwmgielne Lampka > świeci w kolorze
zielonym.
Włączone są przednie światła
przeciwmgielne 3 157.
Tylne światło
przeciwmgielne Lampka r świeci w kolorze żółtym.
Włączone jest tylne światło
przeciwmgielne 3 158.

126Wskaźniki i przyrządyNiski poziom płynu do
spryskiwaczy Lampka G świeci w kolorze żółtym.
Poziom płynu do spryskiwaczy w
zbiorniku jest niski.
Płyn do spryskiwaczy 3 254.
Automatyczna kontrola
prędkości Lampka m świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym
System jest włączony.
Lampka świeci w kolorze zielonym Układ automatycznej kontroli
prędkości jest włączony.
Automatyczna kontrola prędkości
3 196.Adaptacyjny układ
automatycznej kontroli
prędkości Lampka m świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym System jest włączony.
Lampka świeci w kolorze zielonym
Adaptacyjny układ automatycznej
kontroli prędkości jest włączony.
Adaptacyjny układ automatycznej
kontroli prędkości 3 200.
Wykryto pojazd z przodu Lampka A świeci w kolorze
zielonym.
Wykryto pojazd z przodu poruszający
się po tym samym pasie.
Adaptacyjny układ automatycznej
kontroli prędkości 3 200, ostrzeżenie
o zderzeniu czołowym 3 208.Sygnalizator otwartych
drzwi
Lampka h świeci w kolorze
czerwonym.
Otwarte są drzwi lub klapa tylna.
