2014.5 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

Wskaźniki i przyrządy127Wyświetlacze
informacyjne
Wyświetlacz informacyjny
kierowcy
Wyświetlacz informacyjny kierowcy
(Driver Information Center, DIC)
znajduje się w tablicy przyrządów,
między prędkościomierzem i
obrotomierzem. Dostępny jest jako
wyświetlacz typu Midlevel, Uplevel lub Uplevel-Combi.Wyświetlacz typu Midlevel wyświetla:
■ licznik przebiegu całkowitego
■ licznik przebiegu dziennego
■ niektóre lampki kontrolne
■ informacje o pojeździe
■ informacje o podróży/paliwie
■ komunikaty, wyświetlane w postaci
kodów liczbowych 3 134.
Na wyświetlaczu typu Uplevel przy
pomocy przycisku MENU można
wybrać następujące menu główne:
■ Menu informacji o pojeździe
■ Menu informacji o przebiegu i
paliwie
Na wyświetlaczu typu Uplevel-Combi naciskając przycisk MENU można
wybrać strony menu. Symbole menu
są widoczne w górnym wierszu
wyświetlacza:
■ X Menu informacji o pojeździe
■ W Menu informacji o przebiegu i
paliwie
■ s Menu informacyjne ECO
Niektóre z wyświetlanych funkcji
różnią się w zależności od tego, czy
pojazd znajduje się w ruchu, czy stoi.
Niektóre funkcje są dostępne
wyłącznie podczas jazdy.

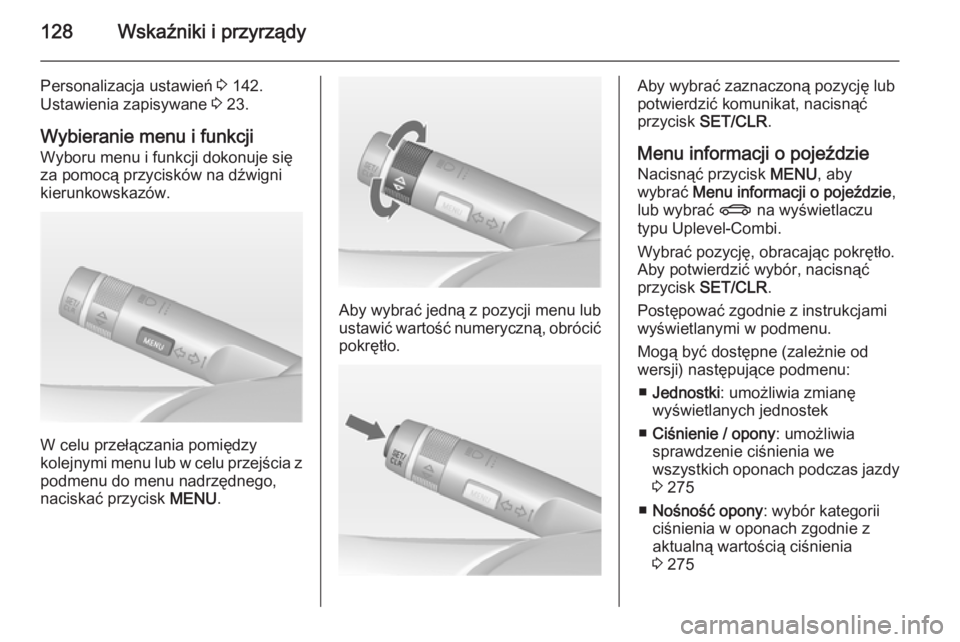

128Wskaźniki i przyrządy
Personalizacja ustawień 3 142.
Ustawienia zapisywane 3 23.
Wybieranie menu i funkcji Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.
W celu przełączania pomiędzy
kolejnymi menu lub w celu przejścia z
podmenu do menu nadrzędnego,
naciskać przycisk MENU.
Aby wybrać jedną z pozycji menu lub
ustawić wartość numeryczną, obrócić pokrętło.
Aby wybrać zaznaczoną pozycję lub
potwierdzić komunikat, nacisnąć
przycisk SET/CLR .
Menu informacji o pojeździe
Nacisnąć przycisk MENU, aby
wybrać Menu informacji o pojeździe ,
lub wybrać X na wyświetlaczu
typu Uplevel-Combi.
Wybrać pozycję, obracając pokrętło.
Aby potwierdzić wybór, nacisnąć
przycisk SET/CLR .
Postępować zgodnie z instrukcjami
wyświetlanymi w podmenu.
Mogą być dostępne (zależnie od
wersji) następujące podmenu:
■ Jednostki : umożliwia zmianę
wyświetlanych jednostek
■ Ciśnienie / opony : umożliwia
sprawdzenie ciśnienia we
wszystkich oponach podczas jazdy 3 275
■ Nośność opony : wybór kategorii
ciśnienia w oponach zgodnie z
aktualną wartością ciśnienia
3 275

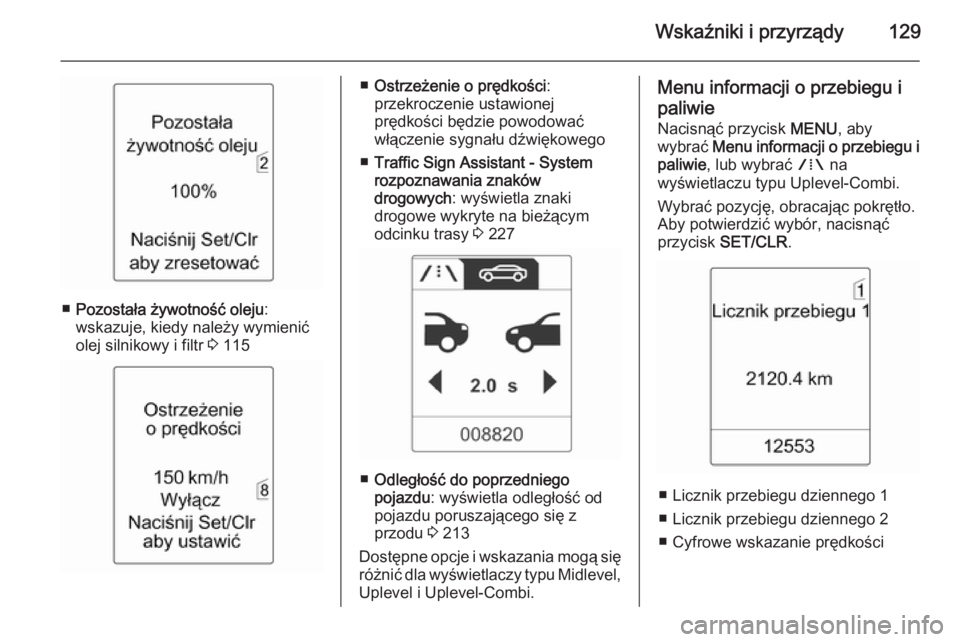

Wskaźniki i przyrządy129
■Pozostała żywotność oleju :
wskazuje, kiedy należy wymienić olej silnikowy i filtr 3 115
■ Ostrzeżenie o prędkości :
przekroczenie ustawionej
prędkości będzie powodować
włączenie sygnału dźwiękowego
■ Traffic Sign Assistant - System
rozpoznawania znaków
drogowych : wyświetla znaki
drogowe wykryte na bieżącym
odcinku trasy 3 227
■ Odległość do poprzedniego
pojazdu : wyświetla odległość od
pojazdu poruszającego się z
przodu 3 213
Dostępne opcje i wskazania mogą się różnić dla wyświetlaczy typu Midlevel,
Uplevel i Uplevel-Combi.
Menu informacji o przebiegu i
paliwie Nacisnąć przycisk MENU, aby
wybrać Menu informacji o przebiegu i
paliwie , lub wybrać W na
wyświetlaczu typu Uplevel-Combi.
Wybrać pozycję, obracając pokrętło.
Aby potwierdzić wybór, nacisnąć
przycisk SET/CLR .
■ Licznik przebiegu dziennego 1
■ Licznik przebiegu dziennego 2
■ Cyfrowe wskazanie prędkości

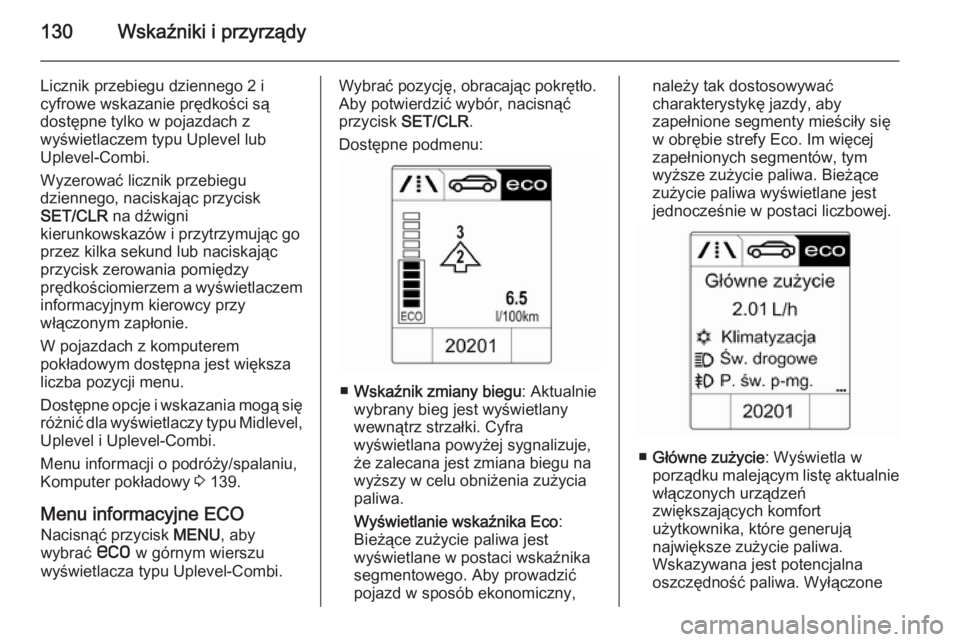

130Wskaźniki i przyrządy
Licznik przebiegu dziennego 2 i
cyfrowe wskazanie prędkości są
dostępne tylko w pojazdach z
wyświetlaczem typu Uplevel lub
Uplevel-Combi.
Wyzerować licznik przebiegu
dziennego, naciskając przycisk
SET/CLR na dźwigni
kierunkowskazów i przytrzymując go
przez kilka sekund lub naciskając
przycisk zerowania pomiędzy
prędkościomierzem a wyświetlaczem
informacyjnym kierowcy przy
włączonym zapłonie.
W pojazdach z komputerem
pokładowym dostępna jest większa
liczba pozycji menu.
Dostępne opcje i wskazania mogą się różnić dla wyświetlaczy typu Midlevel,
Uplevel i Uplevel-Combi.
Menu informacji o podróży/spalaniu,
Komputer pokładowy 3 139.
Menu informacyjne ECO Nacisnąć przycisk MENU, aby
wybrać s w górnym wierszu
wyświetlacza typu Uplevel-Combi.Wybrać pozycję, obracając pokrętło.
Aby potwierdzić wybór, nacisnąć
przycisk SET/CLR .
Dostępne podmenu:
■ Wskaźnik zmiany biegu : Aktualnie
wybrany bieg jest wyświetlany
wewnątrz strzałki. Cyfra
wyświetlana powyżej sygnalizuje,
że zalecana jest zmiana biegu na
wyższy w celu obniżenia zużycia
paliwa.
Wyświetlanie wskaźnika Eco :
Bieżące zużycie paliwa jest
wyświetlane w postaci wskaźnika
segmentowego. Aby prowadzić
pojazd w sposób ekonomiczny,
należy tak dostosowywać
charakterystykę jazdy, aby
zapełnione segmenty mieściły się
w obrębie strefy Eco. Im więcej
zapełnionych segmentów, tym
wyższe zużycie paliwa. Bieżące zużycie paliwa wyświetlane jest
jednocześnie w postaci liczbowej.
■ Główne zużycie : Wyświetla w
porządku malejącym listę aktualnie
włączonych urządzeń
zwiększających komfort
użytkownika, które generują
największe zużycie paliwa.
Wskazywana jest potencjalna
oszczędność paliwa. Wyłączone

Wskaźniki i przyrządy131
urządzenie znika z listy, a wartośćzużycia paliwa zostaje
zaktualizowana.
W pewnych sporadycznie
występujących warunkach jazdy
może zostać automatycznie
uruchomione ogrzewanie tylnej
szyby w celu zwiększenia
obciążenia silnika. W takiej sytuacji ogrzewanie tylnej szyby jest
wyświetlane na liście urządzeń
generujących największe zużycie
paliwa, mimo że nie zostało
włączone przez użytkownika.■ Tend. ekonom. : Wyświetla trend
średniego zużycia na odcinku
ostatnich 50 km. Zapełnione
segmenty wskazują zużycie w
odstępach co 5 km i pozwalają na
odzwierciedlenie wpływu
ukształtowania terenu lub stylu jazdy na zużycie paliwa.
Graficzny wyświetlacz
informacyjny, kolorowy
wyświetlacz informacyjny W zależności od konfiguracji pojazd
może być wyposażony w graficzny
lub kolorowy wyświetlacz
informacyjny. Wyświetlacz
informacyjny znajduje się w desce rozdzielczej, nad panelem systemu
Infotainment.Graficzny wyświetlacz
informacyjny
W zależności od wersji systemu
Infotainment graficzny wyświetlacz informacyjny może występować wdwóch wariantach.

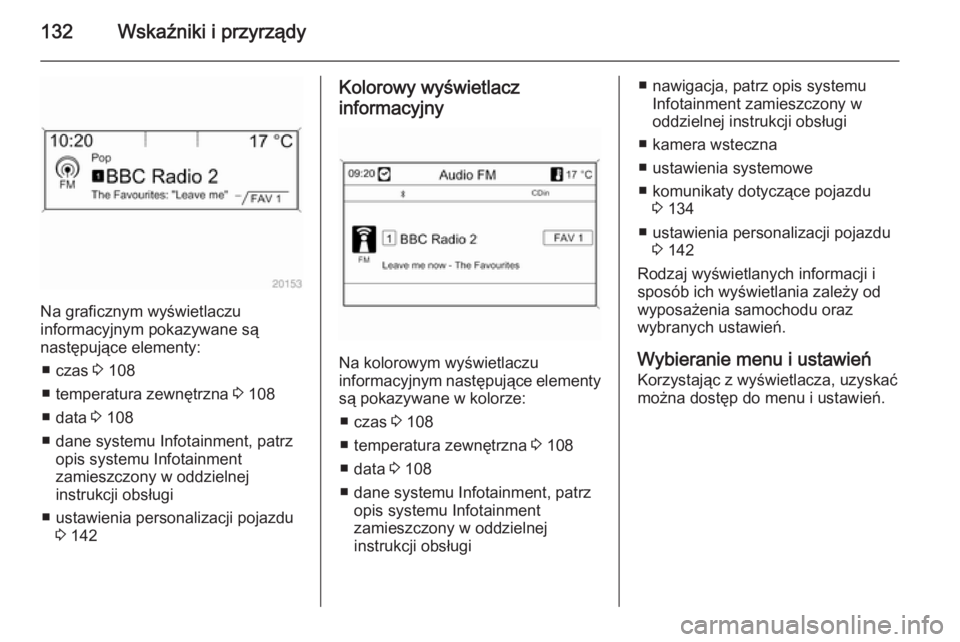

132Wskaźniki i przyrządy
Na graficznym wyświetlaczu
informacyjnym pokazywane są
następujące elementy:
■ czas 3 108
■ temperatura zewnętrzna 3 108
■ data 3 108
■ dane systemu Infotainment, patrz opis systemu Infotainment
zamieszczony w oddzielnej
instrukcji obsługi
■ ustawienia personalizacji pojazdu 3 142
Kolorowy wyświetlacz
informacyjny
Na kolorowym wyświetlaczu
informacyjnym następujące elementy
są pokazywane w kolorze:
■ czas 3 108
■ temperatura zewnętrzna 3 108
■ data 3 108
■ dane systemu Infotainment, patrz opis systemu Infotainment
zamieszczony w oddzielnej
instrukcji obsługi
■ nawigacja, patrz opis systemu Infotainment zamieszczony w
oddzielnej instrukcji obsługi
■ kamera wsteczna
■ ustawienia systemowe
■ komunikaty dotyczące pojazdu 3 134
■ ustawienia personalizacji pojazdu 3 142
Rodzaj wyświetlanych informacji i sposób ich wyświetlania zależy odwyposażenia samochodu oraz
wybranych ustawień.
Wybieranie menu i ustawień
Korzystając z wyświetlacza, uzyskać
można dostęp do menu i ustawień.

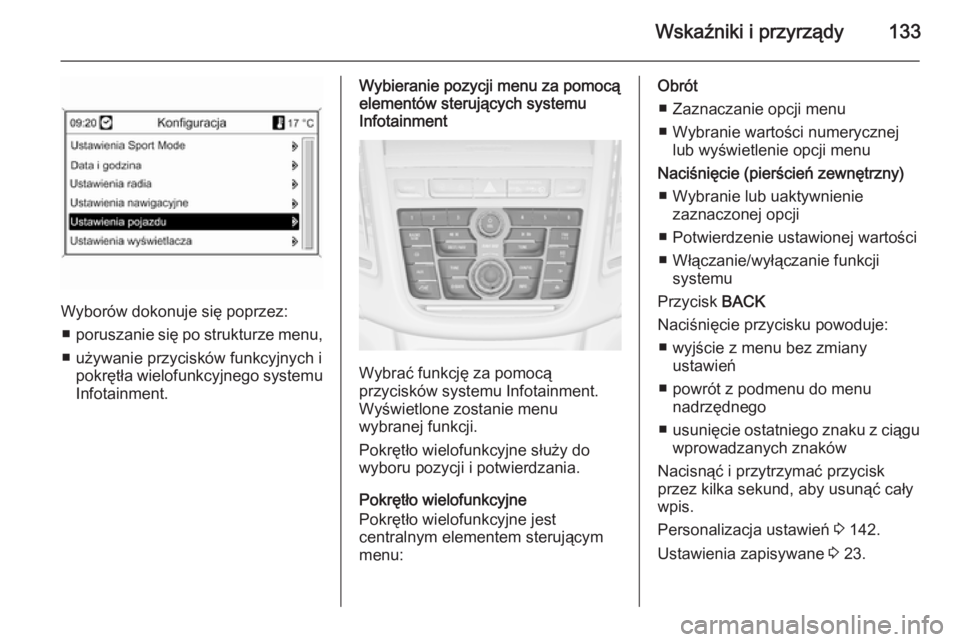

Wskaźniki i przyrządy133
Wyborów dokonuje się poprzez:■ poruszanie się po strukturze menu,
■ używanie przycisków funkcyjnych i pokrętła wielofunkcyjnego systemu
Infotainment.
Wybieranie pozycji menu za pomocą
elementów sterujących systemu
Infotainment
Wybrać funkcję za pomocą
przycisków systemu Infotainment.
Wyświetlone zostanie menu
wybranej funkcji.
Pokrętło wielofunkcyjne służy do wyboru pozycji i potwierdzania.
Pokrętło wielofunkcyjne
Pokrętło wielofunkcyjne jest
centralnym elementem sterującym
menu:
Obrót
■ Zaznaczanie opcji menu
■ Wybranie wartości numerycznej lub wyświetlenie opcji menu
Naciśnięcie (pierścień zewnętrzny) ■ Wybranie lub uaktywnienie zaznaczonej opcji
■ Potwierdzenie ustawionej wartości
■ Włączanie/wyłączanie funkcji systemu
Przycisk BACK
Naciśnięcie przycisku powoduje: ■ wyjście z menu bez zmiany ustawień
■ powrót z podmenu do menu nadrzędnego
■ usunięcie ostatniego znaku z ciągu
wprowadzanych znaków
Nacisnąć i przytrzymać przycisk
przez kilka sekund, aby usunąć cały wpis.
Personalizacja ustawień 3 142.
Ustawienia zapisywane 3 23.

134Wskaźniki i przyrządyKomunikaty
pokazywane na
wyświetlaczu
Komunikaty są wyświetlane głównie
poprzez wyświetlacz informacyjny
kierowcy (Driver Information Centre,
DIC), niekiedy wraz z ostrzeżeniem i
sygnałem akustycznym.
Nacisnąć przycisk SET/CLR, MENU
lub obrócić pokrętło regulacyjne w
celu potwierdzenia komunikatu.
Komunikaty pojazdu na
wyświetlaczu typu Midlevel
Komunikaty są wyświetlane w postaci kodów liczbowych.
NrZnaczenie kodu2Nie wykryto nadajnika zdalnego sterowania; wcisnąć pedał
sprzęgła, aby ponowić próbę3Niski poziom płynu chłodzą‐
cego4Klimatyzacja wyłączona5Kierownica jest zablokowanaNrZnaczenie kodu6Wcisnąć pedał hamulca, aby
zwolnić hamulec postojowy
sterowany elektrycznie7Obrócić kierownicę, wyłączyć, a następnie włączyć zapłon9Obrócić kierownicę, ponownie
uruchomić silnik12Samochód przeciążony13Sprężarka przegrzana15Usterka centralnego, wysoko
zamontowanego światła hamo‐
wania16Usterka światła hamowania17Usterka układu poziomowania
reflektorów18Usterka lewego światła mijania19Usterka tylnego światła prze‐
ciwmgielnego20Usterka prawego światła
mijania21Usterka lewego światła pozy‐
cyjnego
