Prostori za spravljanje63

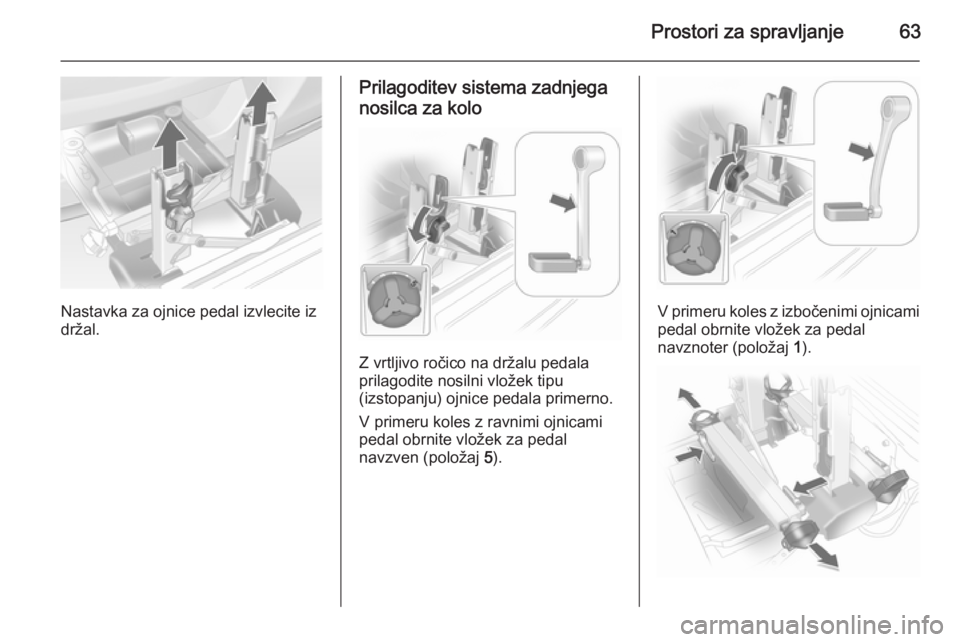

Nastavka za ojnice pedal izvlecite iz
držal.
Prilagoditev sistema zadnjega
nosilca za kolo
Z vrtljivo ročico na držalu pedala
prilagodite nosilni vložek tipu
(izstopanju) ojnice pedala primerno.
V primeru koles z ravnimi ojnicami
pedal obrnite vložek za pedal
navzven (položaj 5).
V primeru koles z izbočenimi ojnicami
pedal obrnite vložek za pedal
navznoter (položaj 1).

64Prostori za spravljanje
Pritisnite sprostilni vzvod in izvlecite
pritrdilna vodila za zračnice.
Pritisnite sponko na držalu jermena in
držalo jermena izvlecite.
Priprava kolesa za namestitev
Opomba
Največja širina za ročico stopalke je
38,3 mm, največja globina pa
14,4 mm.
Zavrtite levo pedalo (ojnico brez
zobatega kolesa) navpično navzdol.
Stopalka levega pedala mora biti
nastavljena vodoravno.
Sprednje kolo mora imeti svojo
sprednjo zračnico obrnjeno v levo.
Zadnje kolo mora imeti svojo zadnjo
zračnico obrnjeno v desno.

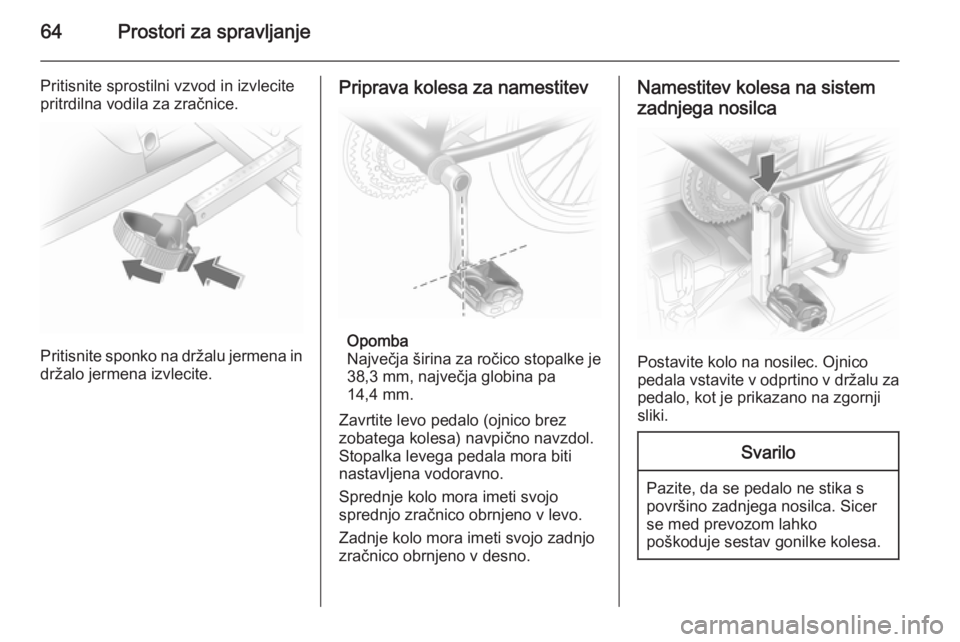

Namestitev kolesa na sistem
zadnjega nosilca
Postavite kolo na nosilec. Ojnico
pedala vstavite v odprtino v držalu za pedalo, kot je prikazano na zgornji
sliki.
Svarilo
Pazite, da se pedalo ne stika s
površino zadnjega nosilca. Sicer
se med prevozom lahko
poškoduje sestav gonilke kolesa.

Prostori za spravljanje65
Vstavite nastavek za ojnico pedala v
držalo za pedalo od zgoraj in ga
potisnite navzdol do blokade.
Pritrdite ojnico pedala z obračanjem
pritrdilnega vijaka na nastavku za
ojnico.

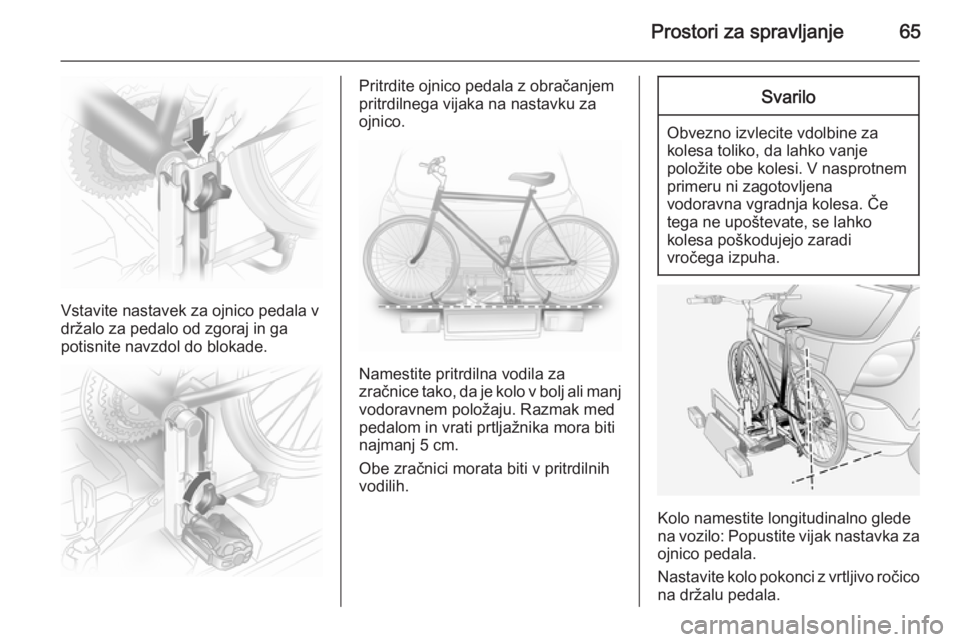

Namestite pritrdilna vodila za
zračnice tako, da je kolo v bolj ali manj
vodoravnem položaju. Razmak med
pedalom in vrati prtljažnika mora biti
najmanj 5 cm.
Obe zračnici morata biti v pritrdilnih
vodilih.
Svarilo
Obvezno izvlecite vdolbine za
kolesa toliko, da lahko vanje
položite obe kolesi. V nasprotnem primeru ni zagotovljena
vodoravna vgradnja kolesa. Če
tega ne upoštevate, se lahko
kolesa poškodujejo zaradi
vročega izpuha.
Kolo namestite longitudinalno glede na vozilo: Popustite vijak nastavka za
ojnico pedala.
Nastavite kolo pokonci z vrtljivo ročico na držalu pedala.

66Prostori za spravljanje
Če se kolesi dotikata, nastavite
primeren položaj koles z
nastavljanjem pritrdilnih vodil za
zračnice in z vrtljivo ročico na držalu
pedala. Pazite tudi, da bo med
kolesom in vozilom primeren razmak.
Ročno pritegnite vijak na nastavku za
gonilko.

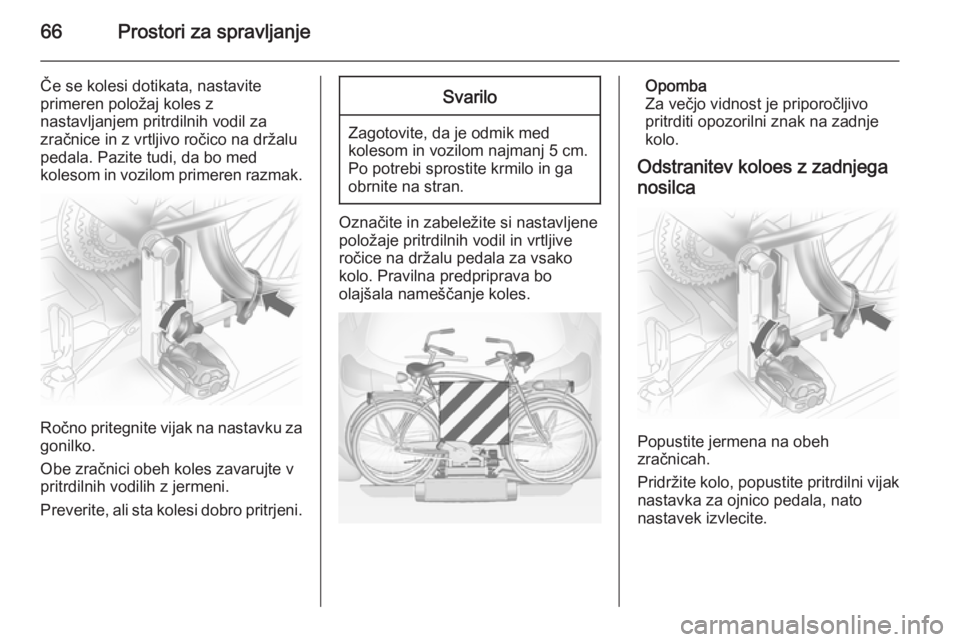

Obe zračnici obeh koles zavarujte v
pritrdilnih vodilih z jermeni.
Preverite, ali sta kolesi dobro pritrjeni.
Svarilo
Zagotovite, da je odmik med kolesom in vozilom najmanj 5 cm.
Po potrebi sprostite krmilo in ga
obrnite na stran.
Označite in zabeležite si nastavljene
položaje pritrdilnih vodil in vrtljive
ročice na držalu pedala za vsako
kolo. Pravilna predpriprava bo
olajšala nameščanje koles.
Opomba
Za večjo vidnost je priporočljivo
pritrditi opozorilni znak na zadnje
kolo.
Odstranitev koloes z zadnjega nosilca
Popustite jermena na obeh
zračnicah.
Pridržite kolo, popustite pritrdilni vijak
nastavka za ojnico pedala, nato
nastavek izvlecite.

Prostori za spravljanje67

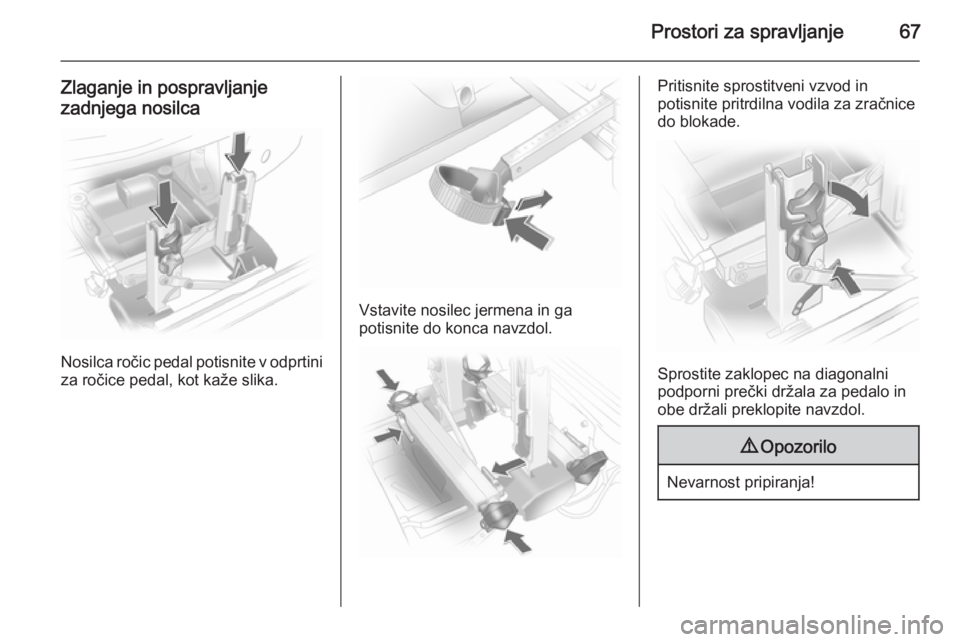

Zlaganje in pospravljanje
zadnjega nosilca
Nosilca ročic pedal potisnite v odprtini za ročice pedal, kot kaže slika.
Vstavite nosilec jermena in ga
potisnite do konca navzdol.
Pritisnite sprostitveni vzvod in
potisnite pritrdilna vodila za zračnice
do blokade.
Sprostite zaklopec na diagonalni
podporni prečki držala za pedalo in
obe držali preklopite navzdol.
9 Opozorilo
Nevarnost pripiranja!

68Prostori za spravljanje

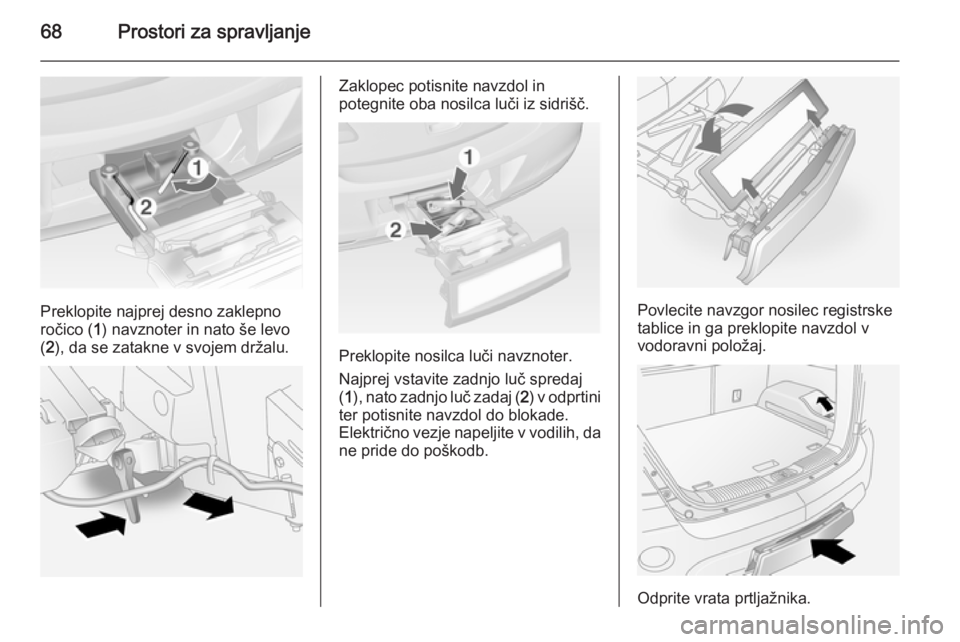

Preklopite najprej desno zaklepno
ročico ( 1) navznoter in nato še levo
( 2 ), da se zatakne v svojem držalu.
Zaklopec potisnite navzdol in
potegnite oba nosilca luči iz sidrišč.
Preklopite nosilca luči navznoter.
Najprej vstavite zadnjo luč spredaj
( 1 ), nato zadnjo luč zadaj ( 2) v odprtini
ter potisnite navzdol do blokade.
Električno vezje napeljite v vodilih, da
ne pride do poškodb.
Povlecite navzgor nosilec registrske
tablice in ga preklopite navzdol v
vodoravni položaj.
Odprite vrata prtljažnika.

Prostori za spravljanje69
Dvignite in zadržite sprostilno ročico.
Sistem rahlo dvignite in ga potisnite v odbijač, da se zaskoči.
Vrnite sprostilno ročico v prvotni
položaj.9 Opozorilo
Če sistema ne morete pravilno
montirati, poiščite servisno
delavnico.

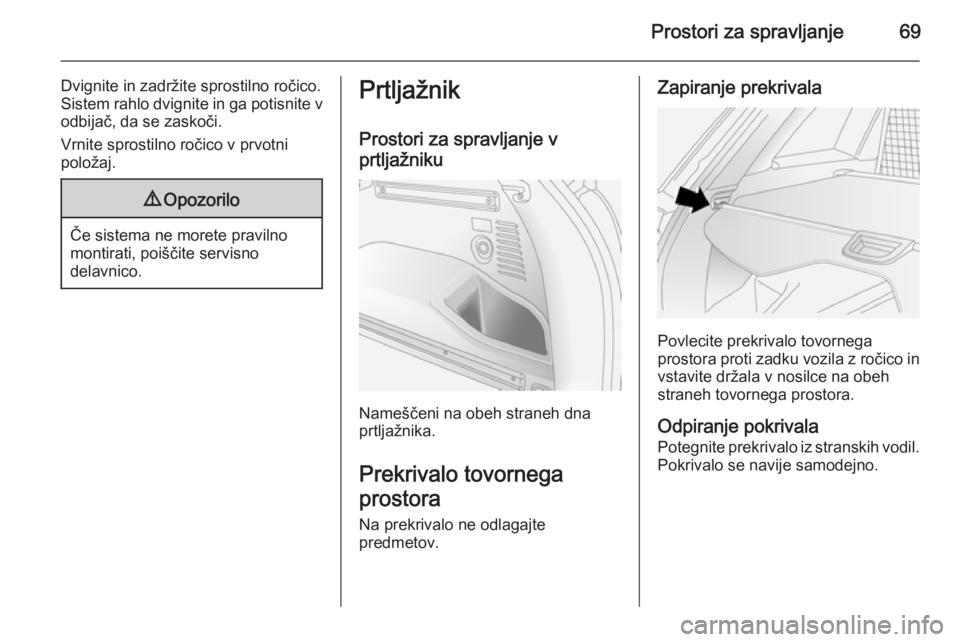

Prtljažnik
Prostori za spravljanje v
prtljažniku
Nameščeni na obeh straneh dna
prtljažnika.
Prekrivalo tovornega
prostora Na prekrivalo ne odlagajte
predmetov.
Zapiranje prekrivala
Povlecite prekrivalo tovornega
prostora proti zadku vozila z ročico in vstavite držala v nosilce na obeh
straneh tovornega prostora.

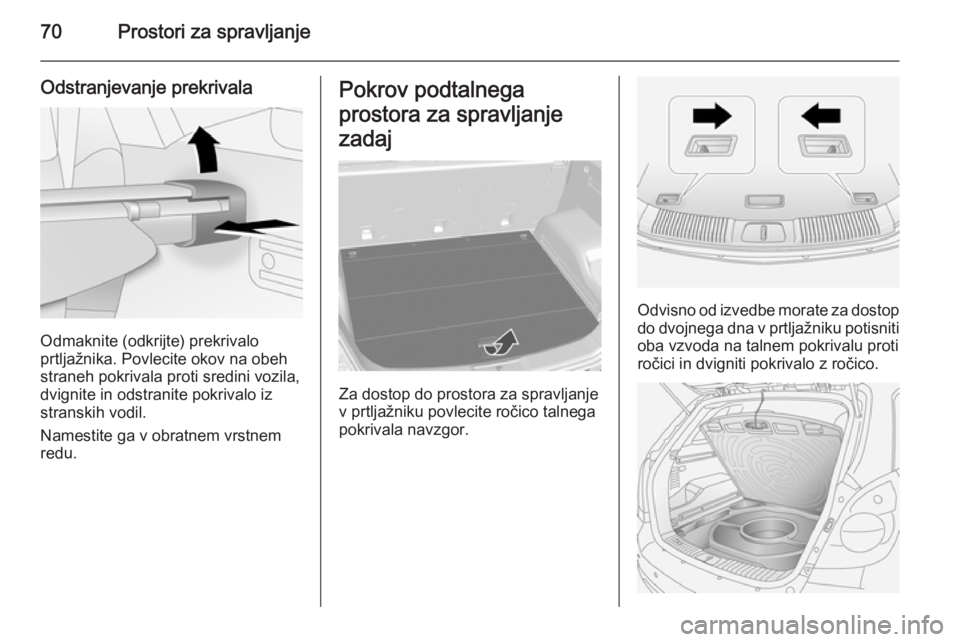

Odpiranje pokrivala
Potegnite prekrivalo iz stranskih vodil.
Pokrivalo se navije samodejno.

70Prostori za spravljanje
Odstranjevanje prekrivala
Odmaknite (odkrijte) prekrivalo
prtljažnika. Povlecite okov na obeh
straneh pokrivala proti sredini vozila,
dvignite in odstranite pokrivalo iz
stranskih vodil.
Namestite ga v obratnem vrstnem
redu.
Pokrov podtalnega
prostora za spravljanje
zadaj
Za dostop do prostora za spravljanje
v prtljažniku povlecite ročico talnega
pokrivala navzgor.
Odvisno od izvedbe morate za dostop do dvojnega dna v prtljažniku potisniti
oba vzvoda na talnem pokrivalu proti
ročici in dvigniti pokrivalo z ročico.
