2014.5 OPEL ANTARA Uporabniški priročnik

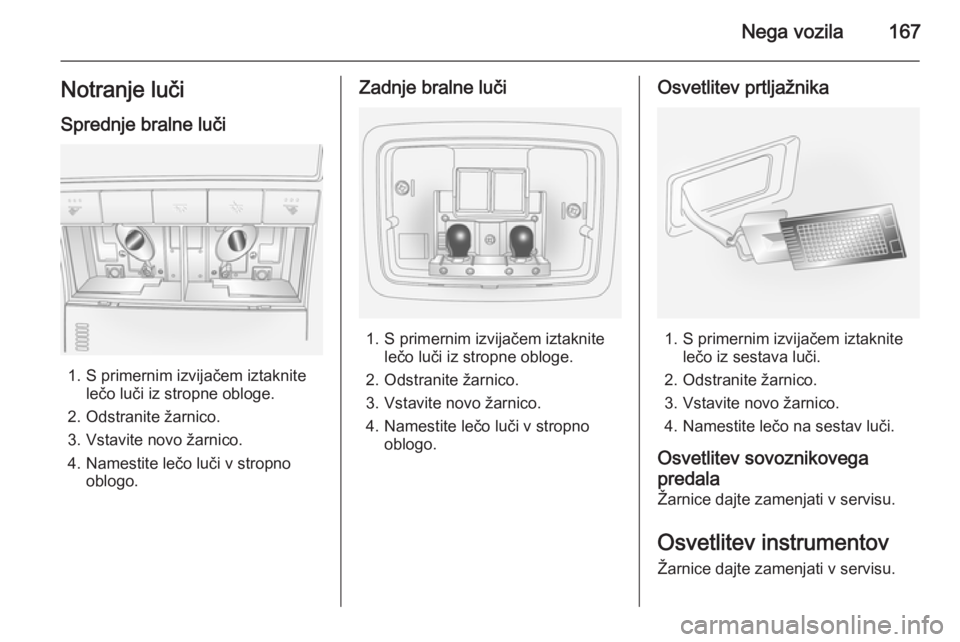

Nega vozila167Notranje lučiSprednje bralne luči
1. S primernim izvijačem iztaknite lečo luči iz stropne obloge.
2. Odstranite žarnico.
3. Vstavite novo žarnico.
4. Namestite lečo luči v stropno oblogo.
Zadnje bralne luči
1. S primernim izvijačem iztaknitelečo luči iz stropne obloge.
2. Odstranite žarnico.
3. Vstavite novo žarnico.
4. Namestite lečo luči v stropno oblogo.
Osvetlitev prtljažnika
1. S primernim izvijačem iztaknitelečo iz sestava luči.
2. Odstranite žarnico.
3. Vstavite novo žarnico.
4. Namestite lečo na sestav luči.
Osvetlitev sovoznikovega
predala
Žarnice dajte zamenjati v servisu.
Osvetlitev instrumentov Žarnice dajte zamenjati v servisu.

168Nega vozilaElektronski sistemVarovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami: ■ zraven rezervoarja hladilne tekočine v motornem prostoru,
■ v instrumentni plošči, v sovoznikovem predelu nog levo ali,pri vozilih z volanom na desni
strani, v voznikovem predelu nog
desno.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami. V
škatli so lahko varovalke brez
funkcije.Priporočamo, da imate v vozilu
shranjen komplet rezervnih varovalk.
Rezervne varovalke so v škatli
varovalk v motornem prostoru.Ščipalka za varovalke
V škatli varovalk v motornem prostoru
je lahko priloženo tudi prijemalo za
varovalke.

Nega vozila169

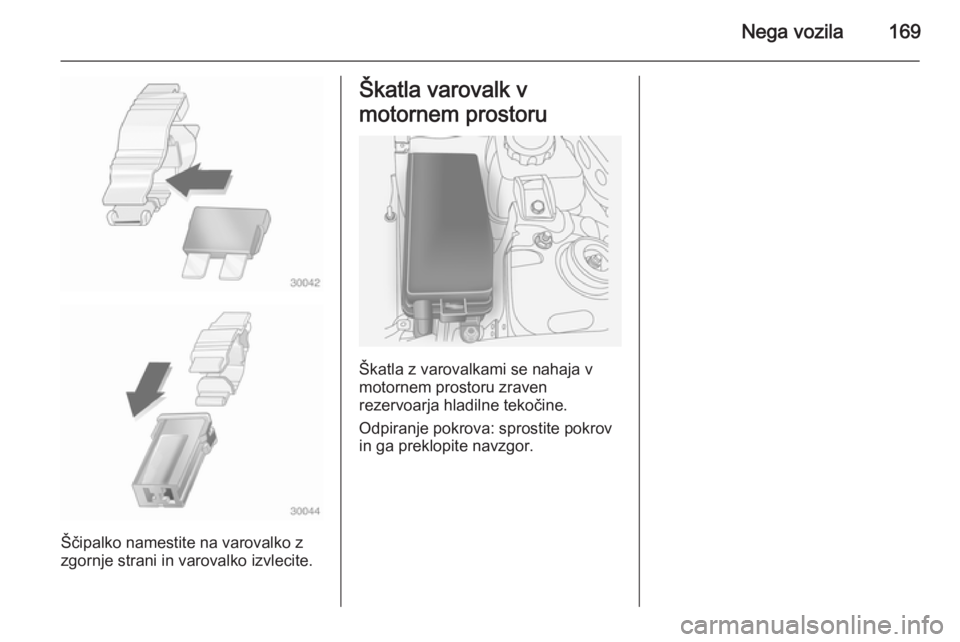

Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.

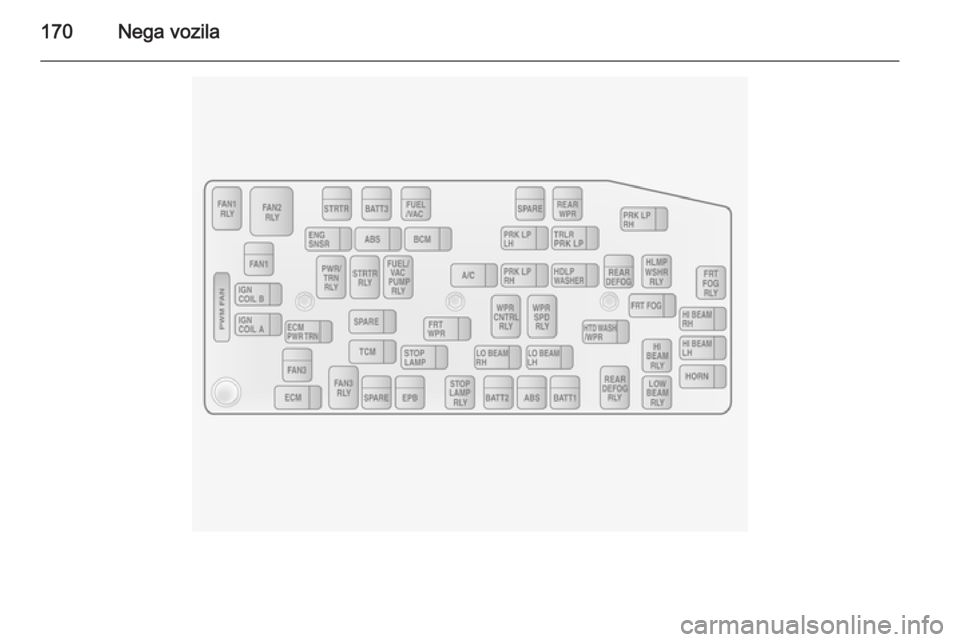

Škatla varovalk v
motornem prostoru
Škatla z varovalkami se nahaja v
motornem prostoru zraven
rezervoarja hladilne tekočine.
Odpiranje pokrova: sprostite pokrov
in ga preklopite navzgor.

170Nega vozila

Nega vozila171

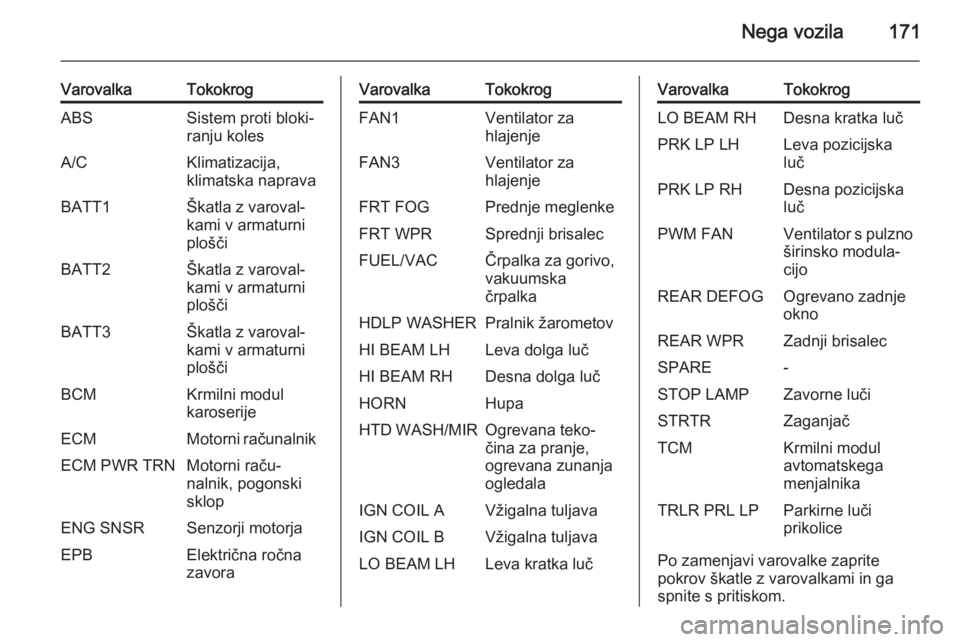

VarovalkaTokokrogABSSistem proti bloki‐
ranju kolesA/CKlimatizacija,
klimatska napravaBATT1Škatla z varoval‐
kami v armaturni
ploščiBATT2Škatla z varoval‐
kami v armaturni
ploščiBATT3Škatla z varoval‐
kami v armaturni
ploščiBCMKrmilni modul
karoserijeECMMotorni računalnikECM PWR TRNMotorni raču‐
nalnik, pogonski
sklopENG SNSRSenzorji motorjaEPBElektrična ročna
zavoraVarovalkaTokokrogFAN1Ventilator za
hlajenjeFAN3Ventilator za
hlajenjeFRT FOGPrednje meglenkeFRT WPRSprednji brisalecFUEL/VACČrpalka za gorivo,
vakuumska
črpalkaHDLP WASHERPralnik žarometovHI BEAM LHLeva dolga lučHI BEAM RHDesna dolga lučHORNHupaHTD WASH/MIROgrevana teko‐
čina za pranje,
ogrevana zunanja
ogledalaIGN COIL AVžigalna tuljavaIGN COIL BVžigalna tuljavaLO BEAM LHLeva kratka lučVarovalkaTokokrogLO BEAM RHDesna kratka lučPRK LP LHLeva pozicijska
lučPRK LP RHDesna pozicijska
lučPWM FANVentilator s pulzno
širinsko modula‐
cijoREAR DEFOGOgrevano zadnje
oknoREAR WPRZadnji brisalecSPARE-STOP LAMPZavorne lučiSTRTRZaganjačTCMKrmilni modul
avtomatskega
menjalnikaTRLR PRL LPParkirne luči
prikolice
Po zamenjavi varovalke zaprite
pokrov škatle z varovalkami in ga
spnite s pritiskom.

172Nega vozila
Če pokrov škatle z varovalkami niprimerno zaprt (spet), utegne priti do
motenj v delovanju.

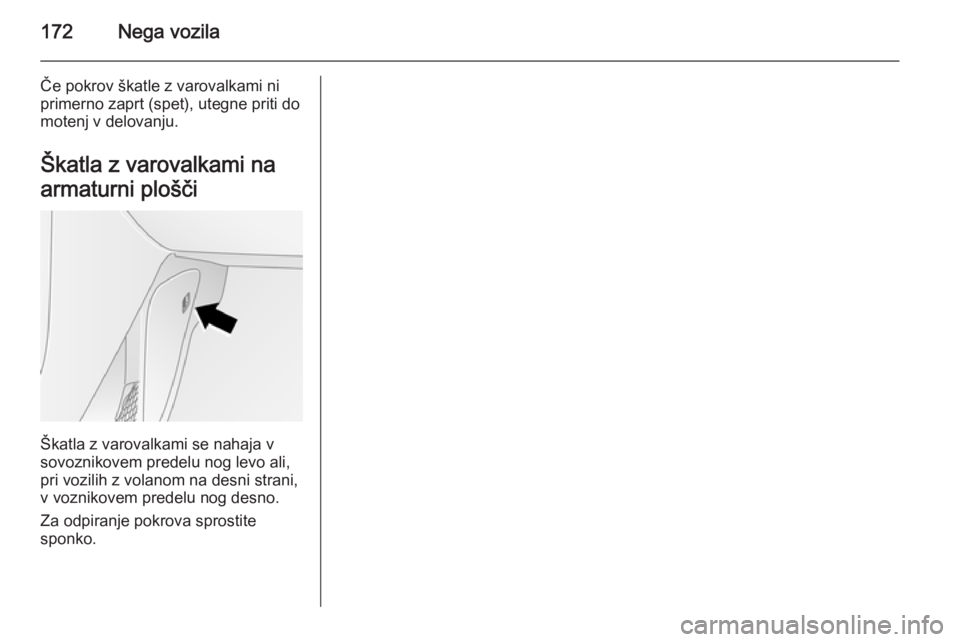

Škatla z varovalkami na
armaturni plošči

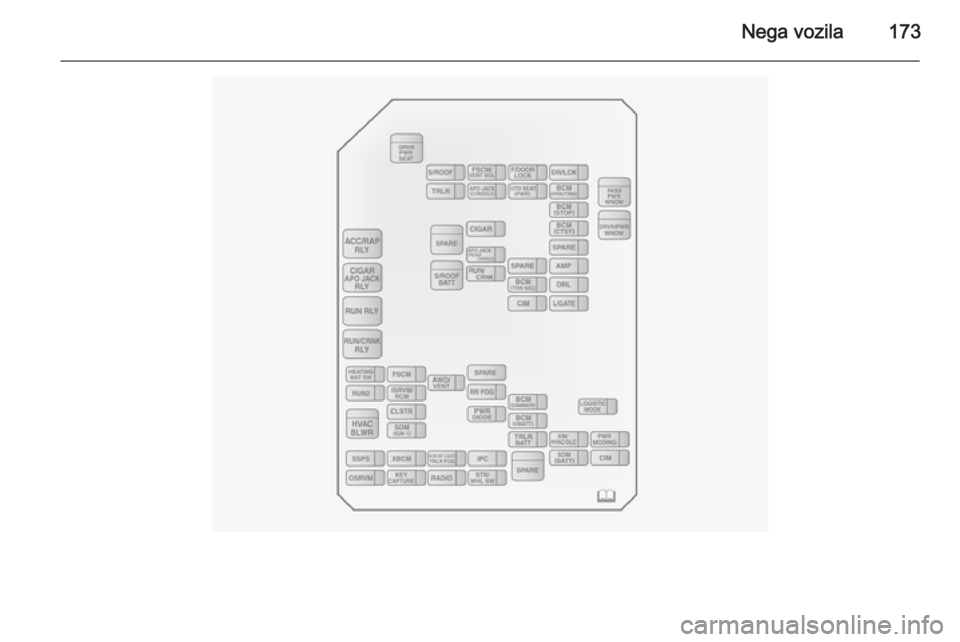

Škatla z varovalkami se nahaja v
sovoznikovem predelu nog levo ali,
pri vozilih z volanom na desni strani,
v voznikovem predelu nog desno.
Za odpiranje pokrova sprostite
sponko.

Nega vozila173

174Nega vozila
VarovalkaTokokrogAMPOjačevalnikAPO JACK
(CONSOLE)Električna vtič‐
nica (sredinska
konzola)APO JACK
(REAR CARGO)Električna vtič‐
nica (v prtlja‐
žniku)AWD/VENTPogon na vsa
kolesa, ventila‐
cijaBCM (CTSY)Osvetlitev potni‐
škega prostoraBCM (DIMMER)Osvetlitve instru‐
mentovBCM (INT LIGHT
TRLR FOG)Notranje luči,
meglenka na
prikoliciBCM (PRK/TRN)Parkirne luči,
smernikiBCM (STOP)Zavorne lučiBCM (TRN SIG)SmernikiVarovalkaTokokrogBCM (VBATT)Napetost bate‐
rijeCIMKomunikacijski
integralni modulCLSTRInstrumentna
ploščaDRLSamodejni vklop
kratkih luči za
dnevno vožnjoDR/LCKKljučavnica
voznikovih vratDRVR PWR
SEATElektrično
nastavljiv
voznikov sedežDRV/PWR
WNDWElektrično
pomično vozni‐
kovo stekloF/DOOR LOCKLoputa rezer‐
voarja gorivaFRT WSRSprednji pralnikFSCMSistem za gorivoVarovalkaTokokrogFSCM/VENT SOLSistem za
gorivo, elektro‐
magnet za
odzračevanjeHEATING MAT
SWStikalo grelne
podlogeHTD SEAT PWROgrevanje
sedežaHVAC BLWRKlimatska
naprava, venti‐
latorIPCInstrumentna
ploščaISRVM/RCMNotranje ogle‐
dalo, modul
daljinskega
kompasaKEY CAPTUREZajem ključaL/GATEVrata prtljažnikaLOGISTIC MODELogistični načinOSRVMZunanja ogle‐
dala
