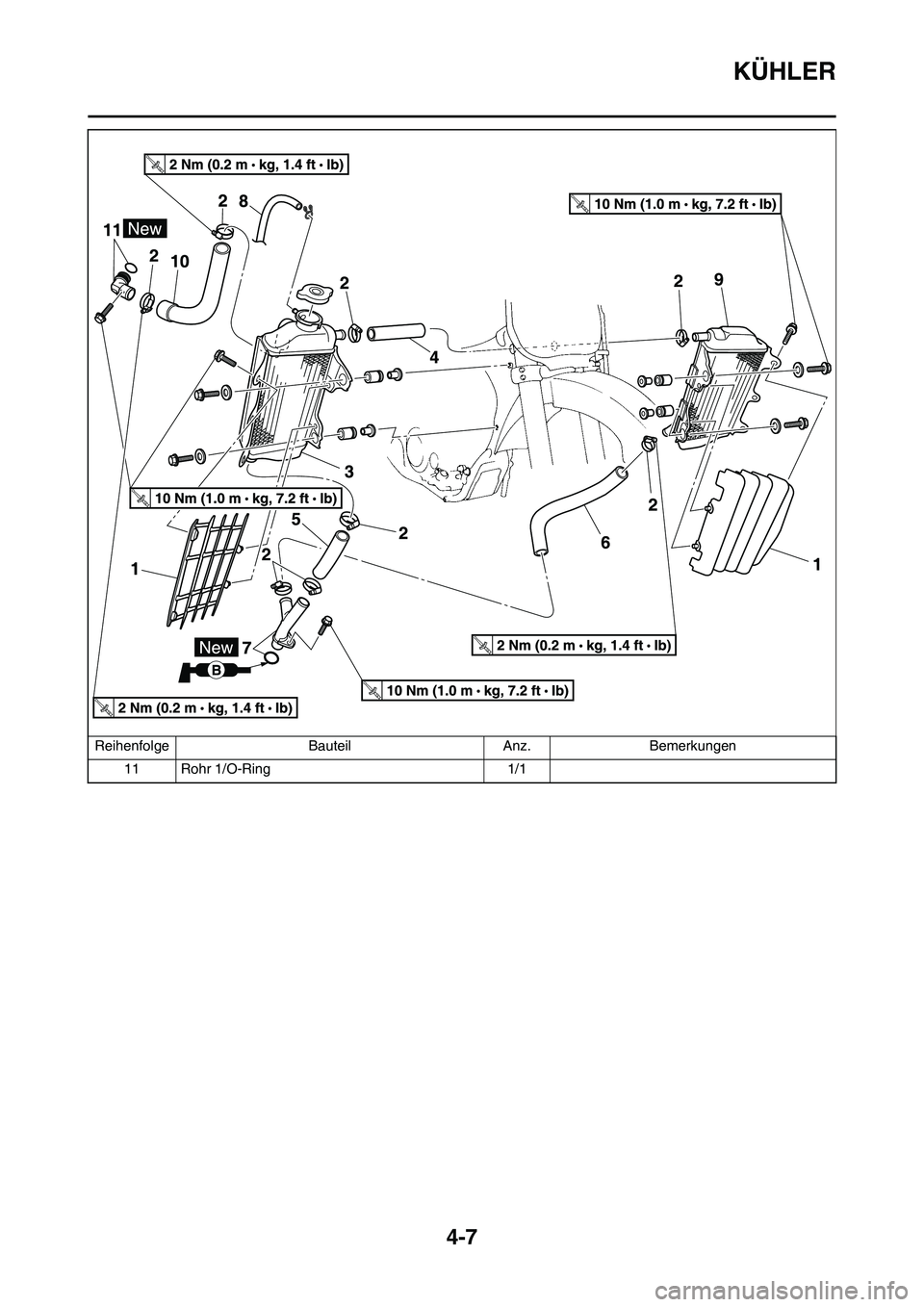

KÜHLER
11 Rohr 1/O-Ring 1/1 Reihenfolge Bauteil Anz. Bemerkungen

4-8
KÜHLER
HANDHABUNGSHINWEISE
Der Kühlerverschlussdeckel darf
niemals bei heißem Motor ab-
genommen werden. Austretender
Dampf und heiße Kühlflüssigkeit
können ernsthafte Verbrühungen
verursachen.
Den Kühlerverschlussdeckel im-
mer erst nach Abkühlen des Mo-
tors, wie nachfolgend
beschrieben, öffnen:
Einen dicken Lappen über den
Kühlerverschlussdeckel legen und
dann den Deckel langsam im Ge-
genuhrzeigersinn bis zum An-
schlag drehen. Dadurch kann der
restliche Druck entweichen. Erst
wenn kein Zischen mehr zu
vernehmen ist, den Verschluss-
deckel eindrücken und im Ge-
genuhrzeigersinn abschrauben.
KÜHLER KONTROLLIEREN
1. Kontrollieren:
• Kuhlerblock "1"
Zugesetzt→Von der Rückseite
mit Druckluft ausblasen.
Kühlerlamellen verbogen→
nstand setzen/erneuern.
KÜHLER MONTIEREN
1. Montieren:
• O-Ring "1"
• Rohr 1 "2"
• Kühler-Schlauch 1 "3"
• O-Ring "4"
• Rohr 2 "5"
• Kühler-Schlauch 3 "6"• Kühler-Schlauch 4 "7"
2. Montieren:
• Gummitülle "1"
Den kleineren Teil "a" der Tülle nach
innen richten.
3. Montieren:
• Kühler-Schlauch 2 "1"
• Kühler links "2"
4. Montieren:
• Kühler-Entlüftungsschlauch "1"
• Kühler rechts "2"
Siehe unter "KABELFÜH-
RUNGSDIAGRAMME" in KAPI-
TEL 2.5. Montieren:
• Kuhlerschutz "1"
Zuerst das innere Hakenteil "a" und
danach das äußere "b" am Kühler
einhängen.
6. Montieren:
• Kuhlerschutz-Schraube "1"
Rohr 1:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kühler-Schlauch 1:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Rohr 2:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kühler-Schlauch 3:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Kühler-Schlauch 4:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Kühler-Schlauch 2:
2 Nm (0.2 m•kg, 1.4
ft•lb)
Kühler links:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kühler rechts:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Kuhlerschutz-Schraube
"1"
10 Nm (1.0 m•kg, 7.2
ft•lb)

4-9
NOCKENWELLEN
NOCKENWELLEN
ZYLINDERKOPFDECKEL DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
SitzbankSiehe unter "SITZBANK UND SEITENAB-
DECKUNGEN".
KraftstofftankSiehe unter "KRAFTSTOFFTANK" in KAPI-
TEL 6.
AbdeckungSiehe unter "DROSSELKLAPPENGE-
HÄUSE" in KAPITEL 6.
1 Zündkerze 1
2 Zylinderkopf-Entlüftungsschlauch 1
3 Schraube (Zylinderkopfdeckel) 3
4 Zylinderkopfdeckel 1
5 Zylinderkopfdeckel-Dichtung 1
6 Steuerkettenschiene (oben) 1

4-10

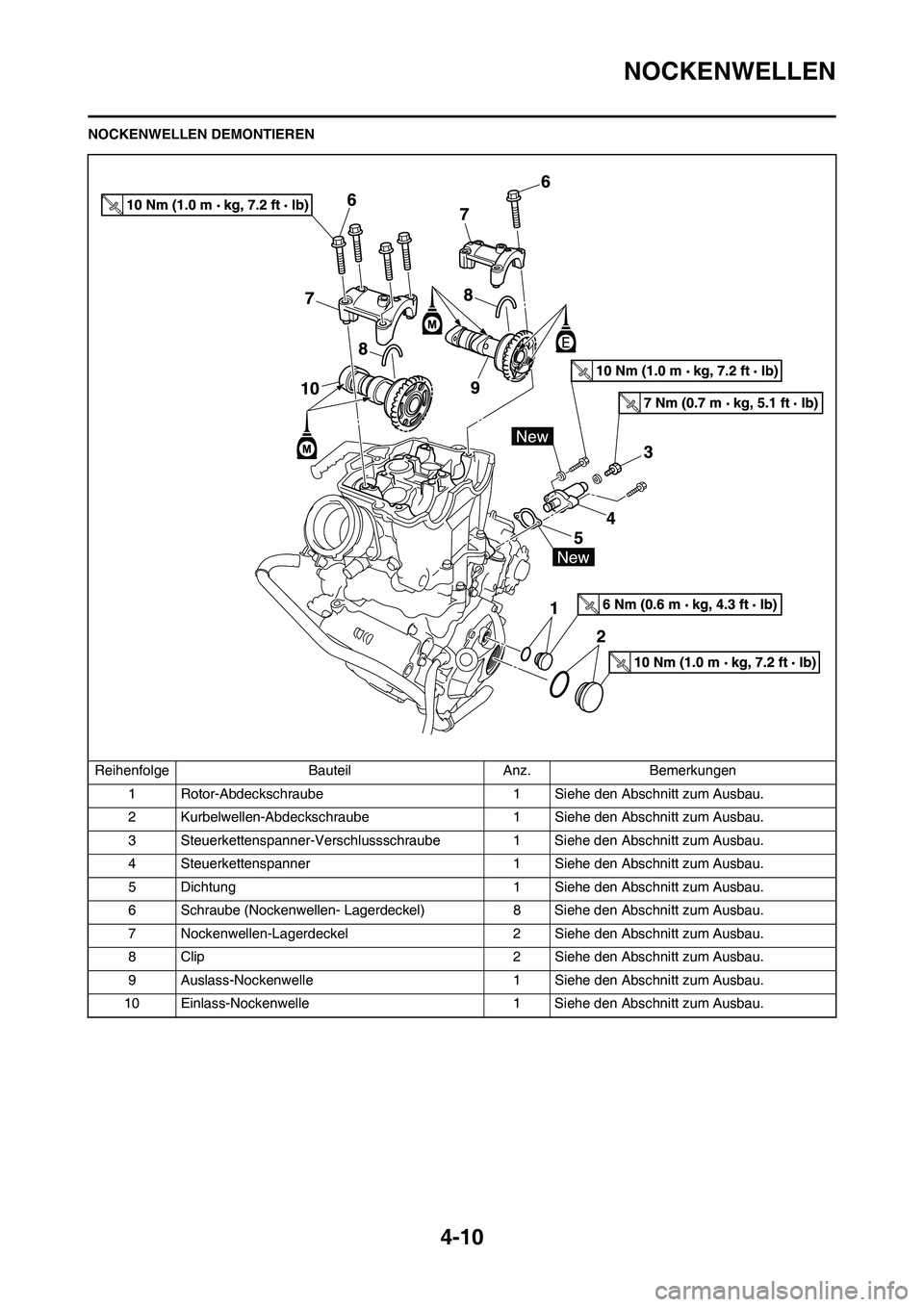

NOCKENWELLEN
NOCKENWELLEN DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
1 Rotor-Abdeckschraube 1 Siehe den Abschnitt zum Ausbau.
2 Kurbelwellen-Abdeckschraube 1 Siehe den Abschnitt zum Ausbau.
3 Steuerkettenspanner-Verschlussschraube 1 Siehe den Abschnitt zum Ausbau.
4 Steuerkettenspanner 1 Siehe den Abschnitt zum Ausbau.
5 Dichtung 1 Siehe den Abschnitt zum Ausbau.
6 Schraube (Nockenwellen- Lagerdeckel) 8 Siehe den Abschnitt zum Ausbau.
7 Nockenwellen-Lagerdeckel 2 Siehe den Abschnitt zum Ausbau.
8 Clip 2 Siehe den Abschnitt zum Ausbau.
9 Auslass-Nockenwelle 1 Siehe den Abschnitt zum Ausbau.
10 Einlass-Nockenwelle 1 Siehe den Abschnitt zum Ausbau.

4-11
NOCKENWELLEN

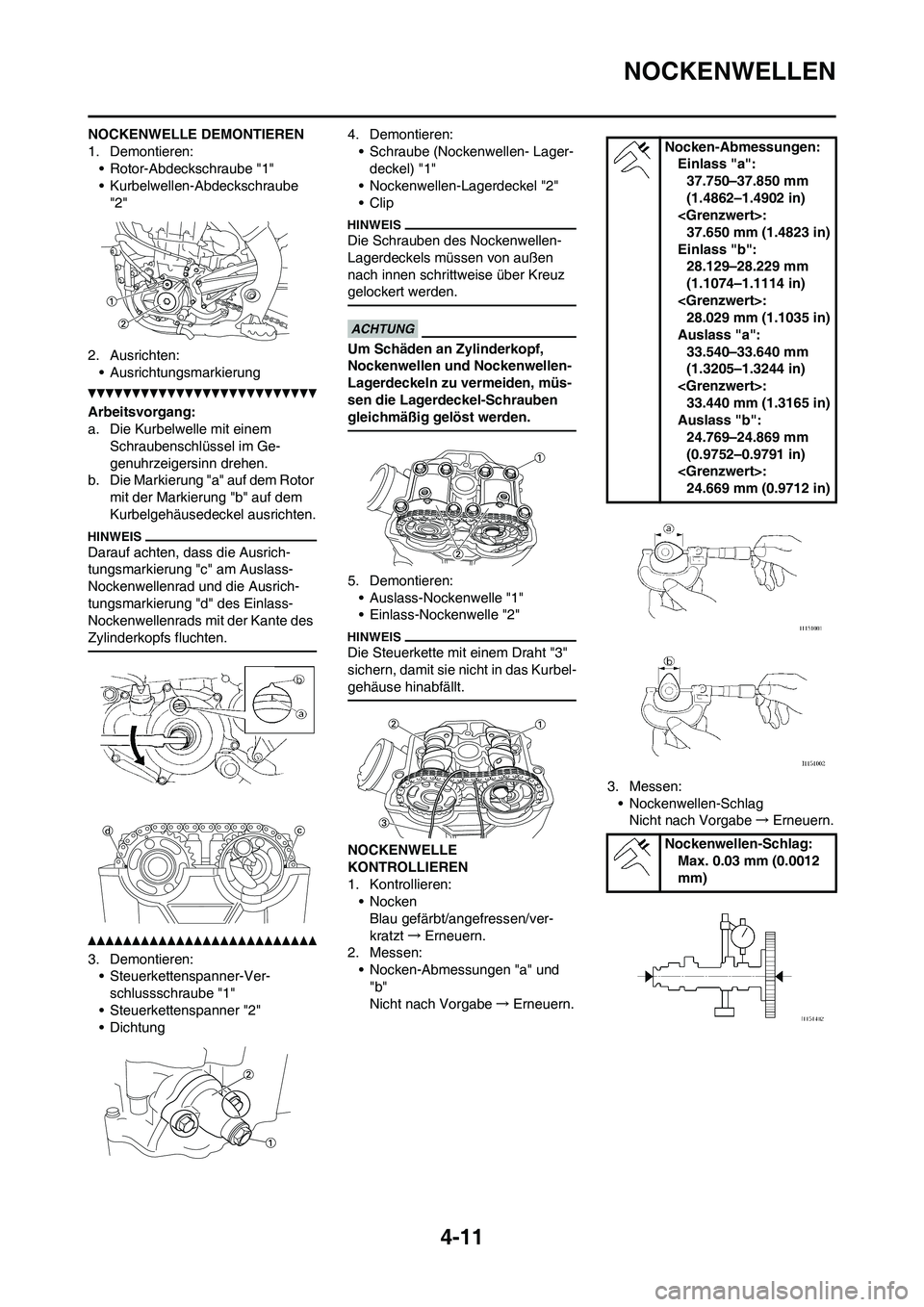

NOCKENWELLE DEMONTIEREN
1. Demontieren:
• Rotor-Abdeckschraube "1"
• Kurbelwellen-Abdeckschraube
"2"
2. Ausrichten:
• Ausrichtungsmarkierung
Arbeitsvorgang:
a. Die Kurbelwelle mit einem
Schraubenschlüssel im Ge-
genuhrzeigersinn drehen.
b. Die Markierung "a" auf dem Rotor
mit der Markierung "b" auf dem
Kurbelgehäusedeckel ausrichten.
Darauf achten, dass die Ausrich-
tungsmarkierung "c" am Auslass-
Nockenwellenrad und die Ausrich-
tungsmarkierung "d" des Einlass-
Nockenwellenrads mit der Kante des
Zylinderkopfs fluchten.
3. Demontieren:
• Steuerkettenspanner-Ver-
schlussschraube "1"
• Steuerkettenspanner "2"
• Dichtung4. Demontieren:
• Schraube (Nockenwellen- Lager-
deckel) "1"
• Nockenwellen-Lagerdeckel "2"
• Clip
Die Schrauben des Nockenwellen-
Lagerdeckels müssen von außen
nach innen schrittweise über Kreuz
gelockert werden.
Um Schäden an Zylinderkopf,
Nockenwellen und Nockenwellen-
Lagerdeckeln zu vermeiden, müs-
sen die Lagerdeckel-Schrauben
gleichmäßig gelöst werden.
5. Demontieren:
• Auslass-Nockenwelle "1"
• Einlass-Nockenwelle "2"
Die Steuerkette mit einem Draht "3"
sichern, damit sie nicht in das Kurbel-
gehäuse hinabfällt.
NOCKENWELLE
KONTROLLIEREN
1. Kontrollieren:
• Nocken
Blau gefärbt/angefressen/ver-
kratzt→Erneuern.
2. Messen:
• Nocken-Abmessungen "a" und
"b"
Nicht nach Vorgabe→Erneuern.3. Messen:
• Nockenwellen-Schlag
Nicht nach Vorgabe→Erneuern.
Nocken-Abmessungen:
Einlass "a":
37.750–37.850 mm
(1.4862–1.4902 in)
:
37.650 mm (1.4823 in)
Einlass "b":
28.129–28.229 mm
(1.1074–1.1114 in)
:
28.029 mm (1.1035 in)
Auslass "a":
33.540–33.640 mm
(1.3205–1.3244 in)
:
33.440 mm (1.3165 in)
Auslass "b":
24.769–24.869 mm
(0.9752–0.9791 in)
:
24.669 mm (0.9712 in)
Nockenwellen-Schlag:
Max. 0.03 mm (0.0012
mm)

4-12
NOCKENWELLEN

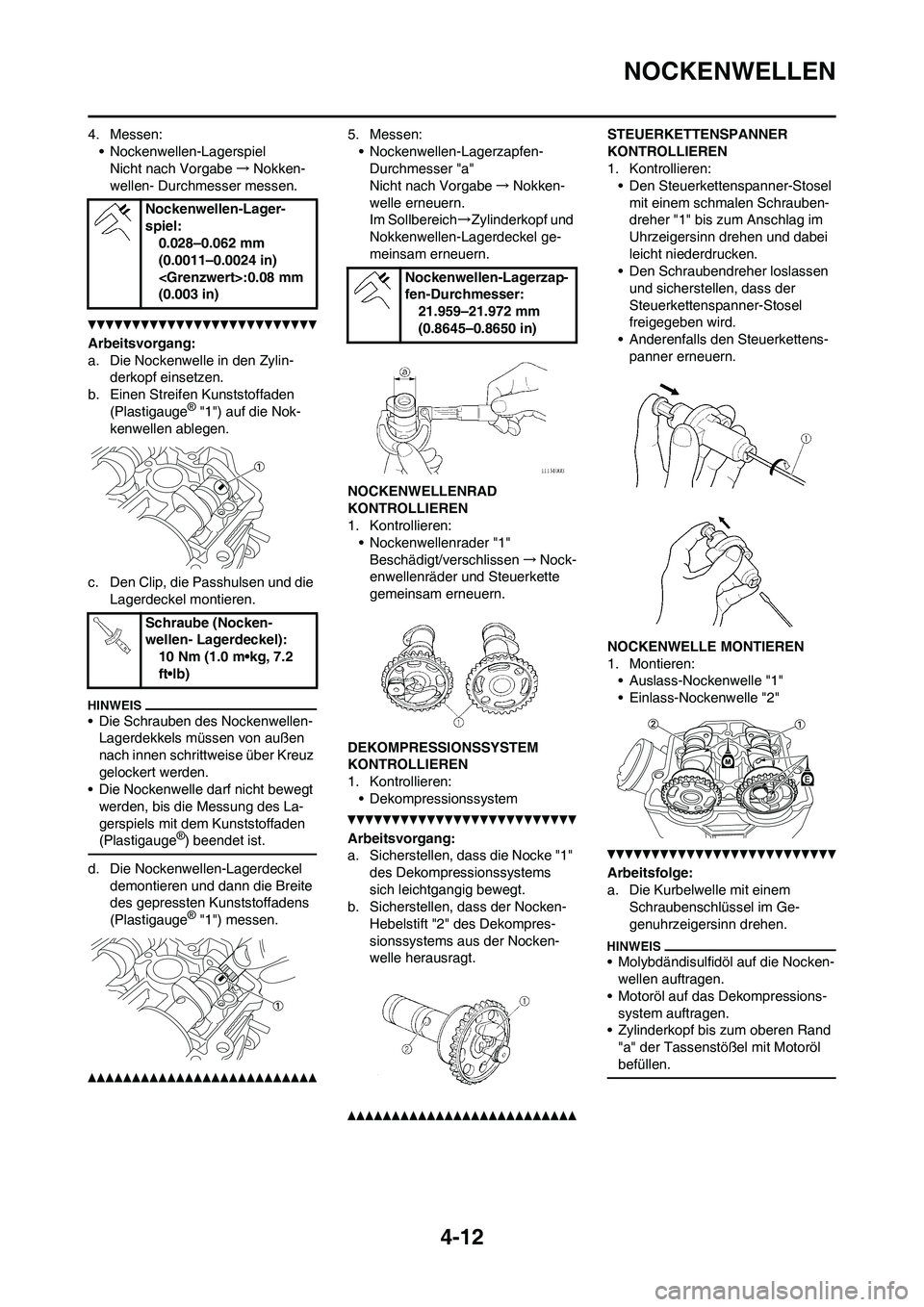

4. Messen:
• Nockenwellen-Lagerspiel
Nicht nach Vorgabe→Nokken-
wellen- Durchmesser messen.
Arbeitsvorgang:
a. Die Nockenwelle in den Zylin-
derkopf einsetzen.
b. Einen Streifen Kunststoffaden
(Plastigauge
® "1") auf die Nok-
kenwellen ablegen.
c. Den Clip, die Passhulsen und die
Lagerdeckel montieren.
• Die Schrauben des Nockenwellen-
Lagerdekkels müssen von außen
nach innen schrittweise über Kreuz
gelockert werden.
• Die Nockenwelle darf nicht bewegt
werden, bis die Messung des La-
gerspiels mit dem Kunststoffaden
(Plastigauge
®) beendet ist.
d. Die Nockenwellen-Lagerdeckel
demontieren und dann die Breite
des gepressten Kunststoffadens
(Plastigauge
® "1") messen.
5. Messen:
• Nockenwellen-Lagerzapfen-
Durchmesser "a"
Nicht nach Vorgabe→Nokken-
welle erneuern.
Im Sollbereich→Zylinderkopf und
Nokkenwellen-Lagerdeckel ge-
meinsam erneuern.
NOCKENWELLENRAD
KONTROLLIEREN
1. Kontrollieren:
• Nockenwellenrader "1"
Beschädigt/verschlissen→Nock-
enwellenräder und Steuerkette
gemeinsam erneuern.
DEKOMPRESSIONSSYSTEM
KONTROLLIEREN
1. Kontrollieren:
• Dekompressionssystem
Arbeitsvorgang:
a. Sicherstellen, dass die Nocke "1"
des Dekompressionssystems
sich leichtgangig bewegt.
b. Sicherstellen, dass der Nocken-
Hebelstift "2" des Dekompres-
sionssystems aus der Nocken-
welle herausragt.
STEUERKETTENSPANNER
KONTROLLIEREN
1. Kontrollieren:
• Den Steuerkettenspanner-Stosel
mit einem schmalen Schrauben-
dreher "1" bis zum Anschlag im
Uhrzeigersinn drehen und dabei
leicht niederdrucken.
• Den Schraubendreher loslassen
und sicherstellen, dass der
Steuerkettenspanner-Stosel
freigegeben wird.
• Anderenfalls den Steuerkettens-
panner erneuern.
NOCKENWELLE MONTIEREN
1. Montieren:
• Auslass-Nockenwelle "1"
• Einlass-Nockenwelle "2"
Arbeitsfolge:
a. Die Kurbelwelle mit einem
Schraubenschlüssel im Ge-
genuhrzeigersinn drehen.
• Molybdändisulfidöl auf die Nocken-
wellen auftragen.
• Motoröl auf das Dekompressions-
system auftragen.
• Zylinderkopf bis zum oberen Rand
"a" der Tassenstößel mit Motoröl
befüllen.
Nockenwellen-Lager-
spiel:
0.028–0.062 mm
(0.0011–0.0024 in)
:0.08 mm
(0.003 in)
Schraube (Nocken-
wellen- Lagerdeckel):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Nockenwellen-Lagerzap-
fen-Durchmesser:
21.959–21.972 mm
(0.8645–0.8650 in)

4-13
NOCKENWELLEN

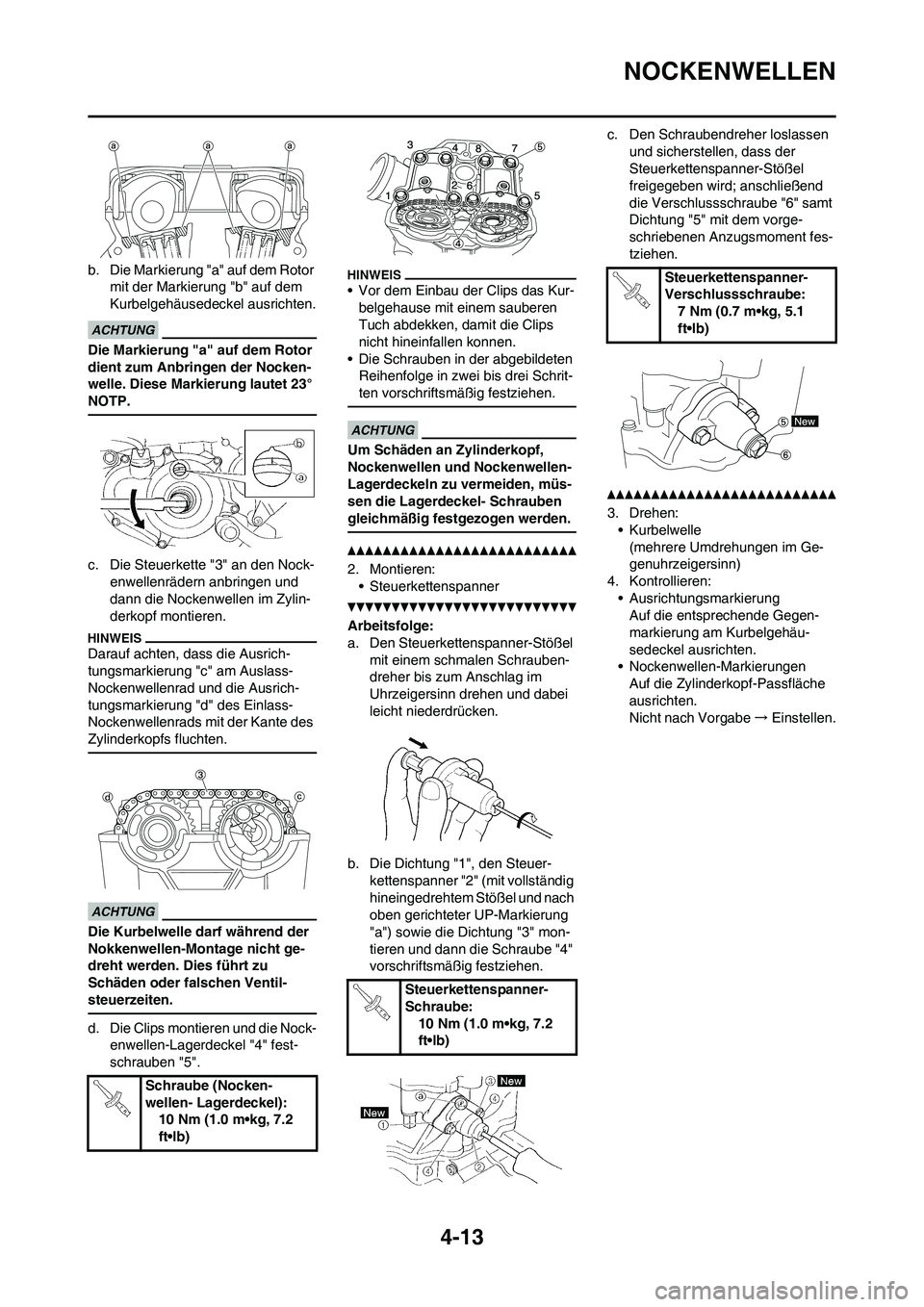

b. Die Markierung "a" auf dem Rotor
mit der Markierung "b" auf dem
Kurbelgehäusedeckel ausrichten.
Die Markierung "a" auf dem Rotor
dient zum Anbringen der Nocken-
welle. Diese Markierung lautet 23°
NOTP.
c. Die Steuerkette "3" an den Nock-
enwellenrädern anbringen und
dann die Nockenwellen im Zylin-
derkopf montieren.
Darauf achten, dass die Ausrich-
tungsmarkierung "c" am Auslass-
Nockenwellenrad und die Ausrich-
tungsmarkierung "d" des Einlass-
Nockenwellenrads mit der Kante des
Zylinderkopfs fluchten.
Die Kurbelwelle darf während der
Nokkenwellen-Montage nicht ge-
dreht werden. Dies führt zu
Schäden oder falschen Ventil-
steuerzeiten.
d. Die Clips montieren und die Nock-
enwellen-Lagerdeckel "4" fest-
schrauben "5".
• Vor dem Einbau der Clips das Kur-
belgehause mit einem sauberen
Tuch abdekken, damit die Clips
nicht hineinfallen konnen.
• Die Schrauben in der abgebildeten
Reihenfolge in zwei bis drei Schrit-
ten vorschriftsmäßig festziehen.
Um Schäden an Zylinderkopf,
Nockenwellen und Nockenwellen-
Lagerdeckeln zu vermeiden, müs-
sen die Lagerdeckel- Schrauben
gleichmäßig festgezogen werden.
2. Montieren:
• Steuerkettenspanner
Arbeitsfolge:
a. Den Steuerkettenspanner-Stößel
mit einem schmalen Schrauben-
dreher bis zum Anschlag im
Uhrzeigersinn drehen und dabei
leicht niederdrücken.
b. Die Dichtung "1", den Steuer-
kettenspanner "2" (mit vollständig
hineingedrehtem Stößel und nach
oben gerichteter UP-Markierung
"a") sowie die Dichtung "3" mon-
tieren und dann die Schraube "4"
vorschriftsmäßig festziehen.c. Den Schraubendreher loslassen
und sicherstellen, dass der
Steuerkettenspanner-Stößel
freigegeben wird; anschließend
die Verschlussschraube "6" samt
Dichtung "5" mit dem vorge-
schriebenen Anzugsmoment fes-
tziehen.
3. Drehen:
• Kurbelwelle
(mehrere Umdrehungen im Ge-
genuhrzeigersinn)
4. Kontrollieren:
• Ausrichtungsmarkierung
Auf die entsprechende Gegen-
markierung am Kurbelgehäu-
sedeckel ausrichten.
• Nockenwellen-Markierungen
Auf die Zylinderkopf-Passfläche
ausrichten.
Nicht nach Vorgabe→Einstellen.
Schraube (Nocken-
wellen- Lagerdeckel):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Steuerkettenspanner-
Schraube:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Steuerkettenspanner-
Verschlussschraube:
7 Nm (0.7 m•kg, 5.1
ft•lb)

4-14

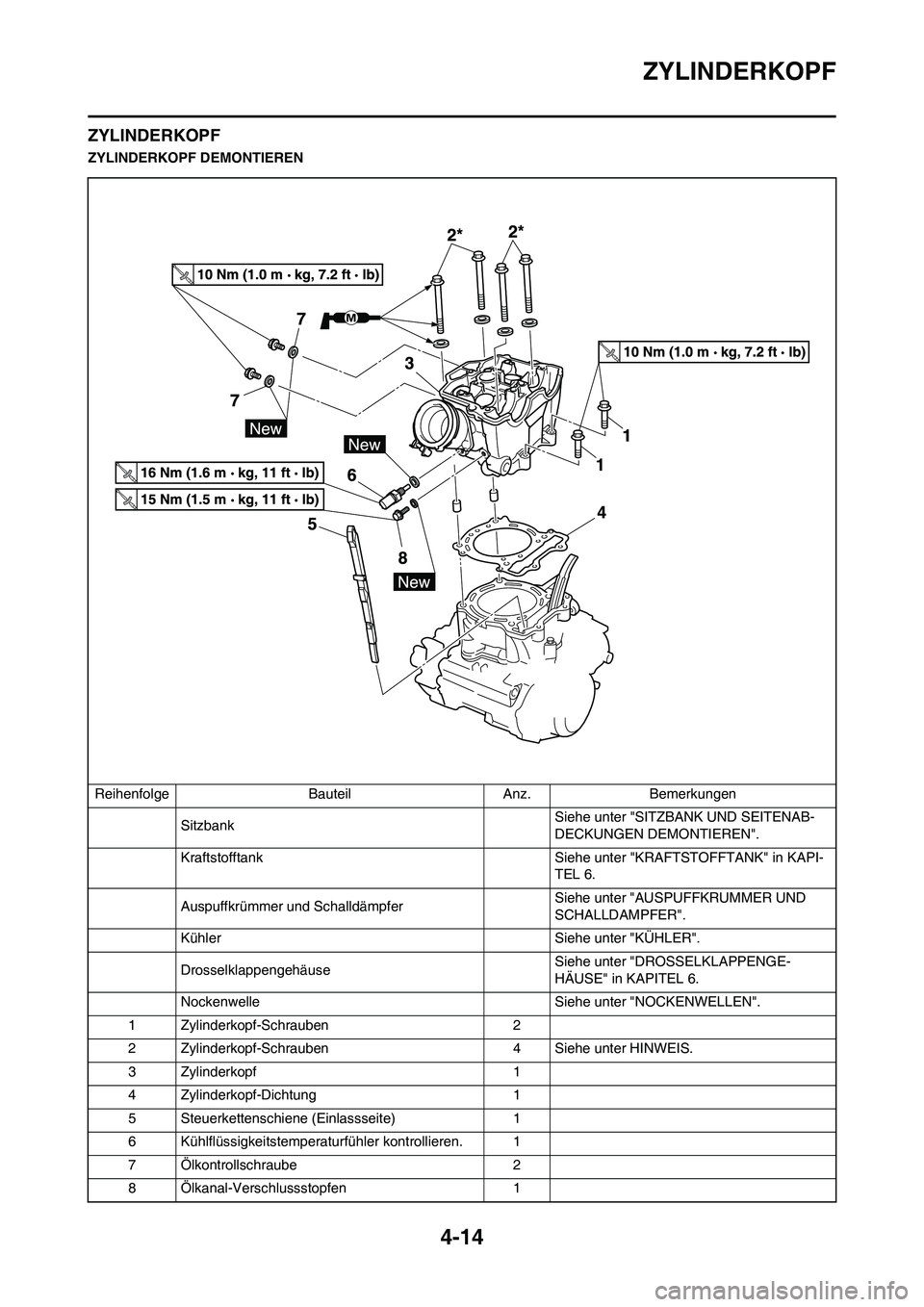

ZYLINDERKOPF
ZYLINDERKOPF
ZYLINDERKOPF DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
SitzbankSiehe unter "SITZBANK UND SEITENAB-
DECKUNGEN DEMONTIEREN".
Kraftstofftank Siehe unter "KRAFTSTOFFTANK" in KAPI-
TEL 6.
Auspuffkrümmer und SchalldämpferSiehe unter "AUSPUFFKRUMMER UND
SCHALLDAMPFER".
Kühler Siehe unter "KÜHLER".
DrosselklappengehäuseSiehe unter "DROSSELKLAPPENGE-
HÄUSE" in KAPITEL 6.
Nockenwelle Siehe unter "NOCKENWELLEN".
1 Zylinderkopf-Schrauben 2
2 Zylinderkopf-Schrauben 4 Siehe unter HINWEIS.
3 Zylinderkopf 1
4 Zylinderkopf-Dichtung 1
5 Steuerkettenschiene (Einlassseite) 1
6 Kühlflüssigkeitstemperaturfühler kontrollieren. 1
7 Ölkontrollschraube 2
8 Ölkanal-Verschlussstopfen 1
