2013 Seat Exeo ST Betriebsanleitung (in German)

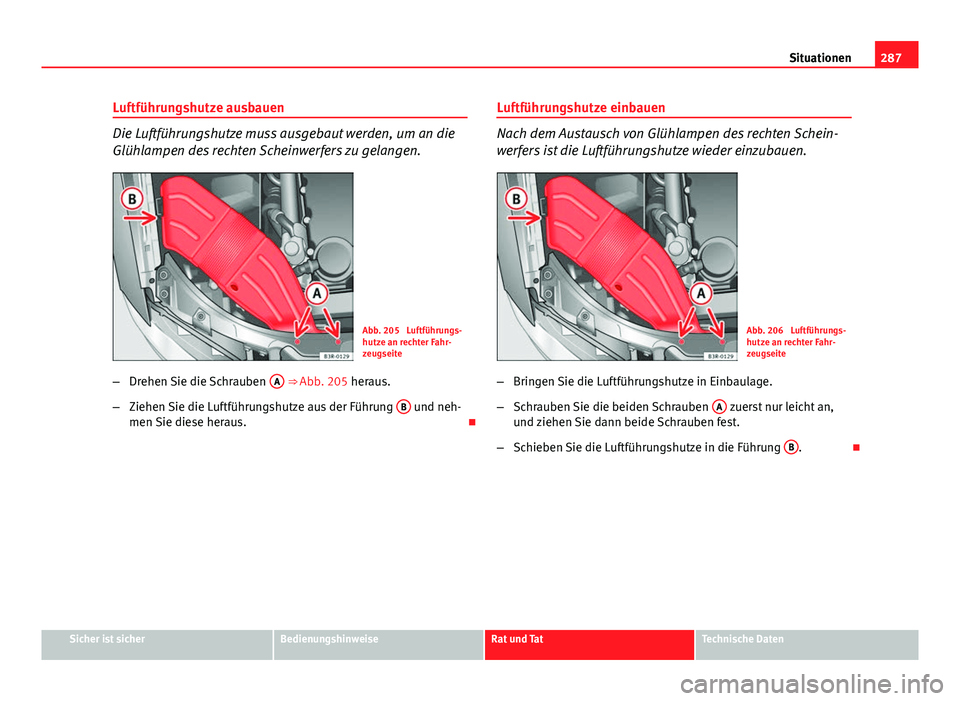

287
Situationen
Luftführungshutze ausbauen
Die Luftführungshutze muss ausgebaut werden, um an die
Glühlampen des rechten Scheinwerfers zu gelangen.
Abb. 205 Luftführungs-
hutze an rechter Fahr-
zeugseite
– Drehen Sie die Schrauben A
⇒ Abb. 205 heraus.
– Ziehen Sie die Luftführungshutze aus der Führung B
und neh-
men Sie diese heraus. Luftführungshutze einbauen
Nach dem Austausch von Glühlampen des rechten Schein-
werfers ist die Luftführungshutze wieder einzubauen.
Abb. 206 Luftführungs-
hutze an rechter Fahr-
zeugseite
– Bringen Sie die Luftführungshutze in Einbaulage.
– Schrauben Sie die beiden Schrauben A
zuerst nur leicht an,
und ziehen Sie dann beide Schrauben fest.
– Schieben Sie die Luftführungshutze in die Führung B
.
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

288Situationen
Glühlampen des Halogenscheinwerfers
Abb. 207 Glühlampen
des Halogenscheinwer-
fers
Fernlicht
Standlicht
Abblendlicht
Standlicht
Blinklicht 
A
BCDE
Glühlampe des Blinklichts wechseln
Die Schritte für den Lampenwechsel auf der Fahrerseite sind
identisch mit denen der Beifahrerseite.
Abb. 208 Glühlampe für
Blinklicht
– Schalten Sie die Zündung und das Licht aus.
– Öffnen Sie die Motorraumklappe.
– Drehen Sie den Lampenträger gegen den Uhrzeigersinn und
ziehen Sie ihn ⇒ Abb. 208 mit der Glühlampe heraus.
– Ersetzen Sie am Lampenträger die durchgebrannte Glühlampe
(zum Abnehmen drücken und gegen den Uhrzeigersinn drehen)
durch eine neue (zum Einsetzen drücken und im Uhrzeigersinn
drehen).
– Beim Einsetzen der neuen Lampe gehen Sie in umgekehrter
Reihenfolge vor.
– Prüfen Sie die Funktion der neuen Glühlampe. 

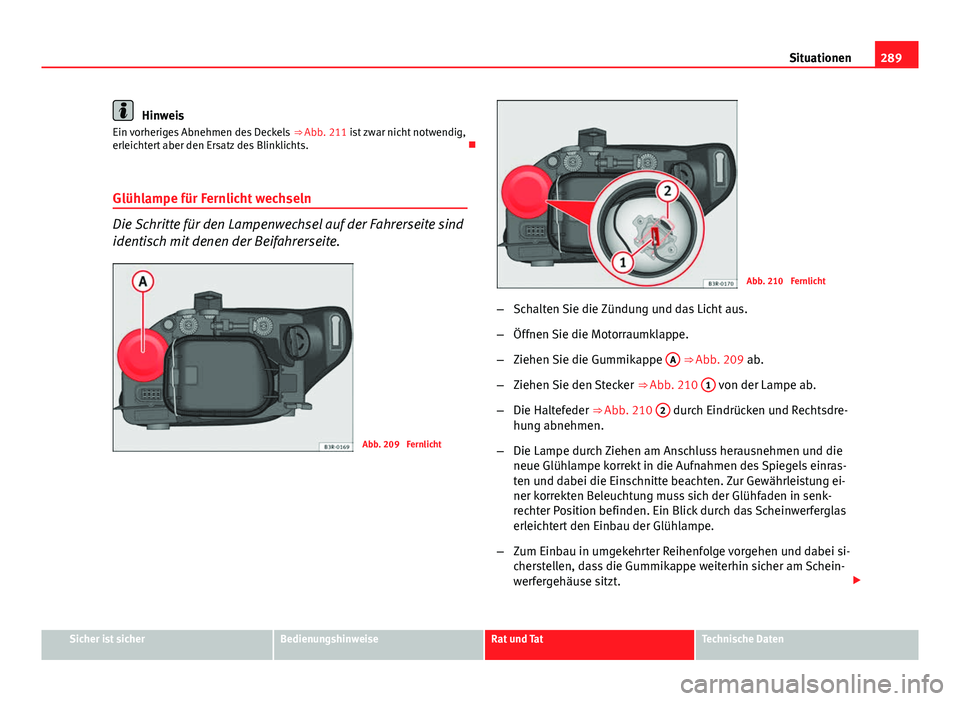

289
Situationen
Hinweis
Ein vorheriges Abnehmen des Deckels ⇒ Abb. 211 ist zwar nicht notwendig,
erleichtert aber den Ersatz des Blinklichts. 
Glühlampe für Fernlicht wechseln
Die Schritte für den Lampenwechsel auf der Fahrerseite sind
identisch mit denen der Beifahrerseite.
Abb. 209 Fernlicht
Abb. 210 Fernlicht
– Schalten Sie die Zündung und das Licht aus.
– Öffnen Sie die Motorraumklappe.
– Ziehen Sie die Gummikappe A
⇒ Abb. 209 ab.
– Ziehen Sie den Stecker ⇒ Abb. 210 1
von der Lampe ab.
– Die Haltefeder ⇒ Abb. 210 2
durch Eindrücken und Rechtsdre-
hung abnehmen.
– Die Lampe durch Ziehen am Anschluss herausnehmen und die
neue Glühlampe korrekt in die Aufnahmen des Spiegels einras-
ten und dabei die Einschnitte beachten. Zur Gewährleistung ei-
ner korrekten Beleuchtung muss sich der Glühfaden in senk-
rechter Position befinden. Ein Blick durch das Scheinwerferglas
erleichtert den Einbau der Glühlampe.
– Zum Einbau in umgekehrter Reihenfolge vorgehen und dabei si-
cherstellen, dass die Gummikappe weiterhin sicher am Schein-
werfergehäuse sitzt. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

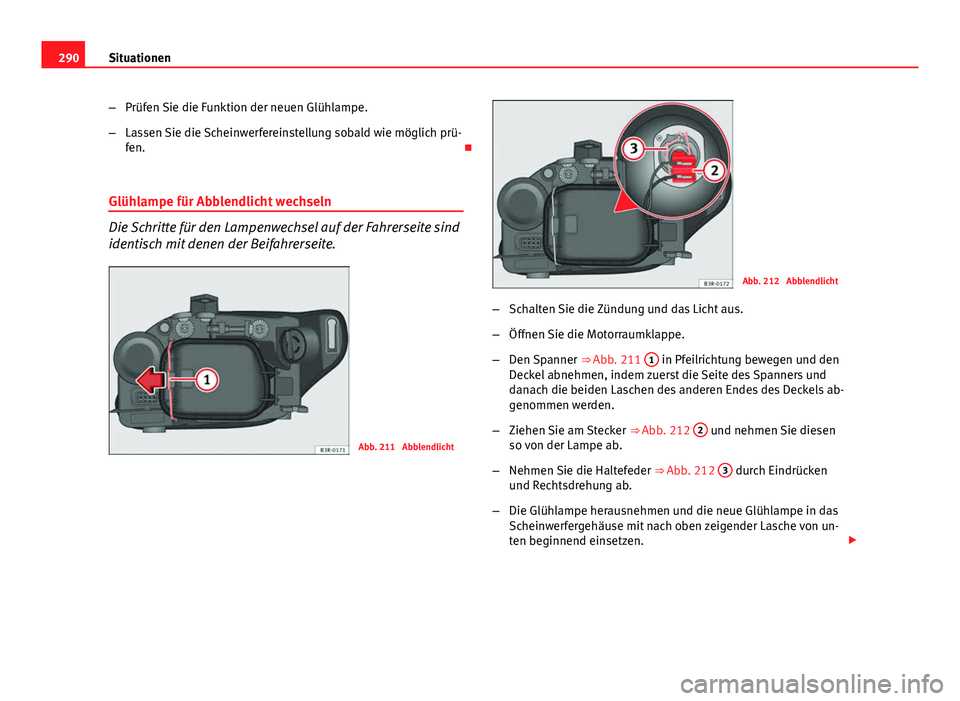

290Situationen
–Prüfen Sie die Funktion der neuen Glühlampe.
– Lassen Sie die Scheinwerfereinstellung sobald wie möglich prü-
fen. 
Glühlampe für Abblendlicht wechseln
Die Schritte für den Lampenwechsel auf der Fahrerseite sind
identisch mit denen der Beifahrerseite.
Abb. 211 Abblendlicht
Abb. 212 Abblendlicht
– Schalten Sie die Zündung und das Licht aus.
– Öffnen Sie die Motorraumklappe.
– Den Spanner ⇒ Abb. 211 1
in Pfeilrichtung bewegen und den
Deckel abnehmen, indem zuerst die Seite des Spanners und
danach die beiden Laschen des anderen Endes des Deckels ab-
genommen werden.
– Ziehen Sie am Stecker ⇒ Abb. 212 2
und nehmen Sie diesen
so von der Lampe ab.
– Nehmen Sie die Haltefeder ⇒ Abb. 212 3
durch Eindrücken
und Rechtsdrehung ab.
– Die Glühlampe herausnehmen und die neue Glühlampe in das
Scheinwerfergehäuse mit nach oben zeigender Lasche von un-
ten beginnend einsetzen. 

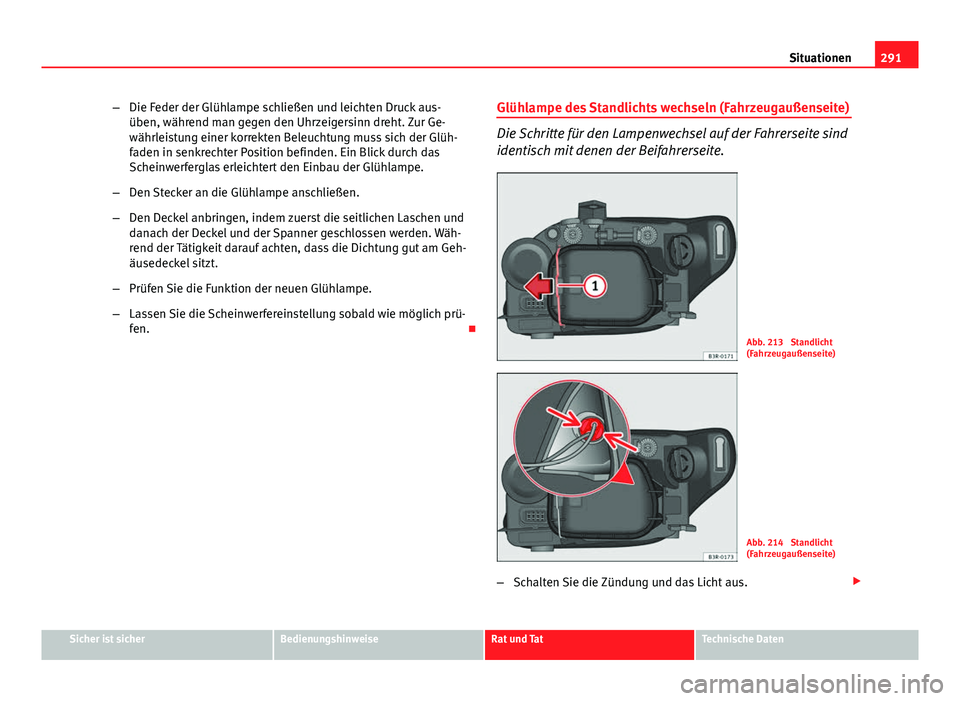

291
Situationen
– Die Feder der Glühlampe schließen und leichten Druck aus-
üben, während man gegen den Uhrzeigersinn dreht. Zur Ge-
währleistung einer korrekten Beleuchtung muss sich der Glüh-
faden in senkrechter Position befinden. Ein Blick durch das
Scheinwerferglas erleichtert den Einbau der Glühlampe.
– Den Stecker an die Glühlampe anschließen.
– Den Deckel anbringen, indem zuerst die seitlichen Laschen und
danach der Deckel und der Spanner geschlossen werden. Wäh-
rend der Tätigkeit darauf achten, dass die Dichtung gut am Geh-
äusedeckel sitzt.
– Prüfen Sie die Funktion der neuen Glühlampe.
– Lassen Sie die Scheinwerfereinstellung sobald wie möglich prü-
fen. Glühlampe des Standlichts wechseln (Fahrzeugaußenseite)
Die Schritte für den Lampenwechsel auf der Fahrerseite sind
identisch mit denen der Beifahrerseite.
Abb. 213 Standlicht
(Fahrzeugaußenseite)
Abb. 214 Standlicht
(Fahrzeugaußenseite)
– Schalten Sie die Zündung und das Licht aus. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

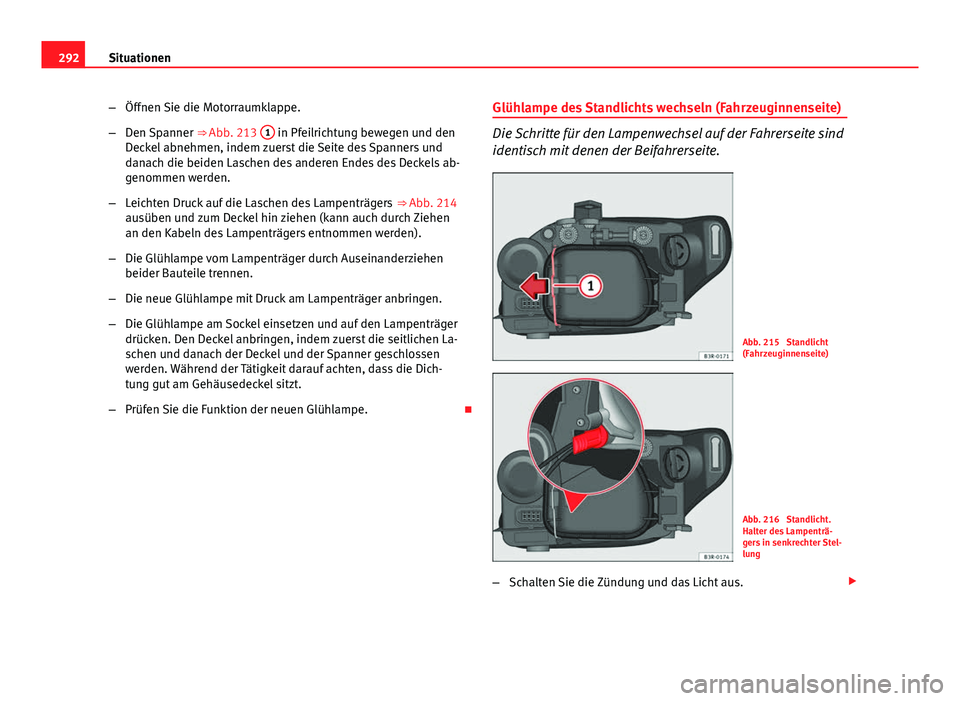

292Situationen
–Öffnen Sie die Motorraumklappe.
– Den Spanner ⇒ Abb. 213 1
in Pfeilrichtung bewegen und den
Deckel abnehmen, indem zuerst die Seite des Spanners und
danach die beiden Laschen des anderen Endes des Deckels ab-
genommen werden.
– Leichten Druck auf die Laschen des Lampenträgers ⇒ Abb. 214
ausüben und zum Deckel hin ziehen (kann auch durch Ziehen
an den Kabeln des Lampenträgers entnommen werden).
– Die Glühlampe vom Lampenträger durch Auseinanderziehen
beider Bauteile trennen.
– Die neue Glühlampe mit Druck am Lampenträger anbringen.
– Die Glühlampe am Sockel einsetzen und auf den Lampenträger
drücken. Den Deckel anbringen, indem zuerst die seitlichen La-
schen und danach der Deckel und der Spanner geschlossen
werden. Während der Tätigkeit darauf achten, dass die Dich-
tung gut am Gehäusedeckel sitzt.
– Prüfen Sie die Funktion der neuen Glühlampe. Glühlampe des Standlichts wechseln (Fahrzeuginnenseite)Die Schritte für den Lampenwechsel auf der Fahrerseite sind
identisch mit denen der Beifahrerseite.
Abb. 215 Standlicht
(Fahrzeuginnenseite)
Abb. 216 Standlicht.
Halter des Lampenträ-
gers in senkrechter Stel-
lung
– Schalten Sie die Zündung und das Licht aus. 

293
Situationen
– Öffnen Sie die Motorraumklappe.
– Den Spanner ⇒ Abb. 215 1
in Pfeilrichtung bewegen und den
Deckel abnehmen, indem zuerst die Seite des Spanners und
danach die beiden Laschen des anderen Endes des Deckels ab-
genommen werden.
– Die Glühlampe und den Lampenträger durch Ziehen am Lei-
tungsstrang des Lampenträgers herausnehmen.
– Die Glühlampe vom Lampenträger durch Auseinanderziehen
beider Bauteile trennen.
– Die neue Glühlampe mit Druck am Lampenträger anbringen.
– Die Glühlampe am Sockel so einsetzen, dass der Halter des
Lampenträgers zur Wand in senkrechter Stellung bleibt
⇒ Abb. 216, und Druck auf den Sockel ausüben.
– Den Deckel anbringen, indem zuerst die seitlichen Laschen und
danach der Deckel und der Spanner geschlossen werden. Wäh-
rend der Tätigkeit darauf achten, dass die Dichtung gut am Geh-
äusedeckel sitzt.
– Prüfen Sie die Funktion der neuen Glühlampe. Glühlampen wechseln. Bi-Xenon-
Scheinwerfer AFS
Glühlampen-Ausführung
Das Wechseln von Glühlampen erfordert fachmännisches
Geschick
An Ihrem Fahrzeug können Sie folgende Glühlampe der Außenbeleuchtung
selbst wechseln:
● Glühlampe des Hauptscheinwerfers: Blinkleuchten 12V/21W (PY21W)
In einem Fachbetrieb muss Folgendes gewechselt werden:
● Glühlampe des Hauptscheinwerfers: Xenon-Licht ⇒ 
●Glühlampen der Leuchteneinheit DRL (Tagfahrlicht) und Standlicht
ACHTUNG
● Arbeiten im Motorraum bei betriebswarmem Motor erfordern beson-
dere Vorsicht – Verbrennungsgefahr!
● Glühlampen stehen unter Druck und können bei einem Lampenwech-
sel platzen - Verletzungsgefahr!
● Bei Gasentladungslampen* (Xenon-Licht) muss mit dem Hochspan-
nungsteil sachgemäß umgegangen werden. Andernfalls besteht Lebens-
gefahr!
● Achten Sie beim Lampenwechsel darauf, dass Sie sich nicht an schar-
fen Teilen im Scheinwerfergehäuse verletzten. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

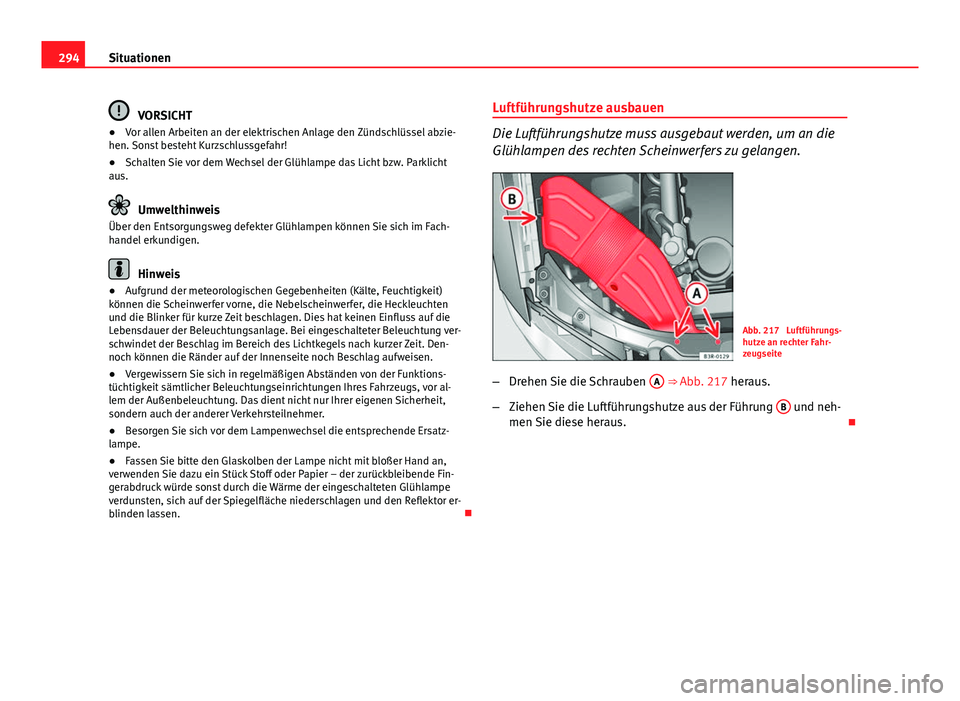

294Situationen
VORSICHT
● Vor allen Arbeiten an der elektrischen Anlage den Zündschlüssel abzie-
hen. Sonst besteht Kurzschlussgefahr!
● Schalten Sie vor dem Wechsel der Glühlampe das Licht bzw. Parklicht
aus.
Umwelthinweis
Über den Entsorgungsweg defekter Glühlampen können Sie sich im Fach-
handel erkundigen.
Hinweis
● Aufgrund der meteorologischen Gegebenheiten (Kälte, Feuchtigkeit)
können die Scheinwerfer vorne, die Nebelscheinwerfer, die Heckleuchten
und die Blinker für kurze Zeit beschlagen. Dies hat keinen Einfluss auf die
Lebensdauer der Beleuchtungsanlage. Bei eingeschalteter Beleuchtung ver-
schwindet der Beschlag im Bereich des Lichtkegels nach kurzer Zeit. Den-
noch können die Ränder auf der Innenseite noch Beschlag aufweisen.
● Vergewissern Sie sich in regelmäßigen Abständen von der Funktions-
tüchtigkeit sämtlicher Beleuchtungseinrichtungen Ihres Fahrzeugs, vor al-
lem der Außenbeleuchtung. Das dient nicht nur Ihrer eigenen Sicherheit,
sondern auch der anderer Verkehrsteilnehmer.
● Besorgen Sie sich vor dem Lampenwechsel die entsprechende Ersatz-
lampe.
● Fassen Sie bitte den Glaskolben der Lampe nicht mit bloßer Hand an,
verwenden Sie dazu ein Stück Stoff oder Papier – der zurückbleibende Fin-
gerabdruck würde sonst durch die Wärme der eingeschalteten Glühlampe
verdunsten, sich auf der Spiegelfläche niederschlagen und den Reflektor er-
blinden lassen. Luftführungshutze ausbauen
Die Luftführungshutze muss ausgebaut werden, um an die
Glühlampen des rechten Scheinwerfers zu gelangen.
Abb. 217 Luftführungs-
hutze an rechter Fahr-
zeugseite
– Drehen Sie die Schrauben A
⇒ Abb. 217 heraus.
– Ziehen Sie die Luftführungshutze aus der Führung B
und neh-
men Sie diese heraus. 
