2013 Seat Exeo ST Betriebsanleitung (in German)

215

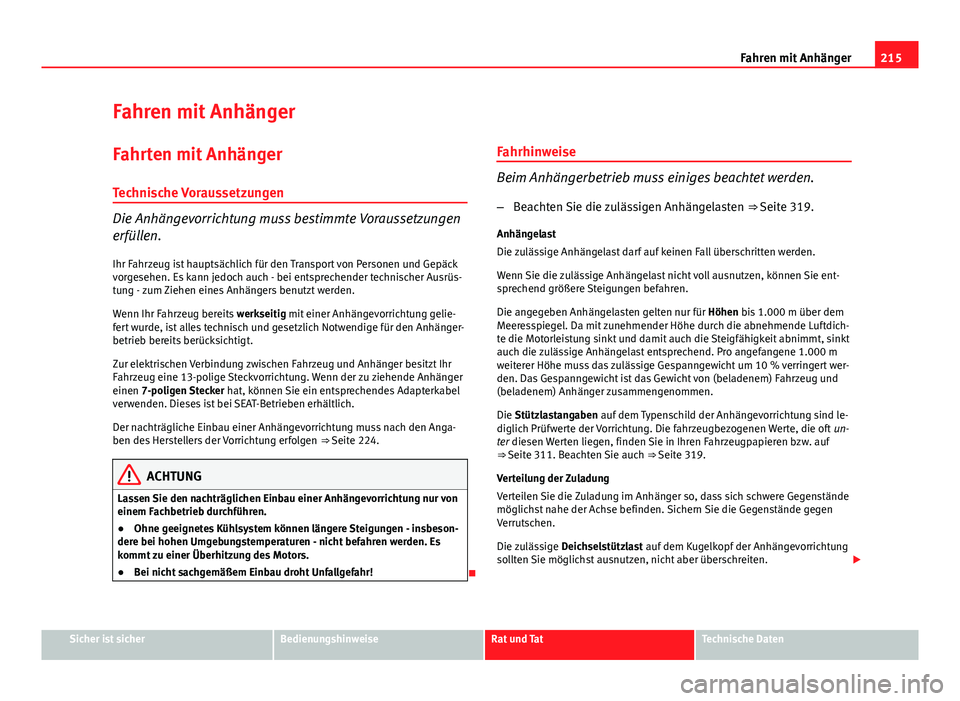

Fahren mit Anhänger
Fahren mit Anhänger
Fahrten mit Anhänger Technische Voraussetzungen
Die Anhängevorrichtung muss bestimmte Voraussetzungen
erfüllen. Ihr Fahrzeug ist hauptsächlich für den Transport von Personen und Gepäck
vorgesehen. Es kann jedoch auch - bei entsprechender technischer Ausrüs-
tung - zum Ziehen eines Anhängers benutzt werden.
Wenn Ihr Fahrzeug bereits werkseitig mit einer Anhängevorrichtung gelie-
fert wurde, ist alles technisch und gesetzlich Notwendige für den Anhänger-
betrieb bereits berücksichtigt.
Zur elektrischen Verbindung zwischen Fahrzeug und Anhänger besitzt Ihr
Fahrzeug eine 13-polige Steckvorrichtung. Wenn der zu ziehende Anhänger
einen 7-poligen Stecker hat, können Sie ein entsprechendes Adapterkabel
verwenden. Dieses ist bei SEAT-Betrieben erhältlich.
Der nachträgliche Einbau einer Anhängevorrichtung muss nach den Anga-
ben des Herstellers der Vorrichtung erfolgen ⇒ Seite 224.
ACHTUNG
Lassen Sie den nachträglichen Einbau einer Anhängevorrichtung nur von
einem Fachbetrieb durchführen.
● Ohne geeignetes Kühlsystem können längere Steigungen - insbeson-
dere bei hohen Umgebungstemperaturen - nicht befahren werden. Es
kommt zu einer Überhitzung des Motors.
● Bei nicht sachgemäßem Einbau droht Unfallgefahr!
 Fahrhinweise
Beim Anhängerbetrieb muss einiges beachtet werden.
–
Beachten Sie die zulässigen Anhängelasten ⇒ Seite 319.
Anhängelast
Die zulässige Anhängelast darf auf keinen Fall überschritten werden.
Wenn Sie die zulässige Anhängelast nicht voll ausnutzen, können Sie ent-
sprechend größere Steigungen befahren.
Die angegeben Anhängelasten gelten nur für Höhen bis 1.000 m über dem
Meeresspiegel. Da mit zunehmender Höhe durch die abnehmende Luftdich-
te die Motorleistung sinkt und damit auch die Steigfähigkeit abnimmt, sinkt
auch die zulässige Anhängelast entsprechend. Pro angefangene 1.000 m
weiterer Höhe muss das zulässige Gespanngewicht um 10 % verringert wer-
den. Das Gespanngewicht ist das Gewicht von (beladenem) Fahrzeug und
(beladenem) Anhänger zusammengenommen.
Die Stützlastangaben auf dem Typenschild der Anhängevorrichtung sind le-
diglich Prüfwerte der Vorrichtung. Die fahrzeugbezogenen Werte, die oft un-
ter diesen Werten liegen, finden Sie in Ihren Fahrzeugpapieren bzw. auf
⇒ Seite 311. Beachten Sie auch ⇒ Seite 319.
Verteilung der Zuladung
Verteilen Sie die Zuladung im Anhänger so, dass sich schwere Gegenstände
möglichst nahe der Achse befinden. Sichern Sie die Gegenstände gegen
Verrutschen.
Die zulässige Deichselstützlast auf dem Kugelkopf der Anhängevorrichtung
sollten Sie möglichst ausnutzen, nicht aber überschreiten. 
Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

216Fahren mit Anhänger

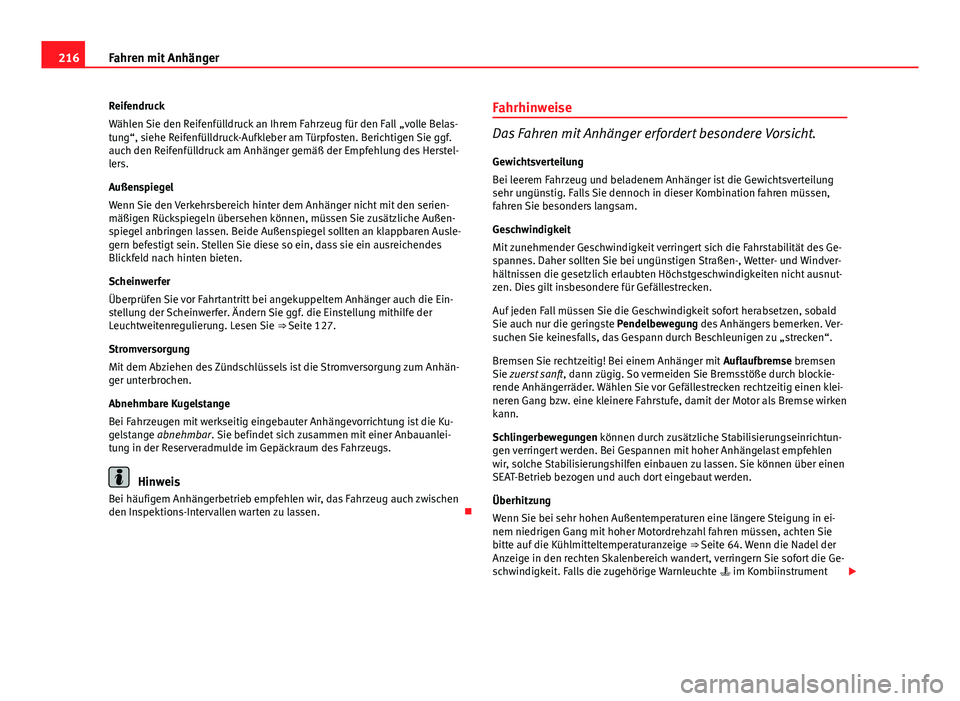

Reifendruck
Wählen Sie den Reifenfülldruck an Ihrem Fahrzeug für den Fall „volle Belas-
tung“, siehe Reifenfülldruck-Aufkleber am Türpfosten. Berichtigen Sie ggf.
auch den Reifenfülldruck am Anhänger gemäß der Empfehlung des Herstel-
lers.
Außenspiegel
Wenn Sie den Verkehrsbereich hinter dem Anhänger nicht mit den serien-
mäßigen Rückspiegeln übersehen können, müssen Sie zusätzliche Außen-
spiegel anbringen lassen. Beide Außenspiegel sollten an klappbaren Ausle-
gern befestigt sein. Stellen Sie diese so ein, dass sie ein ausreichendes
Blickfeld nach hinten bieten.
Scheinwerfer
Überprüfen Sie vor Fahrtantritt bei angekuppeltem Anhänger auch die Ein-
stellung der Scheinwerfer. Ändern Sie ggf. die Einstellung mithilfe der
Leuchtweitenregulierung. Lesen Sie ⇒ Seite 127.
Stromversorgung
Mit dem Abziehen des Zündschlüssels ist die Stromversorgung zum Anhän-
ger unterbrochen.
Abnehmbare Kugelstange
Bei Fahrzeugen mit werkseitig eingebauter Anhängevorrichtung ist die Ku-
gelstange abnehmbar. Sie befindet sich zusammen mit einer Anbauanlei-
tung in der Reserveradmulde im Gepäckraum des Fahrzeugs.
Hinweis
Bei häufigem Anhängerbetrieb empfehlen wir, das Fahrzeug auch zwischen
den Inspektions-Intervallen warten zu lassen. Fahrhinweise
Das Fahren mit Anhänger erfordert besondere Vorsicht.
Gewichtsverteilung
Bei leerem Fahrzeug und beladenem Anhänger ist die Gewichtsverteilung
sehr ungünstig. Falls Sie dennoch in dieser Kombination fahren müssen,
fahren Sie besonders langsam.
Geschwindigkeit
Mit zunehmender Geschwindigkeit verringert sich die Fahrstabilität des Ge-
spannes. Daher sollten Sie bei ungünstigen Straßen-, Wetter- und Windver-
hältnissen die gesetzlich erlaubten Höchstgeschwindigkeiten nicht ausnut-
zen. Dies gilt insbesondere für Gefällestrecken.
Auf jeden Fall müssen Sie die Geschwindigkeit sofort herabsetzen, sobald
Sie auch nur die geringste Pendelbewegung des Anhängers bemerken. Ver-
suchen Sie keinesfalls, das Gespann durch Beschleunigen zu „strecken“.
Bremsen Sie rechtzeitig! Bei einem Anhänger mit Auflaufbremse bremsen
Sie zuerst sanft , dann zügig. So vermeiden Sie Bremsstöße durch blockie-
rende Anhängerräder. Wählen Sie vor Gefällestrecken rechtzeitig einen klei-
neren Gang bzw. eine kleinere Fahrstufe, damit der Motor als Bremse wirken
kann.
Schlingerbewegungen können durch zusätzliche Stabilisierungseinrichtun-
gen verringert werden. Bei Gespannen mit hoher Anhängelast empfehlen
wir, solche Stabilisierungshilfen einbauen zu lassen. Sie können über einen
SEAT-Betrieb bezogen und auch dort eingebaut werden.
Überhitzung
Wenn Sie bei sehr hohen Außentemperaturen eine längere Steigung in ei-
nem niedrigen Gang mit hoher Motordrehzahl fahren müssen, achten Sie
bitte auf die Kühlmitteltemperaturanzeige ⇒ Seite 64. Wenn die Nadel der
Anzeige in den rechten Skalenbereich wandert, verringern Sie sofort die Ge-
schwindigkeit. Falls die zugehörige Warnleuchte  im Kombiinstrument

217
Fahren mit Anhänger
blinkt, halten Sie an, und lassen Sie den Motor einige Minuten im Leerlauf
abkühlen. 

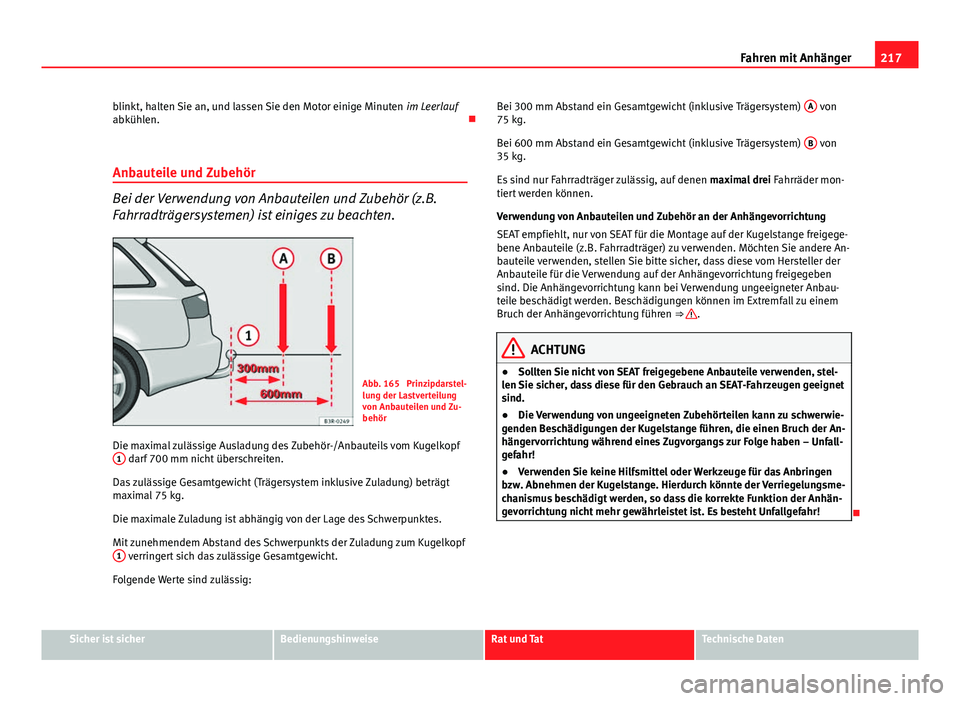

Anbauteile und Zubehör
Bei der Verwendung von Anbauteilen und Zubehör (z.B.
Fahrradträgersystemen) ist einiges zu beachten.
Abb. 165 Prinzipdarstel-
lung der Lastverteilung
von Anbauteilen und Zu-
behör
Die maximal zulässige Ausladung des Zubehör-/Anbauteils vom Kugelkopf 1
darf 700 mm nicht überschreiten.
Das zulässige Gesamtgewicht (Trägersystem inklusive Zuladung) beträgt
maximal 75 kg.
Die maximale Zuladung ist abhängig von der Lage des Schwerpunktes.
Mit zunehmendem Abstand des Schwerpunkts der Zuladung zum Kugelkopf 1
verringert sich das zulässige Gesamtgewicht.
Folgende Werte sind zulässig: Bei 300 mm Abstand ein Gesamtgewicht (inklusive Trägersystem)
A
von
75 kg.
Bei 600 mm Abstand ein Gesamtgewicht (inklusive Trägersystem) B
von
35 kg.
Es sind nur Fahrradträger zulässig, auf denen maximal drei Fahrräder mon-
tiert werden können.
Verwendung von Anbauteilen und Zubehör an der Anhängevorrichtung
SEAT empfiehlt, nur von SEAT für die Montage auf der Kugelstange freigege-
bene Anbauteile (z.B. Fahrradträger) zu verwenden. Möchten Sie andere An-
bauteile verwenden, stellen Sie bitte sicher, dass diese vom Hersteller der
Anbauteile für die Verwendung auf der Anhängevorrichtung freigegeben
sind. Die Anhängevorrichtung kann bei Verwendung ungeeigneter Anbau-
teile beschädigt werden. Beschädigungen können im Extremfall zu einem
Bruch der Anhängevorrichtung führen ⇒ 
.
ACHTUNG
● Sollten Sie nicht von SEAT freigegebene Anbauteile verwenden, stel-
len Sie sicher, dass diese für den Gebrauch an SEAT-Fahrzeugen geeignet
sind.
● Die Verwendung von ungeeigneten Zubehörteilen kann zu schwerwie-
genden Beschädigungen der Kugelstange führen, die einen Bruch der An-
hängervorrichtung während eines Zugvorgangs zur Folge haben – Unfall-
gefahr!
● Verwenden Sie keine Hilfsmittel oder Werkzeuge für das Anbringen
bzw. Abnehmen der Kugelstange. Hierdurch könnte der Verriegelungsme-
chanismus beschädigt werden, so dass die korrekte Funktion der Anhän-
gevorrichtung nicht mehr gewährleistet ist. Es besteht Unfallgefahr!

Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

218Fahren mit Anhänger

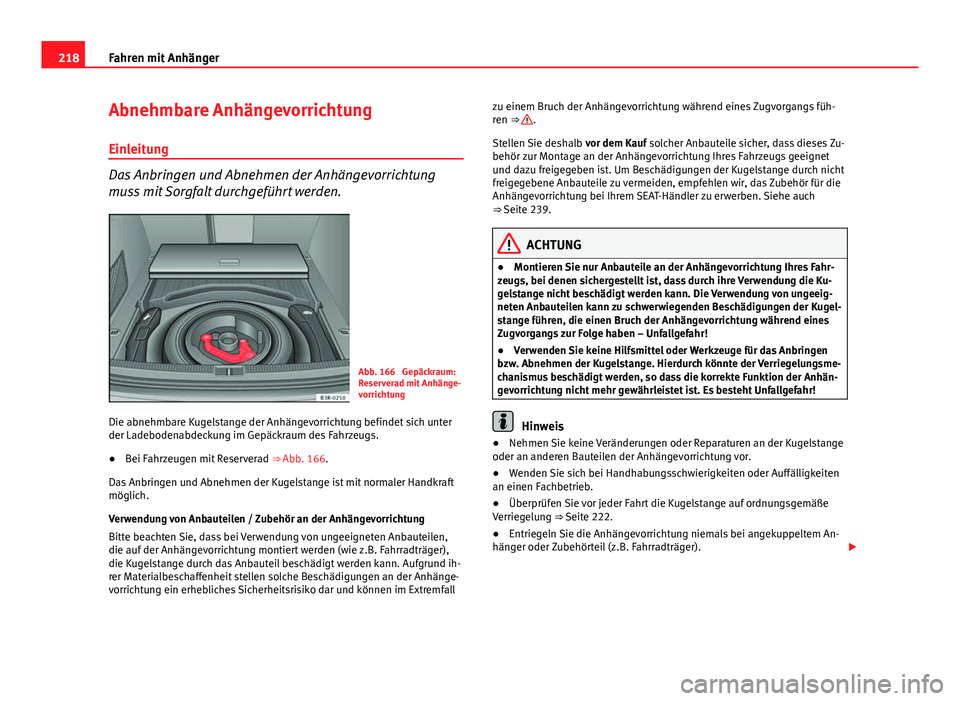

Abnehmbare Anhängevorrichtung
Einleitung
Das Anbringen und Abnehmen der Anhängevorrichtung
muss mit Sorgfalt durchgeführt werden.
Abb. 166 Gepäckraum:
Reserverad mit Anhänge-
vorrichtung
Die abnehmbare Kugelstange der Anhängevorrichtung befindet sich unter
der Ladebodenabdeckung im Gepäckraum des Fahrzeugs.
● Bei Fahrzeugen mit Reserverad
⇒ Abb. 166.
Das Anbringen und Abnehmen der Kugelstange ist mit normaler Handkraft
möglich.
Verwendung von Anbauteilen / Zubehör an der Anhängevorrichtung
Bitte beachten Sie, dass bei Verwendung von ungeeigneten Anbauteilen,
die auf der Anhängevorrichtung montiert werden (wie z.B. Fahrradträger),
die Kugelstange durch das Anbauteil beschädigt werden kann. Aufgrund ih-
rer Materialbeschaffenheit stellen solche Beschädigungen an der Anhänge-
vorrichtung ein erhebliches Sicherheitsrisiko dar und können im Extremfall zu einem Bruch der Anhängevorrichtung während eines Zugvorgangs füh-
ren ⇒ 
.
Stellen Sie deshalb vor dem Kauf solcher Anbauteile sicher, dass dieses Zu-
behör zur Montage an der Anhängevorrichtung Ihres Fahrzeugs geeignet
und dazu freigegeben ist. Um Beschädigungen der Kugelstange durch nicht
freigegebene Anbauteile zu vermeiden, empfehlen wir, das Zubehör für die
Anhängevorrichtung bei Ihrem SEAT-Händler zu erwerben. Siehe auch
⇒ Seite 239.
ACHTUNG
● Montieren Sie nur Anbauteile an der Anhängevorrichtung Ihres Fahr-
zeugs, bei denen sichergestellt ist, dass durch ihre Verwendung die Ku-
gelstange nicht beschädigt werden kann. Die Verwendung von ungeeig-
neten Anbauteilen kann zu schwerwiegenden Beschädigungen der Kugel-
stange führen, die einen Bruch der Anhängevorrichtung während eines
Zugvorgangs zur Folge haben – Unfallgefahr!
● Verwenden Sie keine Hilfsmittel oder Werkzeuge für das Anbringen
bzw. Abnehmen der Kugelstange. Hierdurch könnte der Verriegelungsme-
chanismus beschädigt werden, so dass die korrekte Funktion der Anhän-
gevorrichtung nicht mehr gewährleistet ist. Es besteht Unfallgefahr!
Hinweis
● Nehmen Sie keine Veränderungen oder Reparaturen an der Kugelstange
oder an anderen Bauteilen der Anhängevorrichtung vor.
● Wenden Sie sich bei Handhabungsschwierigkeiten oder Auffälligkeiten
an einen Fachbetrieb.
● Überprüfen Sie vor jeder Fahrt die Kugelstange auf ordnungsgemäße
Verriegelung ⇒  Seite 222.
● Entriegeln Sie die Anhängevorrichtung niemals bei angekuppeltem An-
hänger oder Zubehörteil (z.B. Fahrradträger). 

219
Fahren mit Anhänger

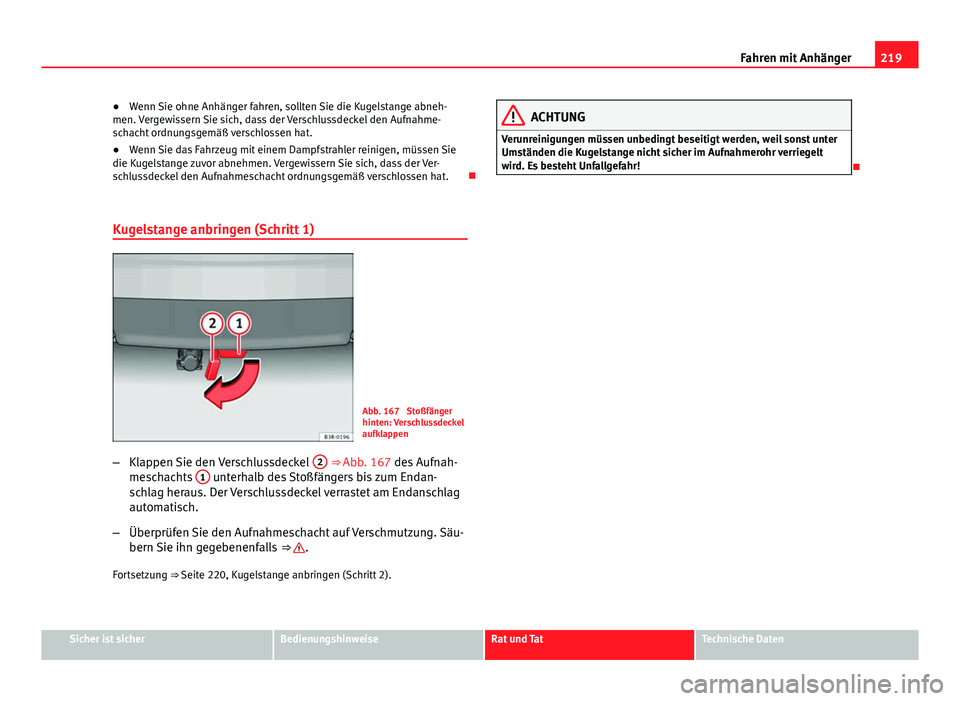

● Wenn Sie ohne Anhänger fahren, sollten Sie die Kugelstange abneh-
men. Vergewissern Sie sich, dass der Verschlussdeckel den Aufnahme-
schacht ordnungsgemäß verschlossen hat.
● Wenn Sie das Fahrzeug mit einem Dampfstrahler reinigen, müssen Sie
die Kugelstange zuvor abnehmen. Vergewissern Sie sich, dass der Ver-
schlussdeckel den Aufnahmeschacht ordnungsgemäß verschlossen hat. 
Kugelstange anbringen (Schritt 1)
Abb. 167 Stoßfänger
hinten: Verschlussdeckel
aufklappen
– Klappen Sie den Verschlussdeckel 2
⇒ Abb. 167 des Aufnah-
meschachts 1 unterhalb des Stoßfängers bis zum Endan-
schlag heraus. Der Verschlussdeckel verrastet am Endanschlag
automatisch.
– Überprüfen Sie den Aufnahmeschacht auf Verschmutzung. Säu-
bern Sie ihn gegebenenfalls ⇒ 
.
Fortsetzung ⇒ Seite 220, Kugelstange anbringen (Schritt 2).
ACHTUNG
Verunreinigungen müssen unbedingt beseitigt werden, weil sonst unter
Umständen die Kugelstange nicht sicher im Aufnahmerohr verriegelt
wird. Es besteht Unfallgefahr!

Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

220Fahren mit Anhänger

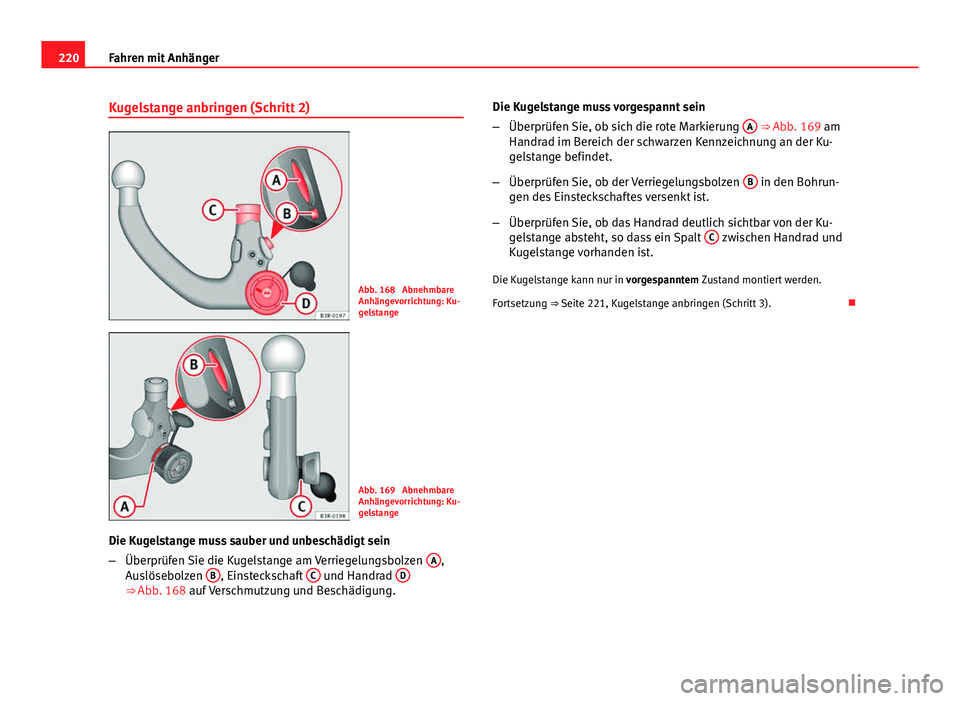

Kugelstange anbringen (Schritt 2)
Abb. 168 Abnehmbare
Anhängevorrichtung: Ku-
gelstange
Abb. 169 Abnehmbare
Anhängevorrichtung: Ku-
gelstange
Die Kugelstange muss sauber und unbeschädigt sein
– Überprüfen Sie die Kugelstange am Verriegelungsbolzen A
,
Auslösebolzen B, Einsteckschaft C und Handrad D⇒ Abb. 168 auf Verschmutzung und Beschädigung. Die Kugelstange muss vorgespannt sein
–
Überprüfen Sie, ob sich die rote Markierung A
⇒ Abb. 169 am
Handrad im Bereich der schwarzen Kennzeichnung an der Ku-
gelstange befindet.
– Überprüfen Sie, ob der Verriegelungsbolzen B
in den Bohrun-
gen des Einsteckschaftes versenkt ist.
– Überprüfen Sie, ob das Handrad deutlich sichtbar von der Ku-
gelstange absteht, so dass ein Spalt C
zwischen Handrad und
Kugelstange vorhanden ist.
Die Kugelstange kann nur in vorgespanntem Zustand montiert werden.
Fortsetzung ⇒ Seite 221, Kugelstange anbringen (Schritt 3). 

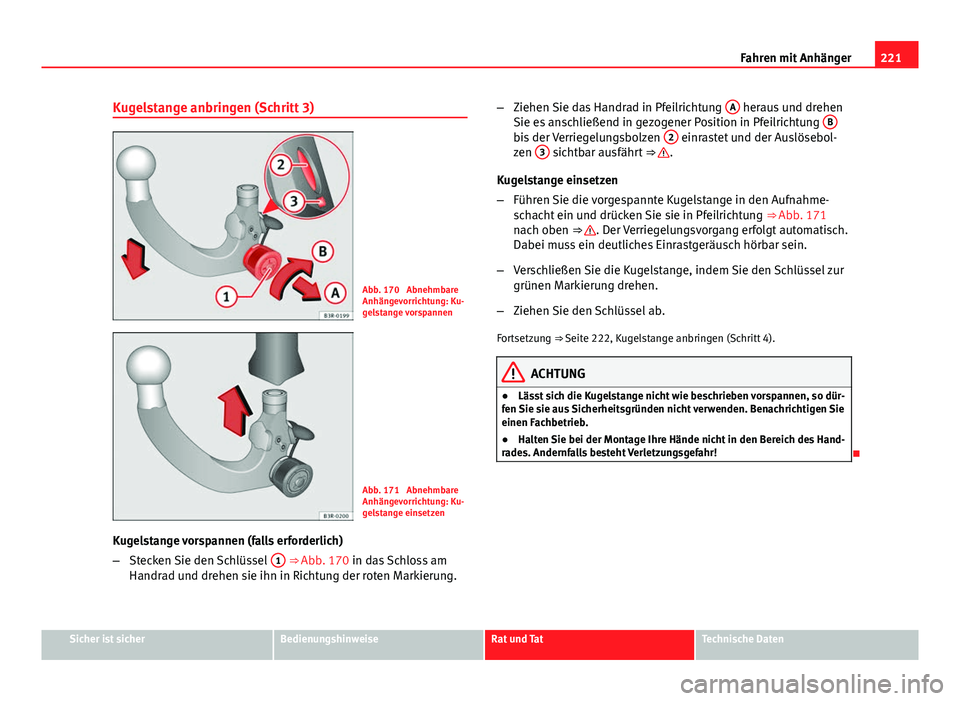

221
Fahren mit Anhänger
Kugelstange anbringen (Schritt 3)
Abb. 170 Abnehmbare
Anhängevorrichtung: Ku-
gelstange vorspannen
Abb. 171 Abnehmbare
Anhängevorrichtung: Ku-
gelstange einsetzen
Kugelstange vorspannen (falls erforderlich)
– Stecken Sie den Schlüssel 1
⇒ Abb. 170 in das Schloss am
Handrad und drehen sie ihn in Richtung der roten Markierung. –
Ziehen Sie das Handrad in Pfeilrichtung A
heraus und drehen
Sie es anschließend in gezogener Position in Pfeilrichtung B
bis der Verriegelungsbolzen 2 einrastet und der Auslösebol-
zen 3 sichtbar ausfährt
⇒ .
Kugelstange einsetzen
– Führen Sie die vorgespannte Kugelstange in den Aufnahme-
schacht ein und drücken Sie sie in Pfeilrichtung ⇒ Abb. 171
nach oben ⇒ 
. Der Verriegelungsvorgang erfolgt automatisch.
Dabei muss ein deutliches Einrastgeräusch hörbar sein.
– Verschließen Sie die Kugelstange, indem Sie den Schlüssel zur
grünen Markierung drehen.
– Ziehen Sie den Schlüssel ab.
Fortsetzung ⇒ Seite 222, Kugelstange anbringen (Schritt 4).
ACHTUNG
● Lässt sich die Kugelstange nicht wie beschrieben vorspannen, so dür-
fen Sie sie aus Sicherheitsgründen nicht verwenden. Benachrichtigen Sie
einen Fachbetrieb.
● Halten Sie bei der Montage Ihre Hände nicht in den Bereich des Hand-
rades. Andernfalls besteht Verletzungsgefahr!

Sicher ist sicherBedienungshinweiseRat und TatTechnische Daten

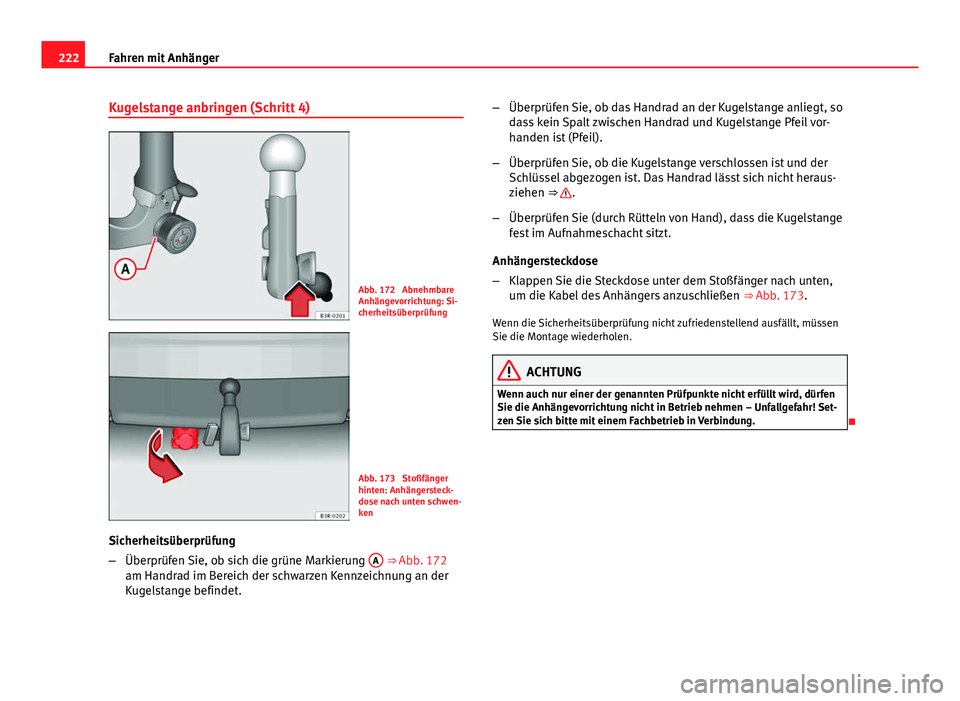

222Fahren mit Anhänger
Kugelstange anbringen (Schritt 4)
Abb. 172 Abnehmbare
Anhängevorrichtung: Si-
cherheitsüberprüfung
Abb. 173 Stoßfänger
hinten: Anhängersteck-
dose nach unten schwen-
ken
Sicherheitsüberprüfung
– Überprüfen Sie, ob sich die grüne Markierung A
⇒ Abb. 172
am Handrad im Bereich der schwarzen Kennzeichnung an der
Kugelstange befindet. –
Überprüfen Sie, ob das Handrad an der Kugelstange anliegt, so
dass kein Spalt zwischen Handrad und Kugelstange Pfeil vor-
handen ist (Pfeil).
– Überprüfen Sie, ob die Kugelstange verschlossen ist und der
Schlüssel abgezogen ist. Das Handrad lässt sich nicht heraus-
ziehen ⇒ 
.
– Überprüfen Sie (durch Rütteln von Hand), dass die Kugelstange
fest im Aufnahmeschacht sitzt.
Anhängersteckdose
– Klappen Sie die Steckdose unter dem Stoßfänger nach unten,
um die Kabel des Anhängers anzuschließen ⇒ Abb. 173.
Wenn die Sicherheitsüberprüfung nicht zufriedenstellend ausfällt, müssen
Sie die Montage wiederholen.
ACHTUNG
Wenn auch nur einer der genannten Prüfpunkte nicht erfüllt wird, dürfen
Sie die Anhängevorrichtung nicht in Betrieb nehmen – Unfallgefahr! Set-
zen Sie sich bitte mit einem Fachbetrieb in Verbindung.

